มีปัญหาการใช้งาน A7 GSM/GPRS/GPS module (ปรึกษาครับ)

บอร์ด A7 สื่อสารแบบ Serial ใช้ขา rx,tx ก็สื่อสารได้แล้ว เช็คว่าจ่ายไฟเพิ่มให้บอร์ด A7 และต่อขา GND ของบอร์ด A7 กับบอร์ด Arduino แล้ว ในรูปคือสายสีดำ กับ adapter ครับ

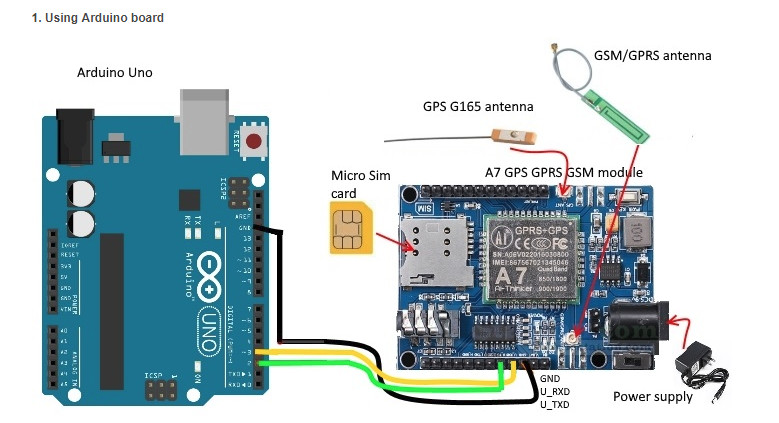

อันนี้ผมต่อตามรูปหมดแล้วครับ

พอรันโค้ดไป พิมพ์คำสั่งใน serial monitor พิมพ์แล้วพอส่งค่าไป ไม่ขึ้นอะไรเลย พิมพ์ At เพื่อเช็คการเชื่อมต่อและการทำงานของโมดูล แล้วมันไม่ส่งค่าokกลับมาครับ ไม่ขึ้นอะไรเลย ไม่ทราบว่าต้องแก้ไขยังไงครับ ตามโค้ดตัวอย่างการใช้งานข้อที่ 15(First you need to check if AT commands are working - enter “AT” and press  Send button.This would print "OK" which signifies of working connection and operation of the module.)

เช็คว่าเปิดสวิตช์ A7 แล้วหรือลองสลับขา rx,tx ครับเผื่อผิดที่ตรงนี้

เปิดหมดแล้วน้ะครับ

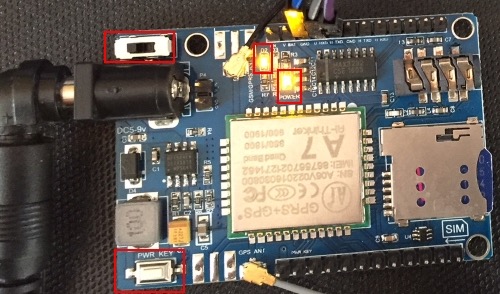

ต้องเปิดทั้ง2ปุ่มเลยมั้ยครับ ตามที่วงกลมไว้ในรูป เพราะตอนนี้เปิดแค่สวิตช์ด้านเปิดเลยไม่รู้ว่าเกี่ยวกันไหมครับ กับตัวปุ่มด้านล่าง

ใช่ครับลองกด PWR KEY ค้างเพื่อเปิดครับ

ผมเช็คแล้วน้ะครับ เปิดสวิตช์ครบขาเสียบครบ ก็ยังพิมพ์คำสั่งใน serial monitor แล้วไม่ขึ้นอะไรเหมือนเดิมครับ

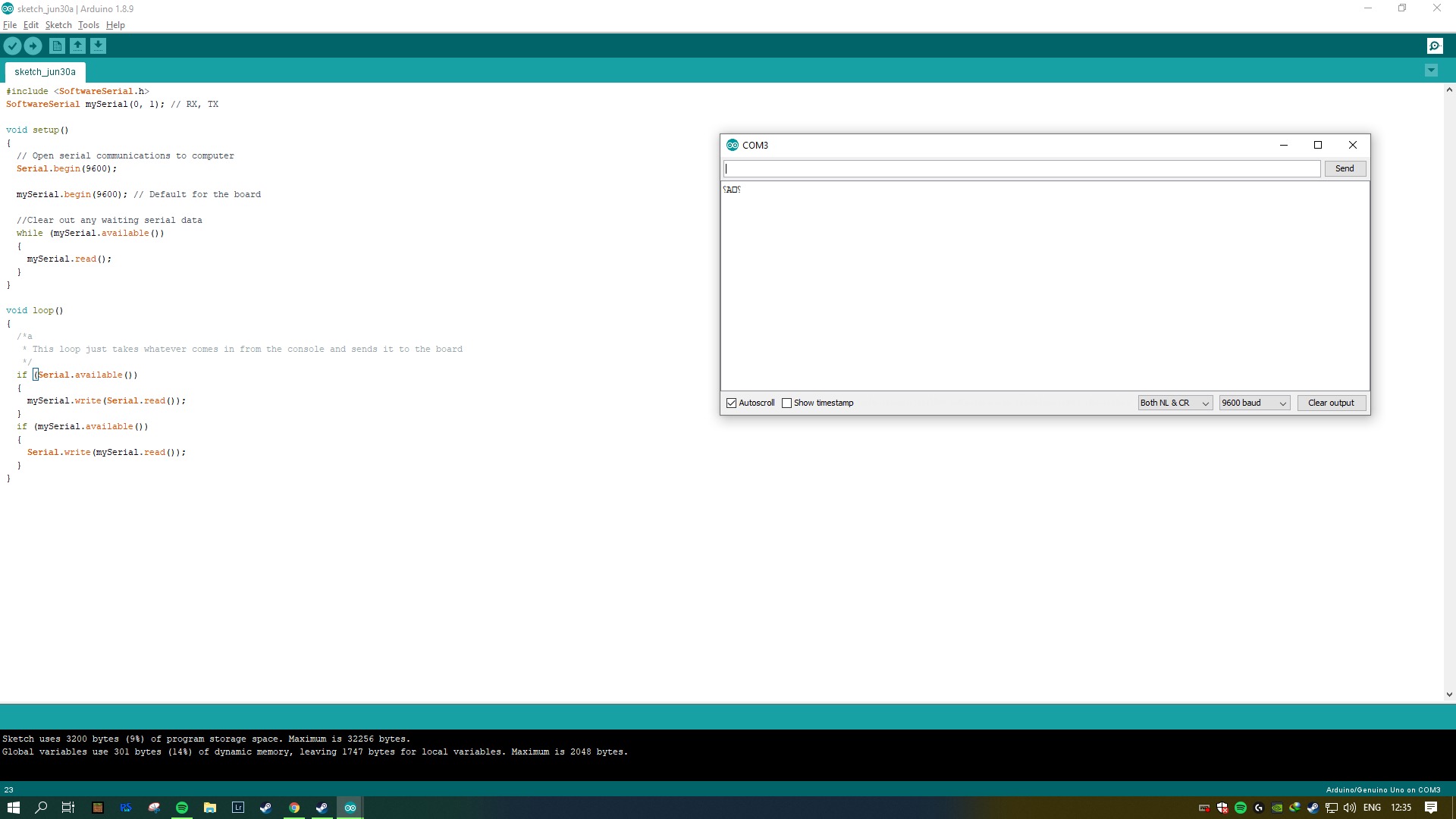

พอดีผมได้ลองทำวิธี แบบเสียบสาย RX TX เป็นช่อง 2-3 เขียน AT จะไม่ขึ้นอะไรเลยทั้ง 9600 กับ 115200 แต่ถ้าเปลื่ยนช่องเปน 0-1 115200 เขียน AT จะไม่ขึ้นอะไรเหมือนเดิม แต่ถ้าเป็น 9600 เขียน AT จะขึ้นแต่เป็นภาษาเอเลี่ยน ตามรูปครับ

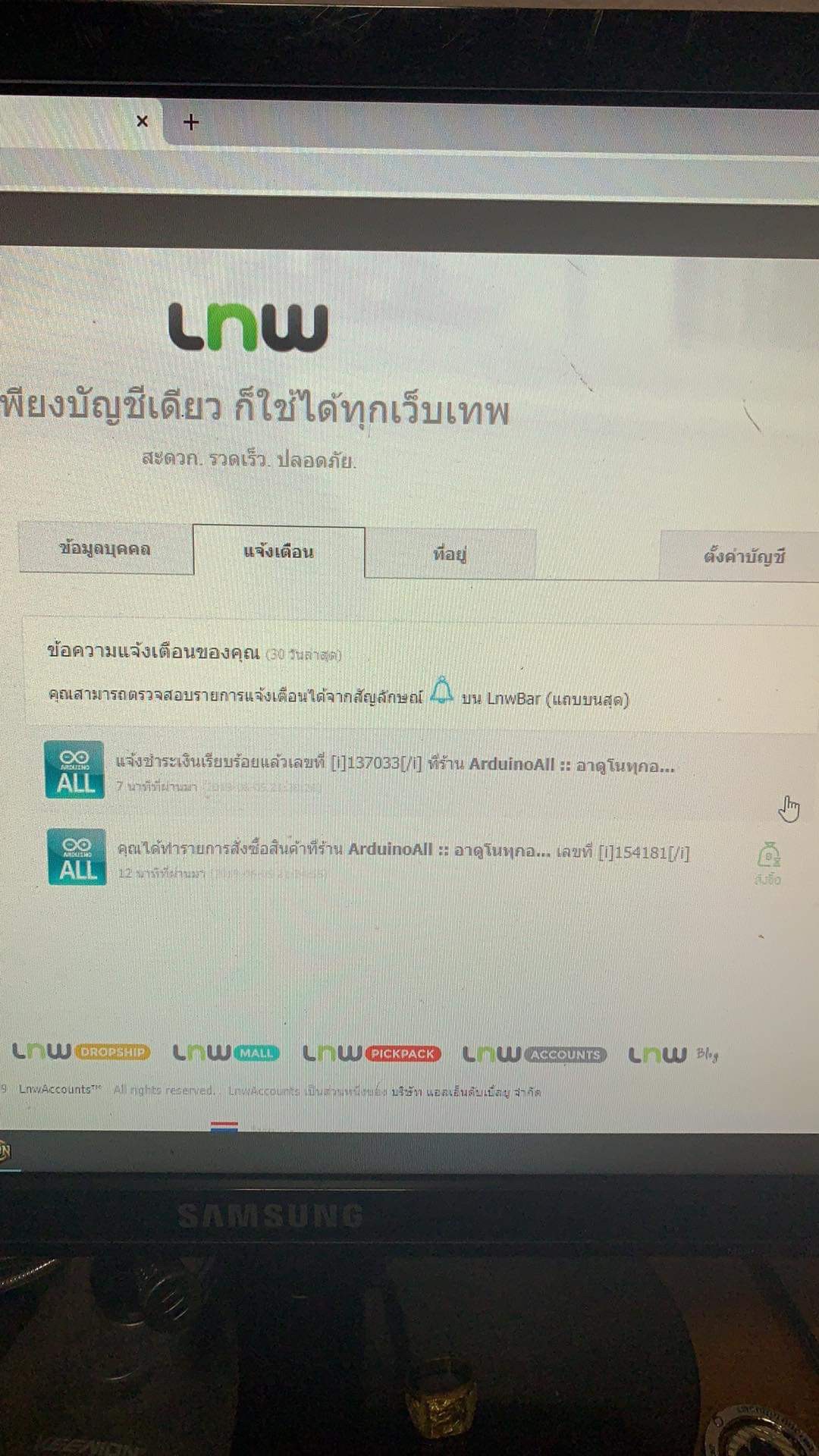

มีเลขที่สั่งซื้อกับที่ร้านมั้ยครับ
