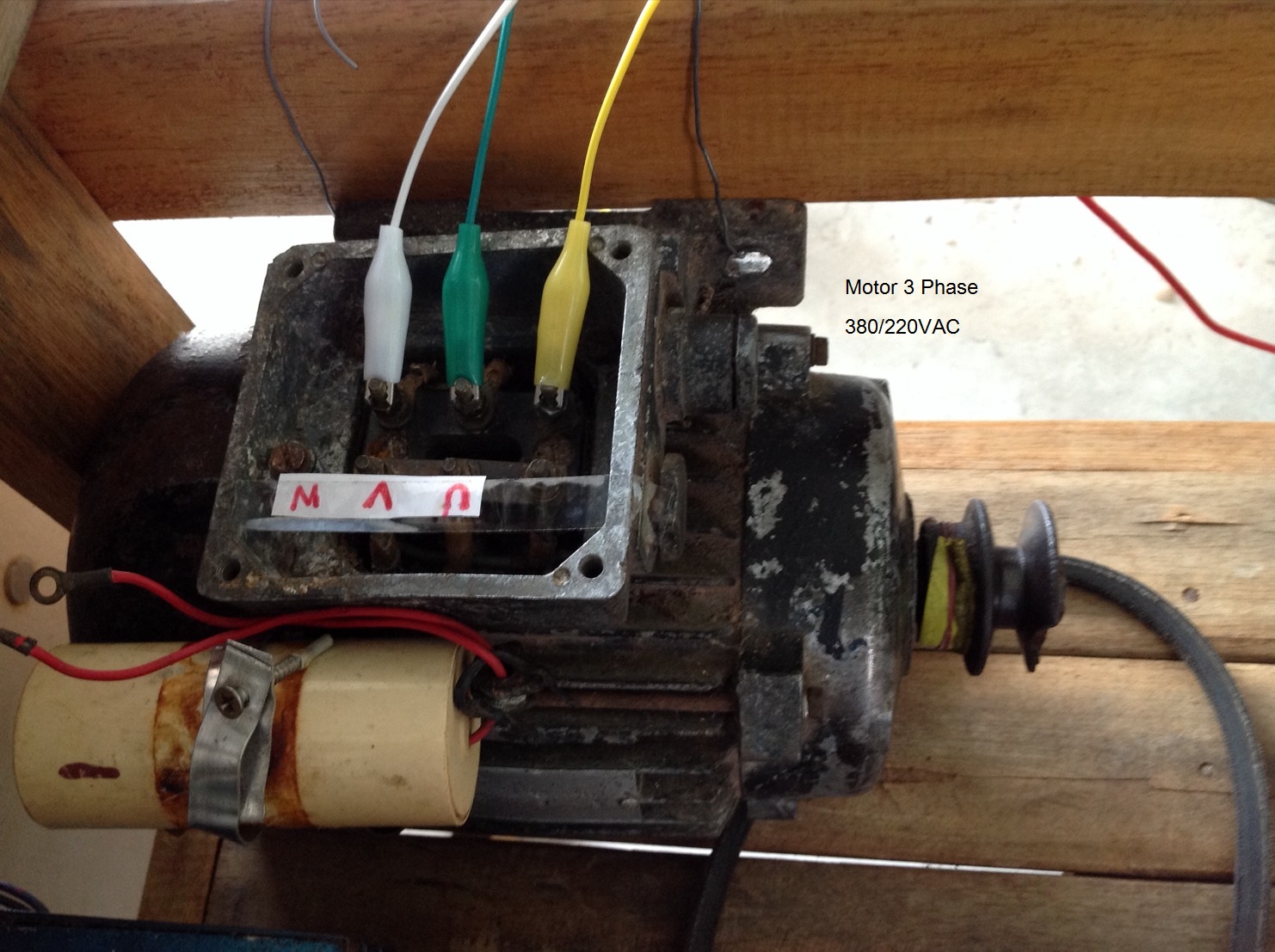

มีตัวอย่างใช้ UNO ควบคุมมอเตอร์ 3 เฟส 1 แรงม้า 380/220VAC มาให้พิจารณาเล่นๆ

เป็นการทดสอบใช้ไฟฟ้า DC 130-380VDC  เพื่อขับ MOTOR 3 Phase โดยเน้นใช้ไฟ จากโซล่าเซลเป็นหลักกรณีไม่มีไฟฟ้าส่วนภูมิภาค ทั้งนี้ทั้งนั้น ไฟจากโซล่าเซลจะต้องมี WATT เพียงพอต่อการขับมอเตอร์ขนาด 1  แรงม้าด้วย ในการทดสอบนี้ใช้ไฟ DC 130V   กระแสประมาณ  5  Amp  ทำการทดสอบ ขณะที่ไม่มีโหลด    ใช้อุปกรณ์ดังนี้.-

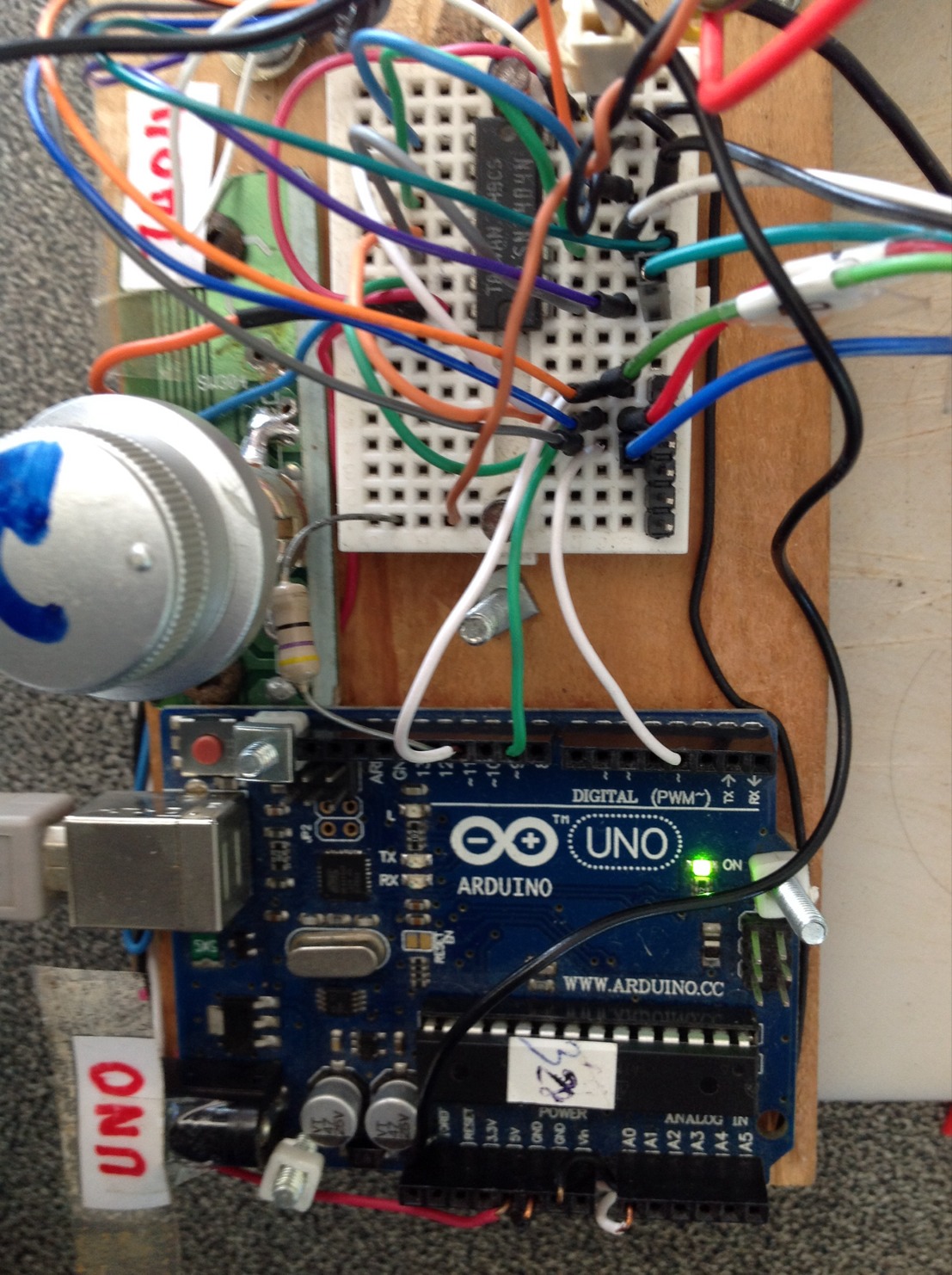

1.ARDUINO  UNO             1      บอร์ด พร้อม Code เคยลงใน webbord  arduinoall.com

2.PS21244                        1       ตัว  (ใช้ได้กับมอเตอร์ขนาด  1 HP) ขนานเพิ่มแรงม้าได้

3.7404LS                           1        ตัว   Buffer

คลิปวีดีโอทดสอบ

https://youtu.be/Ap2CRggZvAQ

https://www.youtube.com/watch?v=Ap2CRggZvAQ&feature=youtu.be
