#6 สอน Arduino ESP32 การใช้งาน Arduino ESP32 Pulse Width Modulation PWM ปรับความสว่าง LED แบบ PWM

วิธีใช้งาน ESP32 LED PWM

การสร้างสัญญาณเปิด/ปิดเร็ว ๆ เพื่อปรับแรงดันไฟให้ลดลงตามต้องการ เรียกว่า Pulse Width Modulation หรือสั้น ๆ ว่า PWM สามารถนำไปควบคุมหรีไฟ LED หรือปรับความเร็วมอเตอร์ได้

ใน ESP32 มีขาที่สามารถควบคุมเอาต์พุตแบบ PWM มากถึง 16 ขา การใช้งานดังนี้

1. ขั้นแรกกำหนดช่อง PWM ก่อน มีทั้งหมด 16 ช่อง หรือค่า 0-15
2. จากนั้น กำหนดความถี่ PWM ถ้าความถี่มากก็จะต่อเนื่องกว่า เช่น กำหนดความถี่ LED เป็น 5000 Hz ก็จะเห็นแสงนิ่ง ๆ ไม่ค่อยกระพริบแล้ว
3. กำหนดความละเอียดของสัญญาณ duty cycle ใน ESP32 สามารถปรับความละเอียดได้ 1-16 bit หรือค่า 0-65535 ถ้ากำหนดความละเอียด ที่ 8 bit ก็จะได้ค่าระหว่าง 0-255
4. กำหนดขา GPIO ที่ต้องการควบคุม โดยใช้คำสั่ง ledcAttachPin(ขาควบคุม , channel)
channel คือช่องสำหรับสร้างสัญญาณ
5. สุดท้าย สั่งให้ไฟออกที่ LED ใช้คำสั่ง ledcWrite(channel , dutycycle)
6. ถ้าอ่านแล้วยังงง ๆ ข้ามมาทดลองกันได้เลย

การทดลองที่ 1 ESP32 หรี่ไฟ LED แบบ PWM

1.ต่อวงจรดังนี้

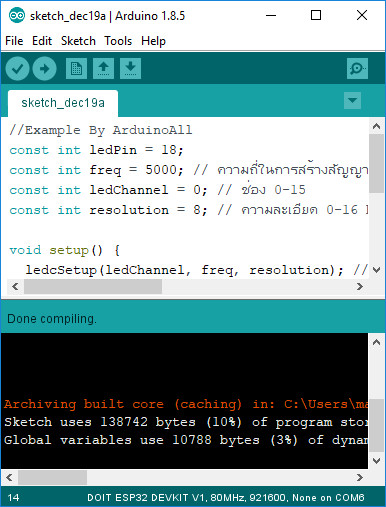

ก็อปโคดตัวอย่าง EX1 แล้วรันดูผลลัพธ์




การทดลองที่ 2 ควบคุม LED หลายดวง ที่สัญญาณเดียวกัน

เราสามารถกำหนดขา GPIO ให้สร้างสัญญาณ PWM โดยใช้การตั้งค่าเดียวกันได้ ดังตัวอย่างนี้

ต่อวงจรดังรูปนี้


ก็อปโคดตัวอย่าง EX2 แล้วดูผลลัพธ์





เล่น Arduino ESP32 บทต่อไปได้เลย
