#19 Arduino สอนใช้งาน Arduino แสดงข้อความออกจอ LCD 1602

สอนใช้งาน Arduino แสดงข้อความออกจอ LCD 1602

จอ LCD เป็นส่วนแสดงผลที่นิยมใช้ในการแสดงข้อความต่าง ๆ ออกทางหน้าจอ ซึ่งมีหลายขนาดให้เลือก เช่น ขนาด 1602 คือ มีจำนวน 16 ตัวอักษร 2 บรรทัด หรือ 2004 ก็คือ มี 20 ตัวอักษร 4 บรรทัด  ในตัวอย่างนี้เราจะมาทดลองสั่งให้ Arduino แสดงข้อความออกจอ LCD ขนาด 1602

อุปกรณ์ที่ต้องใช้ใน บทความ  สอนใช้งาน Arduino แสดงข้อความออกจอ LCD 1602

• Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
• สายไฟจัมเปอร์ ผู้-ผู้ ยาว 20cm. จำนวน 40 เส้น
• 1602 LCD (Yellow Screen) 16x2 โมดูลจอ LCD
• ตัวต้านทานปรับค่าได้ 50k ohm VR Variable Resistor
• บอร์ดทดลอง Breadboard 400 Point
• สายไฟจัมเปอร์ ผู้-เมีย ยาว 20cm. จำนวน 40 เส้น

วิธีการต่ออุปกรณ์  สอนใช้งาน Arduino แสดงข้อความออกจอ LCD 1602

จอแสดงผล LCD 1602 -> Arduino uno r3

• VSS -> GND
• VDD -> 5V
• V0 -> ขากลาง VR
• RS -> ขา12
• RW -> GND
• E -> ขา11
• D4 -> ขา5
• D5 -> ขา4
• D6 -> ขา3
• D7 -> ขา2
• A -> 5V
• K -> GND
• VR ขาซ้าย ->5V
• VR ขาขวา -> GND

อัพโหลดโคดตัวอย่างลง Arduino uno r3 แล้วดูผลลัพธ์

---

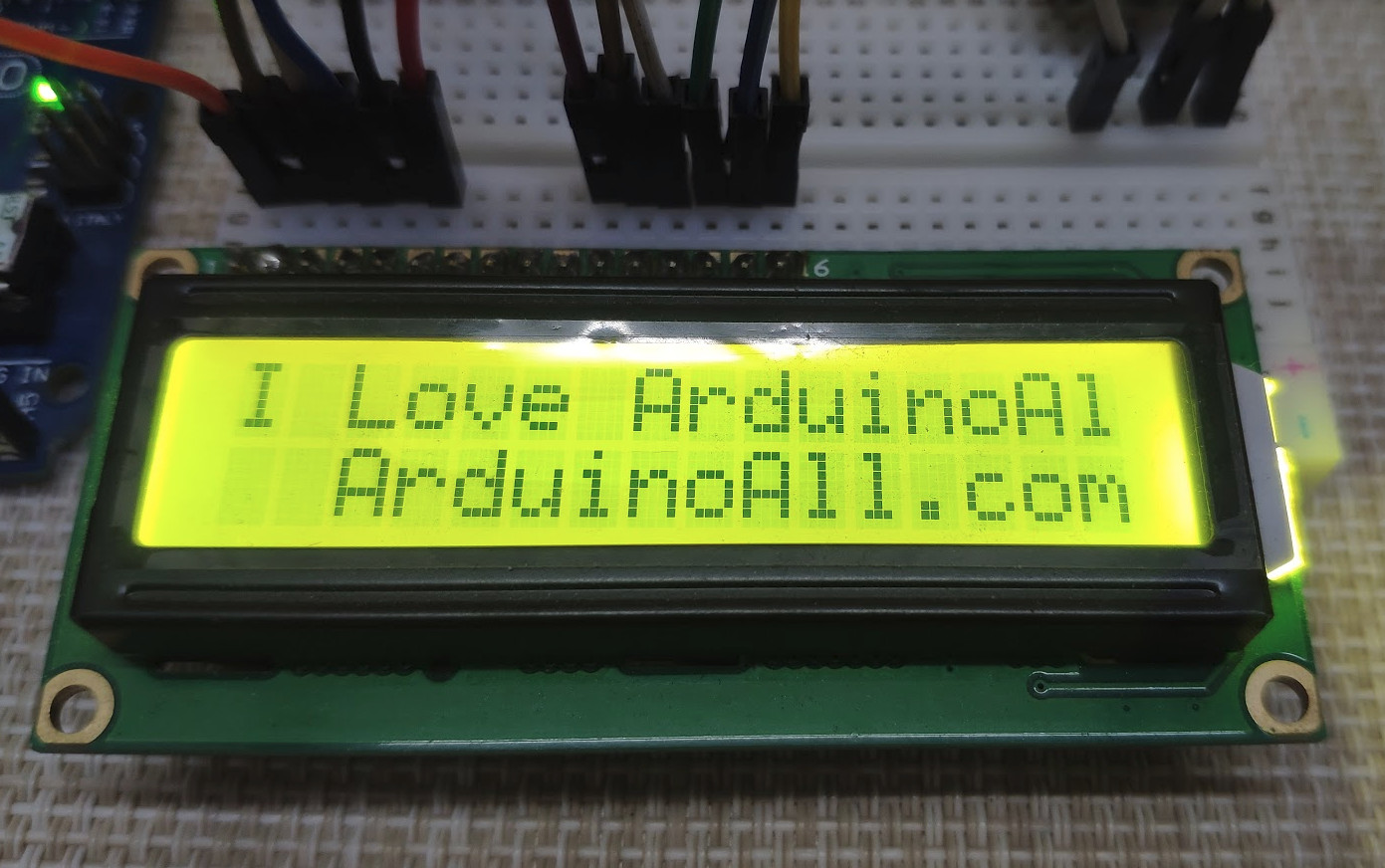

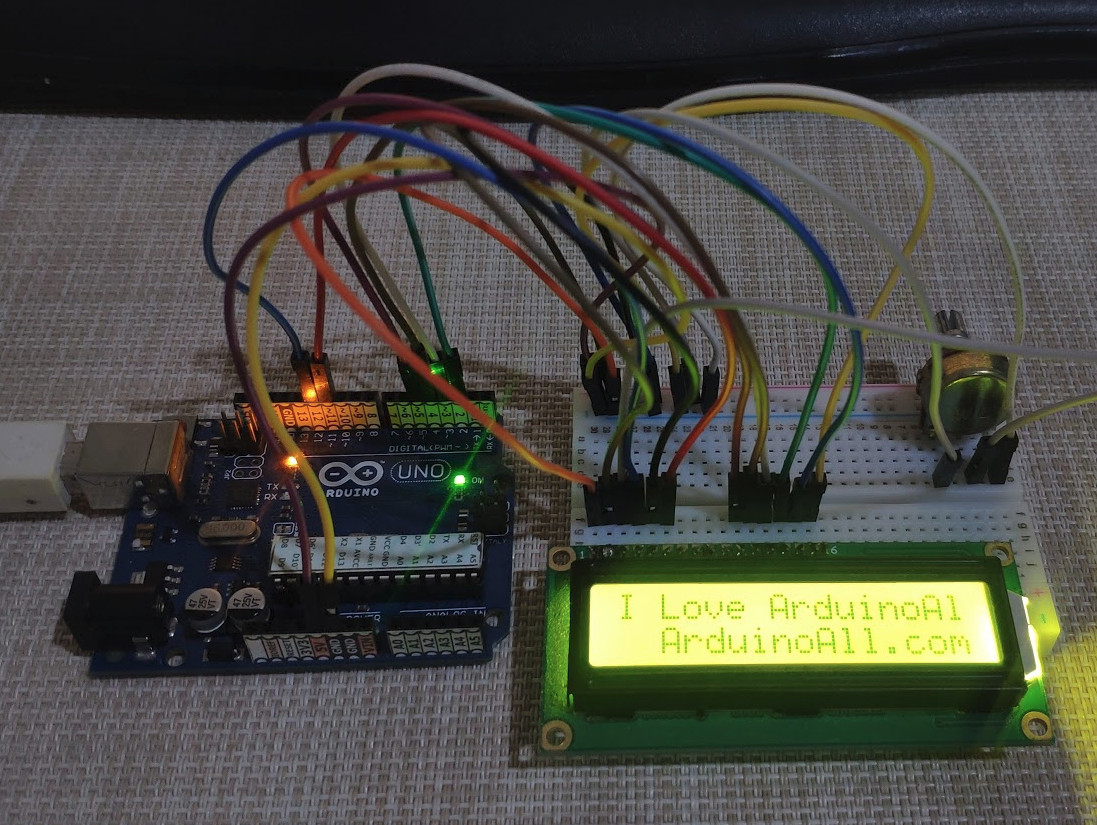

เมื่ออัพโหลดโค้ดตัวอย่างเสร็จจะขึ้นตามรูปด้านล่าง

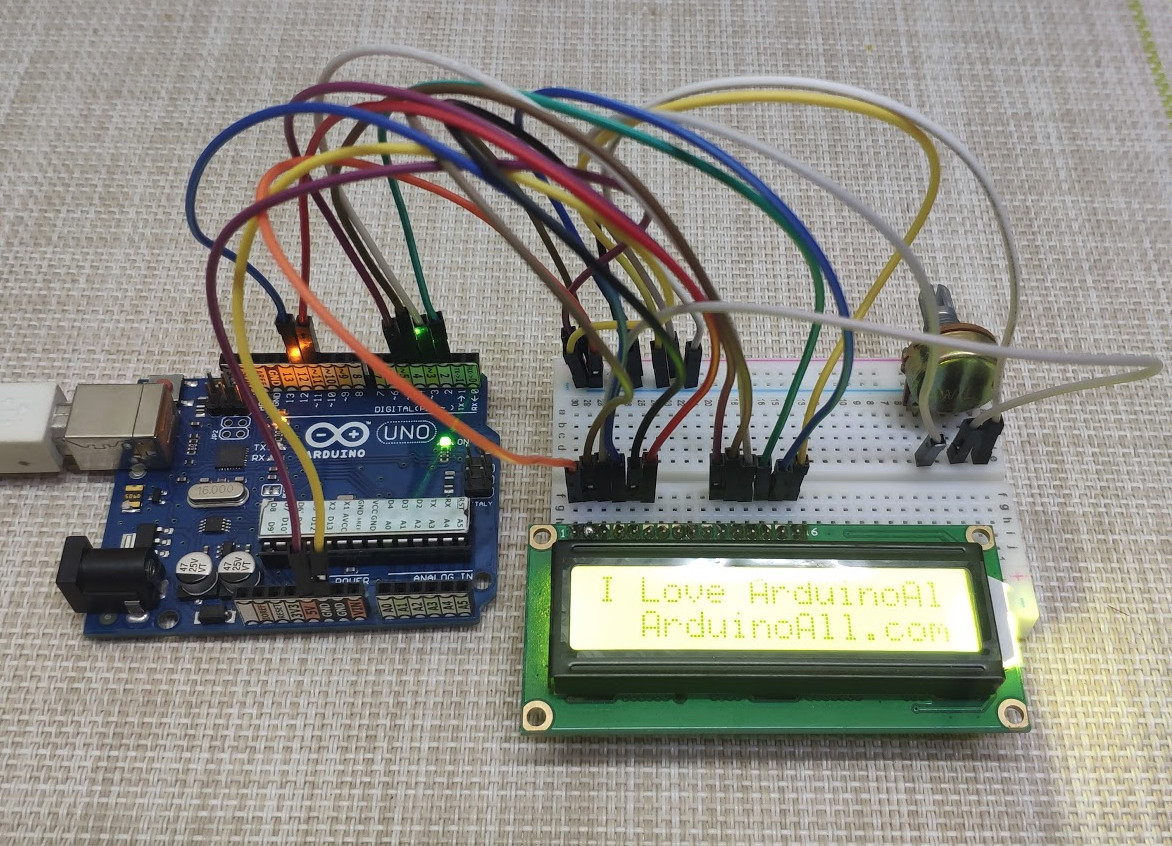

ปรับความสว่างของไฟจอ LCD ได้ที่ตัวต้านทานปรับค่าได้ ซึ่งต่อไฟให้ขา V0 ของจอ LCD






lcd.begin(16,2);
สั่งให้จอ lcd เริ่มทำงาน โดยจอขนาด 16 ตัวอักษร 2 บรรทัด
ถ้าเป็นจอขนาด 2004 ก็เขียนได้คล้าย ๆ กันคือ
lcd.begin(20,4);

lcd.setCursor(2, 1);
กำหนดตำแหน่งเคอร์เซอร์ เมื่อสั่งให้แสดงข้อความจะเริ่มแสดงตรงตำแหน่งที่เคอร์เซอร์อยู่
ในโคดนี้คือ แถวที่ 2 บรรทัดที่ 1
ถ้าต้องการให้แสดงที่ แถวที่ 10 บรรทัดที่ 2 เขียนได้ดังนี้
lcd.setCursor(10,2);

lcd.print("ArduinoAll.com");
พิมพ์ข้อความ ArduinoAll.com ออกหน้าจอ lcd
ถ้าค่าที่แสดงเป็นตัวแปรที่ไม่ใช้ข้อความ ก็ไม่ต้องมีเครื่องหมาย ""

เช่น
int x = 10;
lcd.print(x); จะพิมพ์ค่าในตัวแปร x

lcd.clear();
ใช้ล้างหน้าจอ LCD ให้ว่างเปล่า

จอ LCD รุ่นนี้มีไฟแบล็คไลท์ ซึ่งก็คือไฟ LED มีขาต่อคือขา A
เราสามารถสั่งเปิด/ปิดไฟที่ขา A นี้ได้ โดยย้ายขา A มาต่อกับขา digitalPin() ก็สามารถสังเปิด/ปิดผ่านโปรแกรมได้แล้ว
