#21 สอนใช้งาน Arduino ค้นหา Address I2C ของ Sensor

สอนใช้งาน Arduino ค้นหา Address I2C ของ Sensor ด้วย Arduino

การสื่อสารแบบ I2C เป็นมาตรฐานหลักในการสื่อสารแบบหนึ่ง จึงมีอุปกรณ์หรือเซนเซอร์ที่ผลิตมาหลาย ๆ แบบที่ใช้การสื่อสารแบบ I2C

การสื่อสารแบบ I2C จะใช้งานได้ ต้องรู้ตำแหน่ง address ก่อน ถึงจะสั่งงานได้
ในบทความนี้เราจะมาหาตำแหน่ง address ของอุปกรณ์แบบ I2C กัน


อุปกรณ์ที่ต้องใช้ใน บทความ  สอนใช้งาน Arduino ค้นหา Address I2C ของ Sensor ด้วย Arduino

• Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
• สายไฟจัมเปอร์ ผู้-เมีย ยาว 20cm. จำนวน 40 เส้น
• 1602 LCD (Yellow Screen) 16x2 โมดูลจอ LCD พร้อม I2C Interface

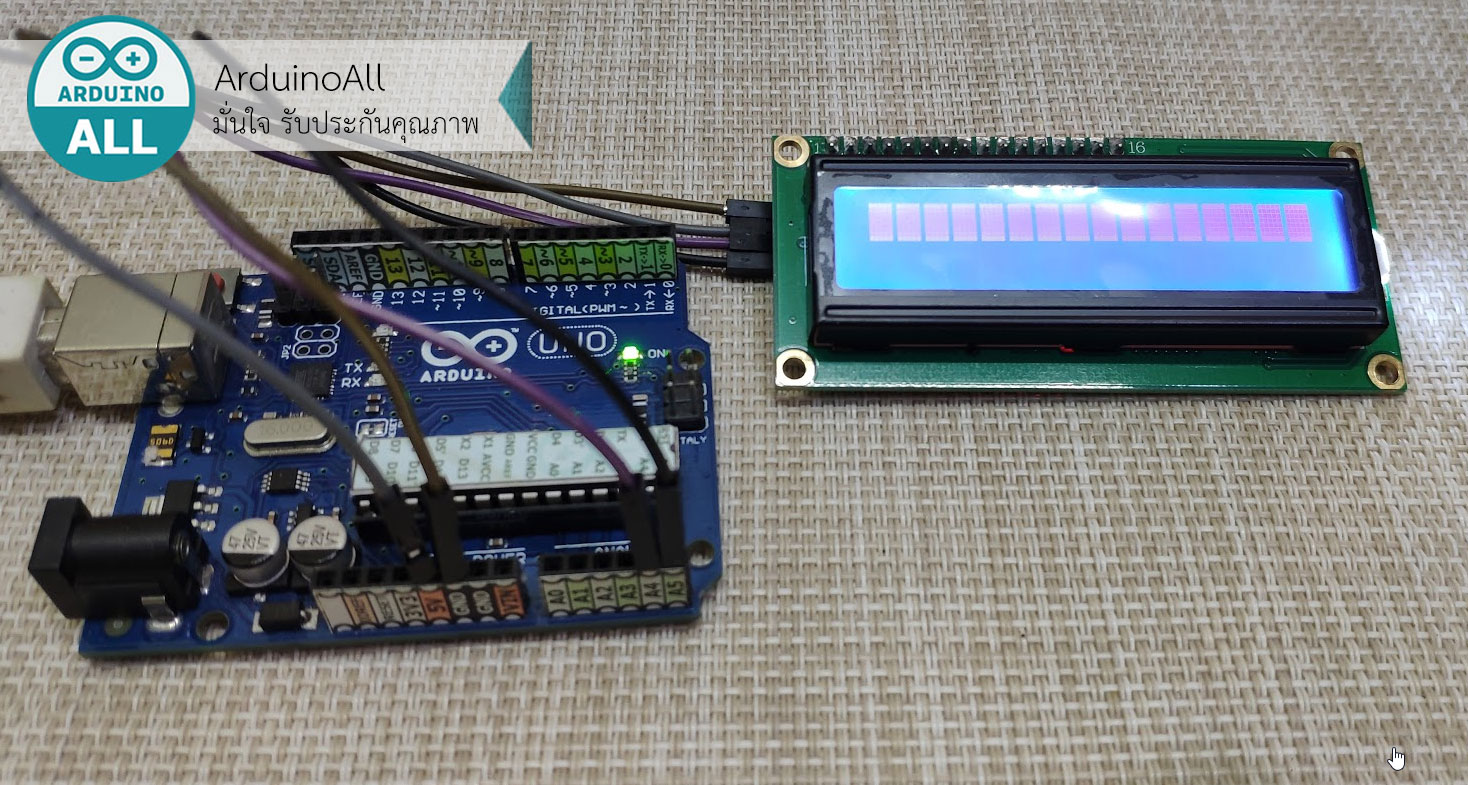

วิธีการต่ออุปกรณ์  สอนใช้งาน Arduino ค้นหา Address I2C ของ Sensor ด้วย Arduino

ต่อวงจรดังนี้
จอแสดงผล LCD 1602 -> Arduino uno r3

• GND-> GND
• VCC -> 5V
• SDA -> ขาA4 (สำหรับ Arduino uno r3)
• SCL -> ขาA5 (สำหรับ Arduino uno r3)

อัพโหลดโคดตัวอย่างลง Arduino uno r3 แล้วดูผลลัพธ์

---

เปิด Serial Monitor ขึ้นมา

ใน Serial Monitor จะแสดงค่า Address อุปกรณ์ที่กำลังเชื่อมต่ออยู่ ในที่นี้อุปกรณ์ที่เชื่อมต่อ มี Address เป็น 0x27 พบอุปกรณ์ทั้งหมด 1 ตัว


กรณีมีอุปกรณ์แบบ I2C หลายตัว สามารถต่อสายพ่วงทับกันได้เลย



เมื่อสแกนก็จะพบว่า มีอุปกรณ์ 2 ตำแหน่ง พบทั้งหมด 2 ตัว
