#22 Arduino สอนใช้งาน Arduino แสดงข้อความออกจอ LCD 1602 แบบ I2C หลายๆจอพร้อมกัน

6 ปีที่ผ่านมา
โดย เจ้าของร้าน

สอนใช้งาน Arduino แสดงข้อความออกจอ LCD 1602 แบบ I2C หลายๆจอพร้อมกัน

จอ LCD แบบ I2C สามารถใช้โมดูล I2C เบอร์เดียวกันต่อได้ถึง 8 ตัว
และถ้าใช้ I2C เบอร์ต่างกัน สามารถต่อได้ถึง 16 ตัว โดยใช้สายไฟเพียงแค่ 2 เส้น

ในตัวอย่างนี้ทดลองใช้งาน Arduino เชื่อมต่อจอ LCD 1602 แบบ I2C ต่อ 2 ตัวพร้อมกัน

อุปกรณ์ที่ต้องใช้ใน บทความ  สอนใช้งาน Arduino แสดงข้อความออกจอ LCD 1602 แบบ I2C หลายๆจอพร้อมกัน
วิธีการต่ออุปกรณ์  สอนใช้งาน Arduino แสดงข้อความออกจอ LCD 1602 แบบ I2C หลายๆจอพร้อมกัน

จอแสดงผล LCD 1602 ตัวที่ 1 -> Arduino uno r3
  • GND -> GND
  • VCC -> 5V
  • SDA -> ขาA4 (สำหรับ Arduino uno r3)
  • SCL -> ขาA5 (สำหรับ Arduino uno r3)

จอแสดงผล LCD 1602 ตัวที่ 2 -> Arduino uno r3
  • GND-> GND
  • VCC -> 5V
  • SDA -> ขาA4 (สำหรับ Arduino uno r3)
  • SCL -> ขาA5 (สำหรับ Arduino uno r3)

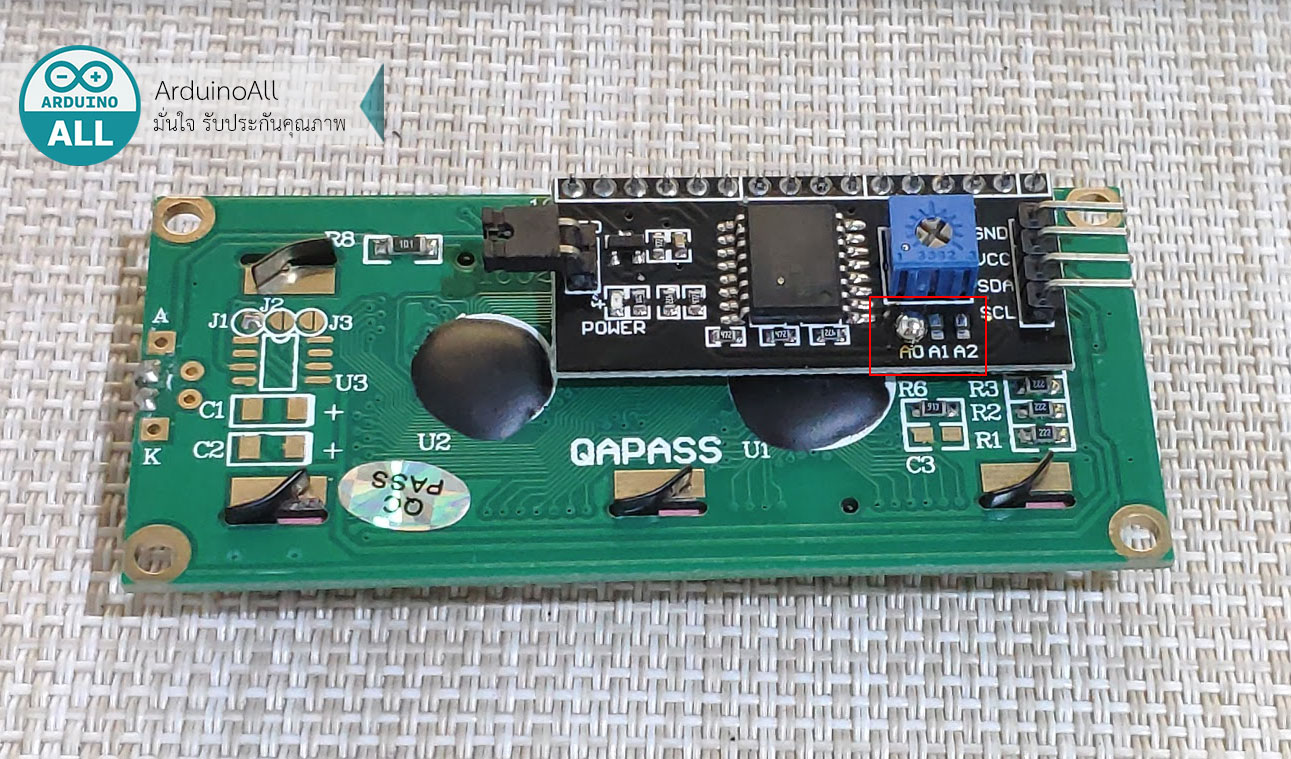

ทำการบัดกรี ด้านหลังจอ LCD ตัวที่2 ที่ช่อง A0 เพื่อเปลี่ยน Address ไม่ให้ตรงกับ จอ LCD ตัวที่ 1 ตามรูปด้านล่าง



ทำการค้นหา Address ตัวที่ 2 ที่บัดกรี A0 ด้านหลัง ตามบทความด้านล่าง

ถ้าทำตามในบทความแล้วจะได้ Address 0x26  นำ address 0x27 และ 0x26 ไปใส่ไว้ในโปรแกรม

อัพโหลดโคดตัวอย่างนี้ แล้วดูผลลัพธ์

---
เมื่อโหลดโค้ดเสร็จ จอ LCD 1602 ทั้ง 2 ตัวจะขึ้นตามรูปด้านล่างจะขึ้นแบบรูปด้านล่าง








ดูสอนวิธีใช้งาน Arduino บทต่อไป
