#38 Arduino สอนใช้งาน Arduino Rfid อ่านบัตรคีย์การ์ด ควบคุมเปิดปิดไฟ LED

6 ปีที่ผ่านมา
โดย เจ้าของร้าน

สอนใช้งาน Arduino เชื่อมต่อ RFID Module อ่านบัตรคีย์การ์ด

แนะนำการใช้งาน Arduino เชื่อมต่อ RFID Module อ่านบัตร์คีย์การ์ด RFID ความถี่ 13.56MHz

อุปกรณ์ที่ต้องใช้ใน บทความ  สอนใช้งาน Arduino เชื่อมต่อ RFID Module อ่านบัตรคีย์การ์ด  วิธีการต่ออุปกรณ์  สอนใช้งาน Arduino เชื่อมต่อ RFID Module อ่านบัตรคีย์การ์ด

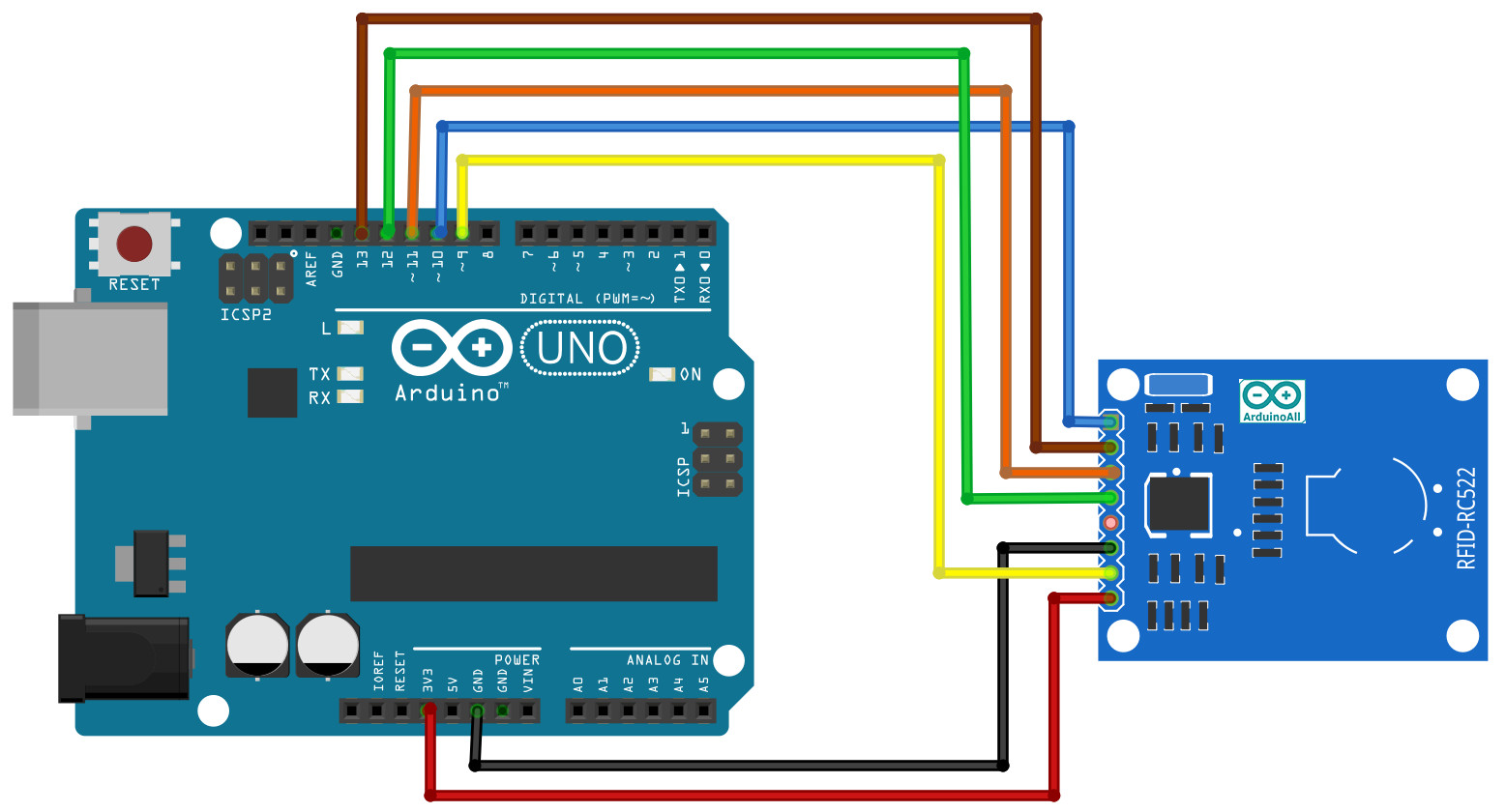

Arduino uno r3 -> RFID Module
  • 3.3V -> Vcc
  • GND -> GND
  • ขา9 -> RST
  • ขา10 -> SDA
  • ขา11 -> MOSI
  • ขา12 -> MISO
  • ขา13 -> SCK
หรือ
  • 10 - SDA
  • 13 - SCK
  • 11 - MOSI
  • 12 - MISO
  • IRQ  - ไม่ต้องต่อ
  • GND - GND
  • 9 - RST - 9
  • 3.3V - 3.3V




โหลด Library  RFID Module Arduino

วิธีลง Library ให้ดูตัวอย่างในบทความนี้
อัพโหลดโคดตัวอย่าง Arduino uno r3 แล้วดูผลลัพธ์

 ---

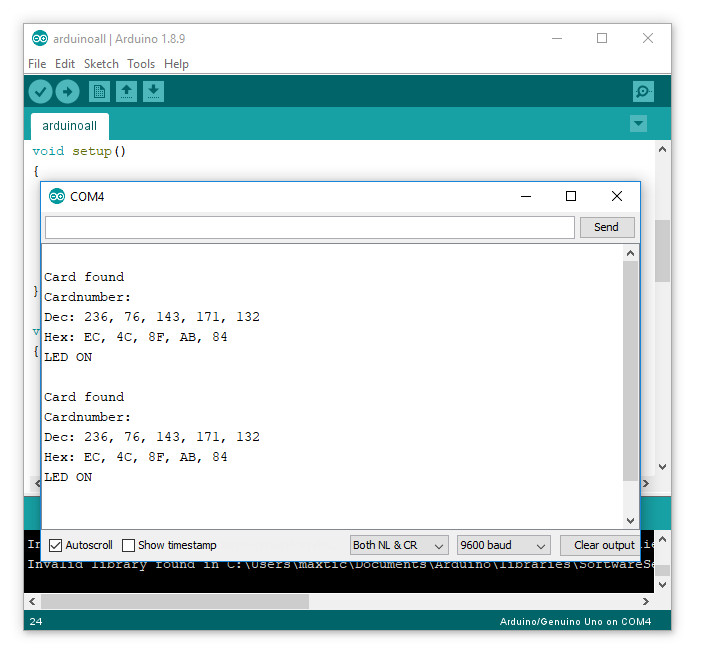

เปิด Serial Monitor ขึ้นมา ทดลองนำ tag rfid ไปวางใกล้ ๆ กับเครื่องอ่าน จะพบว่ามีเลข ID ของ tag แสดงออกมา ซึ่งเราสามารถนำค่านี้ไปใช้งานระบุตัวตน ในโปรแกรมของเราได้





ตัวอย่างการนำเลข ID ไปใช้งานสั่งเปิด/ปิด หลอดไฟ LED โดยต่อ LED เพิ่มกับขา A0
อัพโหลดโคดตัวอย่าง Arduino uno r3 แล้วดูผลลัพธ์

 ---

จากโค้ดก่อนหน้านี้ เราอ่านคีย์การ์ด ได้รหัสมาคือ Dec: 236,79,143,171,132
ให้เราเอารหัสมาใส่ใน บรรทัดที่ 73 เพื่อ ตรวจสอบสอบว่า ถ้าคีย์การ์ดนี้มาแตะ จะให้ไฟติด

ถ้าเราเอาคีย์การ์ดที่บันทึกรหัสไว้ มาแตะตัวที่อ่าน ไฟ LED จะติดตามรูป







ถ้าใช้ แท็ก RFID ที่ไม่มีข้อมูล ไฟ LED ก็จะไม่ติด
