#68 Arduino สอน เซนเซอร์วัดการเต้นของหัวใจ heartbeat Sensor Module

Arduino สอน เซนเซอร์วัดการเต้นของหัวใจ heartbeat Sensor Module

heartbeat Sensor Module เซนเซอร์วัดสัญญาณชีพจร โดยใช้หลักการแบบเดียวกับอุปกรณ์เครื่องวัดความดันโลหิต เซนเซอร์นี้ทำงานโดยปล่อยแสงอินฟาเรดผ่านนิ้วมือ แล้วอีกฝั่งจะมีเซนเซอร์ตรวจจับแสงอินฟาเรด ซึ่งสามารถวัดความเข้มแสงที่ถูกดูดซับโดยนิ้วมือ มาแสดงเป็นอัตราการเต้นของหัวใจได้

อุปกรณ์ที่ต้องใช้ใน บทความ  สอนใช้งาน Arduino สอน เซนเซอร์วัดการเต้นของหัวใจ heartbeat Sensor Module

• Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
• บอร์ดทดลอง Breadboard 400 Point
• สายไฟจัมเปอร์ ผู้-เมีย ยาว 20cm. จำนวน 40 เส้น
• Finger Measuring Heartbeat Sensor Module for Arduino

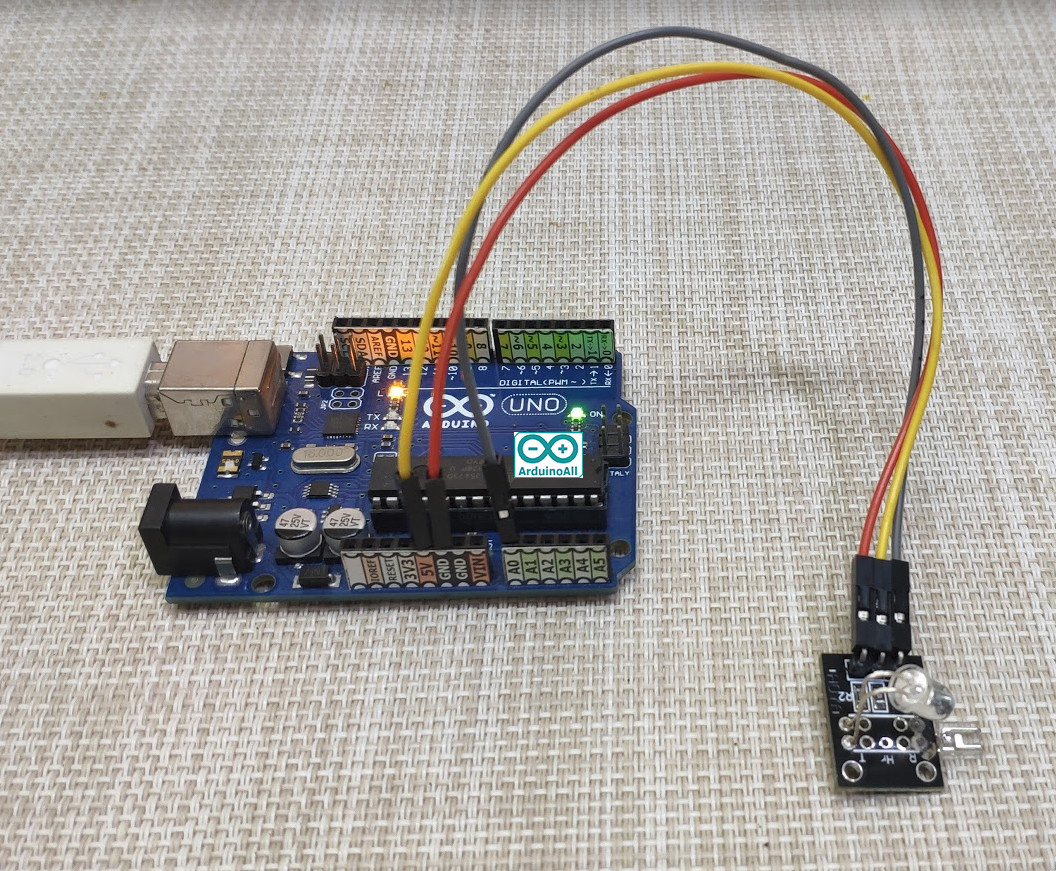

ต่อวงจร Arduino เซนเซอร์วัดการเต้นของหัวใจ heartbeat Sensor Module

• ขา S -> A0
• ขา กลาง -> 5V
• ขา - -> GND

อัพโหลดโคดตัวอย่างดังนี้ แล้วเปิด Serial Ploter เพื่อดูผลลัพธ์

---

ปรับหลอดไฟอินฟาเรด ให้ตรงกับตัวรับอินฟาเรด



สอดนิ้วให้แสงทะลุผ่าน แล้วจะเห็นกราฟขึ้นลง ตามจังหวะการเต้นของหัวใจ
