#72 Arduino การใช้งานเซนเซอร์ Light Cup Module

#72 Arduino การใช้งานเซนเซอร์ Light Cup Module

Light Cup Module เป็นเซนเซอร์สวิตช์ปรอท รวมกับหลอดไฟ LED เราสามารถใช้เซนเซอร์ปรอทในการตรวจจับการเอียงเพื่อควบคุมเปิด/ปิด LED ได้

อุปกรณ์ที่ต้องใช้ใน บทความ  สอนใช้งาน Arduino Magic light cup module KY-027

• Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
• บอร์ดทดลอง Breadboard 400 Point
• สายไฟจัมเปอร์ ผู้-ผู้ ยาว 20cm. จำนวน 40 เส้น
• Magic light cup module KY-027

การต่อวงจรดังนี้ Arduino Light Cup Module

• G - GND
• + - 5V
• S (สวิตช์ปรอท )  - 4
• L (ไฟ LED ) - 5

อัพโหลดโคดตัวอย่างนี้ แล้วทดลองเอียงโมดูลเพื่อดูผลลัพธ์

---

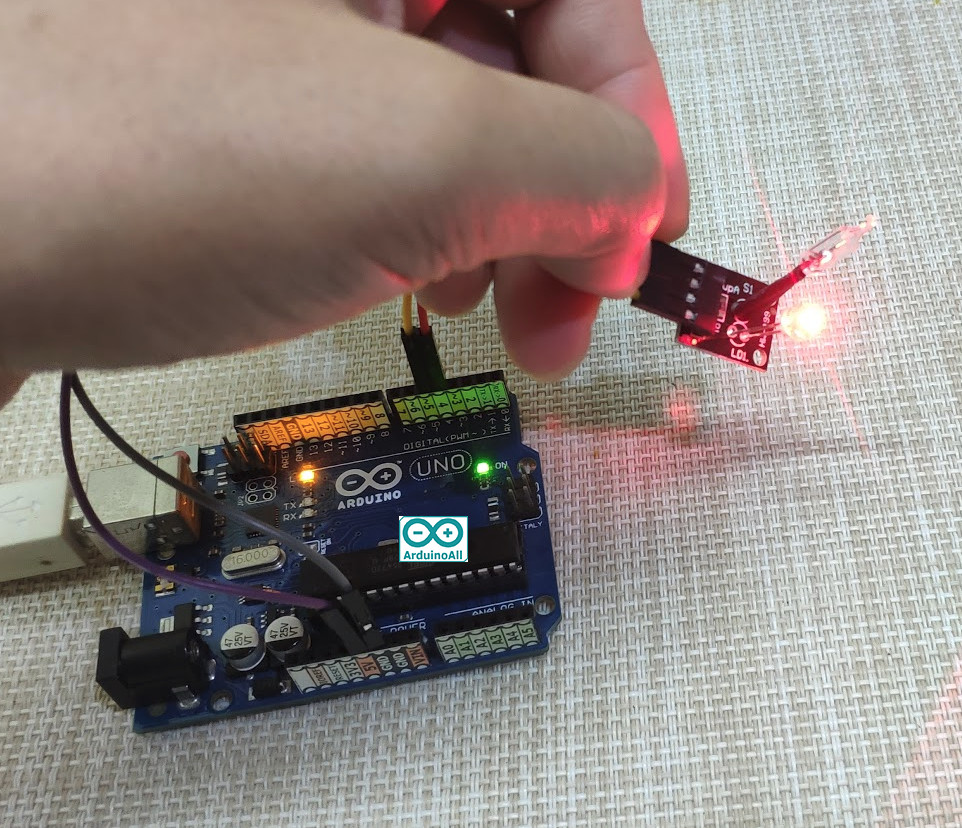

จะเห็นว่าเมื่อสวิตช์ปรอทเอียงมาชนสวิตช์ครบวงจร ไฟ LED จะติด และเมื่อสวิตช์ปรอทไม่ครบวงจรไฟ LED จะค่อย ๆ จางและดับ เหมือนเทถ้วยแสงทิ้ง คว่ำถ้วยแสงก็จะหาย







เราสามารถเขียนโปรแกรมให้ทำงานแบบตรงข้ามได้ เพื่อฝึกการเขียนโปรแกรมเพิ่มเติม
