#74 Arduino สอนวิธีใช้งาน Arduino Ball Switch Tilt Sensor สวิตช์บอลเช็คการเอียง

Arduino สอนวิธีใช้งาน Arduino Ball Switch Tilt Sensor สวิตช์บอลเช็คการเอียง

สวิตช์ Ball Switch Tilt เป็นสวิตช์ที่มีลูกบอลอยู่ภายในระหว่างขาสวิตช์ทั้ง 2 ข้าง ถ้าหงายลูกบอลจะตกลงทำให้ขาทั้งสองข้างนำไฟฟ้า เมื่อคว่ำให้ลูกบอลกลิ้งออกจากขาสวิตช์ สวิตช์ก็จะไม่นำไฟฟ้า ใช้สำหรับวัดความเอียง การทรงตัวของ smart car robot

อุปกรณ์ที่ต้องใช้ใน บทความ  สอนใช้งาน Arduino สวิตช์ปรอท Tilt Switch Sensor Module

• Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
• บอร์ดทดลอง Breadboard 400 Point
• สายไฟจัมเปอร์ ผู้-ผู้ ยาว 20cm. จำนวน 40 เส้น
• Tilt Switch Module for Arduino AVR PIC KY-020

ต่อวงจร Arduino สอนวิธีใช้งาน Arduino Ball Switch Tilt Sensor สวิตช์บอลเช็คการเอียงดังนี้

• ขา S -> 5
• ขา กลาง -> 5V
• ขา - -> GND

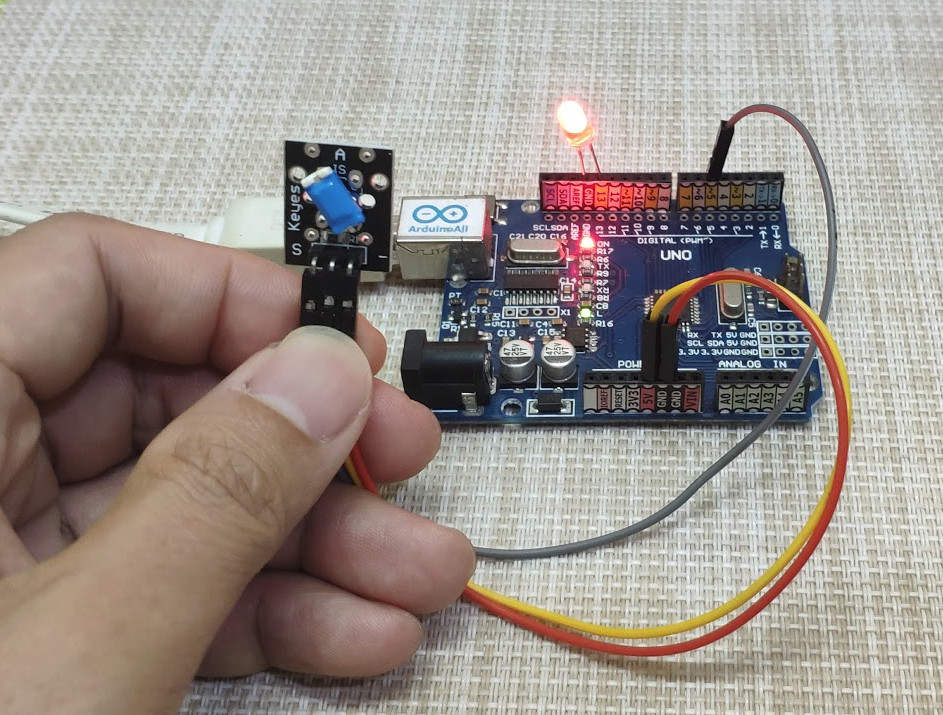

อัพโหลดโคดตัวอย่าง Arduino แล้วทดลองเอียงโมดูลเพื่อดูผลลัพธ์


---

เมื่อเอียงโมดูล ลูกบอลจะไหลออก ทำให้ขาของสวิตช์ไม่นำไฟฟ้า



เมื่อตั้งโมดูลขึ้น ลูกบอลจะตกมาแตะกับขาสวิตช์ ทำให้สวิตช์นำไฟฟ้า
