#88 Arduino สอนวิธีก็อปปี้โปรแกรมจาก Arduino

กรณีที่คนทำไม่ได้กำหนดการป้องกันไว้  เราสามารถก็อปปี้โปรแกรมจากบอร์ด Arduino เพื่อนำไปใส่บอร์ด Arduino อีกตัวหนึ่งได้ ในตัวอย่างนี้ จะก็อปปี้โปรแกรมจากบอร์ด Arduino Uno ที่มีโปรแกรมไฟกระพริบอยู่ แล้วนำไปใส่ในบอร์ด Arduino Uno อีกบอร์ดที่เป็นบอร์ดเปล่า

อุปกรณ์ทดลอง

• USBASP บอร์ดเบิร์น IC Arduino USBASP USBISP AVR Programmer
• AVRISP/USBasp 10pin to 6pin Adapter
• Arduino UNO R3 พร้อมสาย USB

ติดตั้งโปรแกรม Extream Burnner

1. ดาวน์โหลดและติดตั้งโปรแกรม extream burnner ที่นี่
2. เข้าไปที่โพล์เดอร์ของ eXtreamBurnner เพื่อเพิ่มชิฟ Atmega328P
C:\Program Files\eXtreme Burner - AVR\Data
3. ดาวน์โหลดไฟล์ chips แล้วก็อปปี้ทับไฟล์เดิม




เริ่มทดลอง

1. อัพโหลดโคดไฟกระพริบลงบอร์ด Arduino Uno เพื่อทำเป็นบอร์ดต้นฉบับ ทำเหมือนอัพโหลดปกติ

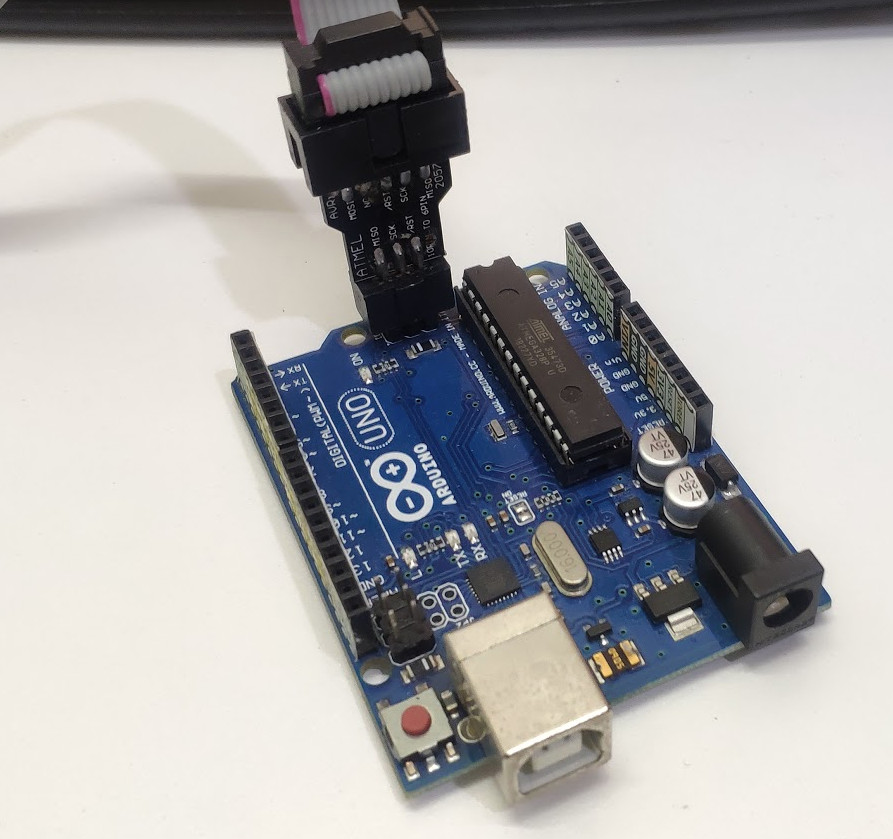

2. ต่อโมดูล usbasp กับบอร์ด Arduino Uno ดังรูป

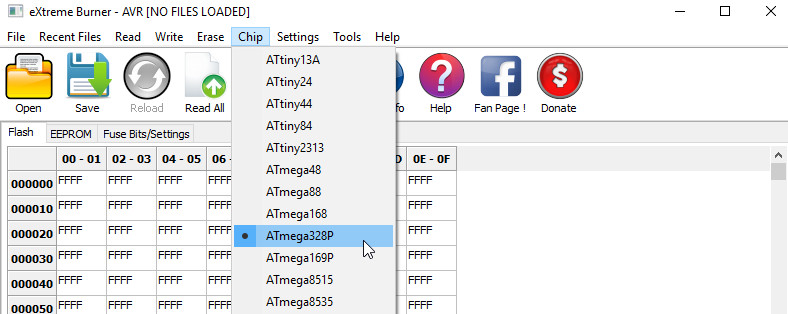

3 เปิดโปรแกรม eXtream Burnner เลือก chips ให้ตรงกับบอร์ด Arduino ที่ต้องการก็อปปี้ ในนี้คือ Atmega328P

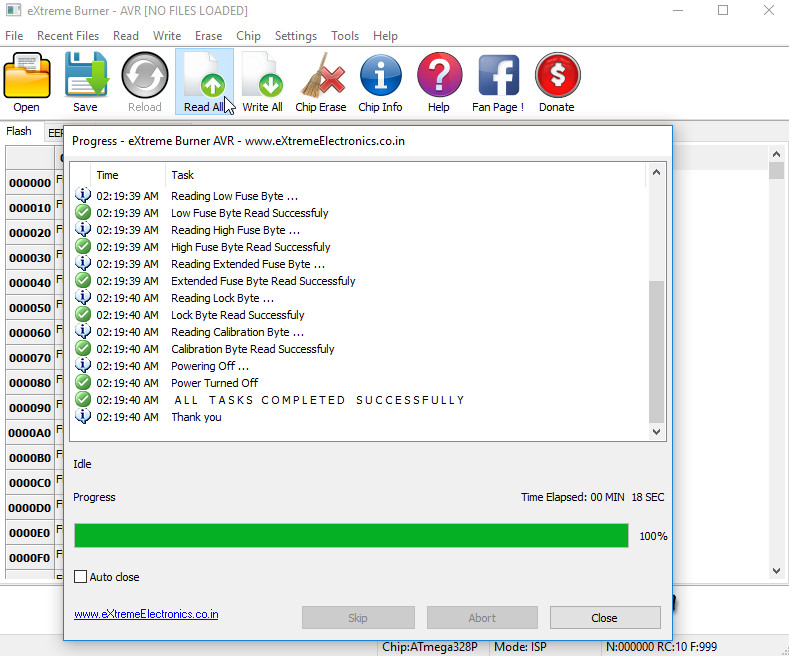

4 กดปุ่ม Read All เพื่อเริ่มก็อปปี้โปรแกรมจาก Arduino ต้นฉบับ




5. ต่อ usbasp กับบอร์ดเปล่า ที่ต้องการก็อปโคดลง

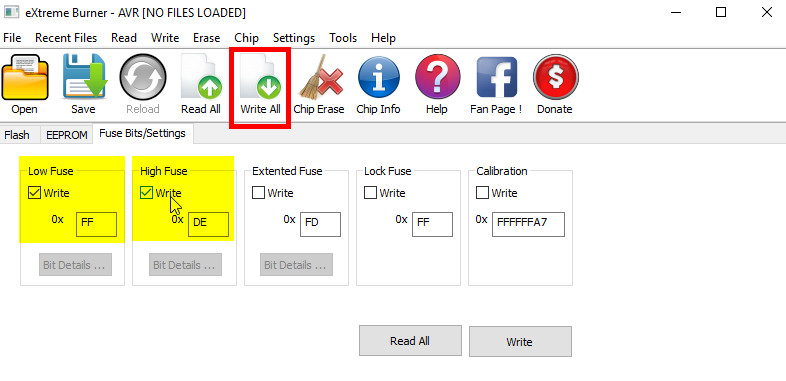

5. ในโปรแกรม ติ๊กเลือกค่า Low Fuse และ High Fuse ดังรูป แล้วกดปุ่ม Write All



เพียงเท่านี้เราก็จะได้บอร์ดอีกตัว ที่มีโปรแกรมเดียวกันแล้ว


หรือถ้าจะใช้ทำลง bootloader ก็ง่าย ๆ ดังนี้
1. เสียบสาย usbasp กับ arduino uno

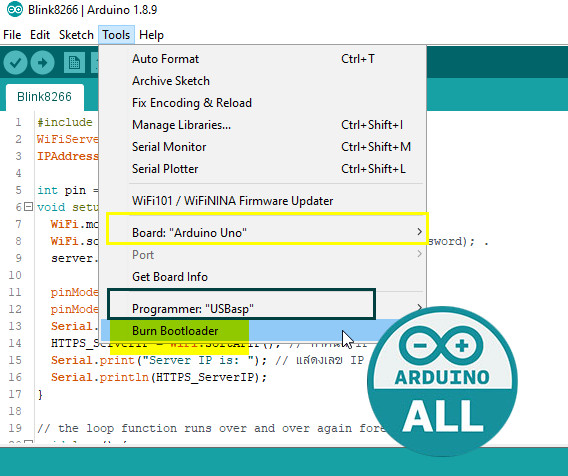

2. ใน Arduino IDE เลือกบอร์ดและเครื่องโปรแกรมให้ถูกต้อง แล้วกดปุ่ม Burn Bootloader ก็เรียบร้อย
