#92 Arduino สอนใช้งาน Arduino Attiny85 Arduino ตัวเล็กประหยัดไฟ ประสิทธิภาพสูง

Attiny85 การใช้งาน Arduino ด้วย Arduino Attiny85

อุปกรณ์สำหรับทดลอง โปรแกรม Arduino Attiny85

• ATTINY 85 Arduino พลังจิ๋ว Attiny85
• Arduino UNO R3 พร้อมสาย USB
• บอร์ดทดลอง Breadboard 400 holes
• สายไฟ จัมเปอร์ Jumper Wire สายแพ ขั้ว ผู้-ผู้ ยาว 20cm 40 เส้น
• หลอดไฟ led

วิธีการทดลองโปรแกรม Arduino ลง IC Attiny85

ขั้นที่ 1 เพิ่มบอร์ด Attiny ดังนี้

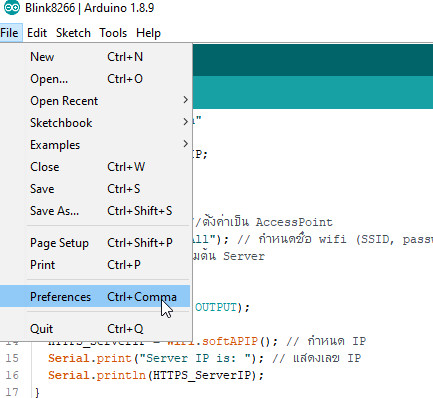

1. เข้าไปที่เมนู File > Preferences



2. คลิกที่ปุ่มตามลูกศร แล้ววางลิงค์ของบอร์ด Attiny แล้วกดปุ่ม OK ลงดังรูป

https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json



3. คลิกเมนู Tools > Board: > Boards Manager...



4. ค้นหาคำว่า attiny แล้วกดปุ่ม Install



5. เราก็จะพบว่ามีบอร์ด attiny ให้เราพร้อมใช้งานแล้ว




ส่วนที่ 2 การโปรแกรม Arduino ลง Attiny85

การโปรแกรมลง Attiny85 จะต้องใช้เครื่องโปรแกรม ถ้าใครที่ไม่มีเครื่องโปรแกรม สามารถใช้ Arduino Uno ทำเป็นเครื่องโปรแกรม โดยลงโปรแกรม arduinoISP ดังนี้

1. เปิดโปรแกรมตัวอย่าง ArduinoISP แล้วอัพโหลดโปรแกรมลงบอร์ด Arduino Uno

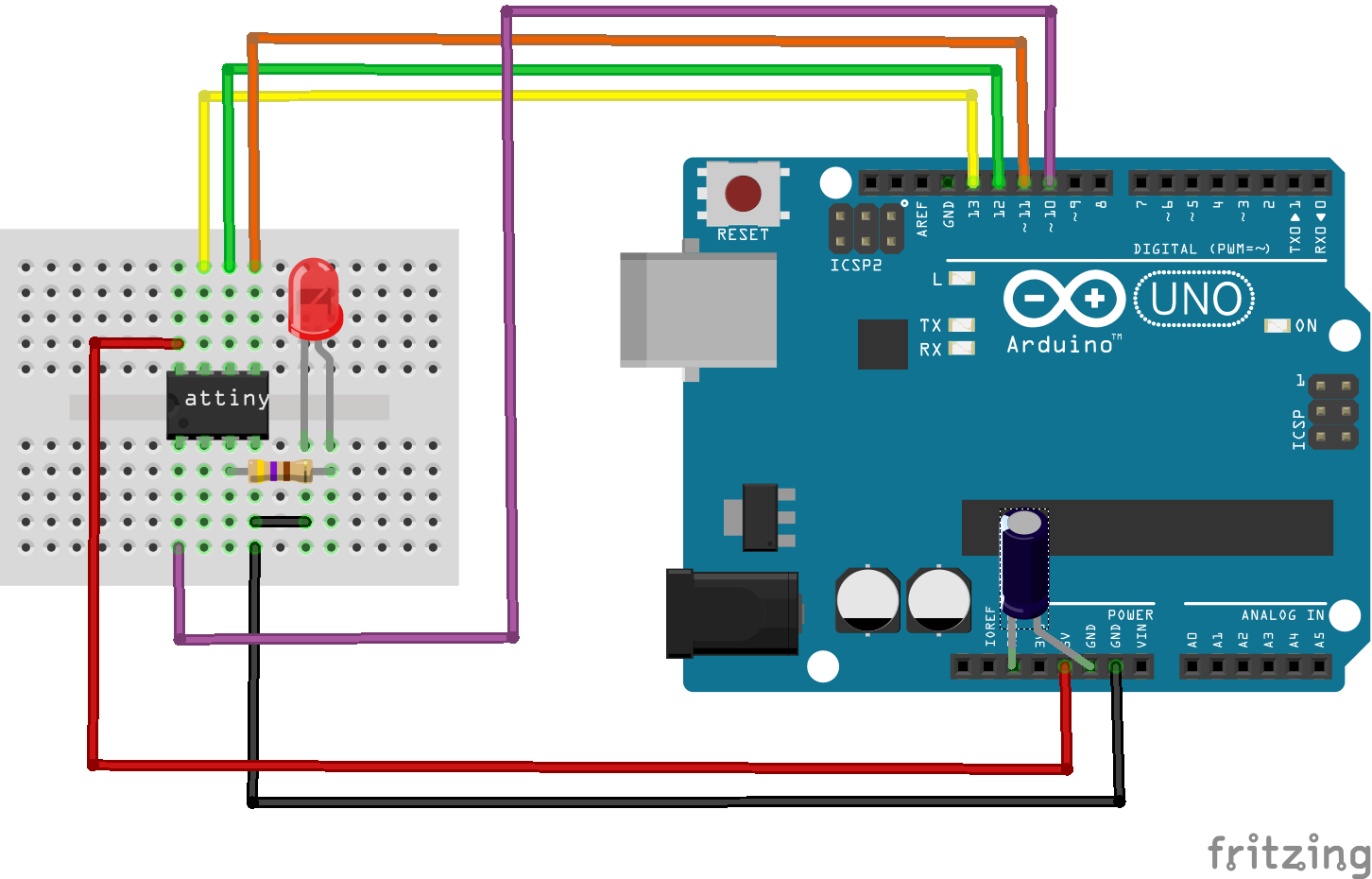

2. ต่อ Arduino Uno (ตอนนี้คือเครื่องโปรแกรมแล้วนะ) กับ Attiny85 ดังรูป ไม่ต้องต่อตัวเก็บประจุก็ได้

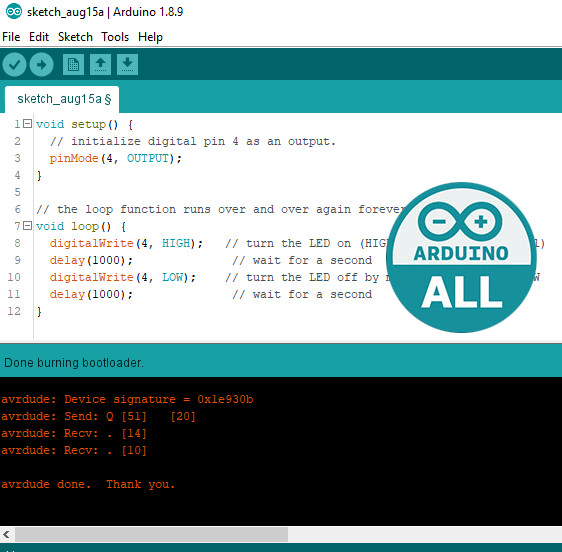

3. ตั้งค่าบอร์ดใน Arduino IDE ดังรูป แล้วกดปุ่ม Burn Bootloader เพื่อเซตค่าให้กับ Attiny85






4. ก็อปปี้โคดตัวอย่างดังนี้

---

5. อัพโหลดโคดโดยใช้เครื่องโปรแกรมเมอร์ ดังรูปนี้





ก็จะเห็นไฟกระพริบ โดยใช้ Attiny85 ตอนนี้เราก็พร้อมใช้งาน Arduino Attiny85 กันแล้ว
