#99 Arduino สอนใช้งาน Arduino แสดงข้อความ และ ค่า Sensor ต่างๆออกจอ LCD 1604 แบบ I2C
5 ปีที่ผ่านมา
สอนใช้งาน Arduino แสดงข้อความ และ ค่า Sensor ต่างๆออกจอ LCD แบบ I2C
การต่อจอ lcd แบบปกติจะต้องใช้สายไฟจำนวนมาก จึงไม่ค่อยสะดวก
มีวงจรที่ออกแบบมาให้ต่อสายไฟได้ง่ายขึ้น โดยใช้สายไฟแค่ 2 เส้น ต่อแบบ I2C สำหรับ Arduino Uno ขาที่ใช้สื่อสารอยู่ที่ขา A4,A5 สำหรับบอร์ดรุ่นอื่นอาจอยู่คนละตำแหน่ง
อุปกรณ์ที่ต้องใช้ใน บทความ สอนใช้งาน Arduino แสดงข้อความ และ ค่า Sensor ต่างๆออกจอ LCD แบบ I2C
ดังนั้นการที่จะรู้ว่าจะสื่อสารกับอุปกรณ์ตัวไหน โดยการอ้างอิงจากชื่อตำแหน่ง address ของอุปกรณ์
สำหรับโมดูล I2C LCD นี้สามารถกำหนด address ได้ถึง 8 ตำแหน่ง ทำให้เราสามารถต่อจอ lcd ได้ถึง 8 ตัว โดยใช้สายไฟแค่ 2 เส้น
สามารถกำหนด address ได้โดยการบัดกรีตำแหน่ง A0 A1 A2 ที่ตัวโมดูล
IC ที่ใช้แปลงสัญญาณ I2C ที่ใช้กับจอ LCD มีหลัก ๆ อยู่ 2 เบอร์ คือ
PCF8574 ตำแหน่งเริ่มต้นคือ 0x27
PCF8574A ตำแหน่งเริ่มต้นคือ 0x3F
ในบอร์ด Arduino Uno 1 บอร์ด ถ้าเราใช้โมดูล I2C ที่เป็นเบอร์ PCF8574 จำนวน 8 ตัว และ PCF8574A จำนวน 8 ตัว
ก็จะสามารถต่อจอ LCD แบบ I2C ร่วมกันได้ถึง 16 ตัว
วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino แสดงข้อความ และ ค่า Sensor ต่างๆออกจอ LCD แบบ I2C
จอแสดงผล LCD 1604 -> Arduino uno r3
อัพโหลดโคด Arduino LCD แล้วดูผลลัพธ์
---
ปรับความสว่างของจอได้ที่ตัวต้านทานปรับค่าได้ด้านหลังบอร์ด
ปัญหาการใช้งานไม่ถูกต้อง ที่พบบ่อย
1. จอแสดงแถบสีดำทั้งแถว
สาเหตุอาจมาจากกำหนด address ไม่ถูกต้อง ให้ลองแก้บรรทัดนี้เป็น
2.จอ LCD ไม่มีข้อความออกหน้าจอ
อาจเป็นเพราะยังไม่ได้ปรับความสว่างหน้าจอ ให้ปรับความสว่างที่โมดูล I2C
ให้หมุนตัวต้านทานปรับค่าได้กล่องสีฟ้าด้านหลัง เป็นตัวปรับความเข้มตัวอักษรตามรูป
ดูการใช้งานจอ LCD I2C แบบละเอียดทุกฟังก์ชั่น เพิ่มเติมที่นี่
การต่อจอ lcd แบบปกติจะต้องใช้สายไฟจำนวนมาก จึงไม่ค่อยสะดวก
มีวงจรที่ออกแบบมาให้ต่อสายไฟได้ง่ายขึ้น โดยใช้สายไฟแค่ 2 เส้น ต่อแบบ I2C สำหรับ Arduino Uno ขาที่ใช้สื่อสารอยู่ที่ขา A4,A5 สำหรับบอร์ดรุ่นอื่นอาจอยู่คนละตำแหน่ง
อุปกรณ์ที่ต้องใช้ใน บทความ สอนใช้งาน Arduino แสดงข้อความ และ ค่า Sensor ต่างๆออกจอ LCD แบบ I2C
- Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
- สายไฟจัมเปอร์ ผู้-เมีย ยาว 20cm. จำนวน 40 เส้น
- 1604 LCD 16x4 โมดูลจอ LCD
- 1602 2004 LCD Adapter Plate IIC I2C Interface for arduino
- บอร์ดทดลอง Breadboard 400 Point
- สายไฟจัมเปอร์ ผู้-ผู้ ยาว 20cm. จำนวน 40 เส้น
ดังนั้นการที่จะรู้ว่าจะสื่อสารกับอุปกรณ์ตัวไหน โดยการอ้างอิงจากชื่อตำแหน่ง address ของอุปกรณ์
สำหรับโมดูล I2C LCD นี้สามารถกำหนด address ได้ถึง 8 ตำแหน่ง ทำให้เราสามารถต่อจอ lcd ได้ถึง 8 ตัว โดยใช้สายไฟแค่ 2 เส้น
สามารถกำหนด address ได้โดยการบัดกรีตำแหน่ง A0 A1 A2 ที่ตัวโมดูล
IC ที่ใช้แปลงสัญญาณ I2C ที่ใช้กับจอ LCD มีหลัก ๆ อยู่ 2 เบอร์ คือ
PCF8574 ตำแหน่งเริ่มต้นคือ 0x27
PCF8574A ตำแหน่งเริ่มต้นคือ 0x3F
ในบอร์ด Arduino Uno 1 บอร์ด ถ้าเราใช้โมดูล I2C ที่เป็นเบอร์ PCF8574 จำนวน 8 ตัว และ PCF8574A จำนวน 8 ตัว
ก็จะสามารถต่อจอ LCD แบบ I2C ร่วมกันได้ถึง 16 ตัว
วิธีการต่ออุปกรณ์ สอนใช้งาน Arduino แสดงข้อความ และ ค่า Sensor ต่างๆออกจอ LCD แบบ I2C
จอแสดงผล LCD 1604 -> Arduino uno r3
- Gnd -> Gnd
- Vcc -> 5V
- SDA -> A4
- SCL -> A5
ดาวน์โหลดและติดตั้งไลบารีที่นี่
วิธีลง Library ให้ดูตัวอย่างในบทความนี้อัพโหลดโคด Arduino LCD แล้วดูผลลัพธ์
---
ปรับความสว่างของจอได้ที่ตัวต้านทานปรับค่าได้ด้านหลังบอร์ด
ปัญหาการใช้งานไม่ถูกต้อง ที่พบบ่อย
1. จอแสดงแถบสีดำทั้งแถว
สาเหตุอาจมาจากกำหนด address ไม่ถูกต้อง ให้ลองแก้บรรทัดนี้เป็น
LiquidCrystal_I2C lcd(0x27, 16, 4); หรือ
LiquidCrystal_I2C lcd(0x3F, 16, 4);
2.จอ LCD ไม่มีข้อความออกหน้าจอ
อาจเป็นเพราะยังไม่ได้ปรับความสว่างหน้าจอ ให้ปรับความสว่างที่โมดูล I2C

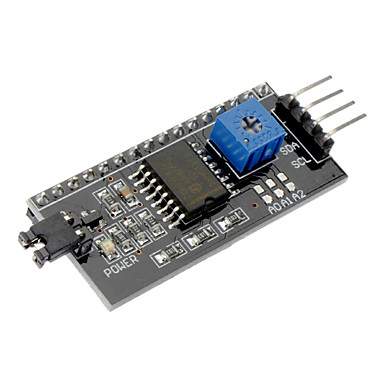

ให้หมุนตัวต้านทานปรับค่าได้กล่องสีฟ้าด้านหลัง เป็นตัวปรับความเข้มตัวอักษรตามรูป
ดูการใช้งานจอ LCD I2C แบบละเอียดทุกฟังก์ชั่น เพิ่มเติมที่นี่
