#111 สอน Arduino วิธีการใช้งาน เซ็นเซอร์วัดอุณหภูมิแบบกันน้ำ DS18B20 Waterproof Temperature Sensor

5 ปีที่ผ่านมา

โดย เจ้าของร้าน

สอนใช้งาน Arduino วัดอุณหภูมิด้วย Sensor DS18B20 แบบกันน้ำ

DS18B20 เป็นเซนเซอร์วัดอุณหภูมิอีกตัวที่ใช้งานง่าย ต่อสายสัญญาณเพียงแค่ 1 เส้นก็วัดอุณหภูมิออกมาได้แล้ว สำหรับบทความนี้จะเซนเซอร์ DS18B20 แบบกันน้ำในการทดลอง

สเปคของเซนเซอร์ DS18B20 แบบกันน้ำ

ใช้ไฟเลี้ยง 3-5V
วัดอุณหภูมิในช่วง -55 ถึง 125 องศาเซลเซียส
เอาต์พุตแบบดิจิตอล
สายไฟความยาวมีหลายขนาดให้เลือก 100-300 cm
สายไฟ VCC สีแดง , GND สีดำ , DATA สีเหลือง
หัววัด Stainless Steel Tube ขนาด 6x45mm

อุปกรณ์ที่ต้องใช้ใน บทความ สอนใช้งาน Arduino วัดอุณหภูมิด้วย Sensor DS18B20

วิธีการต่ออุปกรณ์ บทความ สอนใช้งาน Arduino วัดอุณหภูมิด้วย Sensor DS18B20

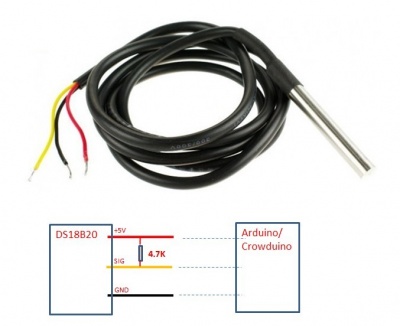

ต่อวงจร Arduino DS18B20 ดังรูปนี้

สายสีแดง VCC - 5V
สายสีเหลือง Data/SIG ขาสัญญาณ - 2
สายสีดำ GND - GND
ต่อ R 4.7k กับขา 5V และ SIG เพื่อป้องกันสัญญาณรบกวน

ติดตั้งไลบารี 2 ตัวนี้

1. OneWire

2. dallas-temperature-control

อัพโหลดโคดตัวอย่าง Sensor DS18B20 อุณหภูมิ ลง Arduino uno r3 แล้วดูผลลัพธ์

//Example By ArduinoAll

#include <OneWire.h>

#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2 //กำหนดว่าขาของเซนเซอร์ 18B20 ต่อกับขา 2

OneWire oneWire(ONE_WIRE_BUS);

DallasTemperature sensors(&oneWire);

void setup(void) {

Serial.begin(9600);

Serial.println("ArduinoAll Test Temperature 18B20");

sensors.begin();

}

void loop(void) {

sensors.requestTemperatures(); //สั่งอ่านค่าอุณหภูมิ

Serial.print(sensors.getTempCByIndex(0)); // แสดงค่าอุณหภูมิ

Serial.println(" *C");

delay(1000);

}

view raw all17.ino hosted with ❤ by GitHub

---

เปิด Serial Monitor ขึ้นมาเพื่อดูค่าอุณหภูมิของ Sensor DS18B20
ใช้มือจับที่ Sensor DS18B20 ค่าอุณหภูมิที่อ่านได้จะมีการเปลี่ยนแปลง
