Arduino Colona Covid-19 Hand Wash Timer ตั้งเวลาล้างมือสู้โควิด เวอร์ชั่น V2

Arduino Colona Covid-19 Hand Wash Timer ตั้งเวลาล้างมือสู้โควิด

จากตัวอย่างที่แล้วเราใช้ Arduino Uno ในการทดลอง ถ้าใครยังไม่ได้ลองเล่น เล่นได้ที่นี่
สำหรับการใช้งานจริงบอร์ด Arduino Uno อาจจะใหญ่ไป ราคาแพง และกินไฟมาก

ในตัวอย่างนี้เราจะมาปรับให้ใช้งานจริง ราคาถูกและประหยัดไฟ โดยใช้บอร์ด A rduino Pro mini ชิฟ LGT8F328P ซึ่งมีขนาดเล็กประหยัดไฟ ราคาถูกและคุณภาพสูง ความสามารถแบบเดียวกับ Arduin Uno ดังนั้นจึงต่อขาและเขียนโปรแกรมแบบเดียวกัน ไม่ต้องแก้

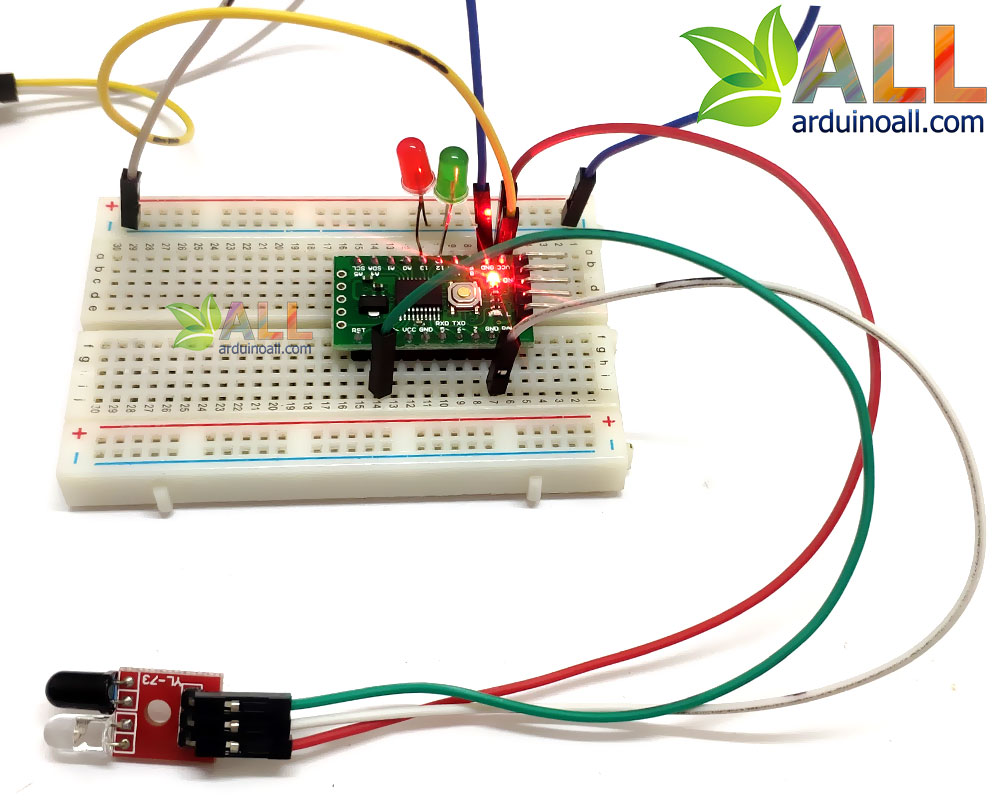

ต่อวงจรดังนี้

• LED สีแดง - 13
• LED สีเขียว - 12
• Infrared OUT - 2
• Infrared VCC - 5V
• Infrared GND - GND

ดาวน์โหลดโค้ดตัวอย่างที่นี่

เปิดดูที่ Serial Monitor นำมือไปผ่านเซนเซอร์ จะเห็นแสดงค่าสถานะการทำงาน และไฟ LED ติด สามารถแก้ไขปรับหน่วงเวลาได้ในโค้ด




จากนั้นต่อใส่กล่อง ใช้ถ่าน AA 3 ก้อนจ่ายไฟ 4.5V
