#80 Arduino สอนวิธีการใช้งาน สวิตช์รับข้อมูลแบบ Rotary Encoder

Arduino สอนวิธีการใช้งาน สวิตช์รับข้อมูลแบบ Rotary Encoder

Rotary Encoder เซนเซอร์ตรวจจับการหมุน สำหรับรับข้อมูลโดยการบิดหมุนที่ตัว Rotary จะได้เลขค่าตามที่เรากำหนดไว้ในการเพิ่มหรือลดค่า ของการหมุนแต่ละล็อก ใช้สำหรับกำหนดค่าขึ้นลง เช่นการปรับโวลุ่มเสียงเพลง



อุปกรณ์ที่ต้องใช้ใน บทความ  สอนใช้งาน Arduino Rotary Encoder

• Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
• บอร์ดทดลอง Breadboard 400 Point
• สายไฟจัมเปอร์ ผู้-ผู้ ยาว 20cm. จำนวน 40 เส้น
• โมดูล Rotary หมุนรับค่า 360 องศาพร้อมสวิตช์ปุ่มกด Digital Rotary Encoder with Switch

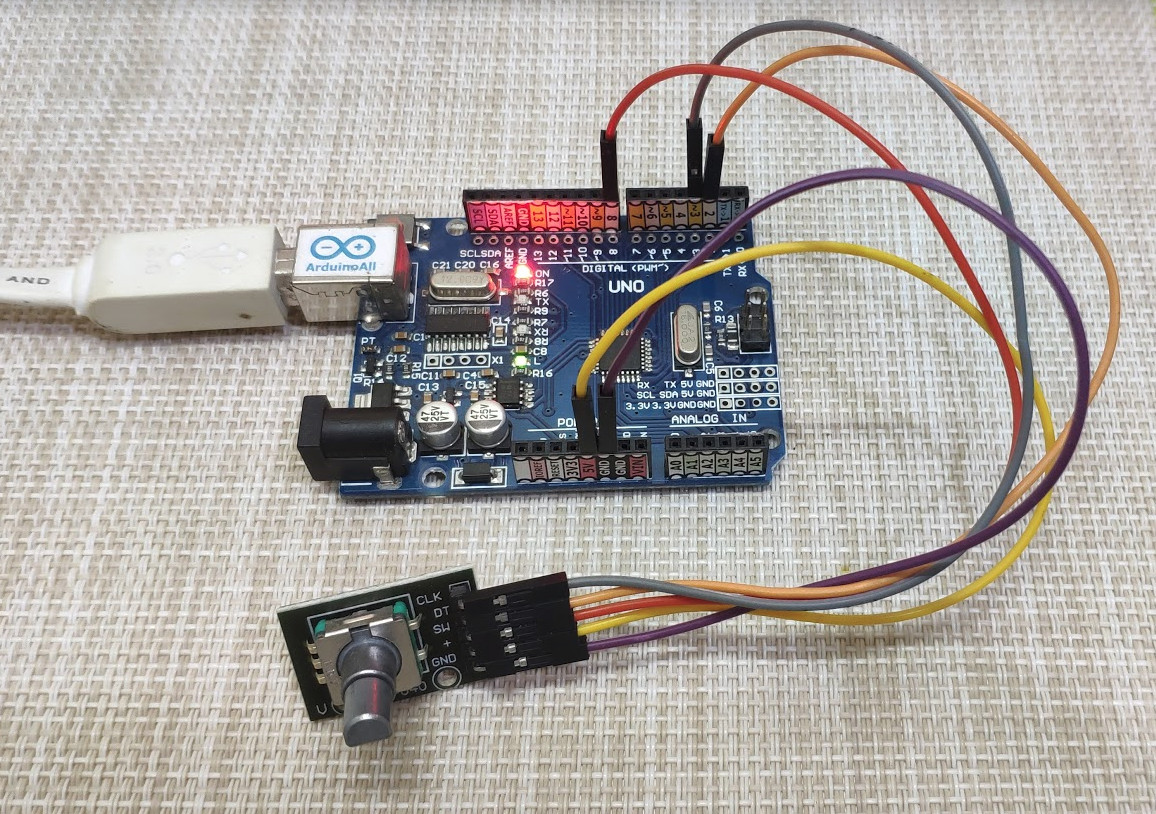

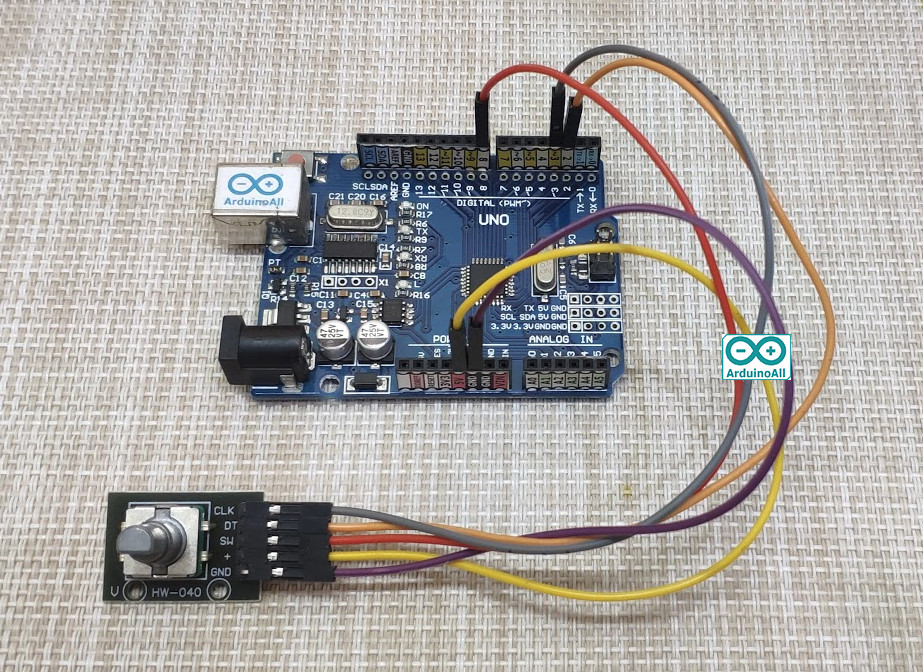

1. การต่อวงจร Arduino Rotary Encoder ดังรูปนี้

• 5V - 5V
• GND - GND
• CLK - 3
• DT - 2
• KEY - 8

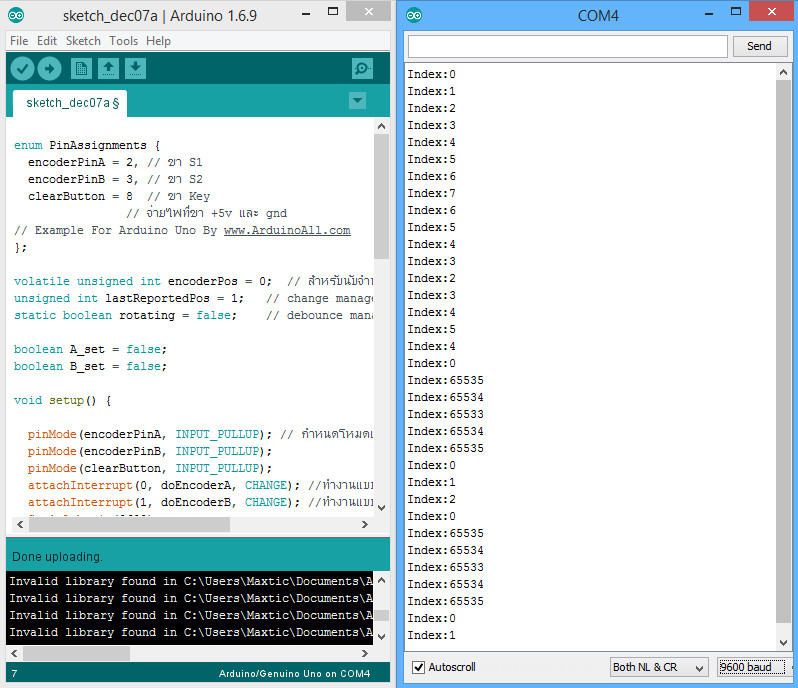

2. อัพโหลดโคดตัวอย่าง Arduino Rotary Enocder นี้แล้วหมุนดูผลลัพธ์

---

เปิดดูใน Serial Monitor จะเห็นว่าเมื่อ กดปุ่มสวิตช์ / หมุนซ้าย / หมุนขวา Rotary Encoder จะให้ค่าเปลี่ยนแปลงขึ้นลงตามที่เราเขียนโปรแกรมไว้
