#86 BMP180 Arduino สอนวิธีใช้งาน BMP180 Barometric Sensor เซนเซอร์วัดอุณหภูมิและความกดอากาศ

#86 BMP180 Arduino สอนวิธีใช้งาน BMP180 Barometric Sensor เซนเซอร์วัดอุณหภูมิและความกดอากาศ

เซนเซอร์ BMP180 Barometric sensor โมดูล GY-68 เซนเซอร์สำหรับวัดความกดอากาศและอุณหภูมิของสภาพแวดล้อม สามารถวัดได้ในช่วย 300-1100hPa สื่อสารแบบ I2C ใช้งานง่าย ต่อกับ Arduino ใช้สายไฟแค่ 2 เส้น

คุณสมบัติหลักของ BMP180

• สื่อสารแบบ I2C
• ใช้ไฟเลี้ยง 1.8-3.6V
• วัดอุณหภูมิได้ในช่วง 0-65 องศาเซลเซียส
• ความแม่นยำ +/- 0.5 องศาเซลเซียส (ที่ 25 องศาเซลเซียส)

อุปกรณ์ที่ต้องใช้ใน บทความ  สอนใช้งาน Arduino วัดอุณหภมูิและความชื้น ด้วย Sensor DHT22

• Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
• บอร์ดทดลอง Breadboard 400 Point
• สายไฟจัมเปอร์ ผู้-ผู้ ยาว 20cm. จำนวน 40 เส้น
• ฺBMP180 เซ็นเซอร์วัดอุณหภูมิและความกดอากาศ

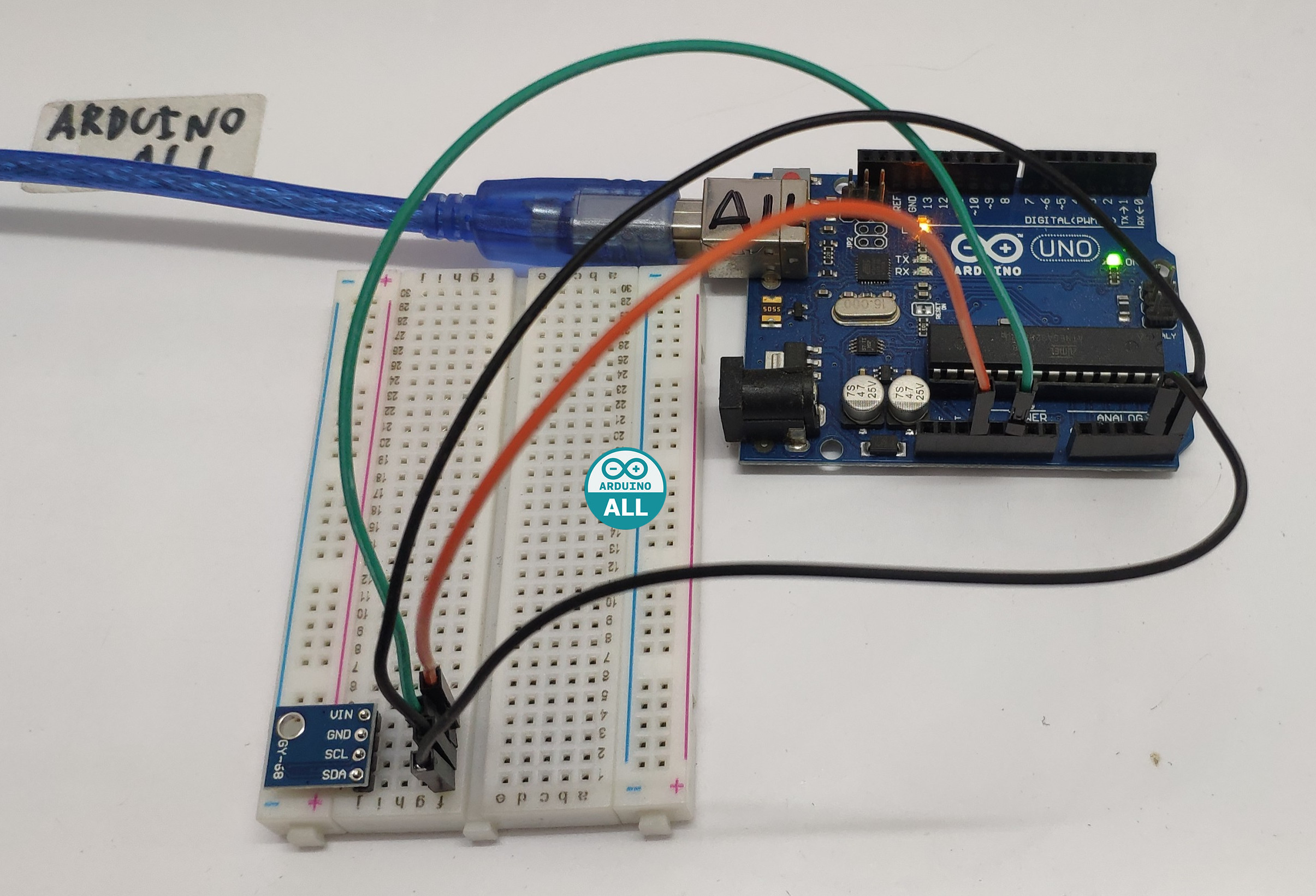

วิธีการต่ออุปกรณ์  สอนใช้งาน BMP180 Arduino สอนวิธีใช้งาน BMP180 Barometric Sensor เซนเซอร์วัดอุณหภูมิและความกดอากาศ

BMP180	Arduino Uno
Vin	3.3V
GND	GND
SDA	A4
SCL	A5

ดาวน์โหลดและติดตั้งไลบารี่ที่นี่

• https://www.arduinoall.net/arduino-tutor/code/BMP180

กำหนดค่าตำแหน่ง altitude
ก่อนจะอัพโหลดโคดเราจะต้องหาค่าตำแหน่ง altitude ที่เราอยู่ก่อน เพื่อความแม่นยำในการวัด โดยเข้าไปที่ elevationmap.net ป้อนตำแหน่งที่อยู่ที่ต้องการค้นหา แล้วกดเช็ค จะเห็นค่า altitude ตัวอย่างในคือค่า 140 เมตร

กดค้นหาปุ่มนี้ พิมพ์ thailand + จังหวัดที่ต้องการ



อัพโหลดโคดตัวอย่งนี้แล้วดูผลลัพธ์

---

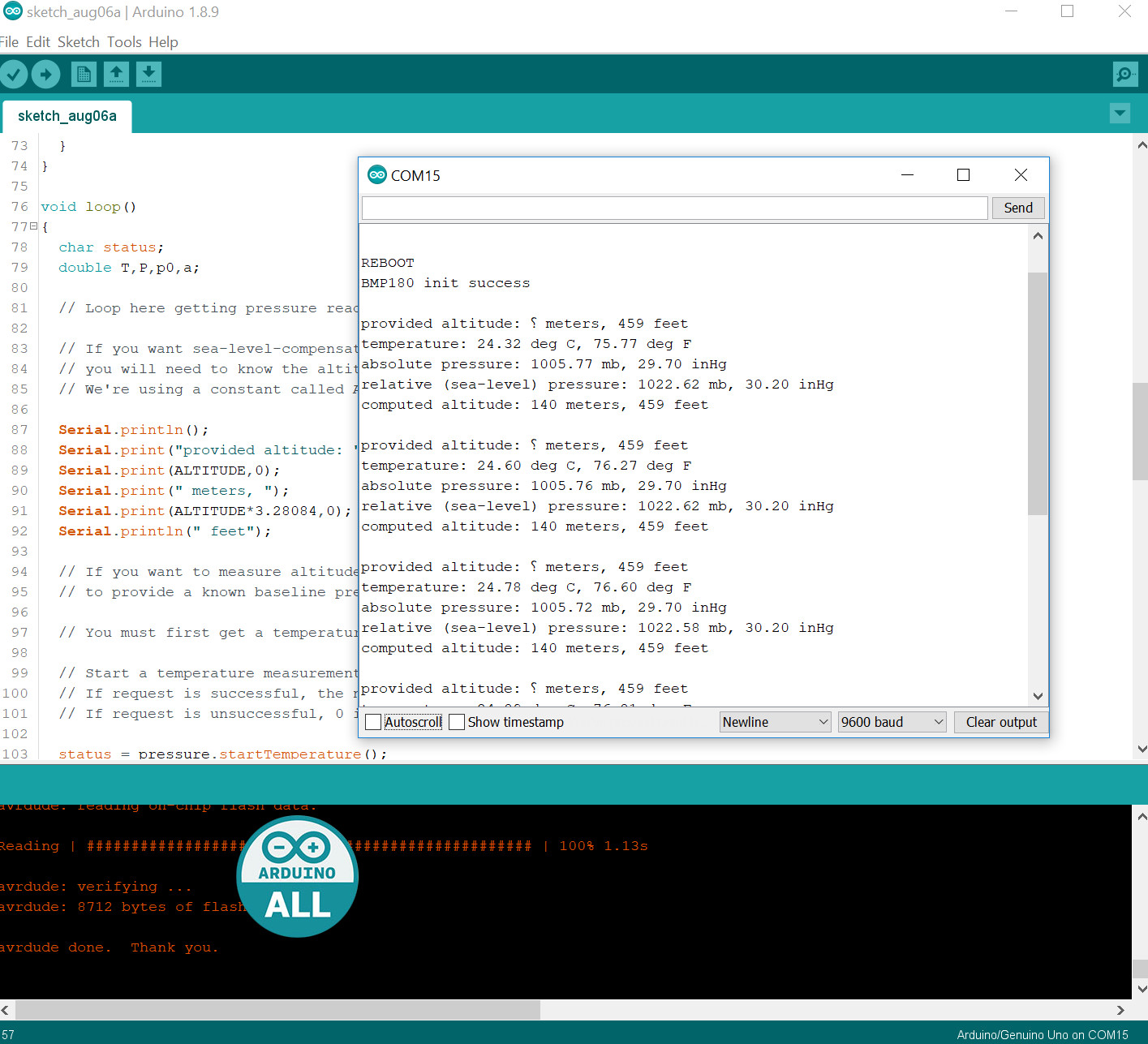

เปิด Serial Monitor จะเห็นค่าดังนี้
