#100 Arduino สอนวิธีใช้งานโมดูล จอแสดงตัวเลข 8 หลัก 0.36" MAX7219 Arduino

5 ปีที่ผ่านมา
โดย เจ้าของร้าน

Arduino สอนวิธีใช้งานโมดูล จอแสดงตัวเลข 8 หลัก 0.36" MAX7219 Arduino

อุปกรณ์ที่ใช้ทดลอง Arduino MAX7219 ดังนี้
1. ดาวน์โหลดและติดตั้งไลบารี่ดังนี้

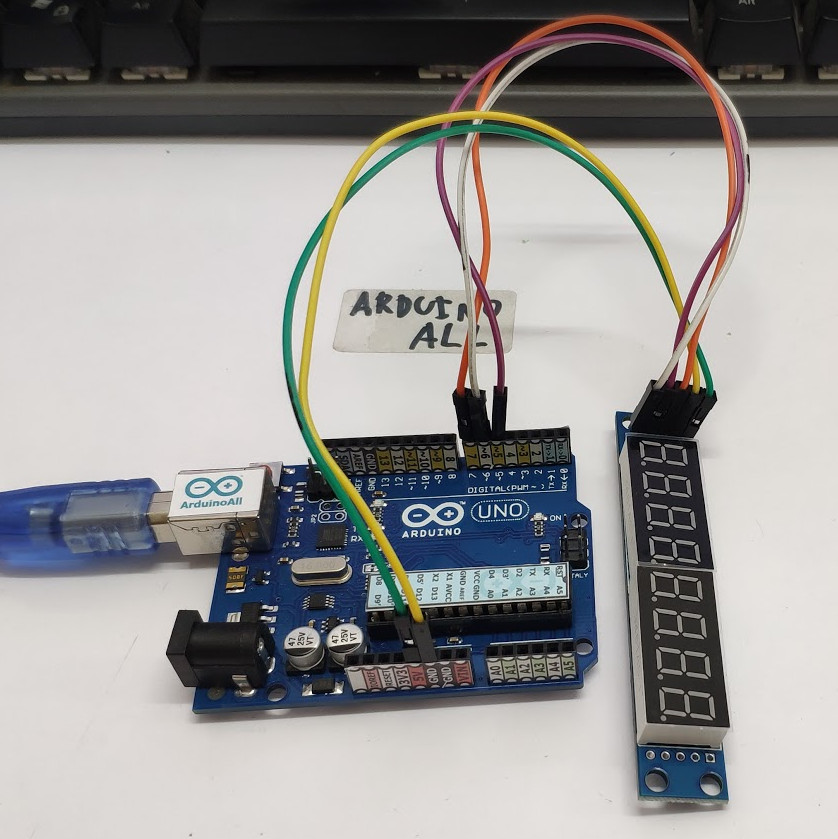

2. ต่อวงจร Arduino -> Module MAX7219 ดังนี้
  • ขา7 -> DIN
  • ขา6 -> CLK
  • ขา5 -> CS/LOAD
  • 5V -> VCC
  • Gnd -> Gnd


3. อัพโหลดโคดตัวอย่างนี้แล้วดูผลลัพธ์

---

จะเห็นว่าเราสามารถแสดงตัวเลขออกจอ 7 segment แบบ 8 หลักได้แล้ว
