#104 Arduino GY-30 สอนวิธีใช้งานเซนเซอร์ความเข้มแสง GY-30 BH1750FVI GY-30

#104 Arduino GY-30 สอนวิธีใช้งานเซนเซอร์ความเข้มแสง GY-30 BH1750FVI GY-30

เซนเซอร์ GY-30 BH1750FVI เป็นเซนเซอร์สำหรับวัดความเข้มแสง ให้ค่าเอาต์พุตเป็นความเข้มแสงหน่วยเป็น lux สามารถใช้ร่วมกับ Arduino ได้ง่าย ๆ ดังตัวอย่างนี้



อุปกรณ์ทดลอง Arduino GY-30

• Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
• บอร์ดทดลอง Breadboard 400 Point
• สายไฟจัมเปอร์ ผู้-ผู้ ยาว 20cm. จำนวน 40 เส้น
• GY-30 เซ็นเซอร์ วัดความเข้มแสง Ambient Light Sensor Module (BH1750FVI)

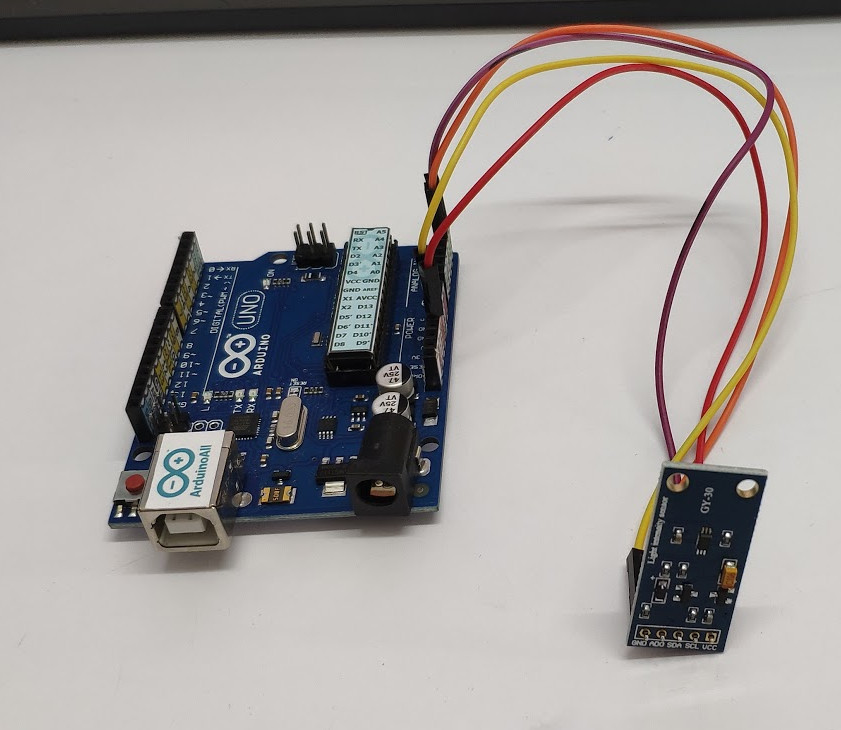

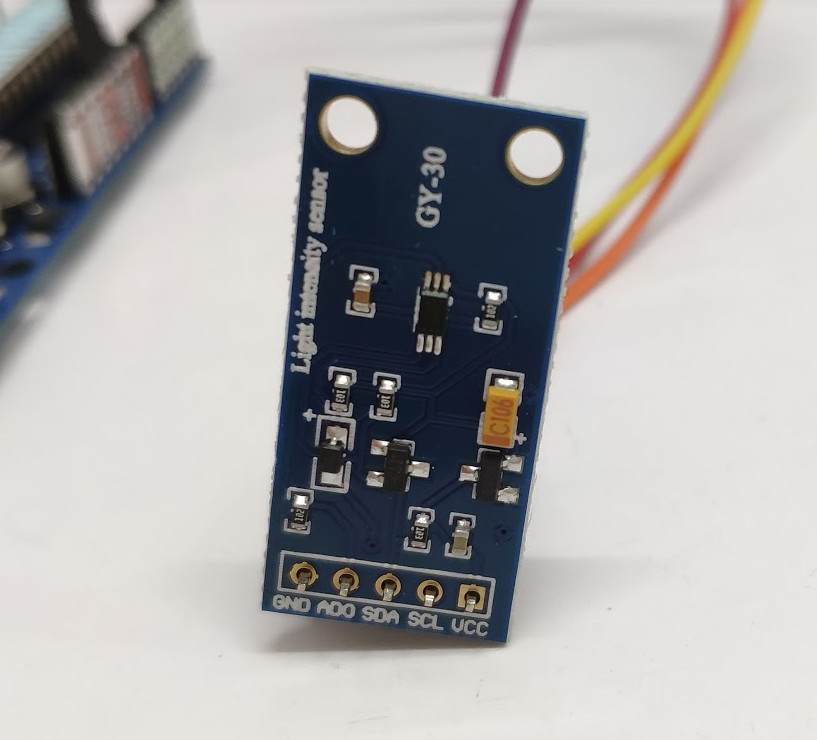

1. GY-30 อุปกรณ์การต่อใช้งาน Arduino กับเซนเซอร์ GY-30 BH1750FVI ดังนี้

• VCC - 5V
• GND - GND
• SDA - A4
• SCL - A5

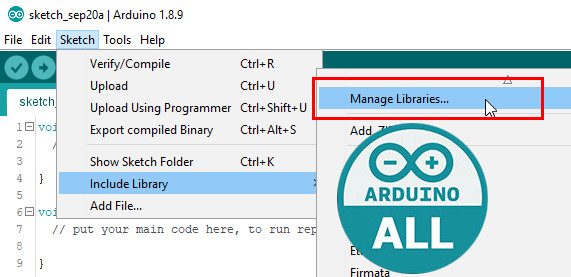

2. ติดตั้งไลบารี GY-30 BH1750 ที่เมนู Manage Libraries หาชื่อว่า BH1750FVI ดังนี้





3. อัพโหลดโคดตัวอย่าง Arduino GY-30 นี้

---

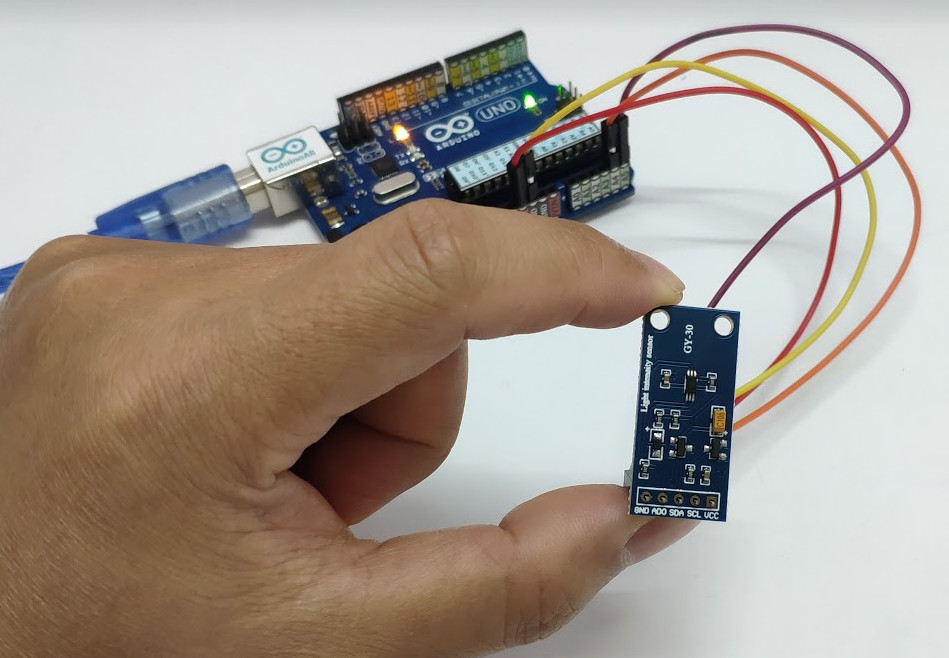

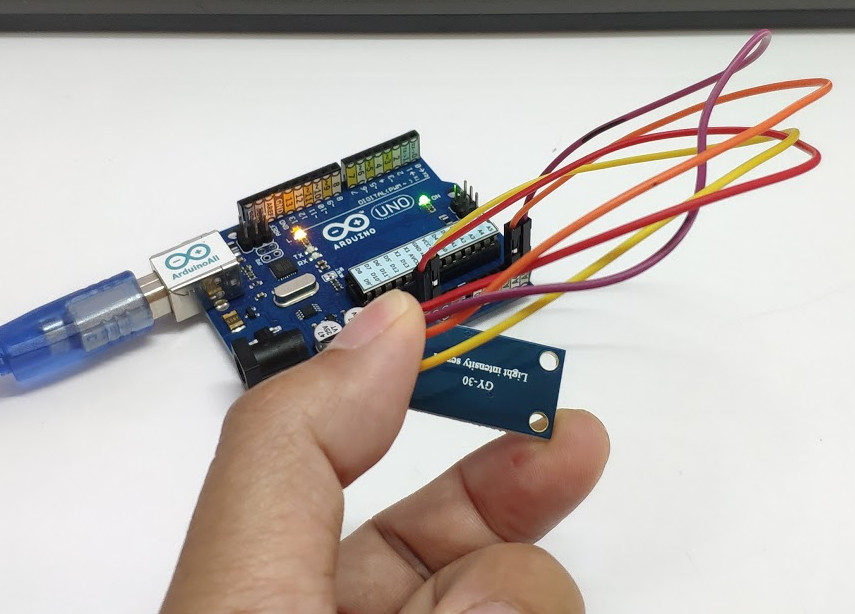

ดูผลลัพธ์ที่ SerialMonitor ทดลองใช้มือบังแสงเซนเซอร์ GY-30 จะเห็นค่าความเข้มแสงที่เปลี่ยนแปลง โดยหน่วยวัดคือ LUX
