NodeMCU ESP8266 / ESP8285 Arduino #17 ESP8266 OLED : ESP8266 แสดงผลออก จอ OLED

8 ปีที่ผ่านมา

โดย เจ้าของร้าน

ESP8266 ติดต่อกับ OLED

จอ OLED แสดงผลได้ชัดเจน ประหยัดพลังงาน แสดงผลแบบกราฟฟิกส์ ที่นิยมใช้เป็นขนาด 128x64 pixel เราสามารถสั่งงานทุกจุดบนหน้าจอ เพื่อสร้างเป็นภาพ หรือข้อความได้ตามที่เราต้องการ จอ OLED สามารถเชื่อมต่อกับ Arduino แบบ I2C ได้ ดังนั้น NodeMCU ก็สามารถติดต่อกับจอ OLED ได้เช่นกัน

การต่อขา NodeMCU LCD

Vin – VCC
GND – GND
D1 – SCL
D2 – SDA

โคดตัวอย่าง Arduino ESP8266 NodeMCU OLED

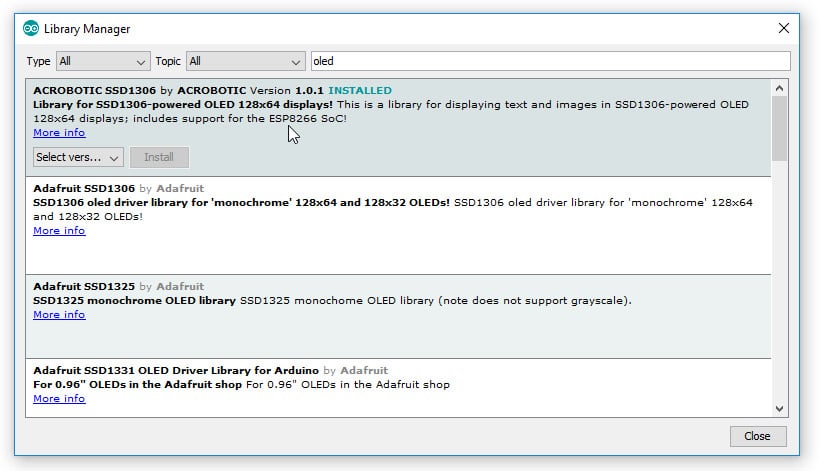

ลงไลบารี จอ OLED เลือกไลบารีชื่อ ACROBOTIC SSD1306 ดังนี้
เขียนโคดดังนี้

#include "Wire.h"
#include "ACROBOTIC_SSD1306.h"

void setup()
{
Wire.begin();
oled.init(); // สั่งให้จอ Oled เริ่มทำงาน
oled.clearDisplay(); // ล้างภาพหน้าจอ
oled.setTextXY(0,0); // เลื่อน cursor ไปที่บรรทัดที่ 0 ตำแหน่งที่ 0
oled.putString("Welcome To");
oled.setTextXY(1,5); // เลื่อน cursor ไปที่บรรทัดที่ 1 ตำแหน่งที่ 5
oled.putString("ArduinoALL");
oled.setTextXY(3,0); // เลื่อน cursor ไปที่บรรทัดที่ 3 ตำแหน่งที่ 0
oled.putString("ESP8266 NodeMCu");
oled.setTextXY(4,0); // เลื่อน cursor ไปที่บรรทัดที่ 4 ตำแหน่งที่ 10
oled.putString("Tutor");
}

void loop()
{
}
