ESP8266 NodeMCU : ใช้งานจริงให้คุ้มค่า

1. ต่อเฉพาะ ESP8266
2. กรณีมีการรออ่านค่าเป็นระยะ ให้ใช้คำสั่ง Deep Sleep
3. ต่อวงจรเรกูเลต 3.3V

1. ต่อเฉพาะ ESP8266-12E

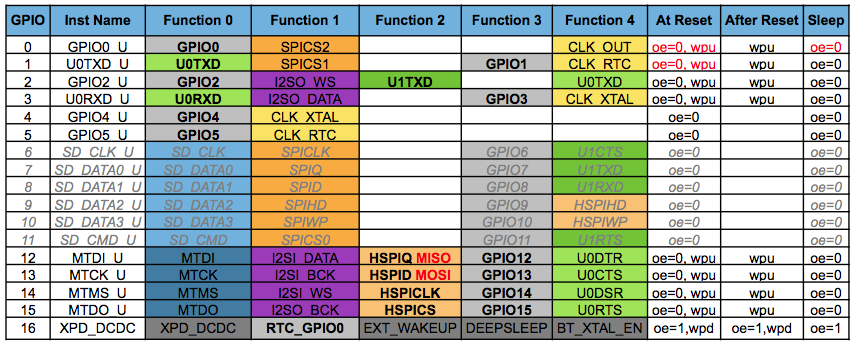

2. เลือกบอร์ดเป็น NodeMCU และเลือกขาเหมือนกัน โดยเปรียบเทียบจาก GPIO หรือเรียกเป็นเลขตามขา เช่น GPIO2 คือเลข 2 , GPIO12 คือเลข 12
3. อัพโหลดโคดไฟกระพริบ

   /*
   ESP8266 Blink
   Blink the blue LED on the ESP-01 module
   This example code is in the public domain

   The blue LED on the ESP-01 module is connected to GPIO1
   (which is also the TXD pin; so we cannot use Serial.print() at the same time)

   Note that this sketch uses LED_BUILTIN to find the pin with the internal LED
   */

   void setup() {
   Serial.begin(9600);
   Serial.println("OK");
   pinMode(2, OUTPUT); // Initialize the LED_BUILTIN pin as an output
   }

   // the loop function runs over and over again forever
   void loop() {
   Serial.println("OK");
   digitalWrite(2, LOW); // Turn the LED on (Note that LOW is the voltage level
   // but actually the LED is on; this is because
   // it is acive low on the ESP-01)
   delay(1000); // Wait for a second
   digitalWrite(2, HIGH); // Turn the LED off by making the voltage HIGH
   delay(2000); // Wait for two seconds (to demonstrate the active low LED)
   }

4. กรณีมีการรอเช็คค่าเช่น วัดอุณหภูมิทุก 30 นาที ควรใช้คำสั่ง deep sleep จะทำให้อยู่ได้นานมากขึ้น

แหล่งจ่ายไฟ

1. แนะนำให้ใช้ถ่าน AA x 3 ก้อน
2. วงจรเรกูเลต 3.3V
3. ใช้ตัวเก็บประจุขนาดเล็กเช่น 0.1uf เพื้อกรองสัญญาณรบกวนความถี่สูง
4. และใช้ตัวเก็บประจุค่า 2200-4700uf ต่อเพื้อป้องกันสัญญาณรบกวนและไฟตกได้ชั่วคราว
