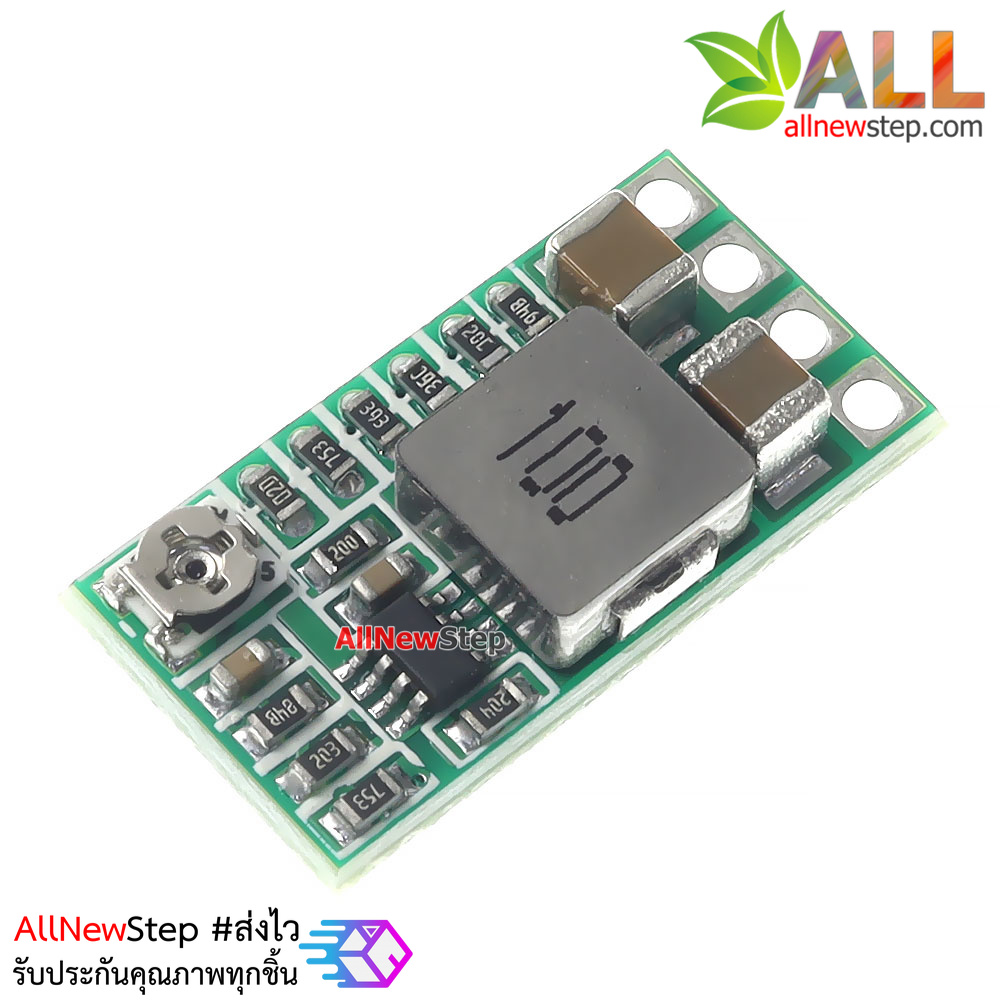

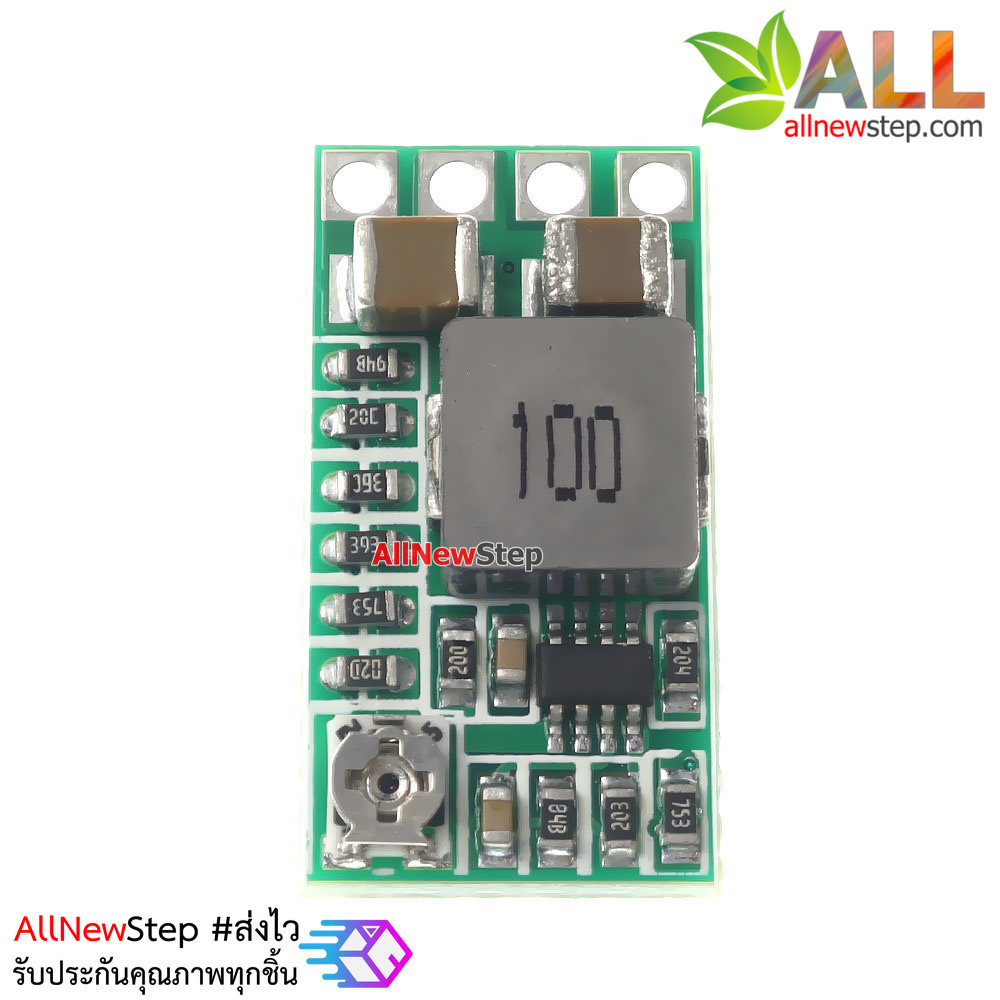

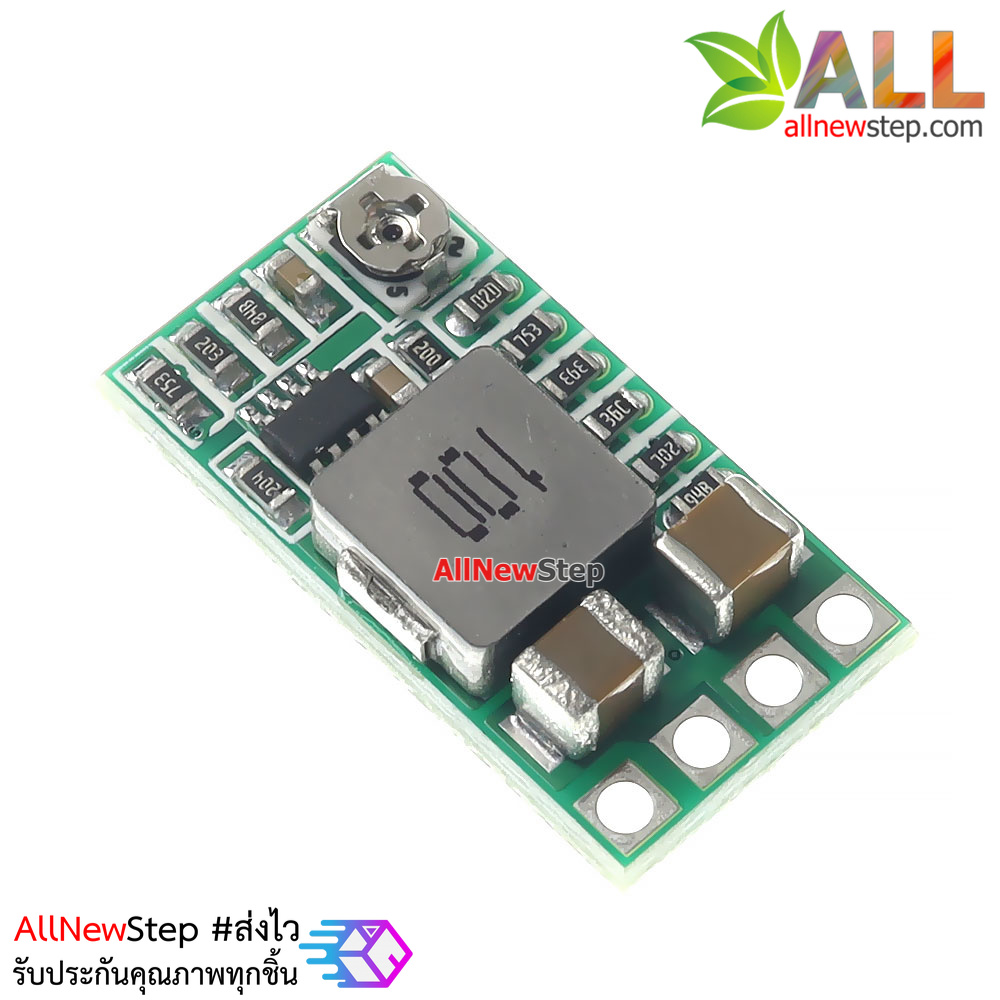

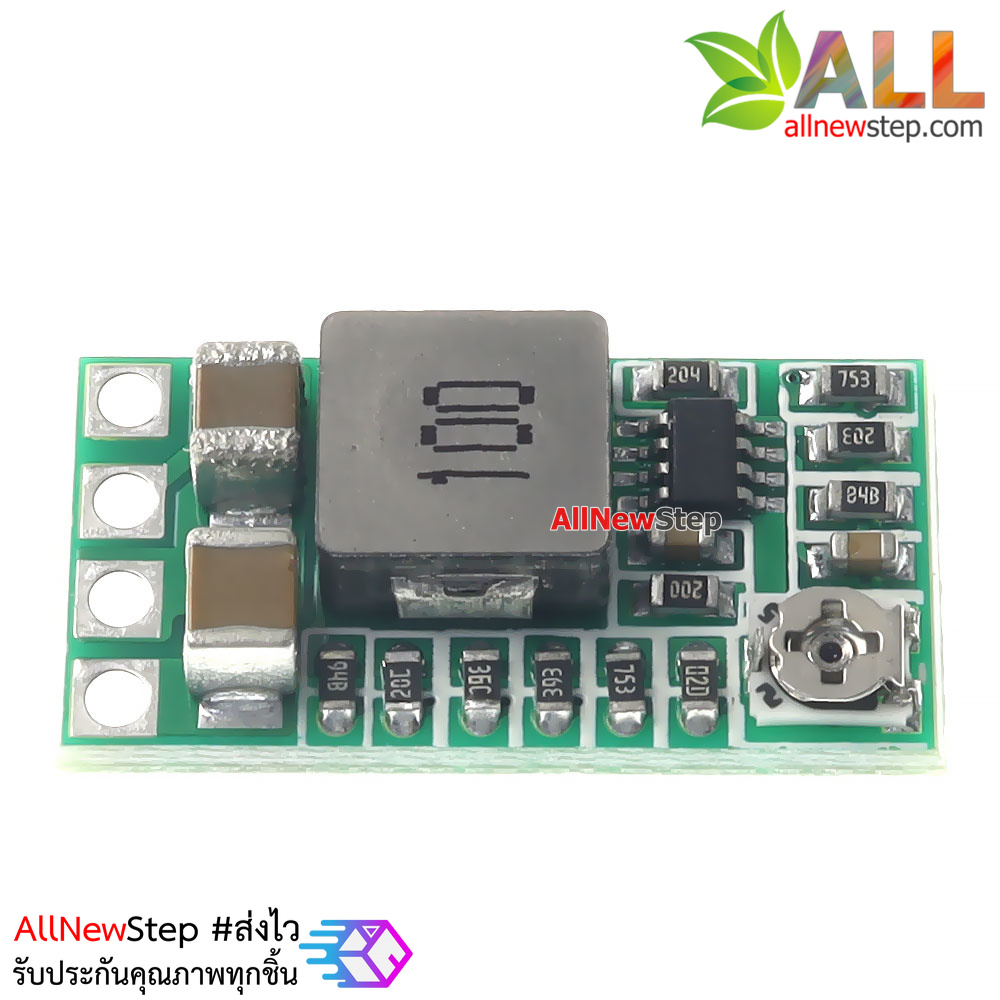

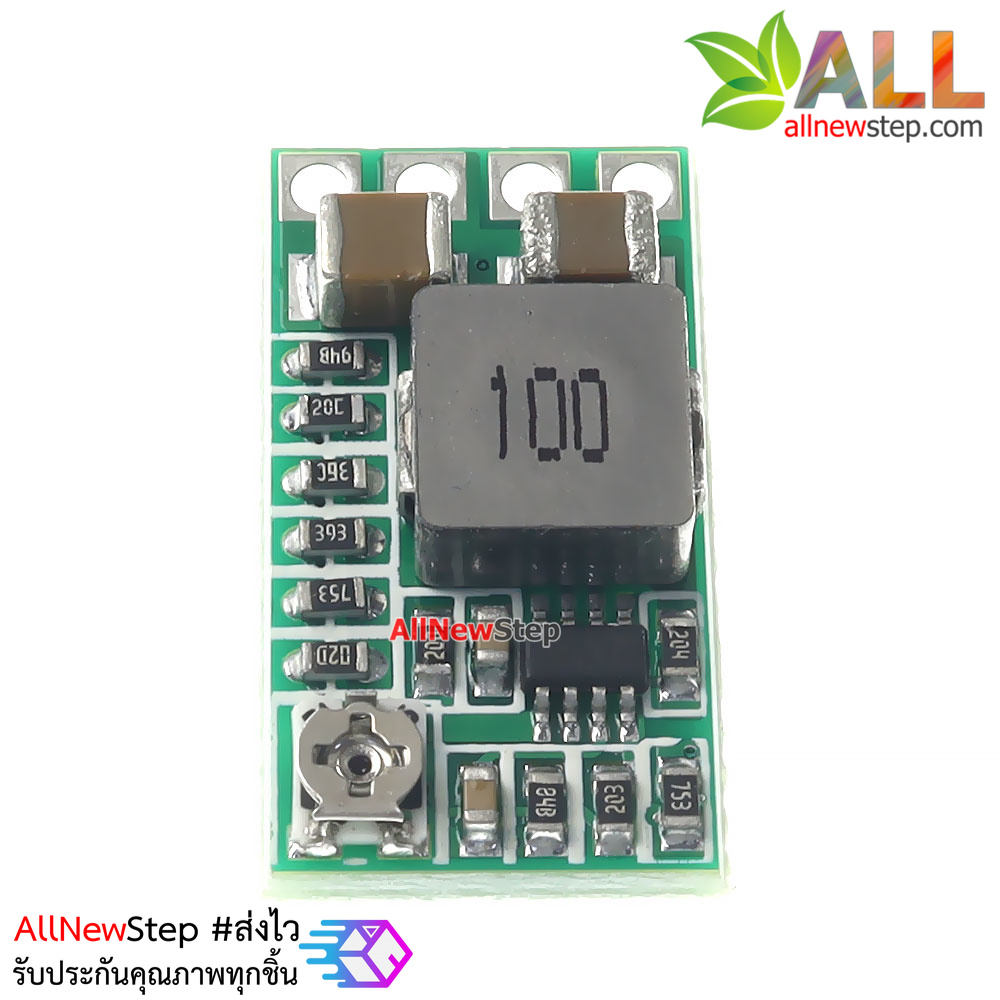

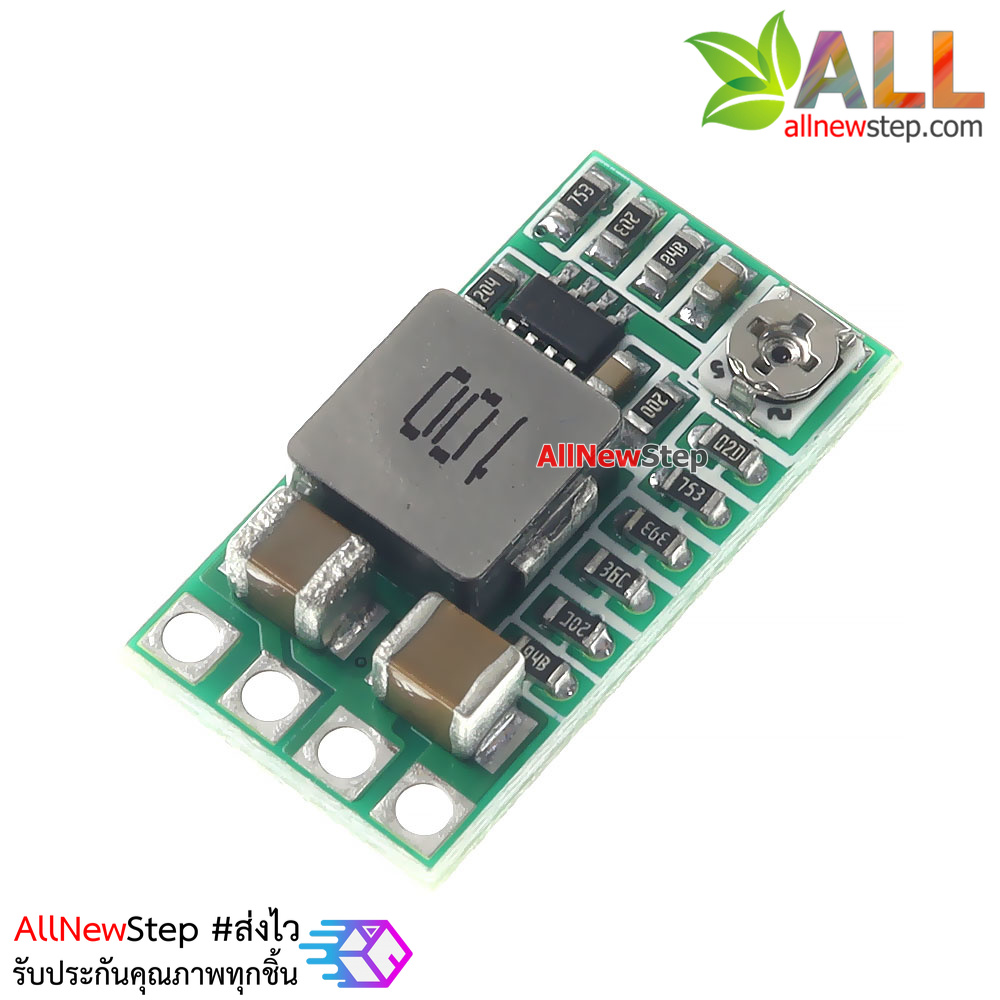

โมดูลสเตปดาวน์ขนาดเล็กพิเศษ 4-18V เป็น 17-1.8V 3A แบบฟิกค่าและปรับค่าได้
| รหัสสินค้า | A1165 |
| หมวดหมู่ | เรกูเลเตอร์ Step Down |
| ราคา | 28.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
โมดูลสเตปดาวน์ขนาดเล็กพิเศษ 18-4V เป็น 17-1.8V 3A แบบฟิกค่าและปรับค่าได้
โมดูลสเตปดาวน์ 4.5-18V to 1.8-17V 3A จ่ายกระแสสูงสุดที่ 3A สามารถเลือกปรับได้หลายแบบ
- ปรับค่าได้ 0.8-17V ที่ตัวต้านทานปรับค่าได้บนบอร์ด
- ฟิกที่ 12V
- ฟิกที่ 9V
- ฟิกที่ 5V
- ฟิกที่ 3.3V
- ฟิกที่ 2.5V
- ฟิกที่ 1.8V
- ขา EN ปล่อยลอยโมดูลทำงาน / ต่อกับ GND โมดูลไม่ทำงานไฟออกเป็น 0V
โดยบัดกรีเชื่อมจุดตั้งค่า แบบฟิกค่าจะดีกว่าแบบปรับค่าได้ ตรงที่ไม่ต้องผ่านตัวต้านทานปรับค่าได้ ซึ่งเมื่อใช้ไปนาน ๆ ค่าอาจจะคลาดเคลื่อนได้ บอร์ดมีขนาดเล็กพิเศษ จึงสามารถนำไปใช้กับวงจรต่าง ๆ ได้สะดวก
*** อย่าลืมบัดกรีเลือกโหมดก่อนใช้งาน ถ้าไม่บัดกรีจะเป็นแบบ ปรับค่าได้
ข้อมูล โมดูลสเตปดาวน์ขนาดเล็ก 4.5-18V to 0.8-17V 2A
- The new original imported chips US , definitely not homemade chips, disassemble chip.
- Output current max. 3A , long-running 2.1A, sufficient margin.
- new design , circuit design does not require electrolytic capacitors and tantalum capacitors (electrolytic capacitor life is short, tantalum risk of explosion). Now with the use of high-end circuit of large-size solid ceramic capacitors (MCC) 2 Ke .
- The new program uses synchronous rectification circuit conversion efficiency is very high, in turn 5V 0.7A 6.5V when efficiency up to% 97.5 , 12V turn 5V 1A, they also reached 94%, unlike some peers efficiency is only 60-70% . (Efficiency test removed the input reverse polarity protection diode and fuse drop).
- The high current shield inductance, low resistance , to maximize conversion efficiency. Reduce heat.
- Ultra-small size, 20 (L) * 11 (W) * 5 (H) mm, the whole network the minimum .
- Ultra-low quiescent current, quiescent current of 0.85 mA . Connected to the car battery without adding switches can be connected to the cigarette lighter line or the ACC power cable line.
- Output Integrated adjustable and fixed voltage, fixed output does not need customization, direct can be very voltage, potentiometer can adjust, versatility is very strong on the board under the spot welding
- Integration enabled port, default mode of operation, low close, bring convenience to control
- 78 series can be used to replace linear regulators, such as 7805 7812, and so on.
Module parameters
- Module Properties: non-isolated step-down module (BUCK) synchronous rectifier
- Input voltage: the DC 4.5-18V
- Output voltage: integrated adjustable and fixed output, the back can choose a fixed output voltage
- Adjustable range (0.8-17V), fixed voltage (1.8V 2.5V 3.3V 5V 9V 12V)
- Output Current: maximum 3A (Please note that full cooling), the actual test input 12V 1.5A output less heat without special treatment.
- Conversion efficiency: up to 97.5% (6.5 turn 5V 0.7A)
- Switching frequency: 5 00KHz
- Output ripple: 2 0mV about (12V turn 5V3A) 20M-bandwidth
- Operating temperature: Industrial grade (-40 ℃ to + 85 ℃) (the higher the temperature, the smaller the output power)
- Output Overvoltage Protection: None
- Full load temperature rise: 40 deg.] C
- Static current: 0.85 Haoan
- Load regulation: ± 1 %
- Voltage regulation: ± 0.5%
- Dynamic response speed: 5% 200uS
- Output short circuit protection: Yes, do not short-circuit a long time
- Input reverse polarity protection: None, input reverse polarity protection diode
- Enable control: Yes, high work, low stop working, high level 2-5V, a low level of about 0V. The default input with internal pull-up to the positive electrode.
- Connection: Welding
- Input: Welding
- Output: welding / pin
- Welding hole spacing: 2.54 mm
