Motor Drive Module L298N
| รหัสสินค้า | A124 |
| หมวดหมู่ | โมดูลขับมอเตอร์ / อุปกรณ์ IO |
| ราคา | 45.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า

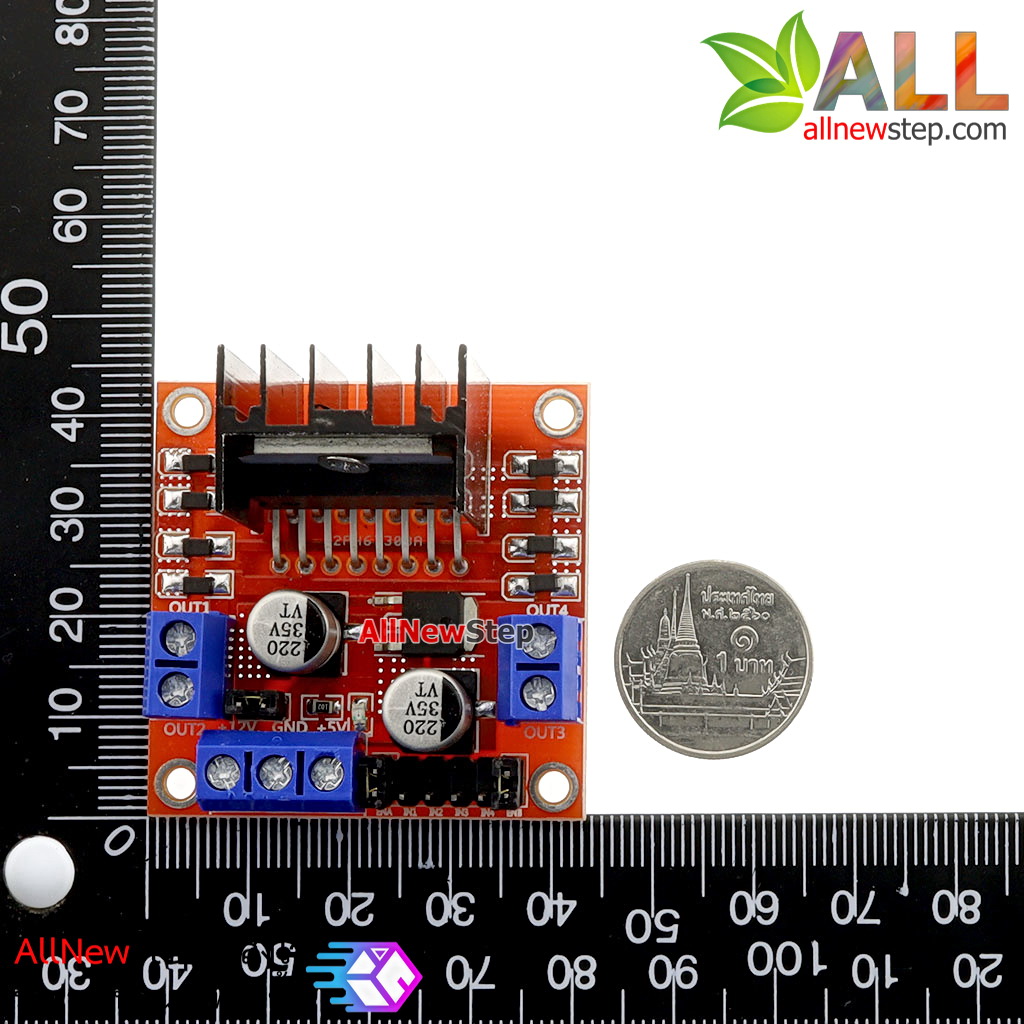

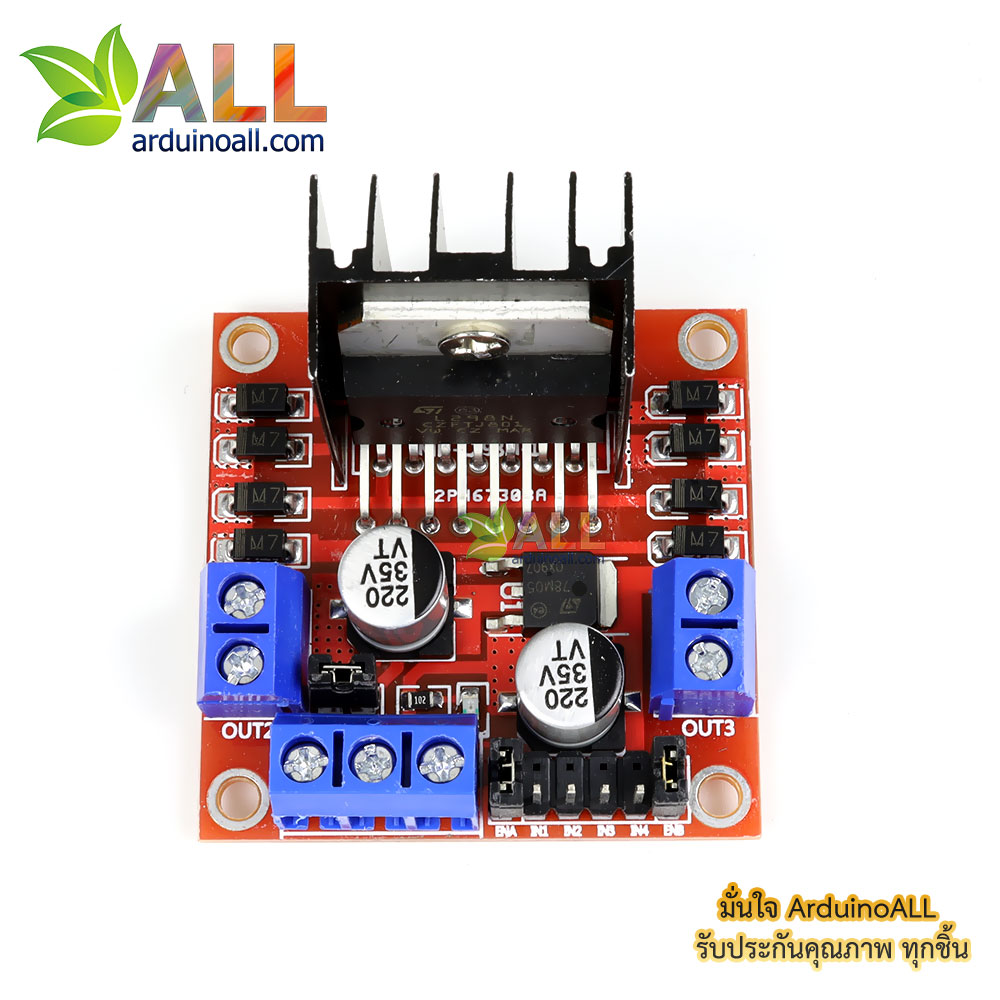

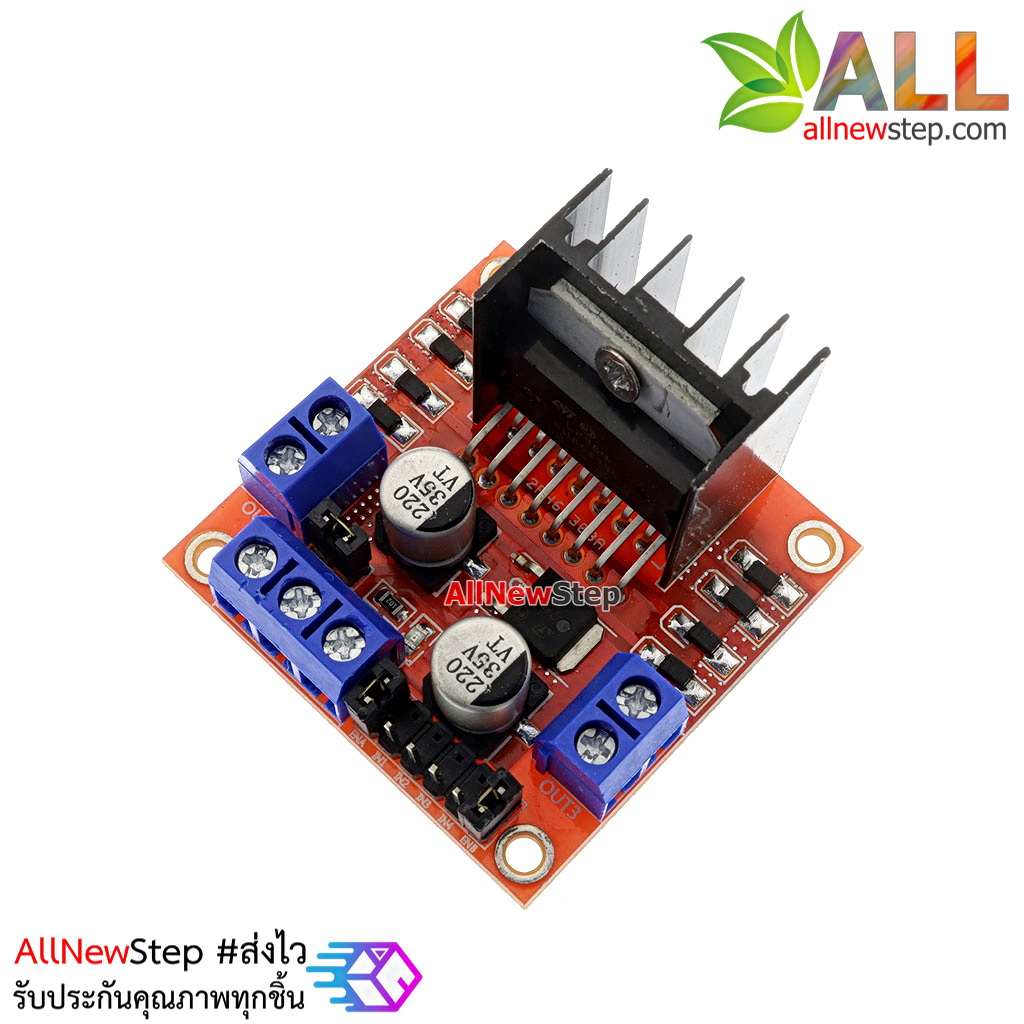

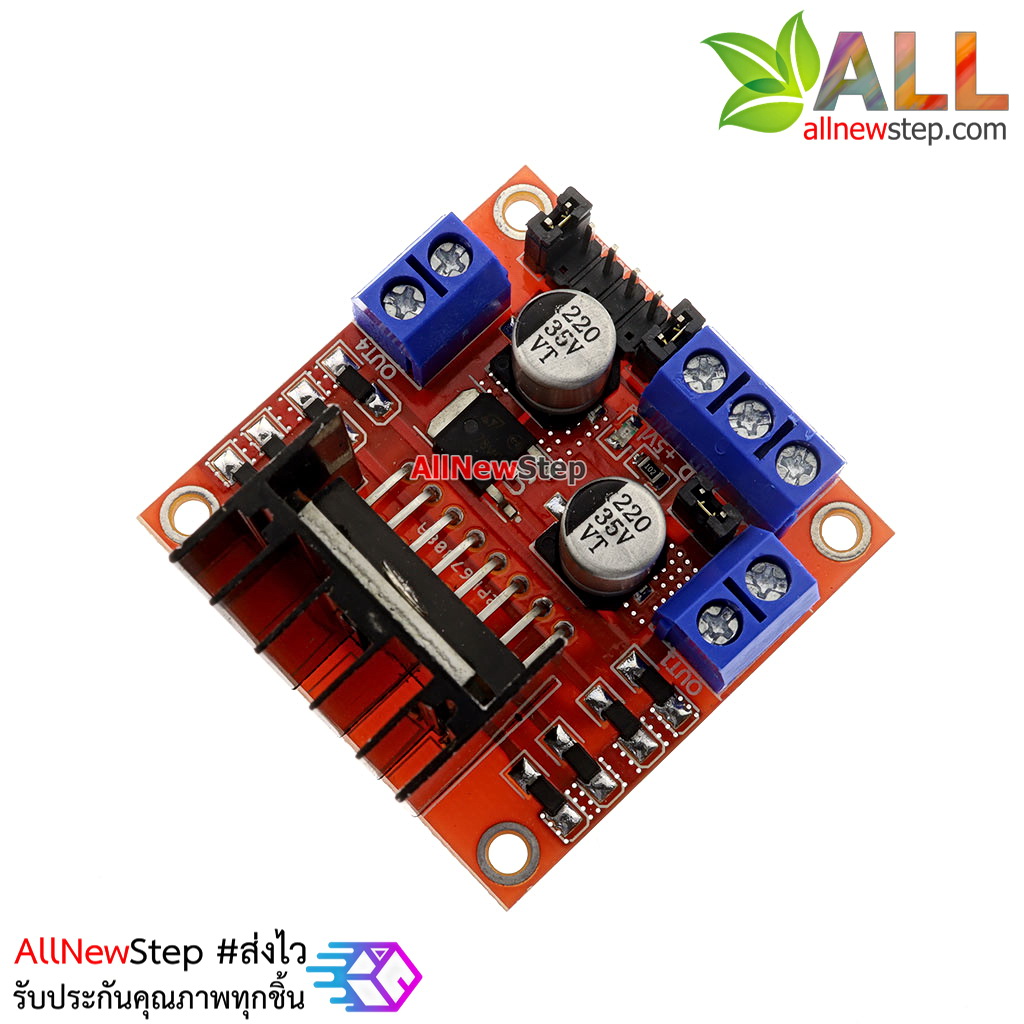

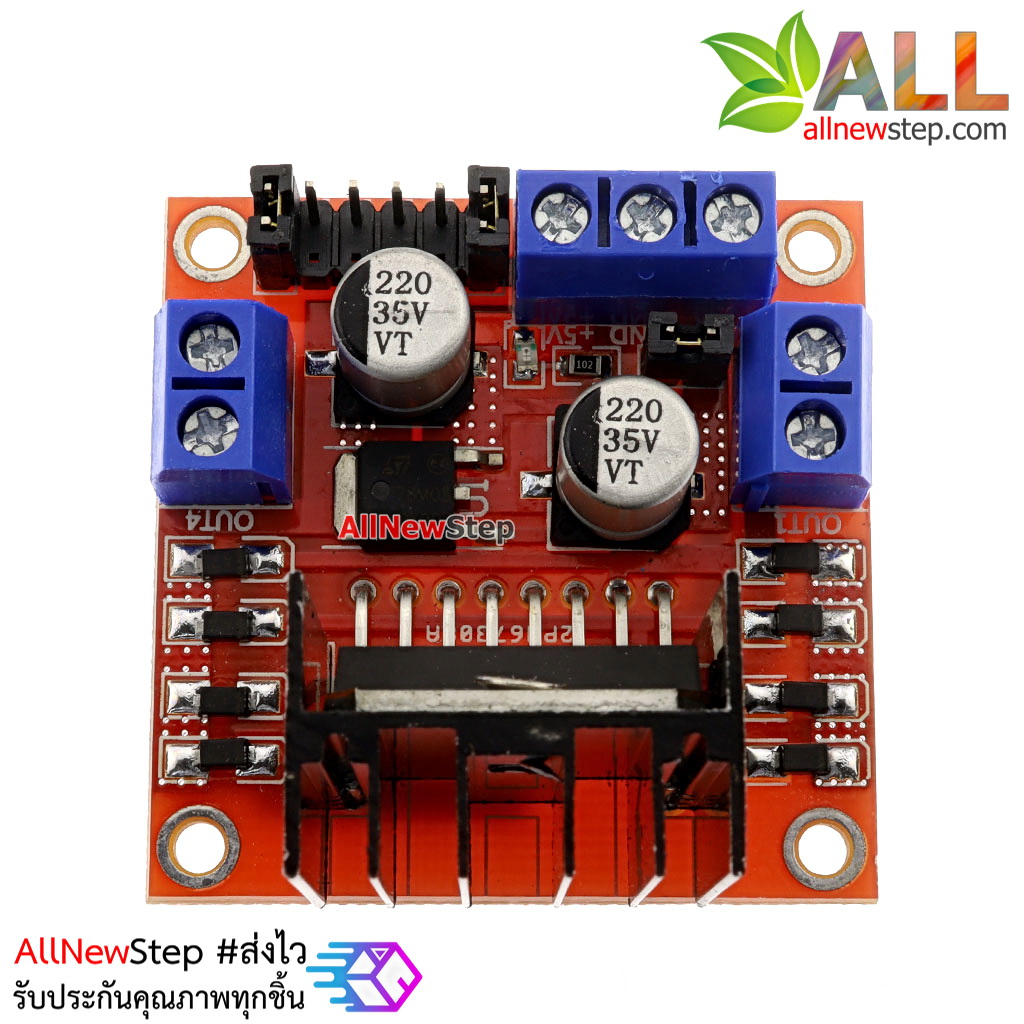

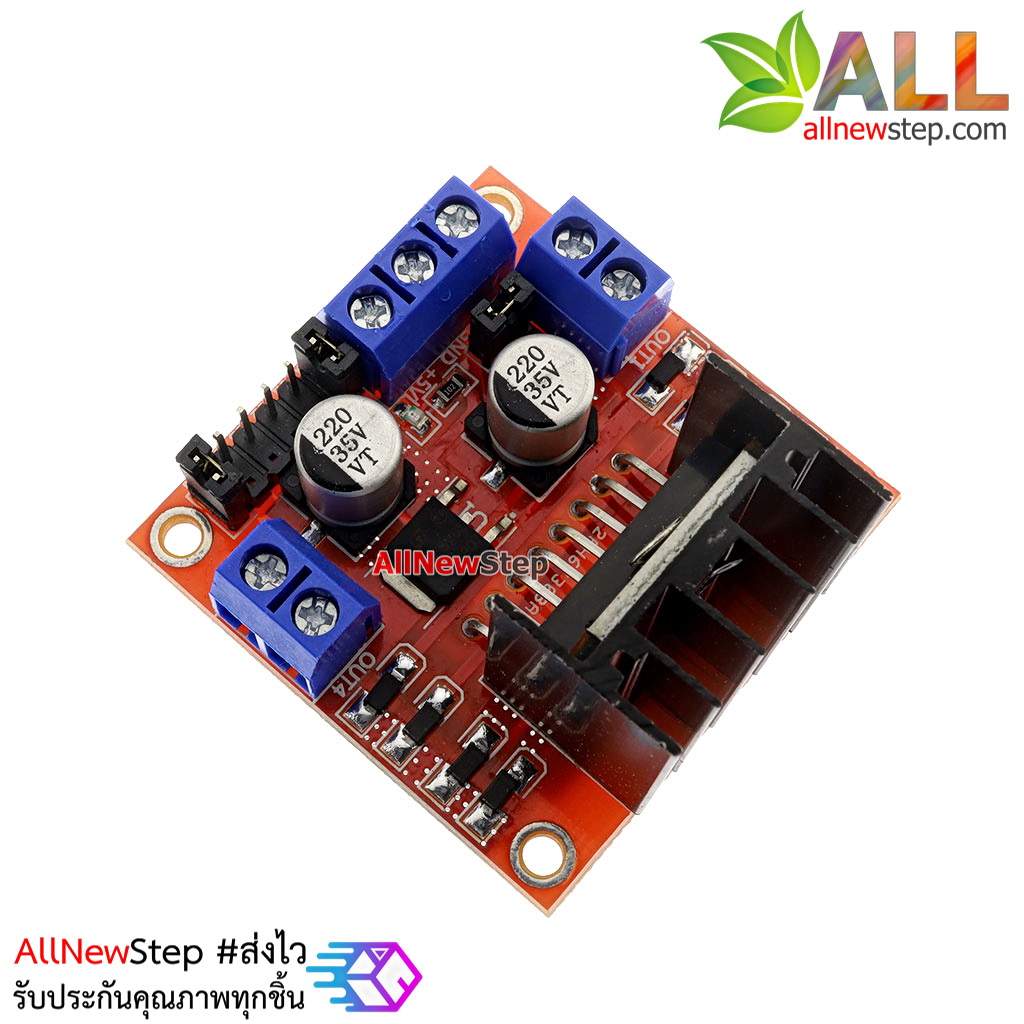

Motor Drive Module L298N
ขับมอเตอร์ได้ 2 ตัวแบบแยกอิสระ สามารถควบคุมความเร็วมอเตอร์ได้ ใช้ไฟ 5 โวลต์ สามารถรับไฟเข้า 7-35 โวลต์ได้ มีวงจรเรกูเลตในตัว ขับกระแสสูงสุด ข้างละ 2A
โมดูล Motor Driver L298N เป็นโมดูลไดรฟ์มอเตอร์สำหรับควบคุมมอเตอร์ DC และมอเตอร์ขั้นบันได (Stepper Motor) โดยมีคุณสมบัติดังนี้:
- ควบคุม 2 ช่องมอเตอร์: L298N สามารถควบคุมมอเตอร์ DC 2 ตัวในเวลาเดียวกันหรือมอเตอร์ขั้นบันได 1 ตัวได้.
- ความสามารถในการขับด้วยแรงดัน: รองรับการขับแรงดันตั้งแต่ 7V ถึง 35V และกระแสสูงสุด 2A ต่อช่อง (แต่ควรใช้กระแสต่ำกว่าเพื่อความปลอดภัยและยืนยาวของอุปกรณ์).
- ควบคุมทิศทางและความเร็ว: สามารถควบคุมทิศทางการหมุนและความเร็วของมอเตอร์โดยการใช้ PWM (Pulse Width Modulation) จากบอร์ด Arduino หรือบอร์ดควบคุมอื่นๆ.
- ฟีเจอร์ป้องกัน: มีการป้องกันไฟย้อนกลับ ตอนเวลาปิดเครื่อง
การใช้งาน L298N กับ Arduino หรือบอร์ดควบคุมอื่นๆ ค่อนข้างง่ายและใช้งานได้กับมากมายโปรเจกต์ต่างๆ ที่ต้องการการควบคุมมอเตอร์ ไม่ว่าจะเป็นรถควบคุมได้ระยะไกล, แขนกล, หรือระบบอัตโนมัติต่างๆ.
🛍 หากคุณเป็นคนที่สาย DIY, ไม่ควรพลาด! เพิ่มลงในตะกร้าและสั่งซื้อได้เลยวันนี้!
Motor Drive Module L298N

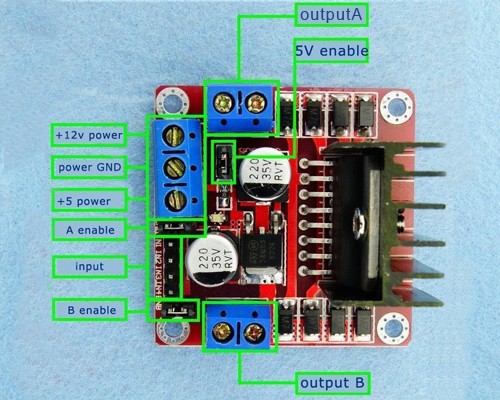

This module is integrated with a built-in 5V power.When the drive voltage is 7V-35V, it can enable the onboard 5V logic power supply;afterthe power supply,don't input voltage in the interface+5V power supply,but you can lead the 5V for external use.
when ENA enable IN1 IN2 control OUT1 OUT2
when ENB enable IN3 IN4 control OUT3 OUT4
Applied cases:
1 Driving stepper motor
The connection of driving a common 4 line 2 phase electric motor is shown in below figure
after enable ENA ENB
Input the following driving timing from IN1-IN4，then the speed and direction of the stepper
motor can be controlled
2 Driving DC motor
Because the module is drived by double H bridge,it can drive two motors simultaneously.
The connecting method is shown inbelow figure
after enable ENA ENB
You can imput the speed and direction of PWM signal drive motor 1 from IN1 IN2
You can imput the speed and direction of PWM signal drive motor 2 from IN1 IN2
The signal is shown in the figure
ข้อมูลเพิ่มเติม Motor Drive Module L298N
- http://sun-pec.com/Pics/VM/Sunpec-PCB-DC-Stepper-Motor-Controller-L298N.pdf
- ข้อมูล DataSheet IC L298N
- สอบการใช้งานเพิ่มเติมถามได้ที่กระทู้นี้ http://www.arduinoall.com/webboard/viewtopic/8
