NE555 Square Wave Signal Generator Frequency & Duty Cycle Adjustable
| รหัสสินค้า | A1221 |
| หมวดหมู่ | โมดูลกำเนิดสัญญาณ Signal Gennerator |
| ราคา | 32.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า

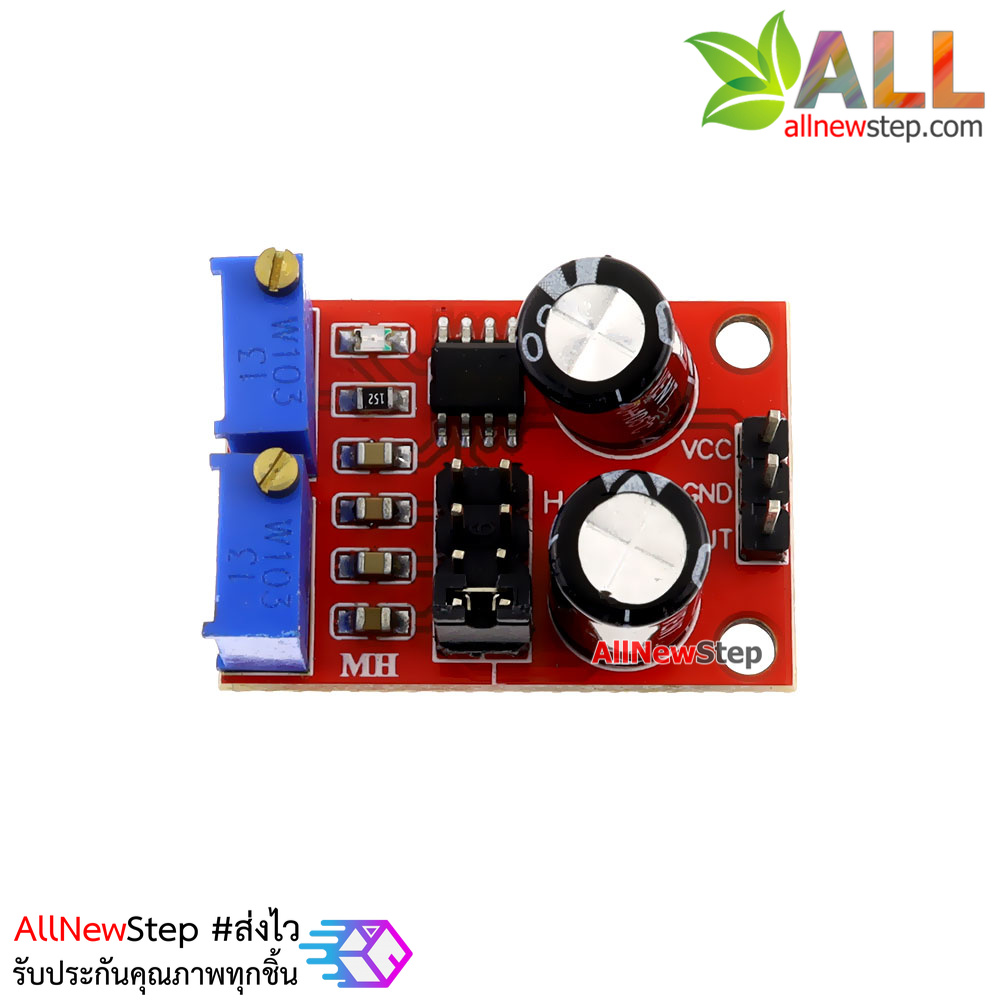

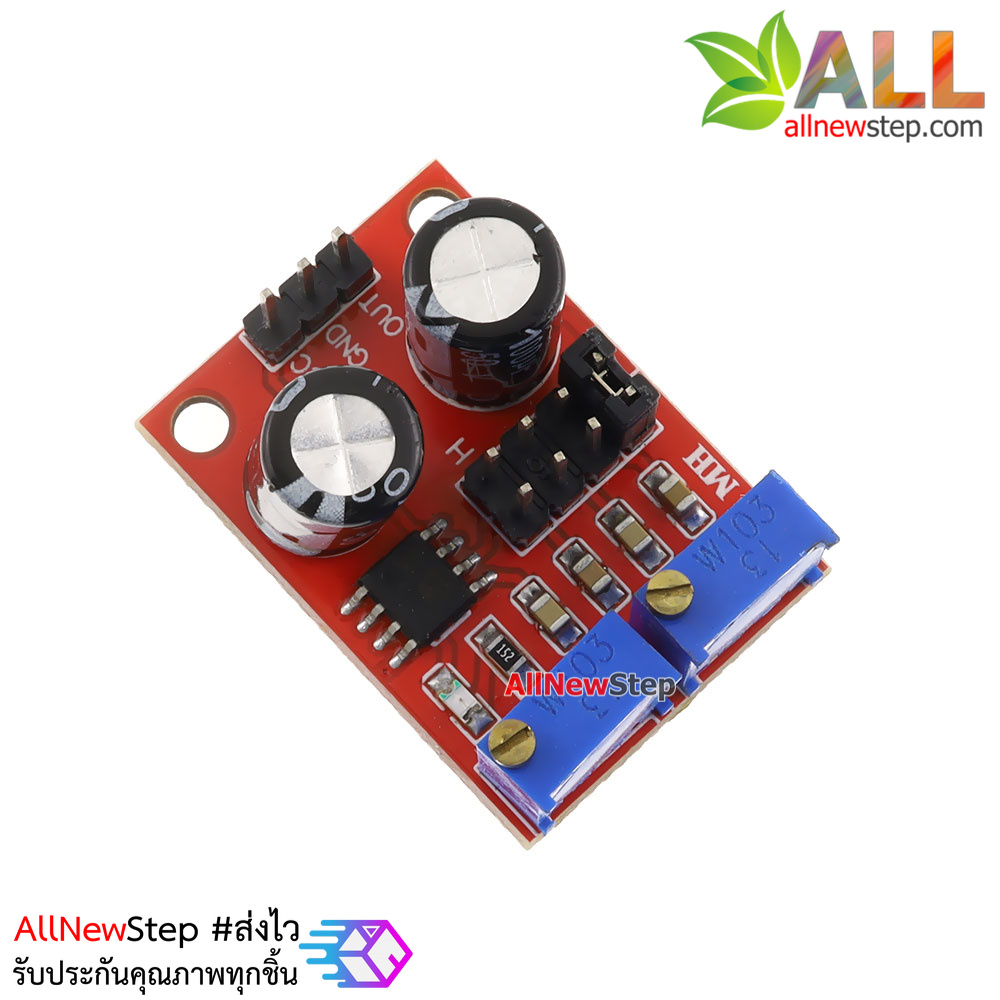

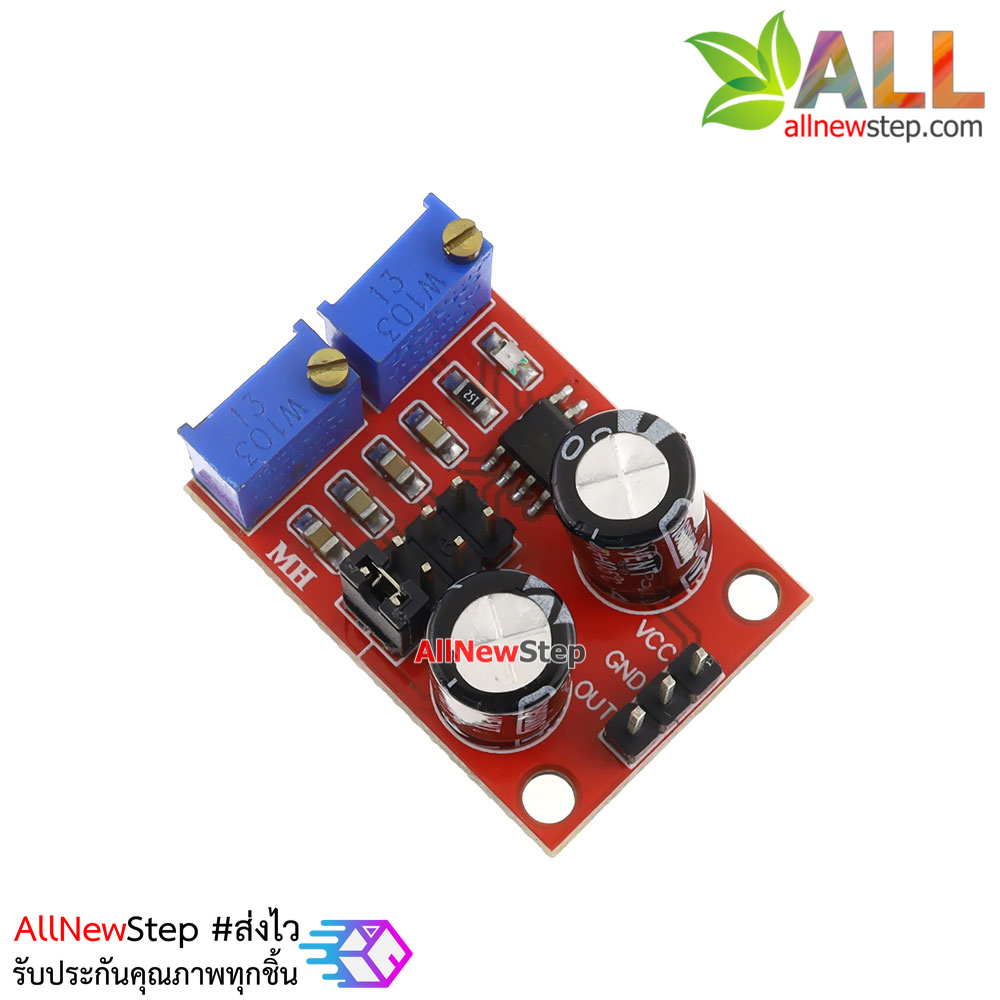

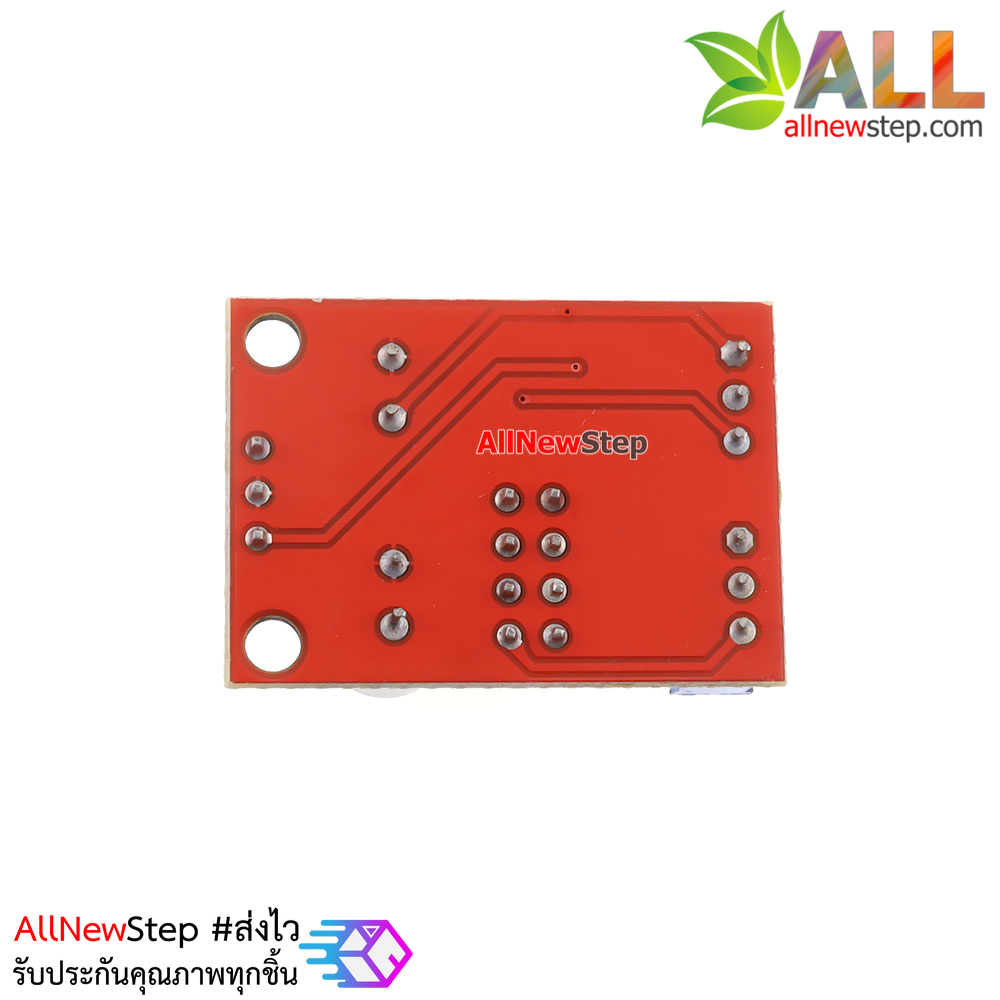

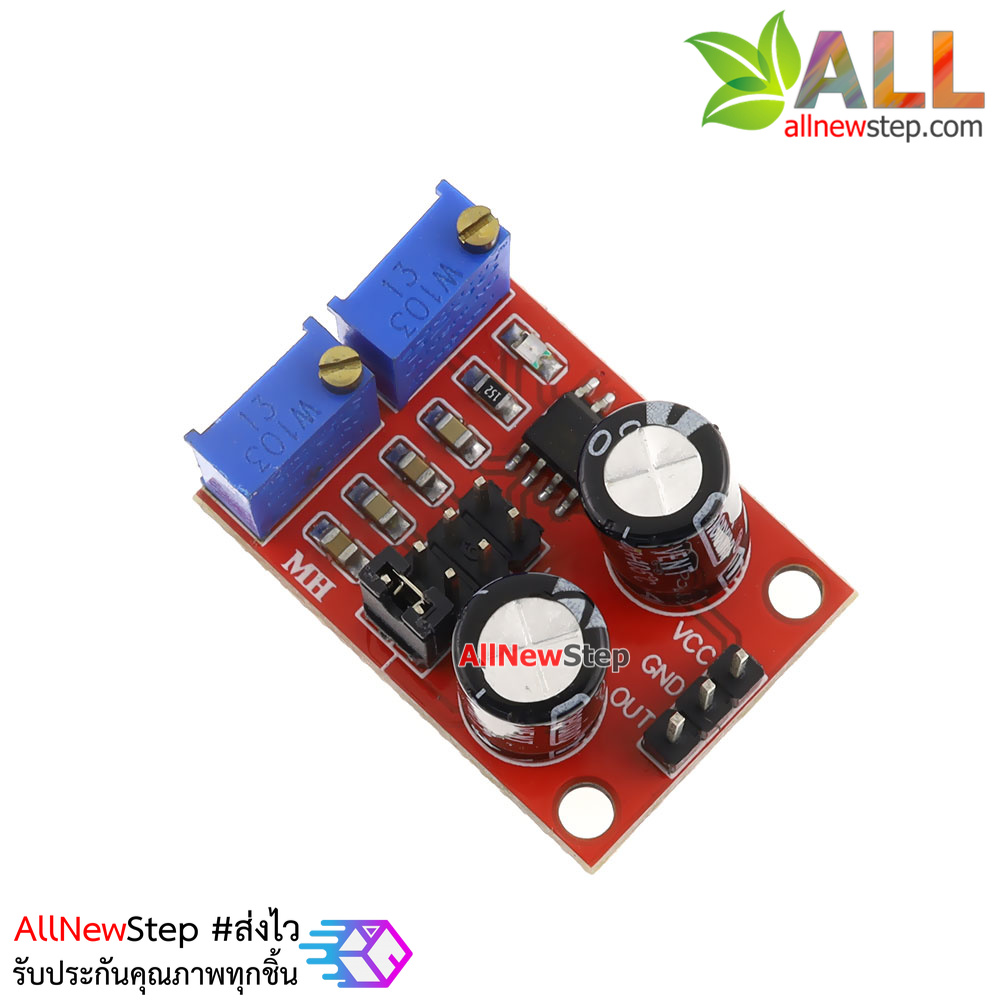

NE555 Square Wave Signal Generator Frequency & Duty Cycle Adjustable
โมดูลกำเนิดสัญญาณสี่เหลี่ยม สามารถปรับค่าความถี่ และค่าดิวตี้ไซเคิลได้ มีไฟ LED แสดงผลตามสัญญาณเอาต์พุต รองรับไฟเลี้ยง 5-12V
การคำนวนหาคาบเวลา
Cycle = 0.7(RA+2RB)C
- RA,RB มีค่าเป็น 10KOhm สามารถประบค่าได้
- ค่า C 100uf,1uf,0.1uf,0.001uf

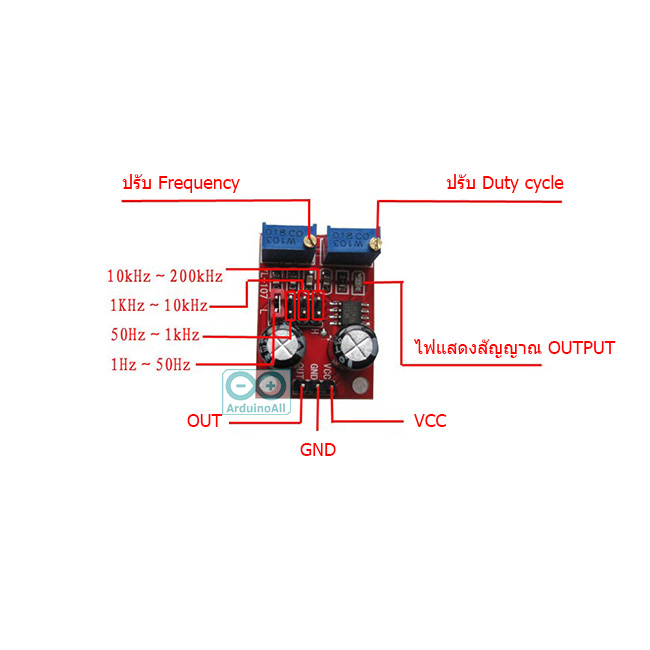

ปรับค่าความถี่ได้จากจัมเปอร์
- 1-50HZ
- 50HZ-1Khz
- 1KHz - 10 KHz
- 10Khz - 200Khz
NE555 Square Wave Signal Generator Frequency & Duty Cycle Adjustable
The scope of application modules:
- 1. As square wave signal generator which generates a square wave signal for use experimental development.
- 2. used to generate drive a stepper motor drive square wave signal.
- 3. Adjustable pulse generation MCU for use.
- 4. Have an adjustable pulse control-related circuits.
A brief description:

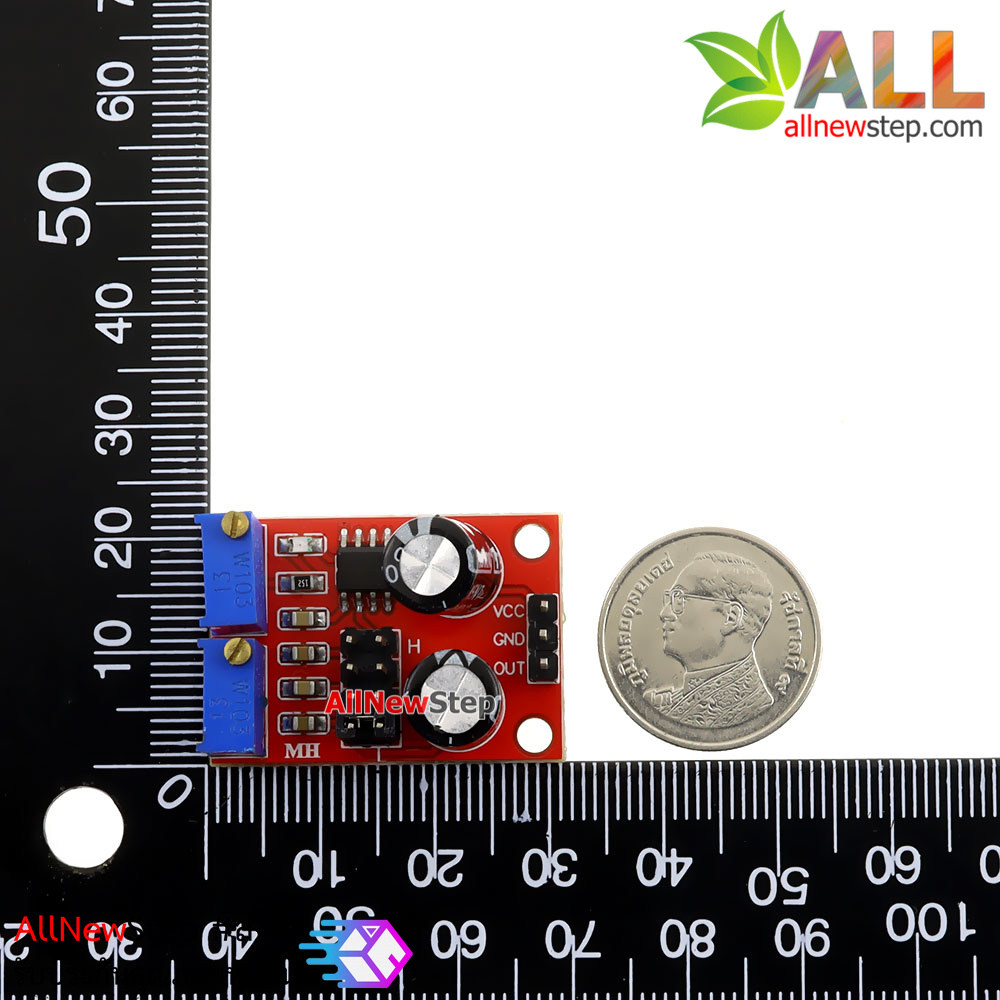

- 1. Size: 3.1CM * 2.2CM
- 1, the main chip: the NE555;
- 2, Input voltage: 5V-15VDC. 5V supply output current is about 15MA; when 12V power supply, output current is about 35MA;
- 3, the input current: ≥100MA
- 4, the output amplitude: 4.2V V-PP to 11.4V V-PP (different depending on the input voltage, the output amplitude will be different).
- 5, the maximum output current: ≥15MA (5V power supply, V- when PP is greater than 50%), ≥35MA (12V power supply, V-PP is greater than 50%)
Advantages:
- The output with LED indication, there is no straightforward output (LED low volume, high LED off, LED blink rate is relatively low);
- The output frequency range of grades available, the output frequency more continuously adjustable; low-profile: 1Hz ~ 50Hz IF file: 50Hz ~ 1kHz high frequency gear: 1KHz ~ 10kHz high-frequency gear: 10kHz ~ 200kHz
- They can fine-tune the output duty cycle, duty cycle and frequency are not adjustable, adjust the duty cycle will change the frequency;
- The output frequency is adjustable;
- cycle T = 0.7 (RA + 2RB) C
- RA, RB is adjustable 0-10K;
- At low frequencies file C = 0.001UF;
- when the IF file C = 0.1UF;
- high frequency profile C = 1UF;
- high frequency gear C = 100UF,
- so the frequency waveform buyers can own calculations.
