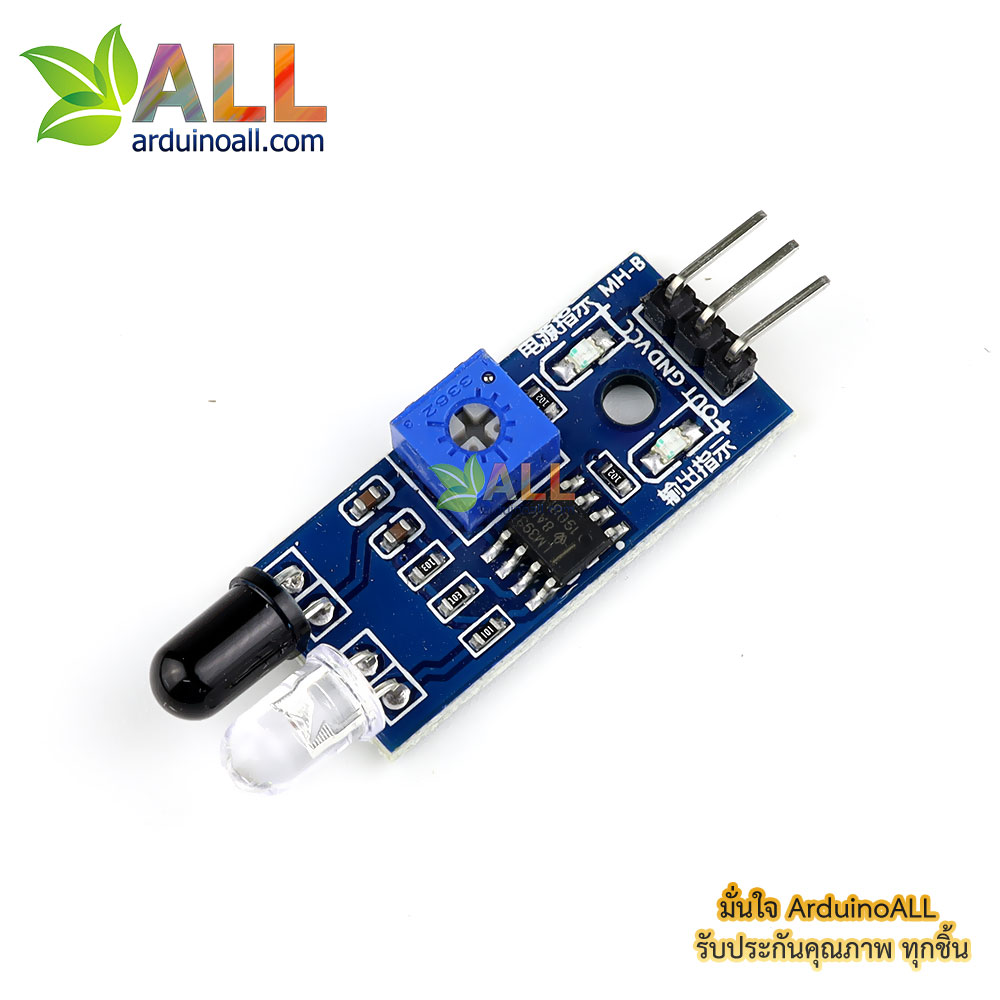

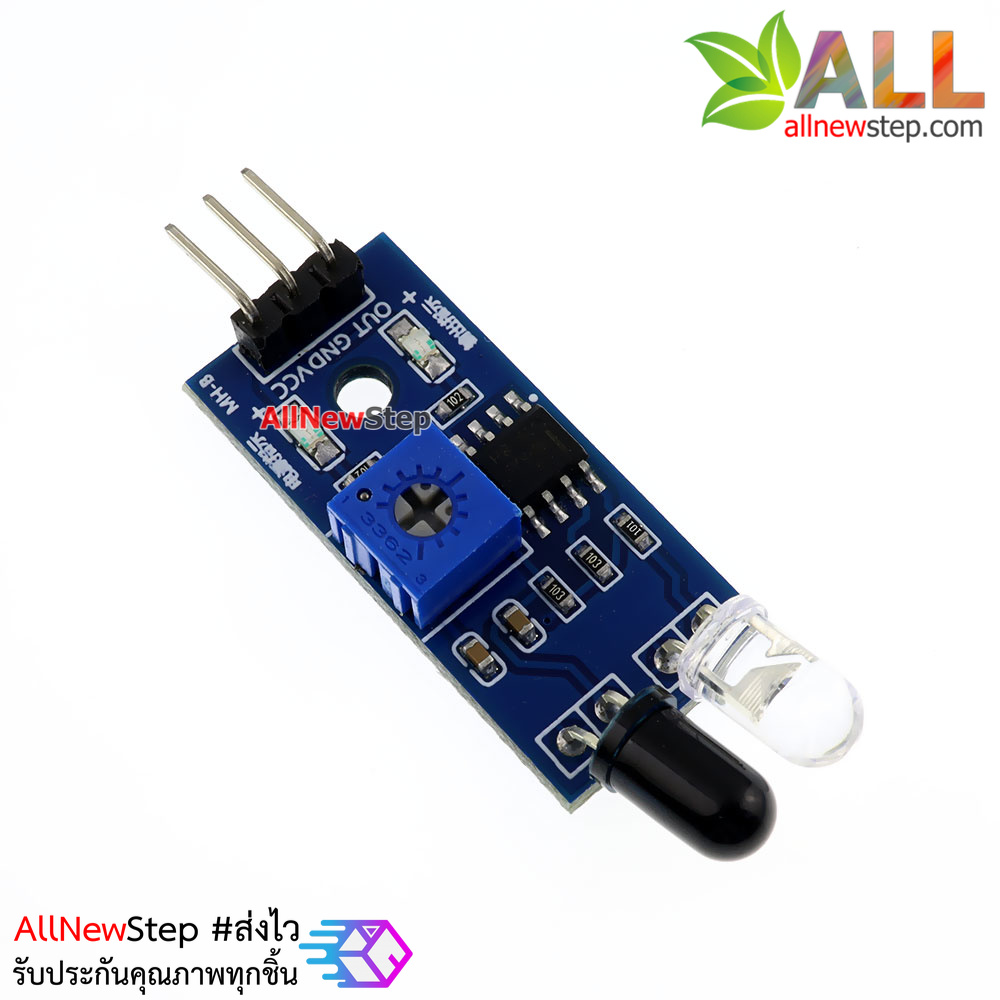

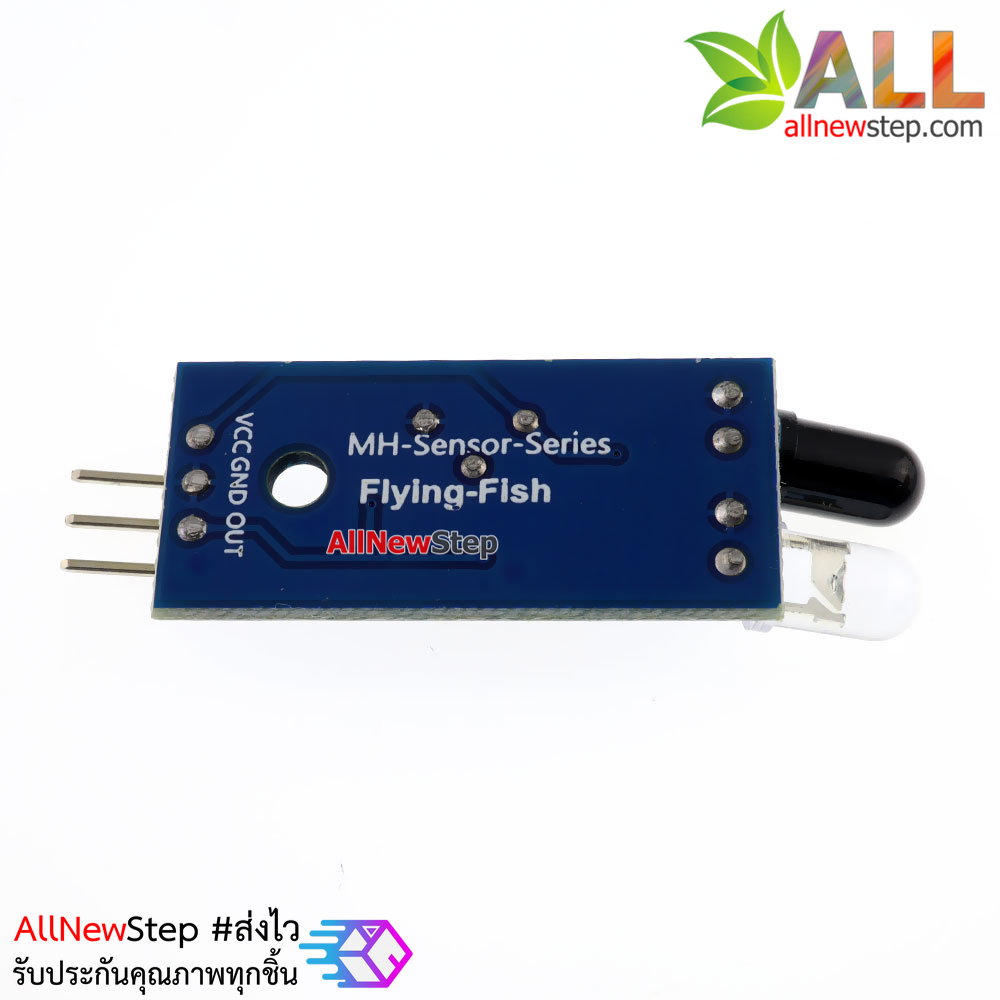

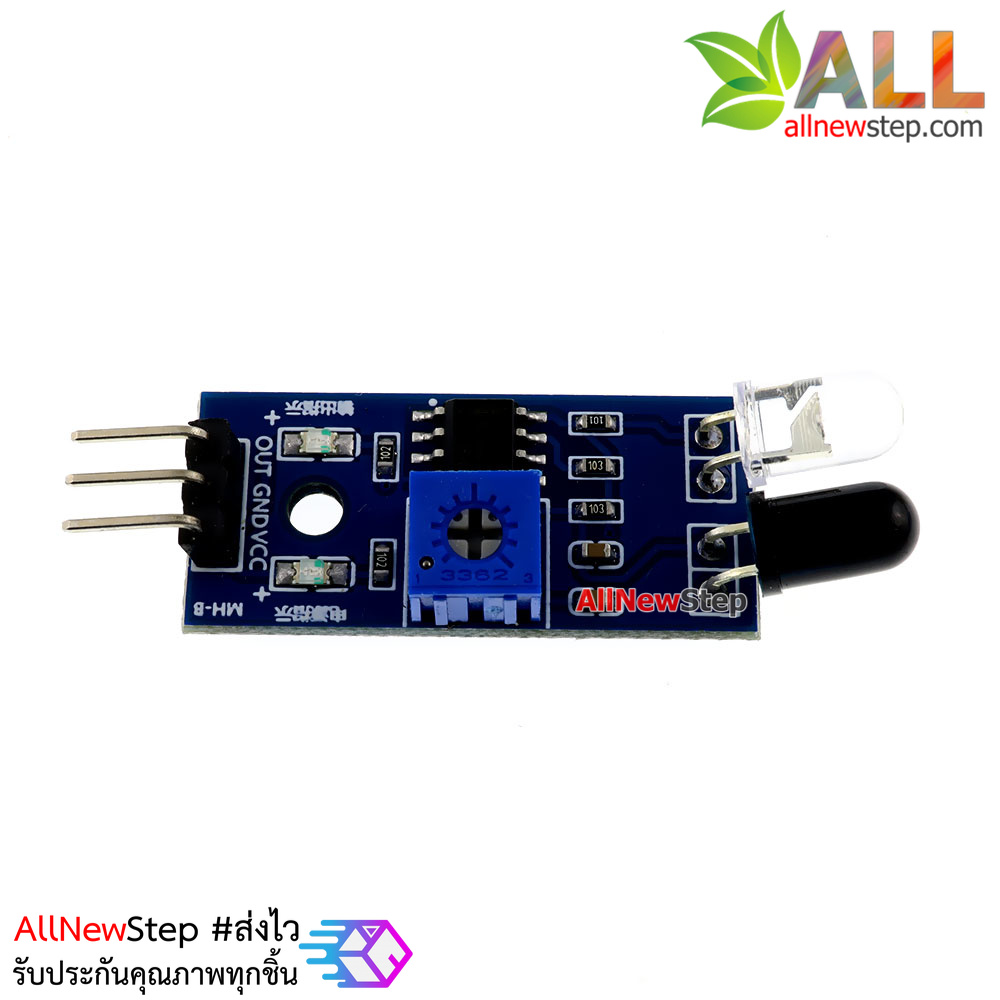

Infrared Barrier tracking avoidance Obstacle Sensor Module โมดูลตรวจจับเส้นและสิ่งกีดขวางแบบอินฟาเรด
| รหัสสินค้า | A1667 |
| หมวดหมู่ | เซนเซอร์แสงและการมองเห็น |
| ราคา | 14.00 บาท |
รายละเอียดสินค้า
- ใช้เทคนิคการตรวจจับผ่านแสงอินฟราเรด
- ต่อกับบอร์ด Arduino ได้ง่าย แค่ 3 สาย
- มีความแม่นยำและความเร็วในการตรวจจับ
🎯 ประยุกต์ใช้งานได้หลากหลาย:
- ตรวจจับวัตถุที่ผ่านมาขวางทาง
- ระบบติดตามเส้นสีดำบนพื้นสีขาว
- ระบบความปลอดภัยแบบตรวจจับการบุกรุก
นักพัฒนา Arduino มือใหม่โปรเจกต์ทางการศึกษางานวิจัยที่ต้องการความแม่นยำในการตรวจจับ

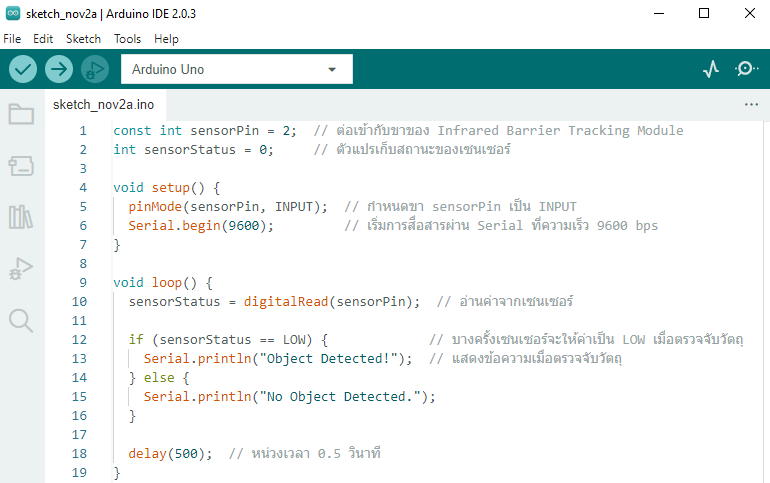

โค้ดตัวอย่าง Arduino
เมื่อเราพูดถึงการตรวจจับขอบเขตหรือการติดตามเส้น โมดูล Infrared Barrier Tracking คือหนึ่งในอุปกรณ์ที่มาเป็นทางเลือกที่ดีสำหรับผู้ที่ใช้ Arduino
โมดูลนี้ใช้แสงอินฟราเรด (IR) เพื่อตรวจจับวัตถุหรือขอบเขตต่าง ๆ ในระยะที่ใกล้เคียง ในบทความนี้เราจะพาคุณทำความรู้จักกับโมดูล Infrared Barrier Tracking และความสามารถนำเสนอมาให้กับโปรเจกต์ Arduino ของคุณ
โมดูล Infrared Barrier Tracking คืออะไร
โมดูล Infrared Barrier Tracking มักจะประกอบด้วยอินฟราเรด LED และตัวรับอินฟราเรด (IR Receiver)
LED จะปล่อยแสงอินฟราเรด และเมื่อมีวัตถุผ่านมาขวางทางแสง ตัวรับ IR จะตรวจจับการเปลี่ยนแปลงของแสงและส่งสัญญาณออกมา
การใช้งานกับ Arduino
การเชื่อมต่อโมดูลนี้กับ Arduino ค่อนข้างง่าย โดยเชื่อมต่อ 3 สาย ได้แก่ VCC GND และสายสัญญาณ OUTPUT
ที่จะไปต่อกับขาของ Arduino.
ความสามารถและการประยุกต์ใช้ตรวจจับวัตถุที่ขวางทาง
สามารถใช้โมดูลนี้เพื่อตรวจสอบวัตถุที่ผ่านมาขวางทางแสงอินฟราเรด และส่งสัญญาณเตือน หรือใช้ในโปรเจกต์ที่ต้องการตรวจจับวัตถุ.
ติดตามเส้น: โดยใช้หลาย ๆ โมดูลสามารถทำให้ Arduino ติดตามเส้นสีดำบนพื้นสีขาว เช่น ในการทำรถติดตามเส้น.
ระบบความปลอดภัย: เช่น ใช้เป็นเซนเซอร์ตรวจจับการบุกรุก.
สรุปโมดูล Infrared Barrier Tracking
เป็นอุปกรณ์ที่มีความสามารถสูงและหลากหลาย สามารถใช้งานร่วมกับ Arduino ได้อย่างง่ายดาย ไม่ว่าจะเป็นการตรวจจับวัตถุ ติดตามเส้น หรือระบบความปลอดภัย ทำให้โมดูลนี้เป็นหนึ่งในตัวเลือกที่ดีสำหรับผู้ที่ต้องการเพิ่มฟีเจอร์เด่นๆ ให้กับโปรเจกต์ Arduino ของตนเอง.
ตัวอย่าง :
โปรเจก Arduino ทำสวิตช์เปิด/ปิด แบบไร้สัมผัส ด้วย TCRT5000L
ข้อมูล Infrared Barrier tracking avoidance Obstacle Sensor Module โมดูลตรวจจับเส้นและสิ่งกีดขวางแบบอินฟาเรด
เซนเซอร์อินฟาเรด สำหรับตรวจจับเส้นขาว/ดำ หรือสิ่งกีดขวาง ระยะตรวจจับอยู่ที่ช่วง 2-8cm มุม 35 องศา สามารถความไวได้ที่ตัวต้านทานปรับค่าได้บนบอร์ด
ใช้ไฟเลี้ยง 3-5V เอาต์พุตให้ค่าปกติเป็น 1 เมื่อตรวจพบเส้นหรือวัตถุกีดขวาง จะให้ค่าเอาต์พุตเป็น 0 พร้อมแสดงไฟที่เซนเซอร์
Module Parameter Description
- When the module detects the front obstacle signal, the green indicator light on the board lights up, and the OUT port continues to output the low level signal. The module detects the distance of 2 ~ 8cm, the detection angle is 35 °, the detection distance can pass the potential Device to adjust the clockwise potentiometer, the detection distance increases; counterclockwise adjustable potentiometer, the detection distance is reduced.
- The sensor active infrared reflection detection, so the target reflectivity and shape is the key to detect the distance. Which black detection distance is the smallest, the largest white; small area of the object distance is small, large area distance.
- The sensor module output port OUT can be directly connected with the microcontroller IO port can also directly drive a 5V relay; Connection: VCC-VCC; GND-GND; OUT-IO
- The comparator with LM393, stable;
- Can be used 3-5V DC power supply to the module. When the power is on, the red power indicator lights up;
- With 3mm screw holes, easy to install, install;

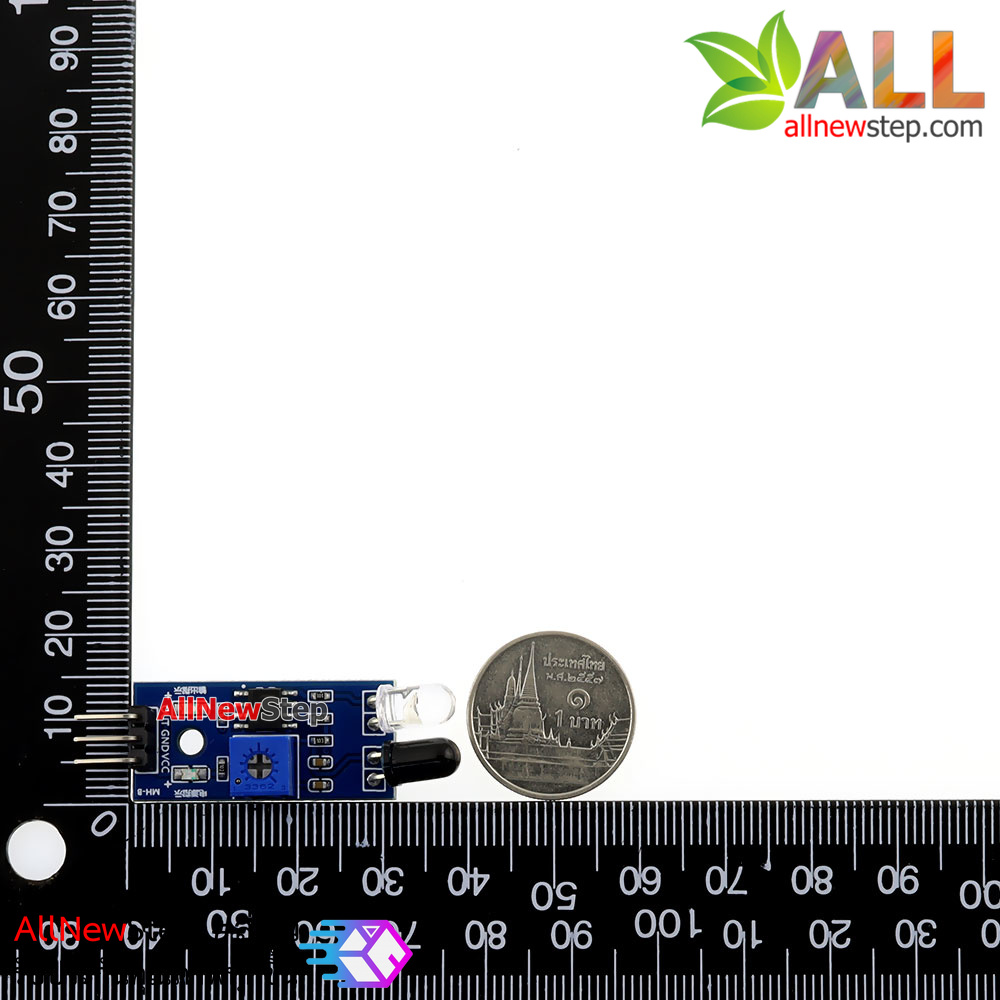

- The circuit board size: 3.2CM * 1.4CM
- Each module has been in the delivery of the threshold voltage comparison through the potentiometer adjustment, non-special circumstances, do not arbitrarily adjust the potentiometer.
- VCC external 3.3V-5V voltage (can be directly connected with the 5v microcontroller and 3.3v microcontroller)
- GND External GND
- OUT small board digital output interface (0 and 1)
