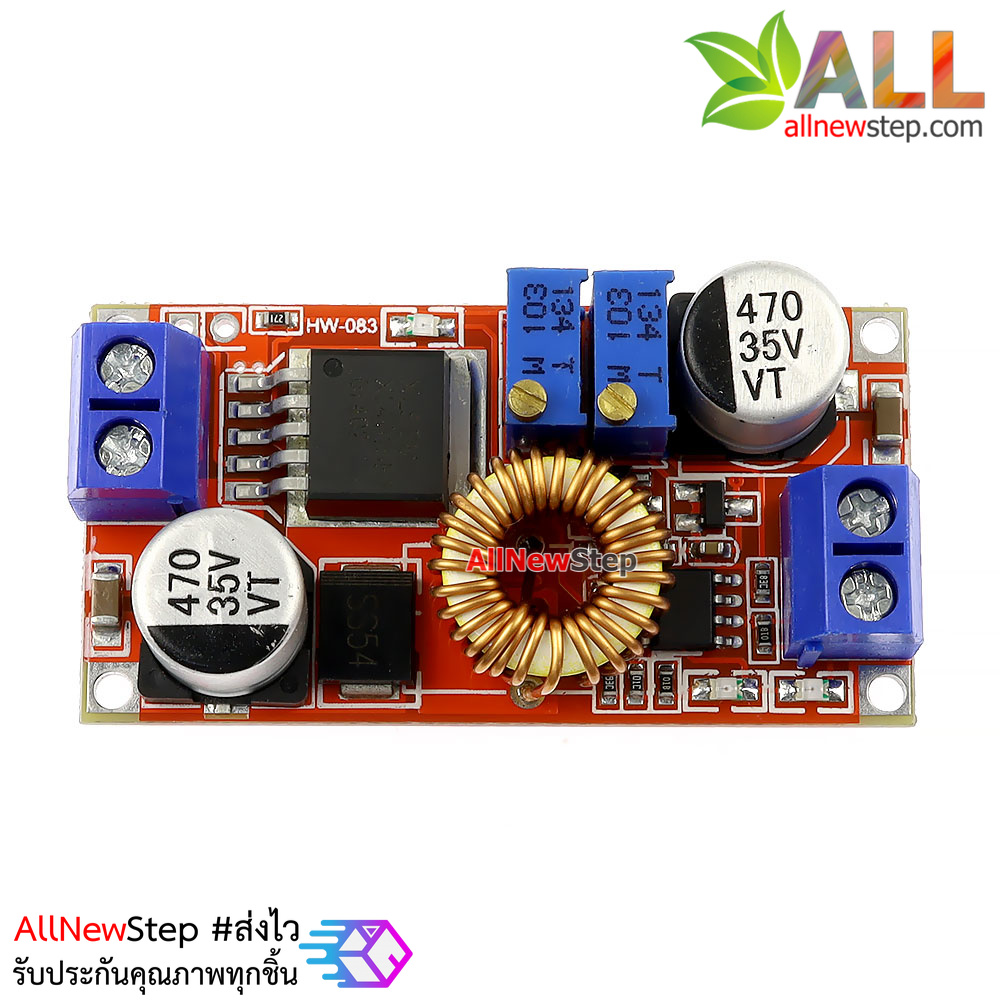

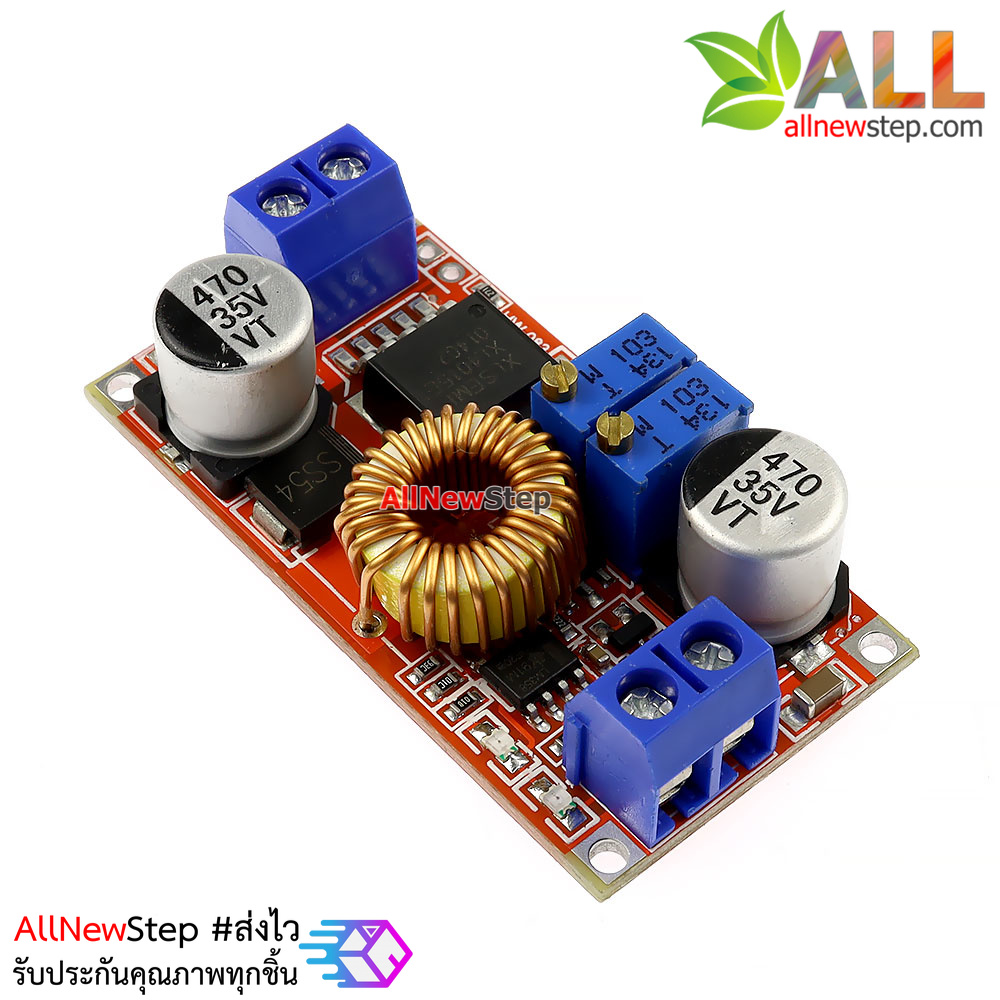

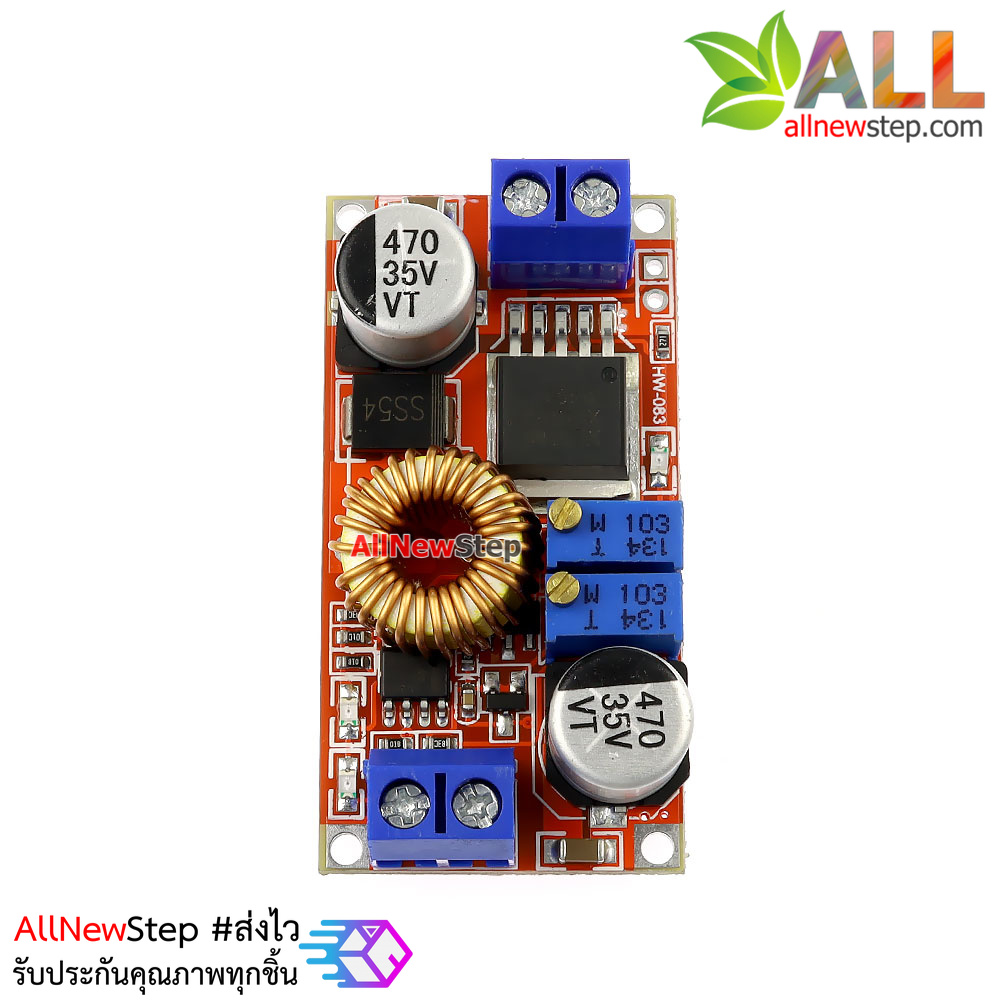

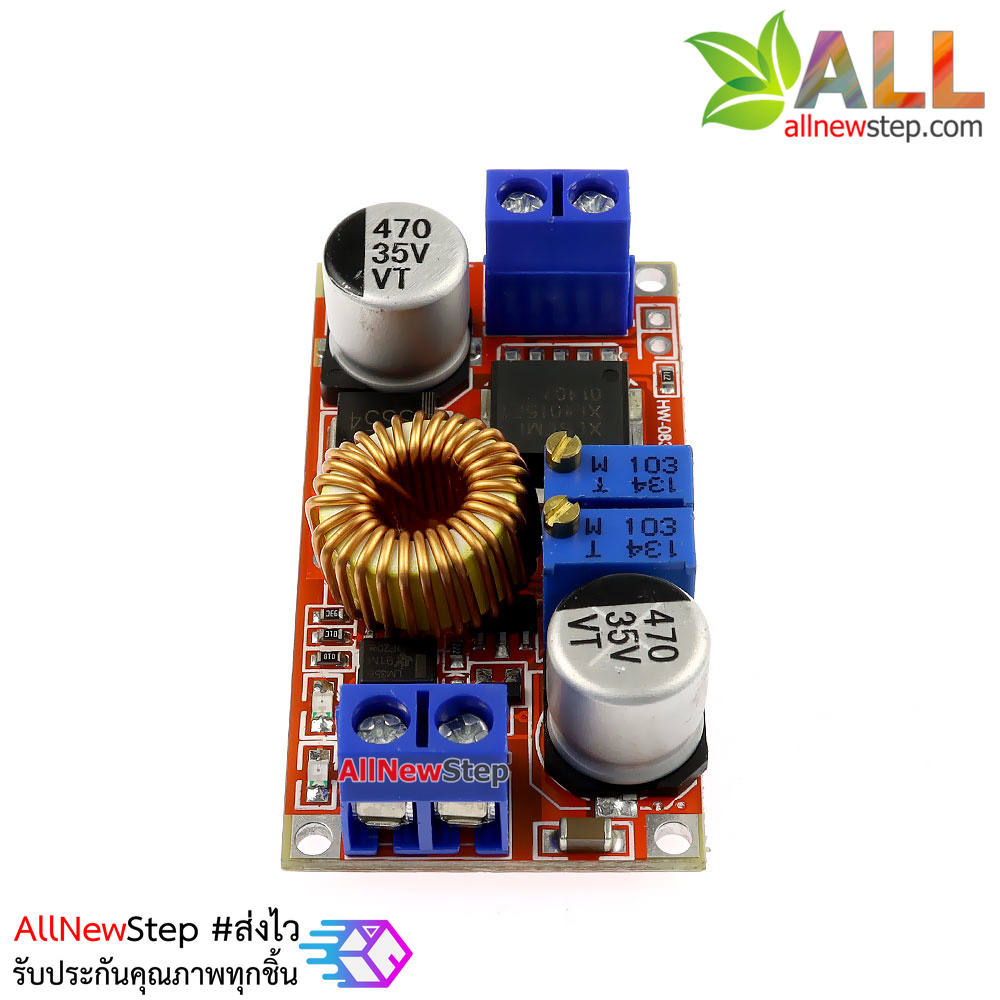

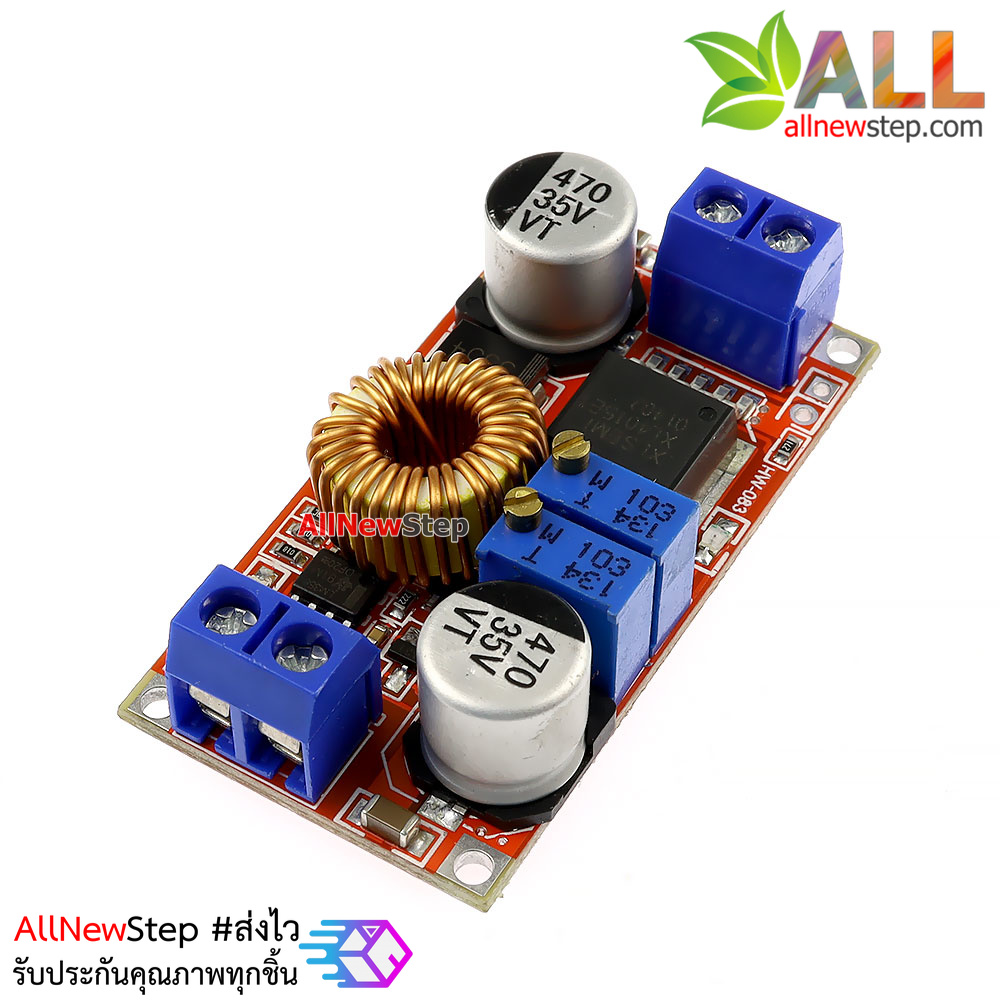

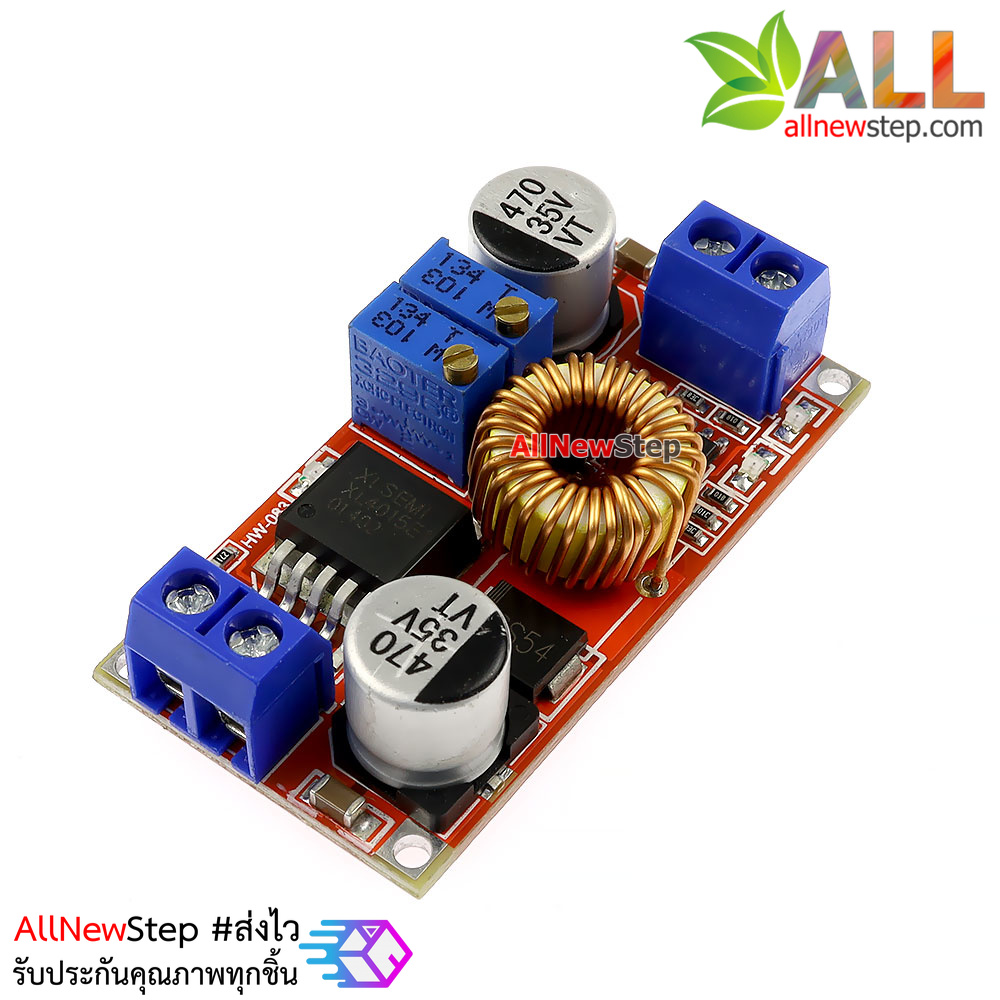

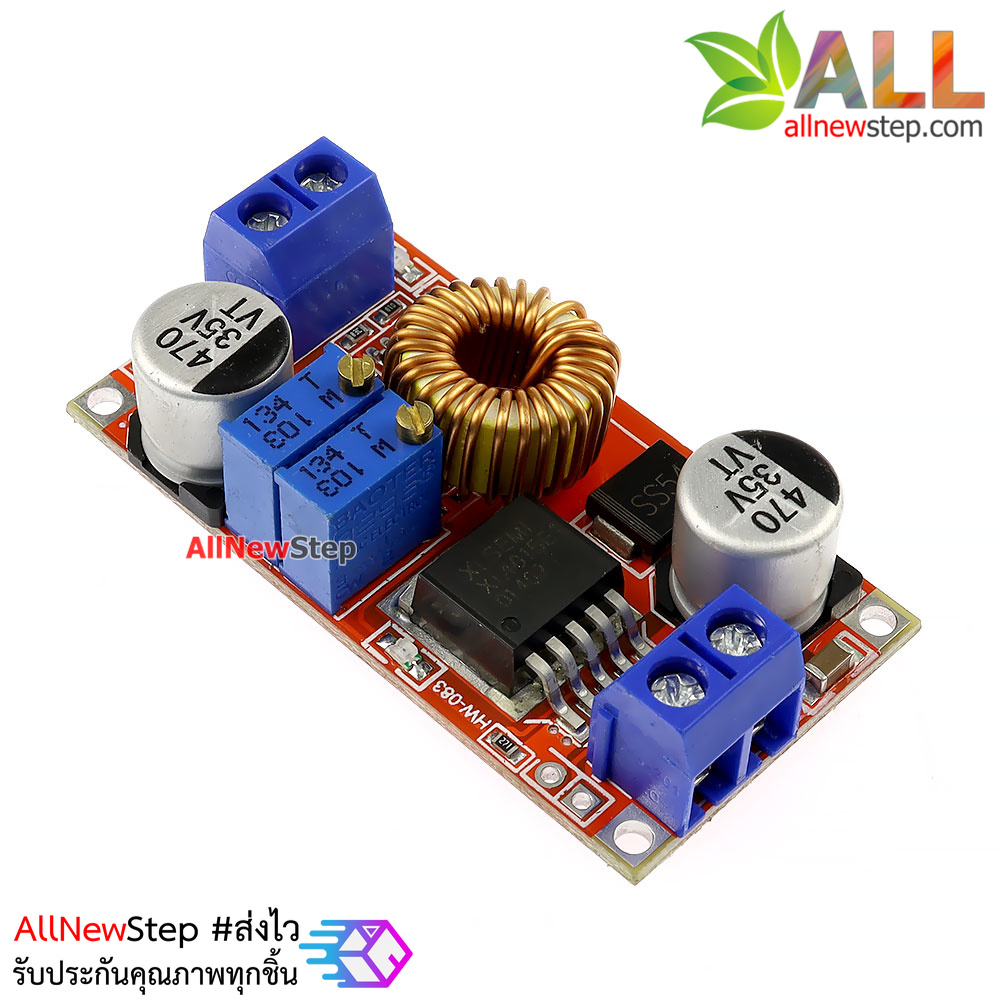

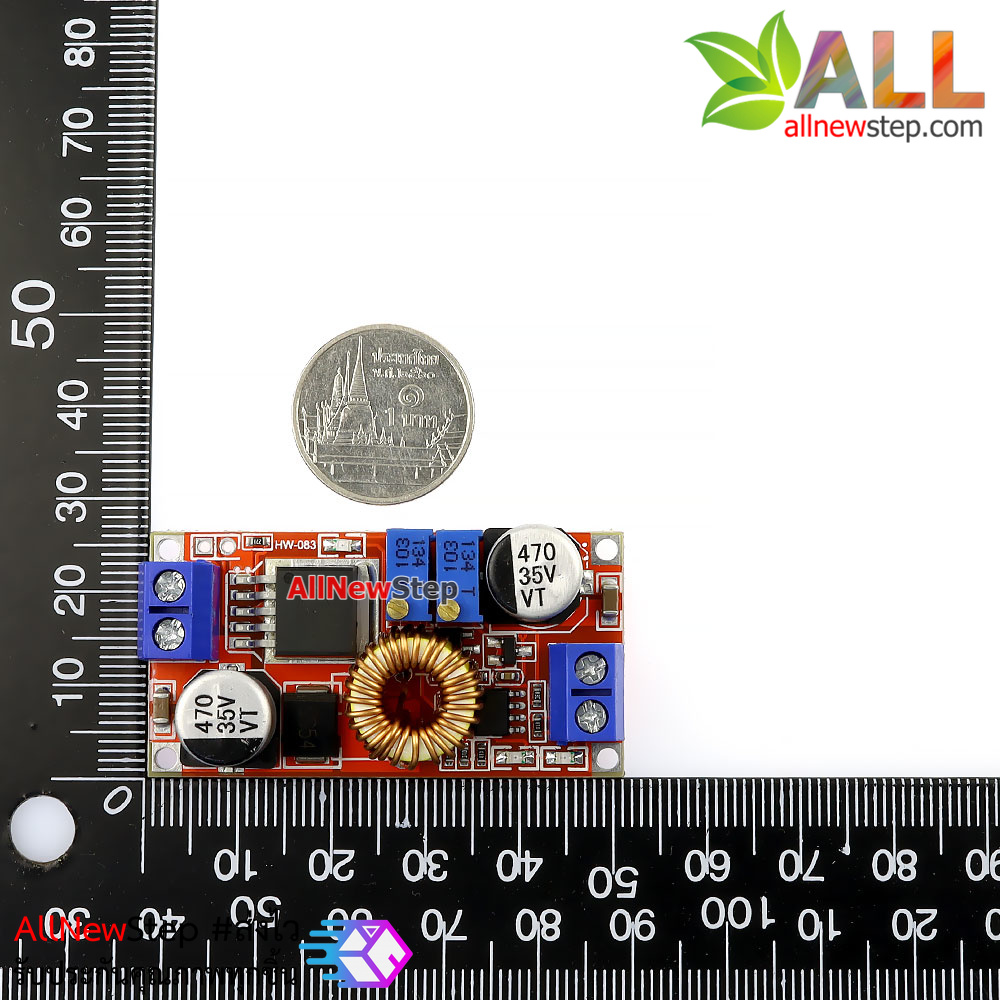

XL4015E High current 5A Stepdown 4-35V to 1.25-32V 5A โมดูลสเตปดาวน์แปลงไฟจาก 4-35V เป็น 1.25-32V กระแสสูงสุด 5A
| รหัสสินค้า | A2125 |
| หมวดหมู่ | เรกูเลเตอร์ Step Down |
| ราคา | 50.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
โมดูลแปลงไฟลง Step down แปลงไฟจาก 4-35V เป็น 1.25-32V จ่ายกระแสต่อเนื่อง 2A กระแสสูงสุด 5A กรณีต่อโหลดมากกว่า 2A ควรต่อแผ่นระบายความร้อนเพิ่ม
ปรับโวลต์
หมุนทวนเข็มนาฬิกา : ลดโวลต์ --
หมุนตามเข็มนาฬิกา : เพิ่มโวลต์ ++
ปรับแสดงผล LED กระแสไฟจ่ายตำกว่าที่กำหนด เช่นกรณีชาร์จแบตเต็ม
หมุนทวนเข็มนาฬิกา : ไฟ LED ติดเมื่อกระแสมากขึ้น
หมุนตามเข็มนาฬิกา : ไฟ LED ติดเมื่อกระแสลดลง
ตัวอย่างการใช้งานดังนี้ XL4015E
https://youtu.be/3axM98fQaDQ
- Use as an ordinary buck module with overcurrent protection capability
- As a variety of voltage value lithium battery, battery, nickel-cadmium nickel-metal hydride battery (battery pack) charger for solar panels, wind turbines and other occasions
- Use as a high-power LED constant current driver module
Module parameters
- Input voltage: 4-38V
- Output voltage: 1.25-36V continuously adjustable
- Output current: adjustable, up to 5A
- Output power: maximum 75W
- Working temperature: -40~+85 degrees
- Operating frequency: 180KHz
- Conversion efficiency: up to 96%
- Short circuit protection: Yes (limited current 8A)
- Over-temperature protection: Yes (automatic shutdown output after over-temperature)
- Reverse input protection: No, (Please input high-current diode in series if necessary)
- Installation method: 4 pieces of 3mm wire

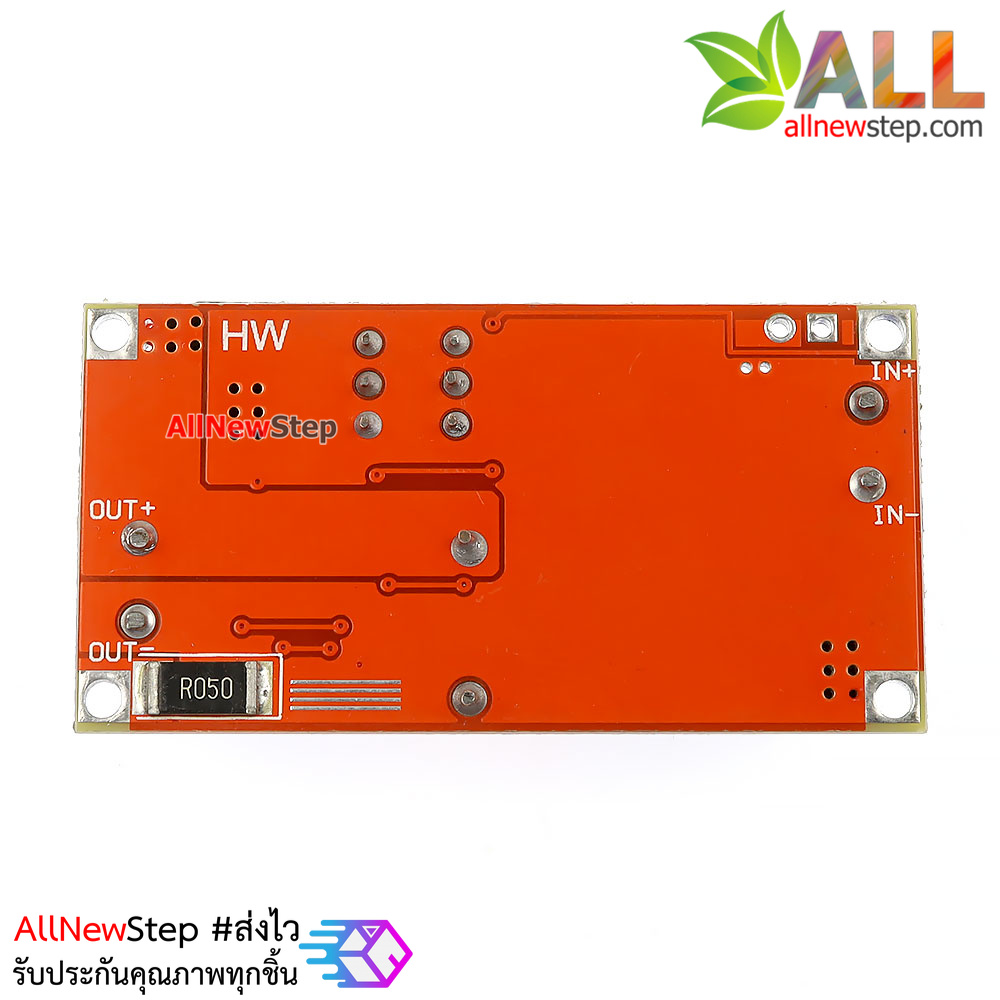

- Wiring: terminal or welding terminal, V-IN is input, V-OUT is output
- Module size: length 51.2mm width 26.2mm height 15mm
- Weight: 23g
- Adjust the constant voltage leveler so that the output voltage reaches your desired voltage level
- Measure the output short-circuit current with the 10A current meter of the multimeter (directly connect the two test leads to the output terminal), and adjust the constant current potentiometer to make the output current reach the predetermined over-current protection value. (For example, the current value displayed by the multimeter is 4A, then when you use the module, the maximum current can only reach 4A. When the current reaches 4A, the red constant voltage constant current indicator is on, otherwise the indicator is off)
- Make sure that you need the float voltage and charge current of the rechargeable battery; (if the lithium battery parameter is 3.7V/2200mAh, then the float voltage is 4.2V, the maximum charge current is 1C, ie 2200mA).
- Under no-load conditions , Multimeter to measure the output voltage, adjust the constant voltage leveler so that the output voltage reaches the float voltage; (If you charge the 3.7V lithium battery, adjust the output voltage to 4.2V)
- Measure the output short circuit current with the 10A current of the multimeter. (Directly connect the two test leads to the output terminal), and at the same time, adjust the constant current potentiometer to make the output current reach the preset charging current value;
- The charge turn lamp current default factory is 0.1 times charge current; (The battery is charging The current is gradually reduced, and it is gradually converted from constant current charging to constant voltage charging. If the charging current is set to 1A, when the charging current is less than 0.1A, the blue lamp is off and the green lamp lights up. At this time, the battery is turned on. Charging is completed.
- Connect the battery and charge it.
3. Use as high-power LED constant current drive module
- Make sure that you need to drive the LED's operating current and maximum operating voltage;
- Under no-load conditions, the multimeter measures the output voltage and adjusts the constant voltage leveler so that the output voltage reaches the maximum LED operating voltage;
- Measure the output short-circuit current with the 10A current meter of the multimeter, and adjust the constant-current potentiometer at the same time to make the output current reach the predetermined LED operating current;
- Connect the LED, test machine.
