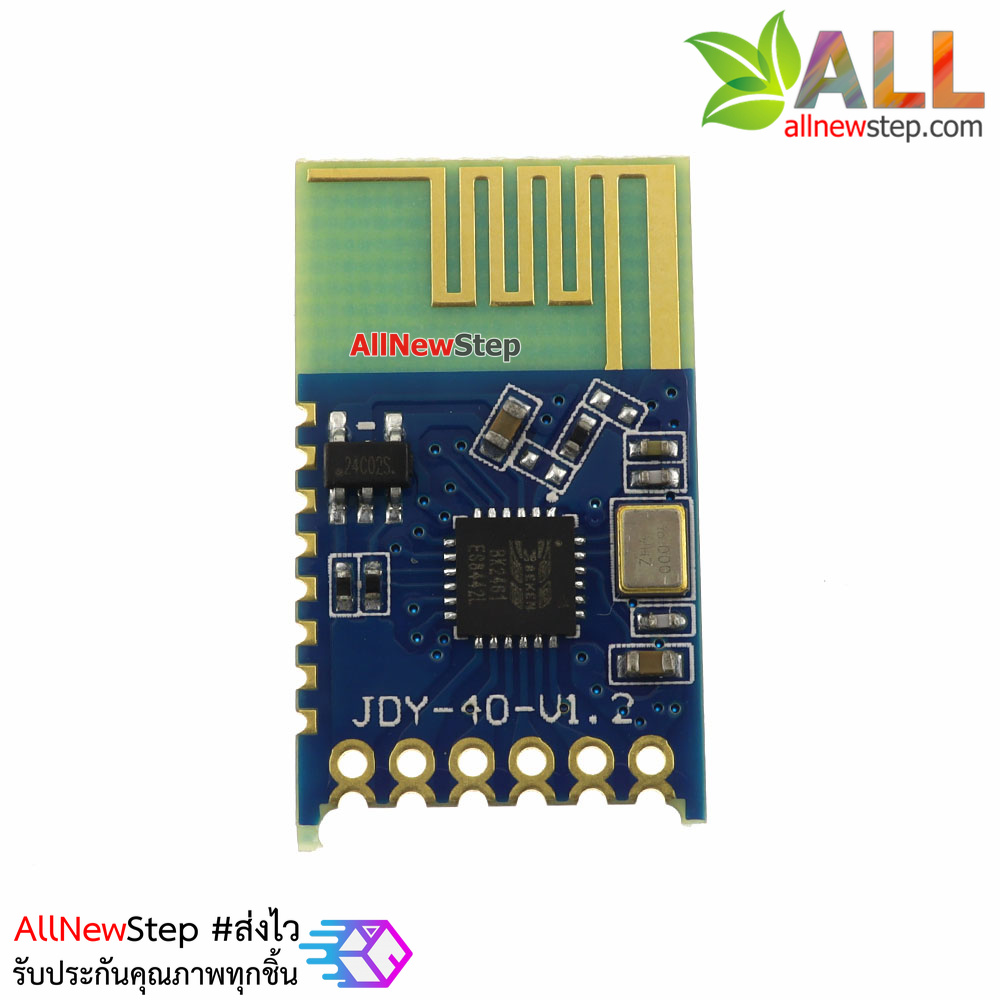

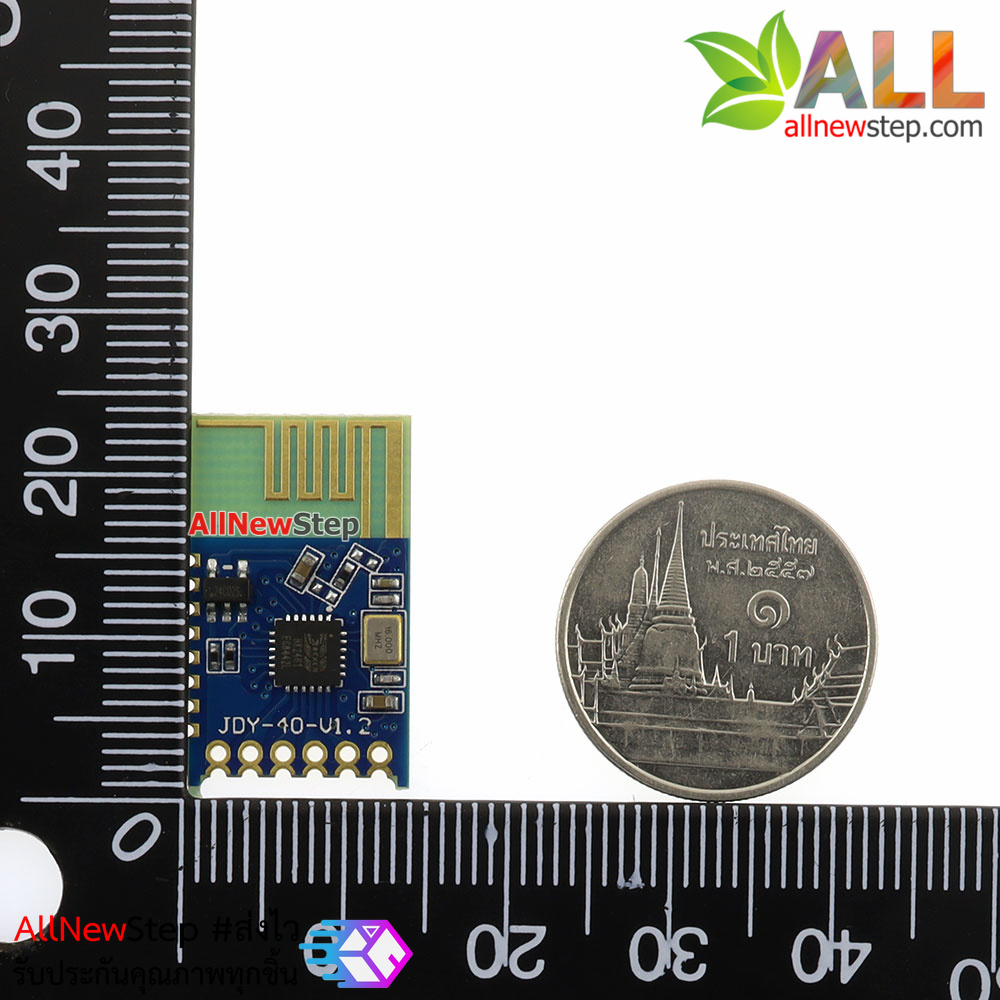

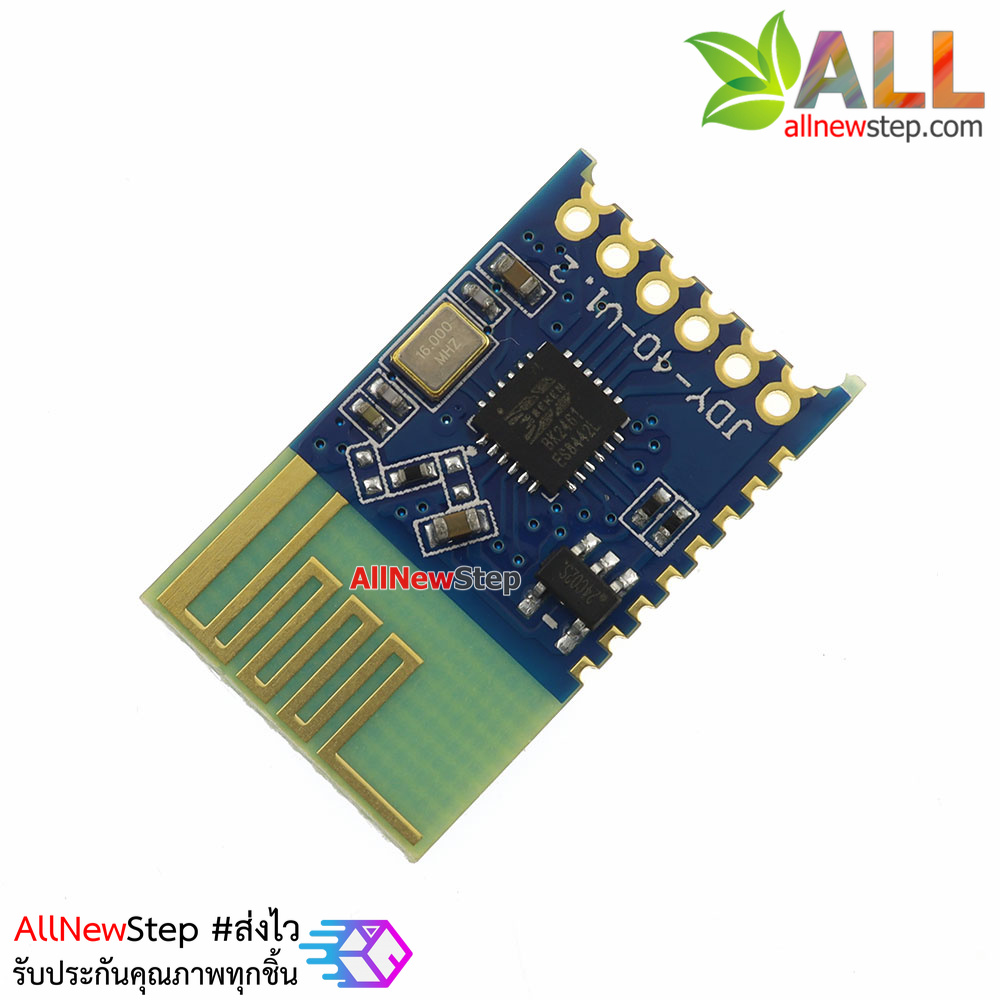

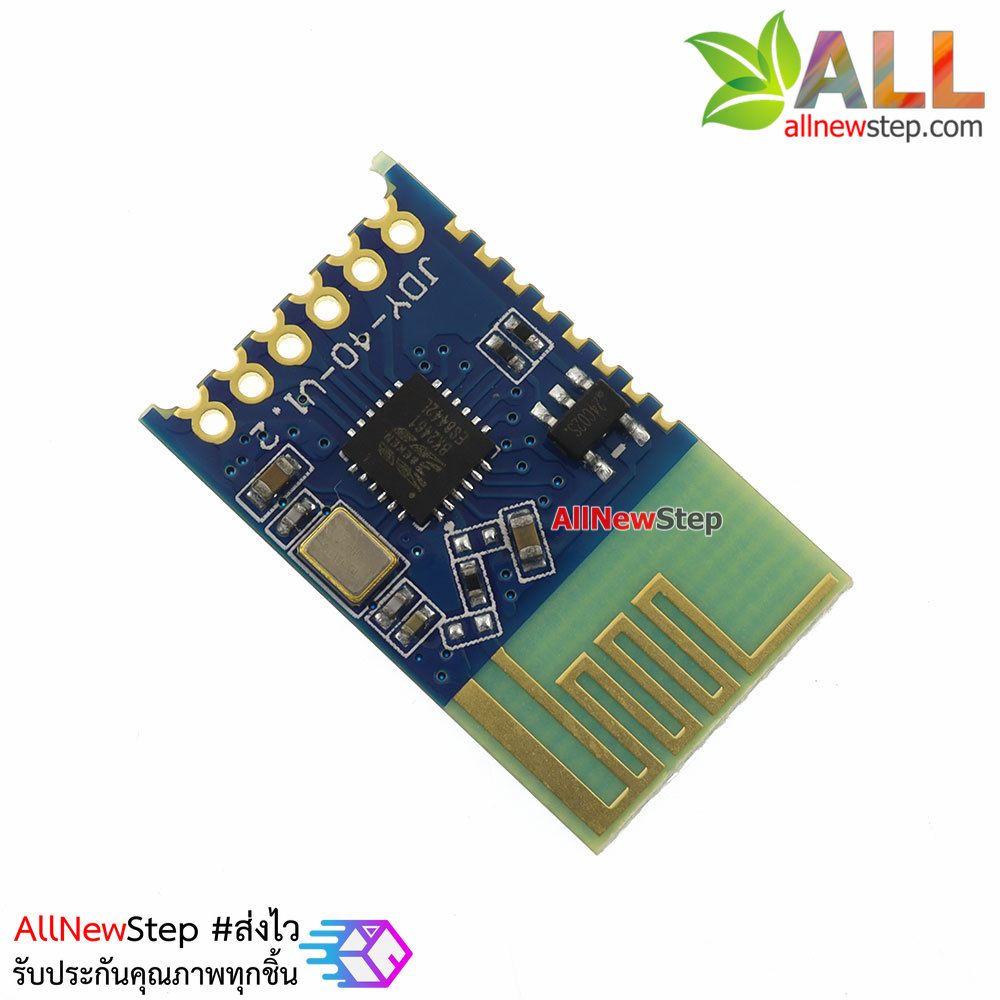

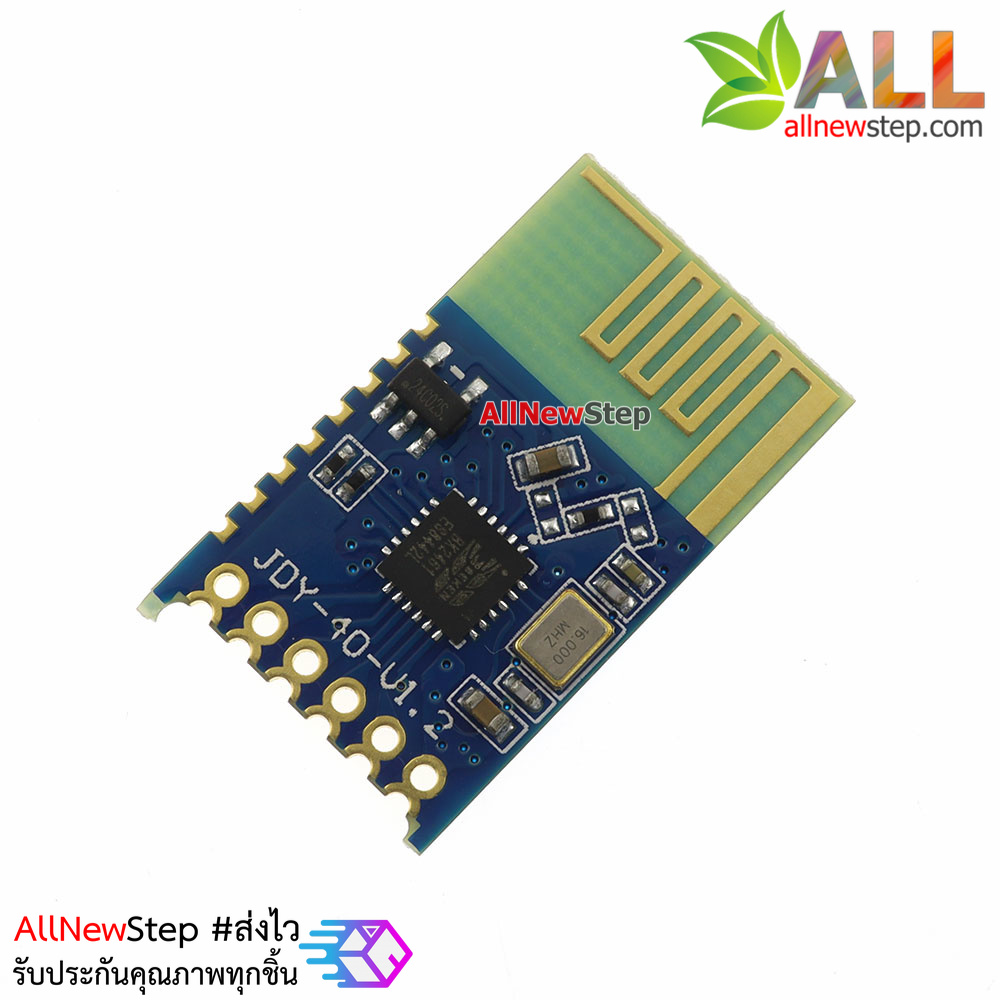

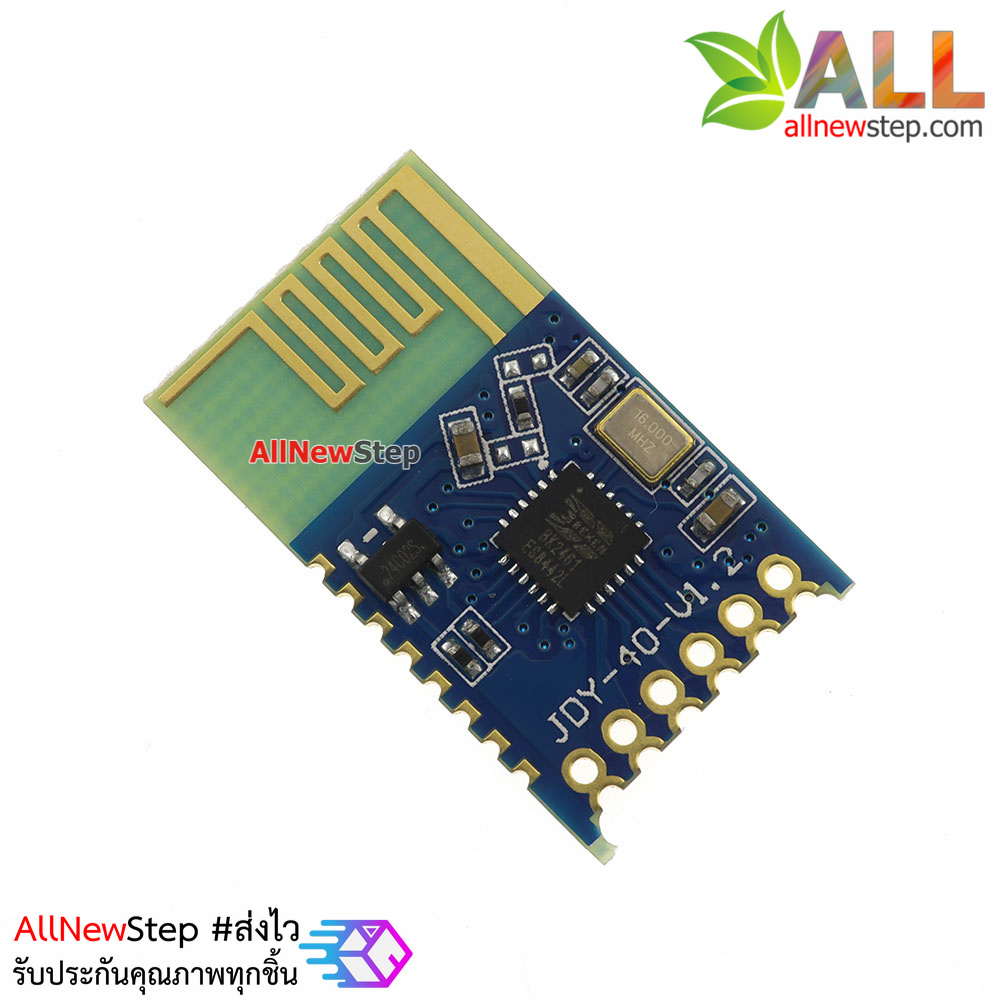

NRF24L01 Wireless Serial 2.4G NRF24L01 Module โมดูลสื่อสารไร้สาย NRF24L01 แบบ Serial
| รหัสสินค้า | A2432 |
| หมวดหมู่ | โมดูลสื่อสารไร้สาย |
| ราคา | 35.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
โมดูลสื่อสารไร้สาย 2.4G ระยะ 120 เมตร ใช้เทคโนโลยี่แบบเดียวกับ NRF24L01
ที่เพิ่มความสามารถในการสื่อสารแบบ Serial ใช้สัญญาณเพียง 2 เส้น
รับส่งข้อมูลสวิตช์ได้โดยตรง ได้สูงสุด 8 ช่อง ไม่ต้องมีไมโครคอนโทรเลอร์
รองรับฟังก์ชั่น Sleep mode เพื่อประหยัดพลังงาน
ใช้กระแสเพี่ยง 5uA ถ่าน AA 2 ก้อน อยู่ได้นาน 1 ปี
*** ใช้ไฟเลี้ยงช่วง 2.2-3.6V แนะนำที่ 3.3V
เหมาะสำหรับใช้เป็นรีโมท / รับส่งข้อมูลแบบไร้สาย
- 2.4G panel switch
- 2.4G remote controller
- 2.4G transparent transmission
- Mobile phone one-to-many control
- IO switching control
- 2.4Gtoys
- Application of intelligent home control

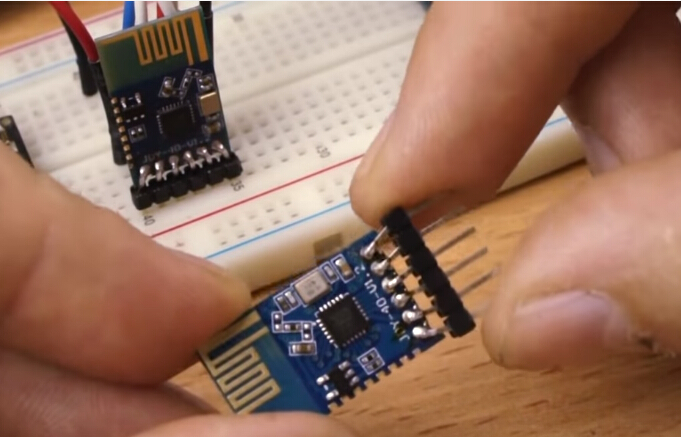

การใช้งาน NRF24L01 Wireless Serial

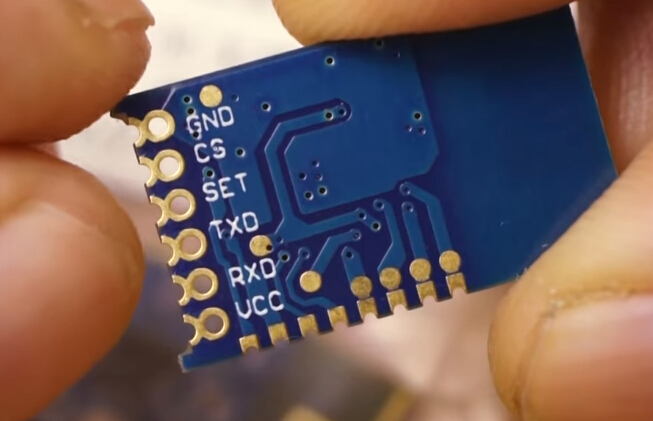

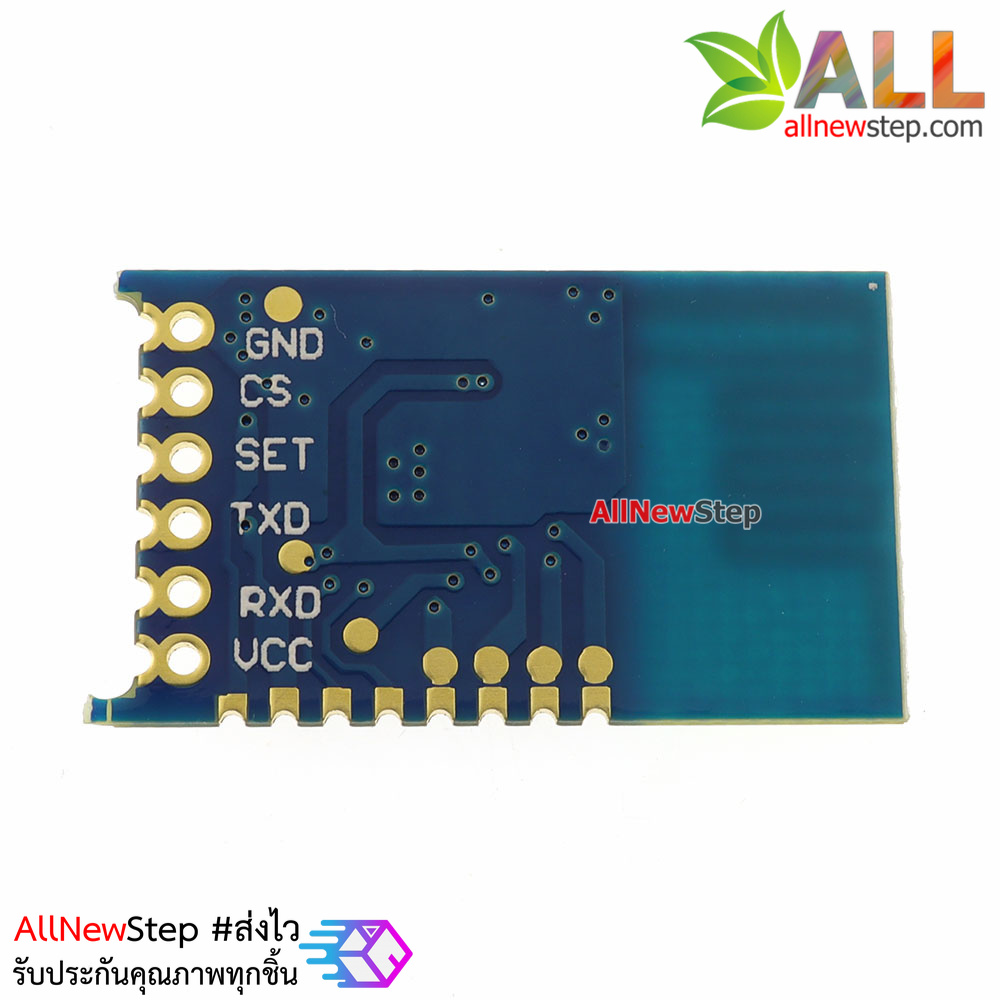

ตำแหน่งขา NRF24L01 Wireless Serial 2.4G
รายละเอียดขา แต่ละตำแหน่ง
| No. | Pin Names | Function |
| 1 | GPIO1 | Input/output IO, which can be configured by AT+CLSS |
| 2 | GPIO2 | Input/output IO, which can be configured by AT+CLSS |
| 3 | GPIO3 | Input/output IO, which can be configured by AT+CLSS |
| 4 | GPIO4 | Input/output IO, which can be configured by AT+CLSS |
| 5 | GPIO5 | Input/output IO, which can be configured by AT+CLSS |
| 6 | GPIO6 | Input/output IO, which can be configured by AT+CLSS |
| 7 | GPIO7 | Input/output IO, which can be configured by AT+CLSS |
| 8 | GPIO8 | Input/output IO, which can be configured by AT+CLSS |
| 9 | VCC | Power Supply（2.2V–3.6V） |
| 10 | RXD | Serial port input pin |
| 11 | TXD | Serial port output pin |
| 12 | SET | AT command switching pin (low level AT instruction, high level transparent transmission) |
| 13 | CS | CS chip select pin (low level of awaken, high level of sleep) |
| 14 | GND | Power Ground |
Parameters
| No. | Parameter | Value |
| 1 | Model | NRF24L01 Serial |
| 2 | Operating frequency range | 2.4G |
| 3 | Transmit power | MAX 12db |
| 4 | Working temperature | -40℃ - 80℃ |
| 5 | Reception sensitivity | -97db |
| 6 | Transmission distance | 120meters |
| 7 | TX current | 40mA |
| 8 | RX current | 24mA |
| 9 | Sleep current | 5uA |
| 10 | Communication interface Standard | TTL serial port |
Default Configuration:
| No. | Function | Parameter | Instructions |
| 1 | Baud rate | 9600 | AT+BAUD |
| 2 | Wireless ID | 8899 | AT+RFID8899 |
| 3 | Device ID | 1122 | AT+DVID1122 |
| 4 | Channel | 1 | AT+RFC001 |
| 5 | Transmit power | 12db | AT+POWE9 |
| 6 | Device type | A0 | AT+CLSSA0 |
AT instruction set:
| No. | Instructions | Effect | Default |
| 1 | AT+BAUD | Baud rate | 9600 |
| 2 | AT+RFID | Wireless ID | 8899 |
| 3 | AT+DVID | Device ID | 1122 |
| 4 | AT+RFC | Channel（128 Channels） | 1 |
| 5 | AT+POWE | Transmit power | +10db |
| 6 | AT+CLSS | Type | A0 |
Note:
In particular, the module sends the AT instruction need to end the symbol rn.
Setting Query:
1>. Baud rate:
| No. | Instruction | Response | Parameter |
| 1 | AT+BAUD | OK | Param(1-7) 1:1200 2:2400 3:4800 4:9600 5:14400 6:19200 Default Value: 4 |
| 2 | AT+BAUD | +BAUD= |
2>. RFID
| No. | Instruction | Response | Parameter |
| 1 | AT+RFID | OK | Param(0000-FFFF) Default Value:8899 |
| 2 | AT+RFID | +BAUD= |
3>. DVID
| No. | Instruction | Response | Parameter |
| 1 | AT+DVID | OK | Param(0000-FFFF) Default Value:8899 |
| 2 | AT+DVID | +BAUD= |
4>. RFC
| No. | Instruction | Response | Parameter |
| 1 | AT+RFC | OK | Param(001-128) Default Value:001 |
| 2 | AT+RFC | +RFC |
5>. POWE
| No. | Instruction | Response | Parameter |
| 1 | AT+POWE | OK | Param(0-9) 0: -25db 1: -15db 2: -5db 3: 0db 4: +3db 5: +6db 6: +9db 7: +10db 8: +10db 9: +12db |
| 2 | AT+POWE | +POWE= |
6>. CLSS type
| No. | Instruction | Response | Parameter |
| 1 | AT+CLSS | OK | Param A0: Serial port transparent transmission(Transceiver) C0: Remote controller or IO key indicator light(Transmitting terminal) C1: remote controller or IO key without indicator light (Transmitting terminal) C2:IO is high level at normal level, low level after receiving signal and high level after delay 30mS C3:IO is low level at normal level, high level after receiving signal and low level after delay 30mS C4:IO is low level at normal level, receives pressed signal of high level and receives lift signal low level C5: The IO level is reversed when IO receives the pressed signal. Default Value:A0 |
Application Wiring Diagram:

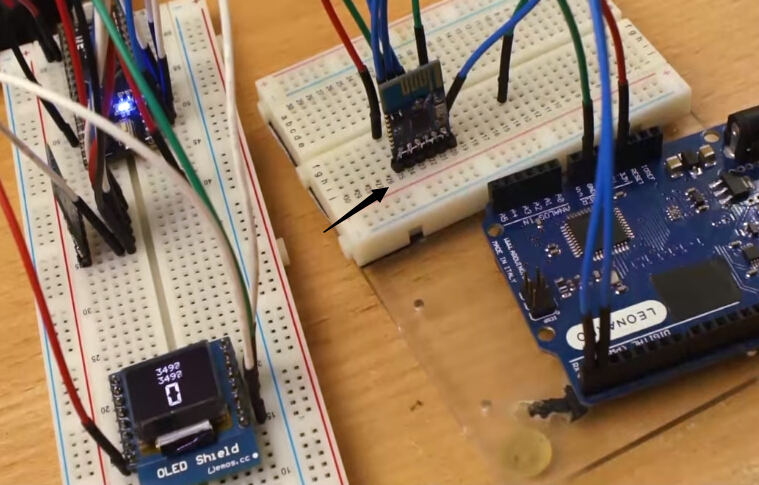

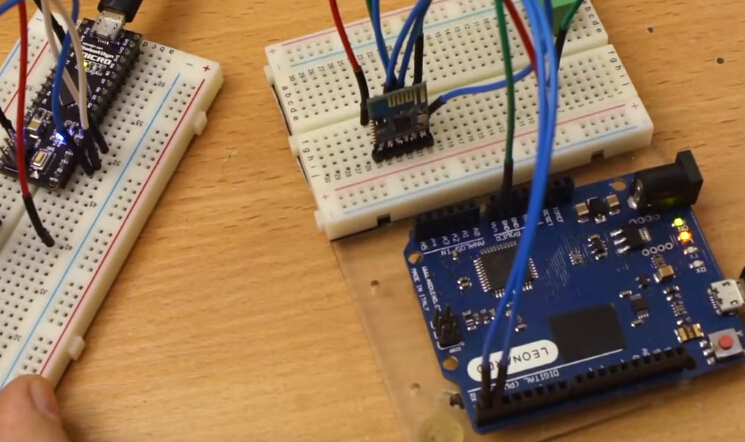

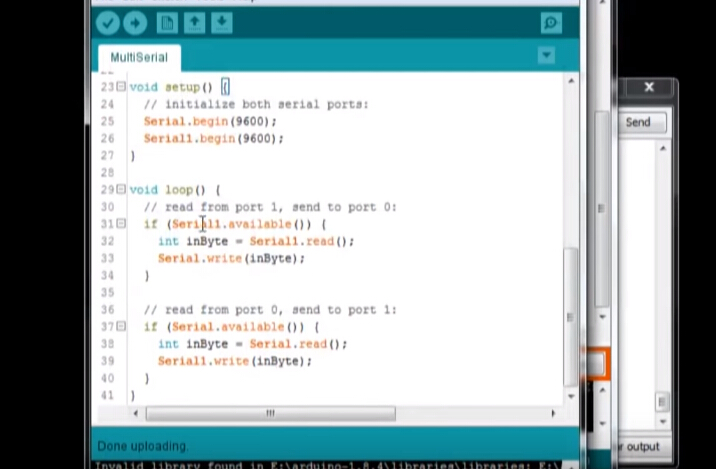

1. Serial port transparent transmission application circuit diagram
It can be applied to MCU and MCU wireless serial port transparent transmission, instrument and electronic toys.
2. Mobile phone one-to -many control
It can be applied to mobile phone one-to-many control, mobile phone one-to -many transparent transmission, mobile phone one-to-many application of intelligent furniture control.
3.Switching control 1
It can be applied to: the 2.4G remote controller with 8 IO can be applied to the remote control key and support the low function, two 7th batteries can be used for at least one year, application of low power consumption switch panel in intelligent home, and 2.4G toy application.
4.Switching control 2
It can be applied to: the 2.4G remote controller with 7 IO can be applied to the remote control key and support the low function, two 7th batteries can be used for at least one year, application of low power consumption switch panel in intelligent home, and 2.4G toy application.
Test
