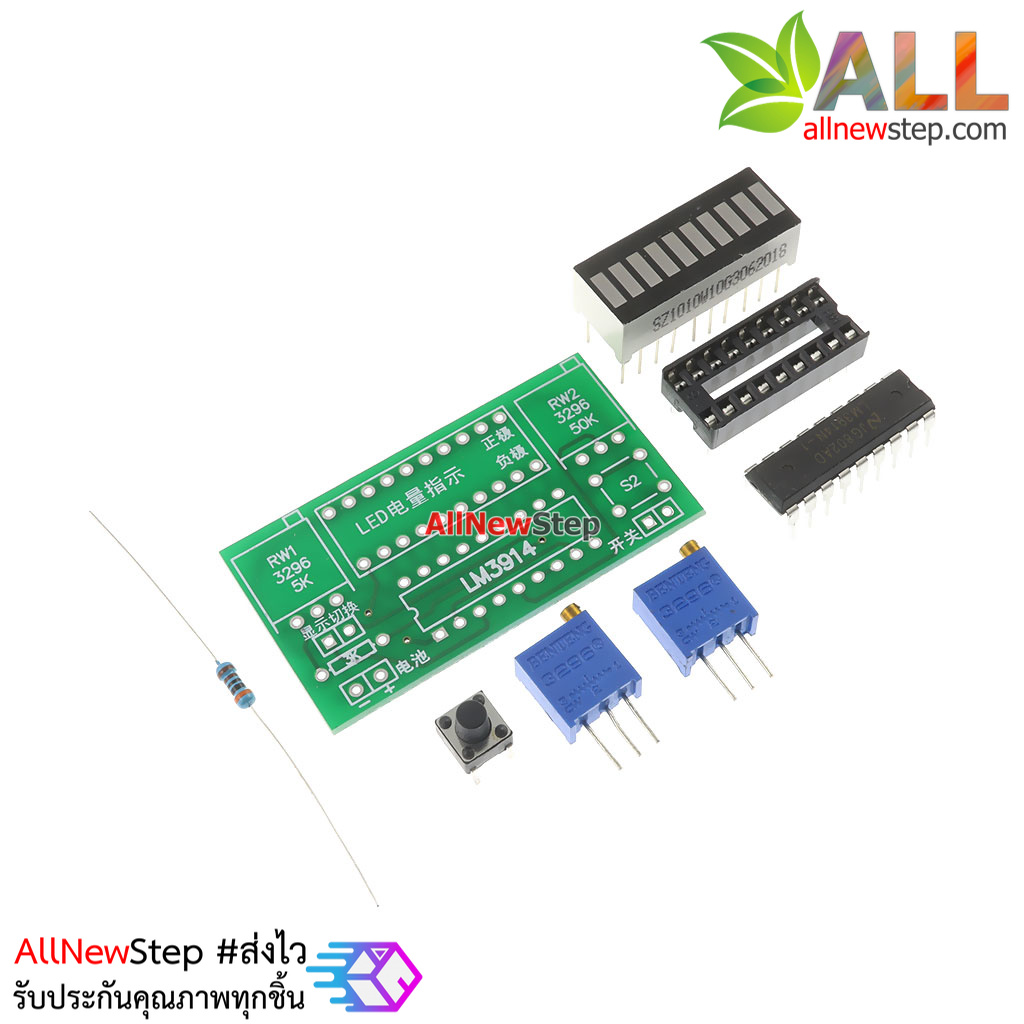

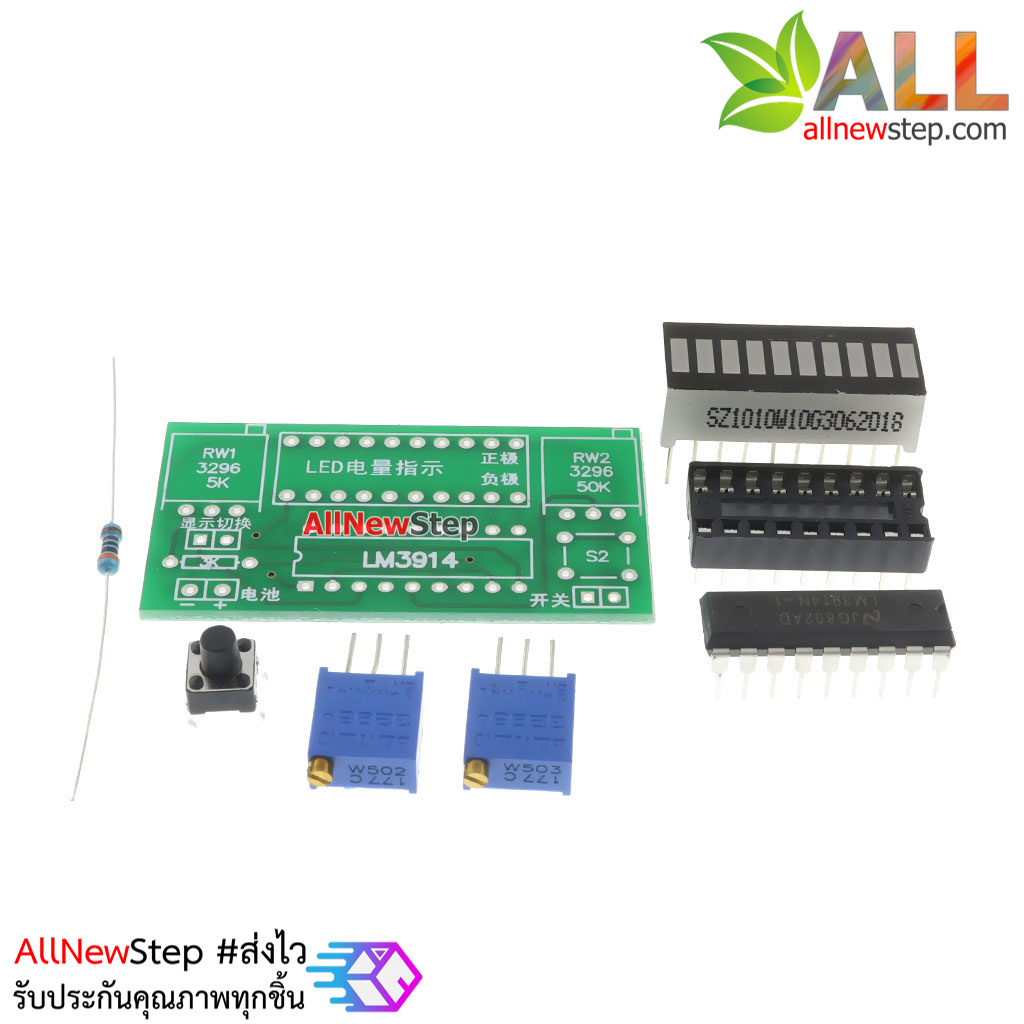

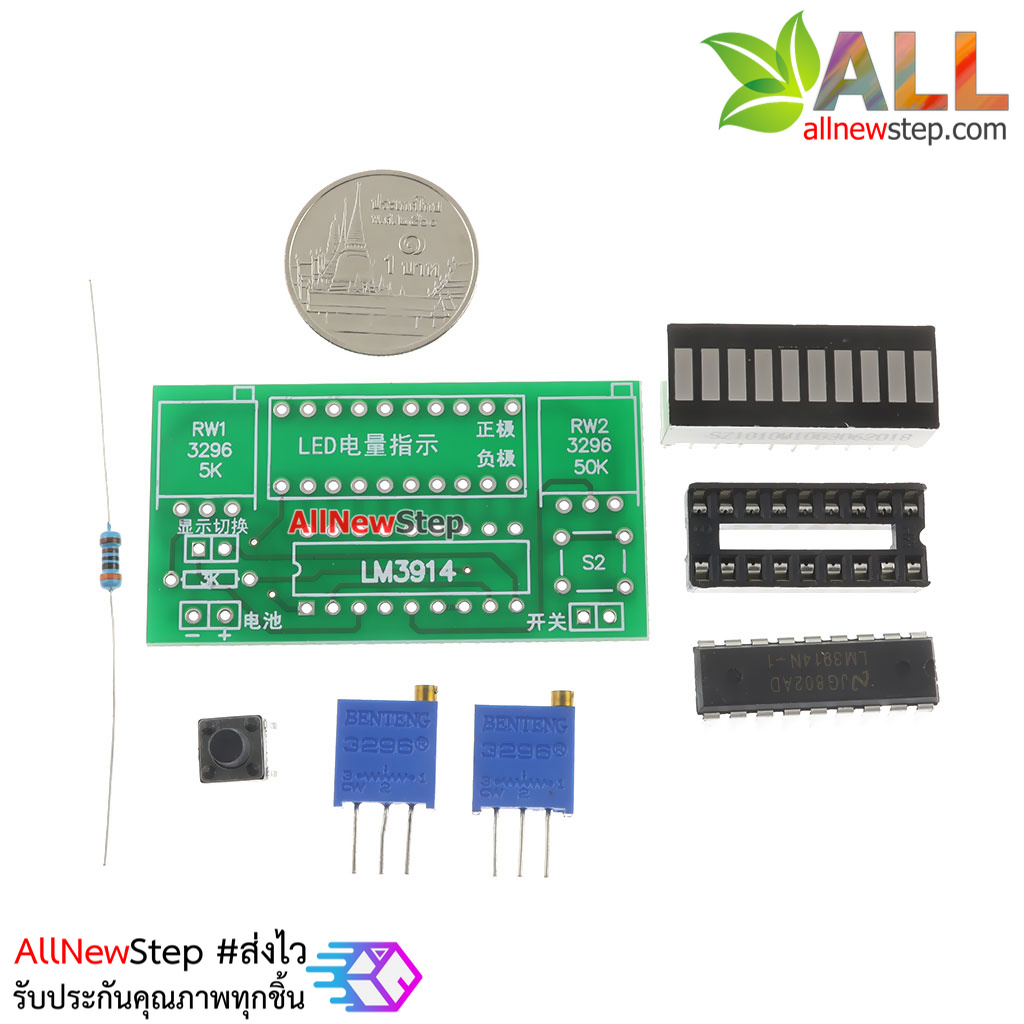

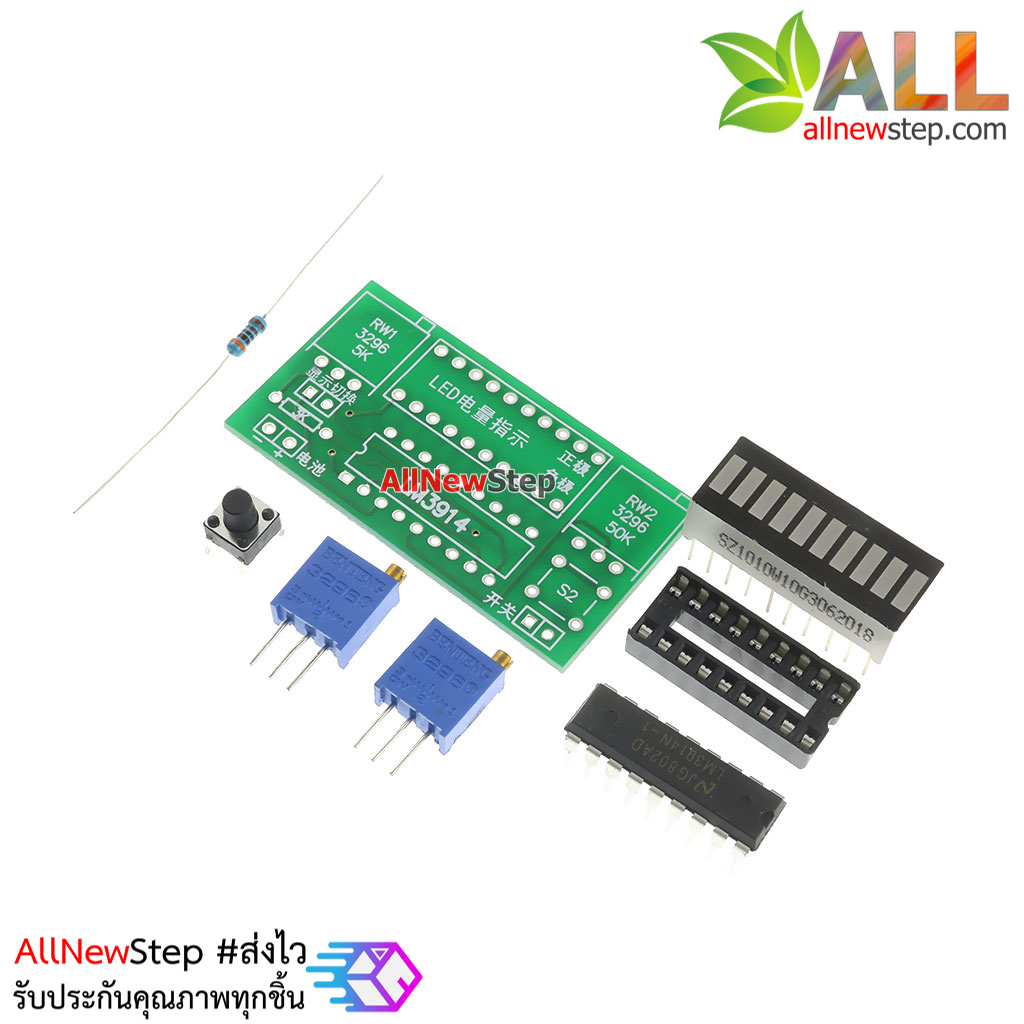

ชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kit

ชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kit
ชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kitชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kitชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kitชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kitชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kitชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kitชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kitชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kit
รหัสสินค้า A3057
หมวดหมู่ ชุดคิทวงจรอิเล็กทรอนิกส์ Electronic Kit
ราคา 80.00 บาท
ขออภัย สินค้าหมด
บัตรประชาชน
บุ๊คแบ๊งค์
คุ้มครองโดย LnwPay
ชุดคิทวงจรอิเล็กทรอนิกส์ วัดโวลต์ 2.4-20V LED power indicator kit

LED power indicator kit
Power consumption: bar display full brightness 42ma, single lamp display 4ma ( digital tube has one side of the word is positive)
Measuring range: battery in general 2.4-20v
Color: green (only this color for the time being)
Display mode: multi-light bar display or single lamp dot display
Pcb board size: 2.6x4.9 cm

The so-called power display is to take a voltage and perform a percentage segmentation analog display. For example, a 3.7V lithium battery, the lower limit voltage is 3V, the upper limit is 4.2V, and the 4.2-3=1.2V. The voltage difference between the upper and lower limits is 1.2V. The battery's analog power is gone.
 .

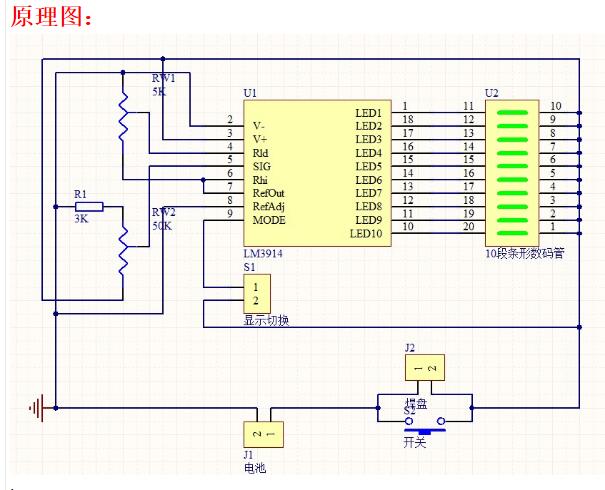

The LM3914 is a dot/strip display driver. The LM3914 can accurately detect the analog voltage and display 10 LEDs. The display mode illuminates one of the 10 LEDs in dot mode, or illuminates the LEDs one by one in strip mode  . LM3914 The battery power display is easy to understand and clear at a glance, so that you can always know and control  .
.

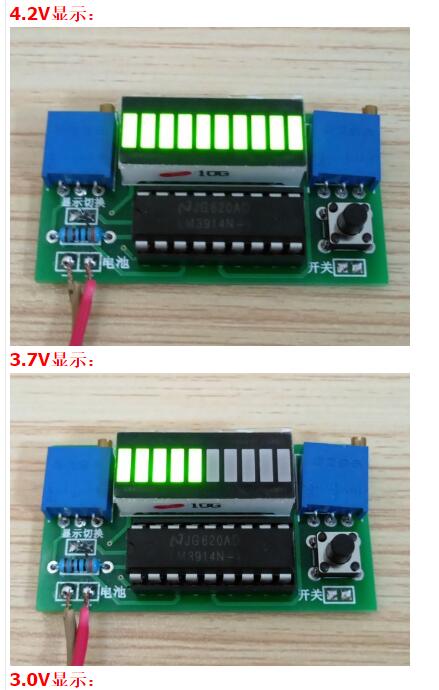

Display mode description: Display the voltage between the upper and lower limits of the battery, which is displayed in 10 steps. Each light is on behalf of 10% of the power display, and 10 lights represent the range of 0%-100% of the power, so that the remaining battery power can be seen at a glance; Single-lamp display means that only one light is on, more power-saving, single-lamp light consumes 4mA, and fully bright 42mA.
 .
Suitable for lithium batteries, lead-acid batteries and other batteries that need to display electricity
The display range of the power supply is adjustable, and the discharge curve of the battery is scientifically set. Direct support: single lithium 1 section (4.2V) ~ 4 sections (16.8V), lead acid 6V~12V, nickel hydrogen 3.6V~18V, nickel cadmium Wait for the battery 3.6V~18V.

Various battery display high and low voltage range adjustment table

1. Lithium battery:
The voltage of the single-cell lithium battery is 3V after discharge, and 4.2V when fully charged;
Section 1 corresponds to 3V (first light) to 4.2V (tenth light);
Section 2 corresponds to 6V (first light) to 8.4V (tenth light);
Section 3 corresponds to 9V (first light) to 12.6V (tenth light);
Section 4 corresponds to 12V (first light) to 16.8V (tenth light);
Other series voltages are analogous.
 .
2. Lead acid battery
Lead acid is generally a 6V or 12V battery:
6V corresponds to 4.8V (first red light) to 6.75V (tenth light);
12V corresponds to 9.6V (first red light) to 13.5V (tenth light);
This module is designed according to the above standard battery discharge range, which can accurately reflect the battery's power, allowing the user to observe the battery status at any time.
 .
The following adjustment methods :
Required equipment: One adjustable power supply, the accuracy determines the display accuracy of this board. A word clock screwdriver.
Taking a single lithium 3.7V as an example, 3V is the low end of the under power, and 4.2V is the high end of the full power.
1. Adjust the adjustable power supply voltage to the high-end 4.2v of the required display voltage. Connect the board. There are two kinds of results at this time: one is not bright, and the other is full or bright. At this time, slowly adjust the 503 (50k) potentiometer on the board until the LED strip is fully lit. No light or bright counterclockwise adjustment, clockwise when fully illuminated.
2. Adjust the adjustable power supply to the low voltage of the required 3V. Adjust the 502 (5K) potentiometer on the board to just illuminate an LED. Do not turn clockwise to adjust, brighten a few or fully bright counterclockwise.
3 , patiently repeat the first and second steps. Usually 2 times you can adjust to the desired display range.

If there is no high-precision adjustable power supply, the simple adjustment method will fully charge the battery to the high-end voltage. When the battery is discharged, the low-end voltage will be connected.

Note: to adjust the voltage yourself, you must understand the above steps, according to the method of order adjustment can not, first adjust the high-end, then adjust the low-end, blindly caused by the confusion is difficult to recover, the store is no longer after sale.

Other specifications of the battery range debugging method (adjust the height display range).

Supplementary explanation Display mode A/P: Full-bright linear/single-lamp dot matrix mode switching, the default is linear mode, the switch pad is reserved on the board, and the solder can be connected to the pad to become a full-bright linear mode without soldering. Is the single-lamp display mode
Note: The red is connected to the positive pole, the black is connected to the negative pole, and the reverse is not reversed. The maximum limit voltage of this module is DC 20V. Please use anti-static soldering station or pull-external heat welding when soldering. Not for sale.
