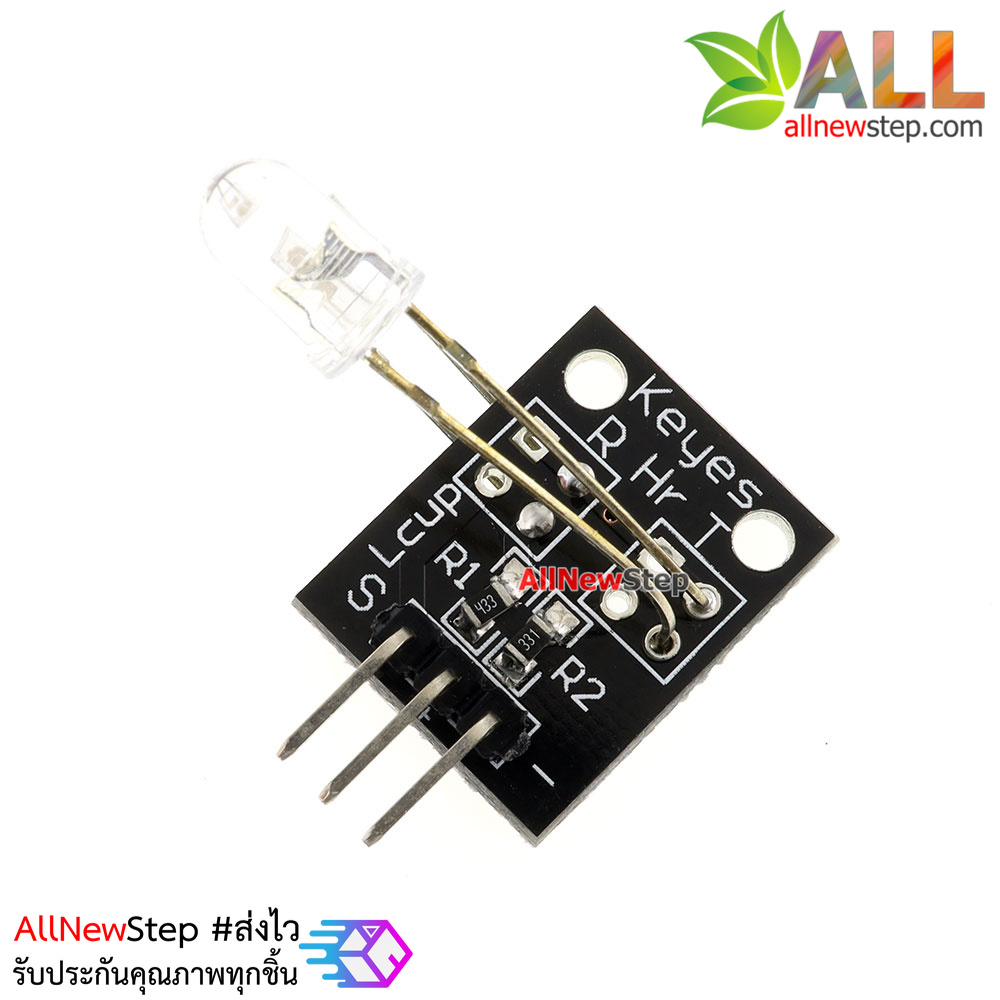

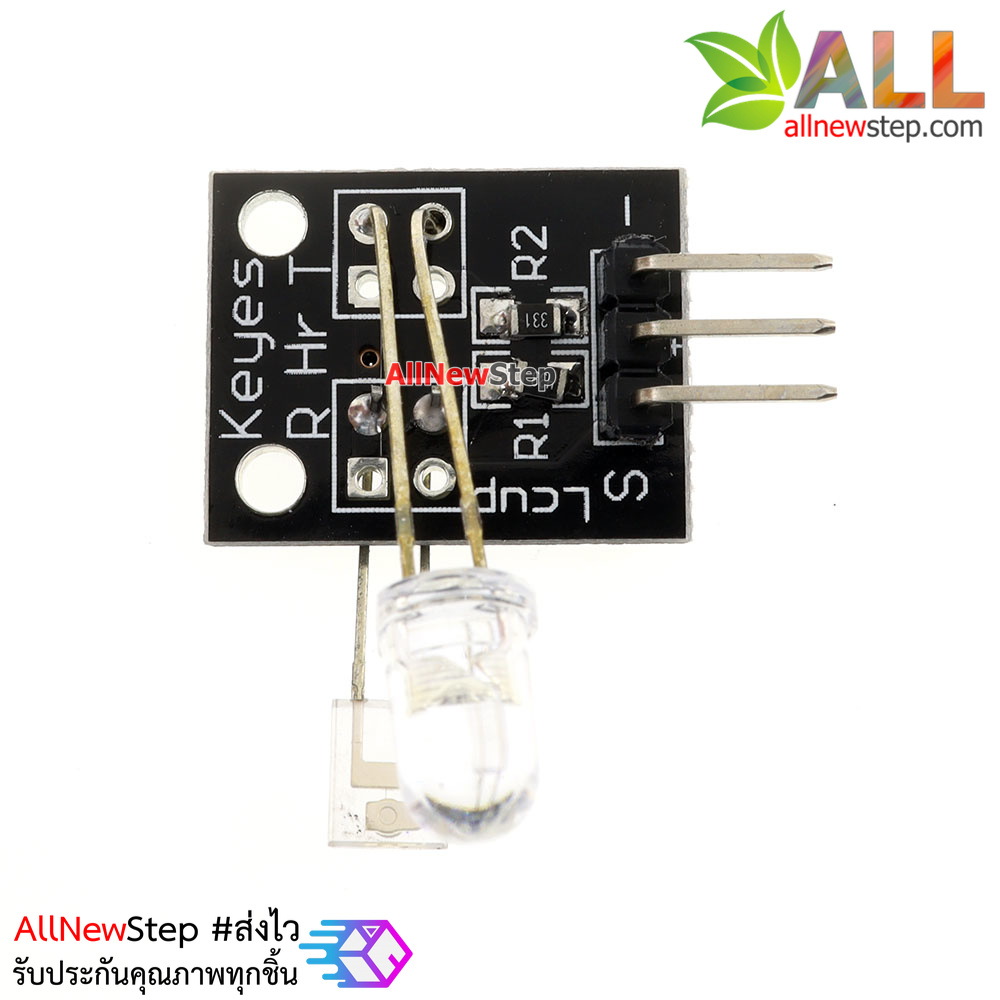

Finger Measuring Heartbeat Sensor Module for Arduino
| รหัสสินค้า | A335 |
| หมวดหมู่ | เซนเซอร์วัดสภาพแวดล้อม |
| ราคา | 24.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
Arduino สอน เซนเซอร์วัดการเต้นของหัวใจ heartbeat Sensor Module
heartbeat Sensor Module เซนเซอร์วัดสัญญาณชีพจร โดยใช้หลักการแบบเดียวกับอุปกรณ์เครื่องวัดความดันโลหิต เซนเซอร์นี้ทำงานโดยปล่อยแสงอินฟาเรดผ่านนิ้วมือ แล้วอีกฝั่งจะมีเซนเซอร์ตรวจจับแสงอินฟาเรด ซึ่งสามารถวัดความเข้มแสงที่ถูกดูดซับโดยนิ้วมือ มาแสดงเป็นอัตราการเต้นของหัวใจได้
อุปกรณ์ที่ต้องใช้ใน บทความ สอนใช้งาน Arduino สอน เซนเซอร์วัดการเต้นของหัวใจ heartbeat Sensor Module
- Arduino Uno R3 แบบ SMD เพิ่มพอร์ทขยาย พร้อมสาย USB Arduino Uno
- บอร์ดทดลอง Breadboard 400 Point
- สายไฟจัมเปอร์ ผู้-ผู้ ยาว 20cm. จำนวน 40 เส้น
- Finger Measuring Heartbeat Sensor Module for Arduino
ต่อวงจร Arduino เซนเซอร์วัดการเต้นของหัวใจ heartbeat Sensor Module
- ขา S -> A0
- ขา กลาง -> 5V
- ขา - -> GND
อัพโหลดโคดตัวอย่างดังนี้ แล้วเปิด Serial Ploter เพื่อดูผลลัพธ์
---
ปรับหลอดไฟอินฟาเรด ให้ตรงกับตัวรับอินฟาเรด
สอดนิ้วให้แสงทะลุผ่าน แล้วจะเห็นกราฟขึ้นลง ตามจังหวะการเต้นของหัวใจ
Finger Measuring Heartbeat Sensor Module for Arduino
This project uses bright infrared (IR) LED and a phototransistor to detect the pulse of the finger, a red LED flashes with each pulse.
Pulse monitor works as follows: The LED is the light side of the finger, and phototransistor on the other side of the finger, phototransistor used to obtain the flux emitted, when the blood pressure pulse by the finger when the resistance of the phototransistor will be slight changed.
We chose a very high resistance resistor R1, because most of the light through the finger is absorbed,it is desirable phototransistor sensitive enough.Resistance can be selected by experiment to get the best results.
The most important is to keep the shield stray light into the phototransistor. For home lighting that is particularly important because the lights at home mostly based 50HZ or 60HZ fluctuate, so faint heartbeat will add considerable noise.
ARDUINO test code:
// Pulse Monitor Test Script
int ledPin = 13;
int sensorPin = 0;
double alpha = 0.75;
int period = 20;
double change = 0.0;
void setup ()
{
pinMode (ledPin, OUTPUT);
Serial.begin (115200);
}
void loop ()
{
static double oldValue = 0;
static double oldChange = 0;
int rawValue = analogRead (sensorPin);
double value = alpha * oldValue + (1 - alpha) * rawValue;
Serial.print (rawValue);
Serial.print (",");
Serial.println (value);
oldValue = value;
delay (period);
}
