โมดูลสวิตช์สัมผัสไฟแบบ Color Full Touch switch HTTM 2.7V-6V
| รหัสสินค้า | A3468 |
| หมวดหมู่ | โมดูลสวิตช์ |
| ราคา | 35.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า

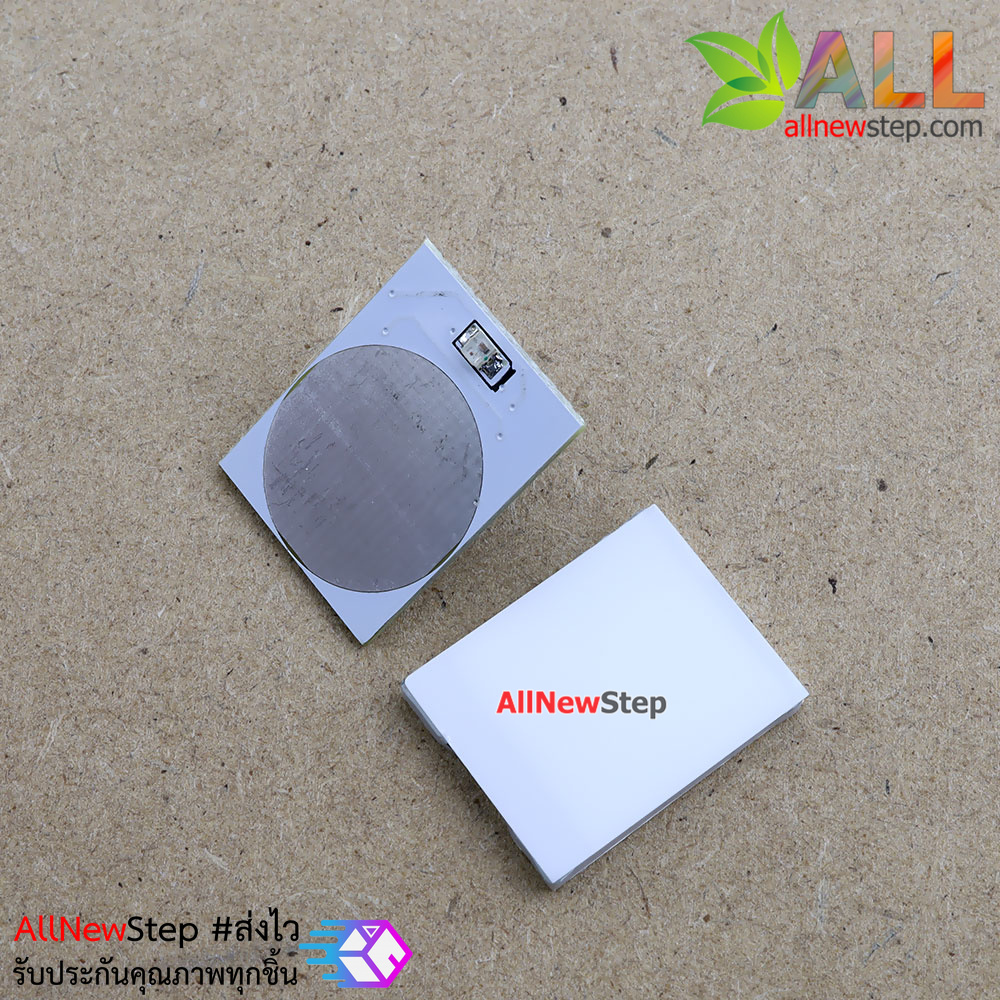

สวิตช์สัมผัส Touch Capacitive Switch พร้อมไฟในปุ่มสัมผัส สีไฟแบบ Color full
สวิตช์สัมผัสแบบ Capacitive แบบกดติด/กดดับ พร้อมไฟในปุ่มสัมผัส ใช้ไฟเลี้ยง 2.7-6V ที่ขา OUT ให้สัญญณไฟ 3.3V กระแสสูงสุด 500mA
Arduino สอนใช้งาน Arduino สวิตช์สัมผัส Capacitive Touch Switch
สวิตช์สัมผัสแบบ Capacitive Touch Switch ใช้หลักการวัดค่าประจุที่เปลี่ยนแปลงจากมือที่เราสัมผัส รุ่น HTTM ที่ย่อมาจาก HelTec Touch Model เป็นสวิตช์กดติด กดดับ พร้อมไฟแสดงผลมีหลายสีเช่น สีแดง สีเขียว สีเหลือง สีน้ำเงิน ซึ่งใช้งานแบบเดียวกัน ต่างกันที่ LED แสดงผลของไฟแบ็คไลท์
สวิตช์สัมผัสแบบ Capacitive สามารถตรวจจับได้แม้มีวัตถุอื่นมาบัง เช่นแผ่นกระจก แผ่นพลาสติก ทำให้เราสามารถทำสวิตช์เป็นระนาบเดียวกันได้ทั้งหมด โดยใช้วัตถุเช่นกระจกมาครอบสวิตช์ทุกตัวไว้ ทำให้สวิตช์กันน้ำไม่ช็อต และมีความสวยงาม
สวิตช์สัมผัสไม่มีกลไกลที่ทำให้สึกหรอเหมือนสวิตช์แบบกด จึงมีอายุการใช้งานที่ยาวนาน
ใช้อัลกอลิทึมป้องกันสัญญาณรบกวนในตัว จึงทำงานได้อย่างมีประสิทธิภาพ
- ใช้ไฟเลี้ยง 2.7-6V
- ทำงานที่อุณหภูมิ -30 ถึง 70 องศาเซลเซียส
- แรงดันเอาต์พุต 3.3V กระแส 500mA
- ข้อมูล datasheet ของ IC
ขนาดและตำแหน่งขาของโมดูลสวิตช์สัมผัส
Arduino อุปกรณ์ทดลอง Arduino สวิตช์สัมผัส Capacitive Touch switch
- Arduino UNO R3 พร้อมสาย USB
- สวิตช์สัมผัส Touch Capacitive Switch พร้อมไฟในปุ่มสัมผัส
- สายจัม ผู้-เมีย Jump Wire (Male to Female) สายแพ ยาว 20cm. ขนาด40 เส้น
1. ต่อวงจรดังนี้
- VCC - 5V
- GND - GND
- OUT - 7 // เอาต์พุตเป็นแบบ digital ต่อกับขา GPIO ขาไหนก็ได้
2. อัพโหลดโคดโปรแกรมตัวอย่างดังนี้
---
3. สัมผัสที่สวิตช์เบา ๆ จะเห็นว่าเราสามารถกดสวิตช์เปิด/ปิด แบบสัมผัสได้แล้ว สวิตช์เป็นแบบกดติด กดดับ
4. สวิตช์สัมผัสแบบ capacitive สามารถทำงานได้แม้มีวัตถุอื่นมาบัง ทดลองใช้กระดาษ หรือแผ่นพลาสติกบาง ๆ มากัน ก็ทำงานได้ปกติ
สวิตช์สัมผัส Touch Capacitive Switch พร้อมไฟในปุ่มสัมผัส สีน้ำเงิน
Existing Customer Applications
- hoods operator panel;
- touch switch;
- handheld home air environment detector;
- industrial control equipment waterproof keyboard;
- board equipment;
- Bluetooth test information display aircraft.
HTTM series touch key module has the following characteristics:
- There is no mechanical parts, no wear, infinite life, reduce maintenance costs later;
- Its sensing portion may be placed in any insulating layer (usually a glass or plastic material) behind, it is easy to seal with the surrounding environment into the keyboard, in order to play the role of moisture and water;
- The panel arbitrary pattern, button size, any shape design, characters, trademarks, and other transparent window with arbitrary, so that the overall stronger sense of product;
- Compared with the physical buttons, touch buttons and more difficult to damage;
- You can modify the resistance of the back, adjust the output signal of the latch output or keep the output level (see 3.3.2);
- The + 2.7V ~ + 6V wide input voltage range, + 3.3V signal output can be directly used to drive relays, optocouplers, LED lights and other original documents;
- The -30 ~ + 70 deg.] C operating temperature range;
- The touch sensitive, no lag, delay, flicker and other adverse reactions;
- Built-in anti-jamming algorithm, with excellent anti-jamming performance.
- OUT pin output voltage: + 3.3V ± 0.1V
- OUT pin Maximum Output Current: 500mA
