ชุดคิทฝึกบัดกรี 15-way lantern controller kit 1801 SMD component welding practice board kit
| รหัสสินค้า | A3699 |
| หมวดหมู่ | ชุดคิทวงจรอิเล็กทรอนิกส์ Electronic Kit |
| ราคา | 50.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
*** โปรดอ่านก่อนซื้อ ชุดคิท Electronic ประกอบด้วยอุปกรณ์จำนวนมาก ทางร้านไม่สามารถตรวจนับให้ได้ทุกชิ้น ในกรณีที่ได้สินค้าขาดหรือเกิน ทางร้านขออนุญาตสวงนสิทธิ์ไม่ส่งให้ใหม่หรือรับคืน โปรดเช็คเงื่อนไขนี้ก่อนสั่งซื้อ

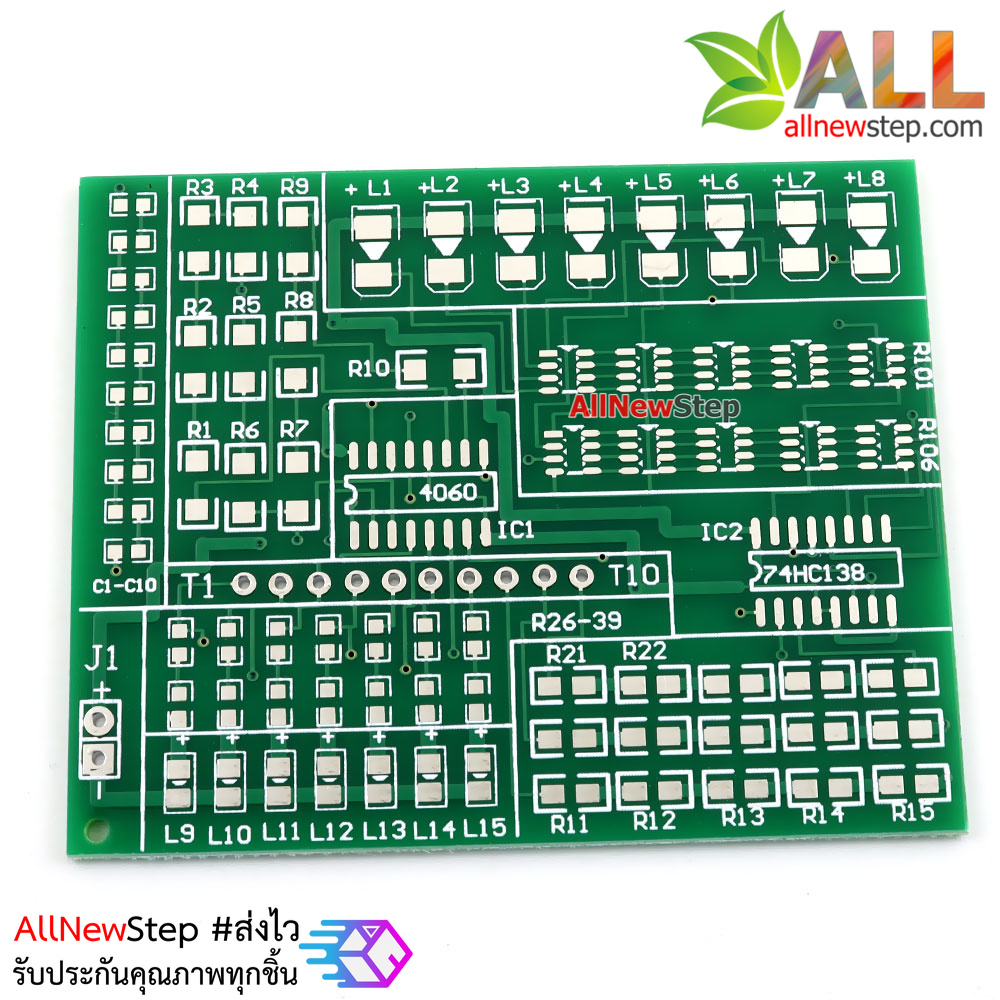

- Board size: 59 * 48MM
- Board thickness: 1.6mm
- Board material: international standard plate, all pads are tinned, high-strength fireproof and anti-drop material, can be disassembled repeatedly.
- The PCB board design is reasonable, and the commonly used chip components are used.
- Circuit working voltage 5V

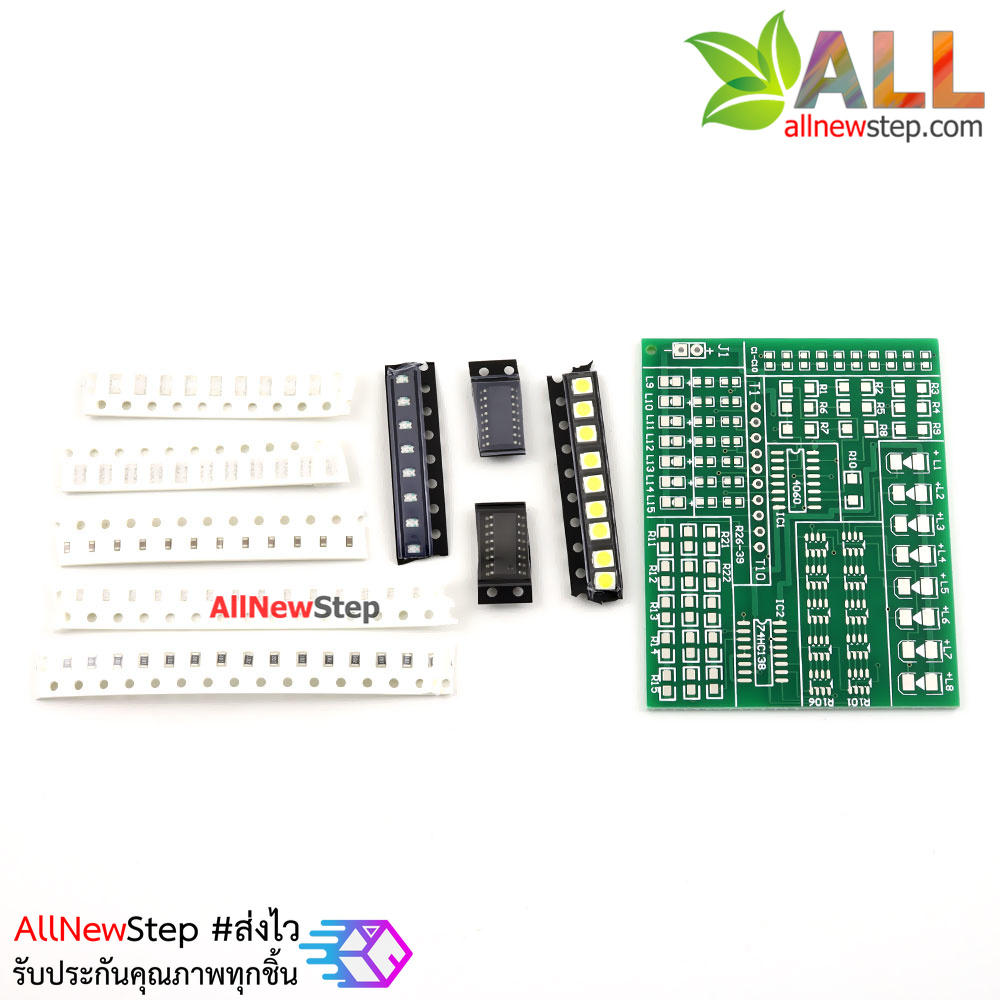

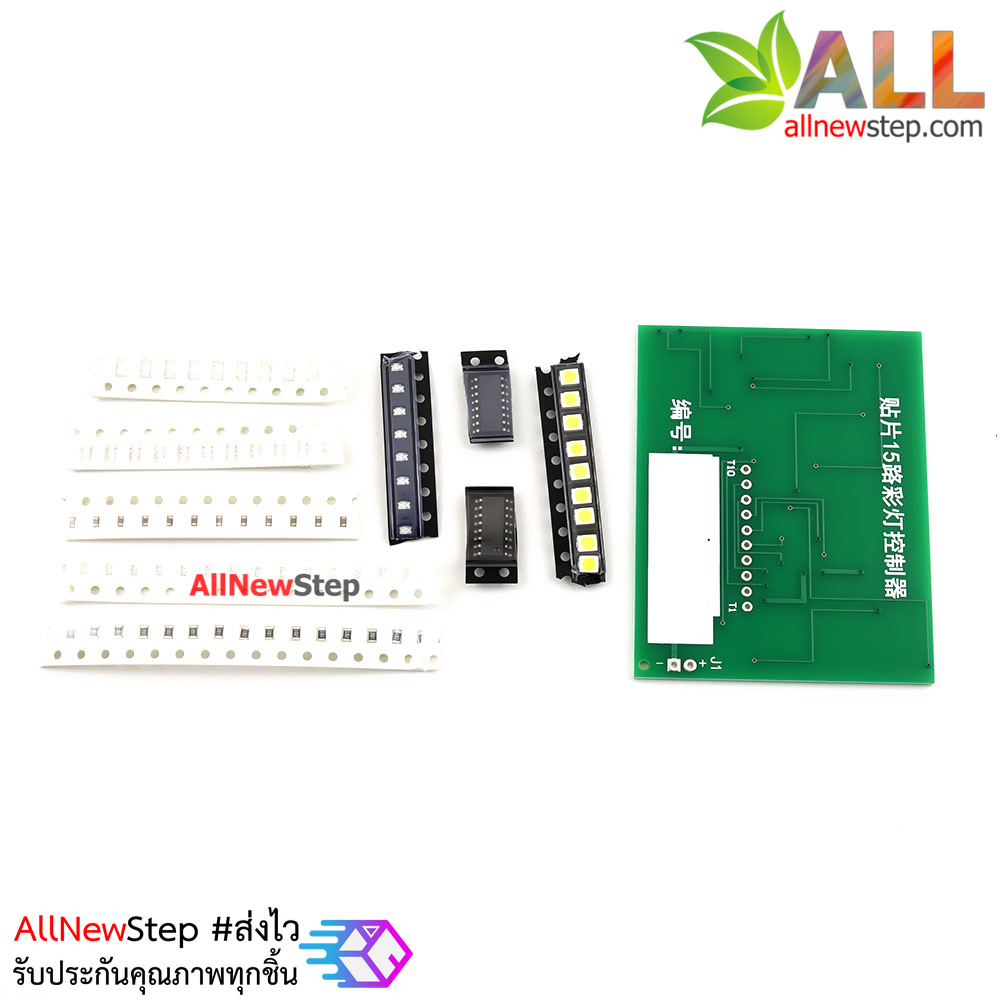

- This kit contains all the components in the following photos.
Circuit Introduction
This circuit is a light-emitting diode automatic control circuit composed of digital integrated circuits CD4060 and 74HC138. The internal of CD4060 is composed of an oscillator and a binary counter with 10-level output. The oscillator can be connected to crystal or RC externally. The control circuit is connected to RC Oscillation mode, composed of R1-R10 series and C1-C10 series, the resistance of the series resistance is the sum of the resistance of each resistor, the same capacitance series is equal to the capacity of a single capacitor / the number of capacitors, 104/10,
After the CD4060 oscillation circuit starts to oscillate, the counter counts the oscillating signal, and each binary bit of the counter continuously flips with the count, thereby outputting a square wave signal with a frequency from high to low on pins Q4-Q14, of which Q4-Q10 Drive one light-emitting diode L9-L15 each, so that these 7 light-emitting diodes produce flashes of different frequencies. Q12-Q14 is connected to the input end of the integrated circuit 74HC138, 74HC138 is a 3-8 line decoding circuit, and only 1 bit is low level at the output end at the same time. As the data at the input changes, Y0-Y7 turn to low level in turn, thereby forming the effect of a running light on L1-L8. After CD4060 count overflow, it will become 0 and count again. In order to achieve automatic control of 15 LEDs.
