โมดูลขับมอเตอร์ DRV8833 DC motor drive module driver drive board DRV8833 replace the TB6612 drive module
| รหัสสินค้า | A3833 |
| หมวดหมู่ | โมดูลขับมอเตอร์ / อุปกรณ์ IO |
| ราคา | 28.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า

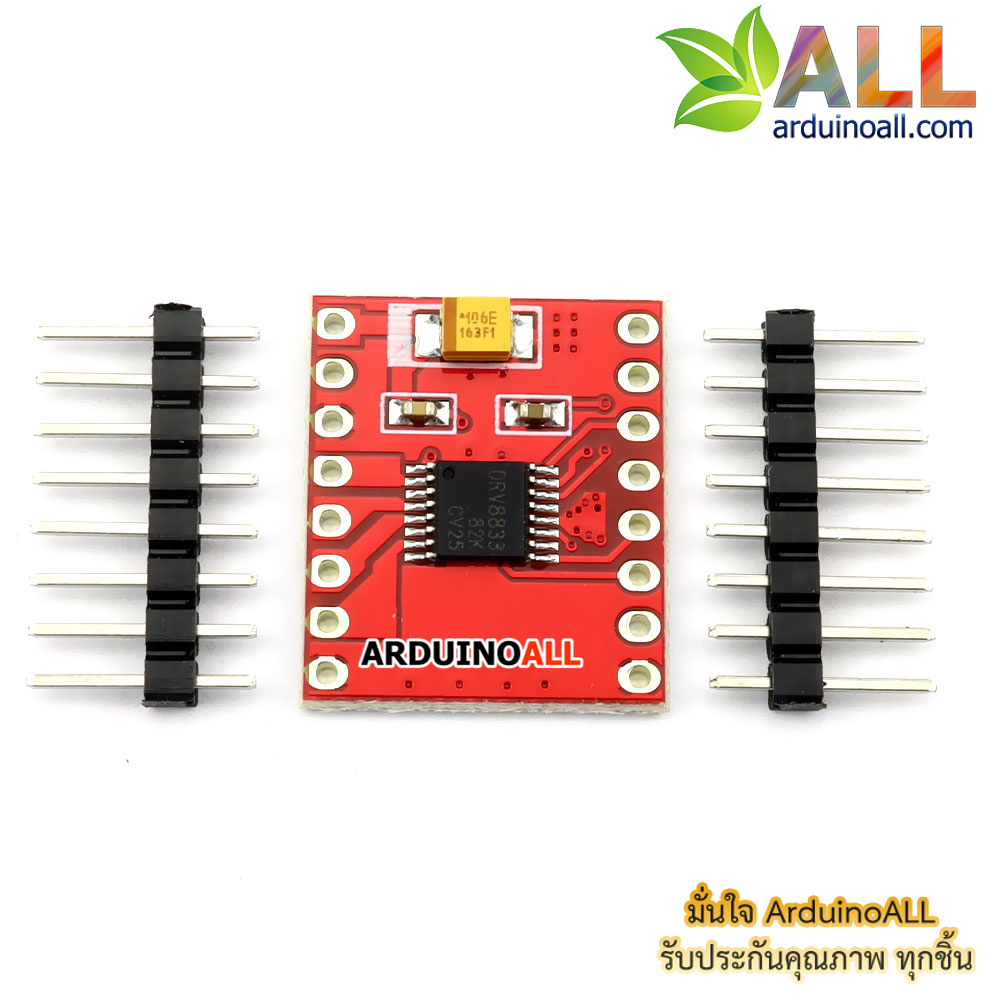

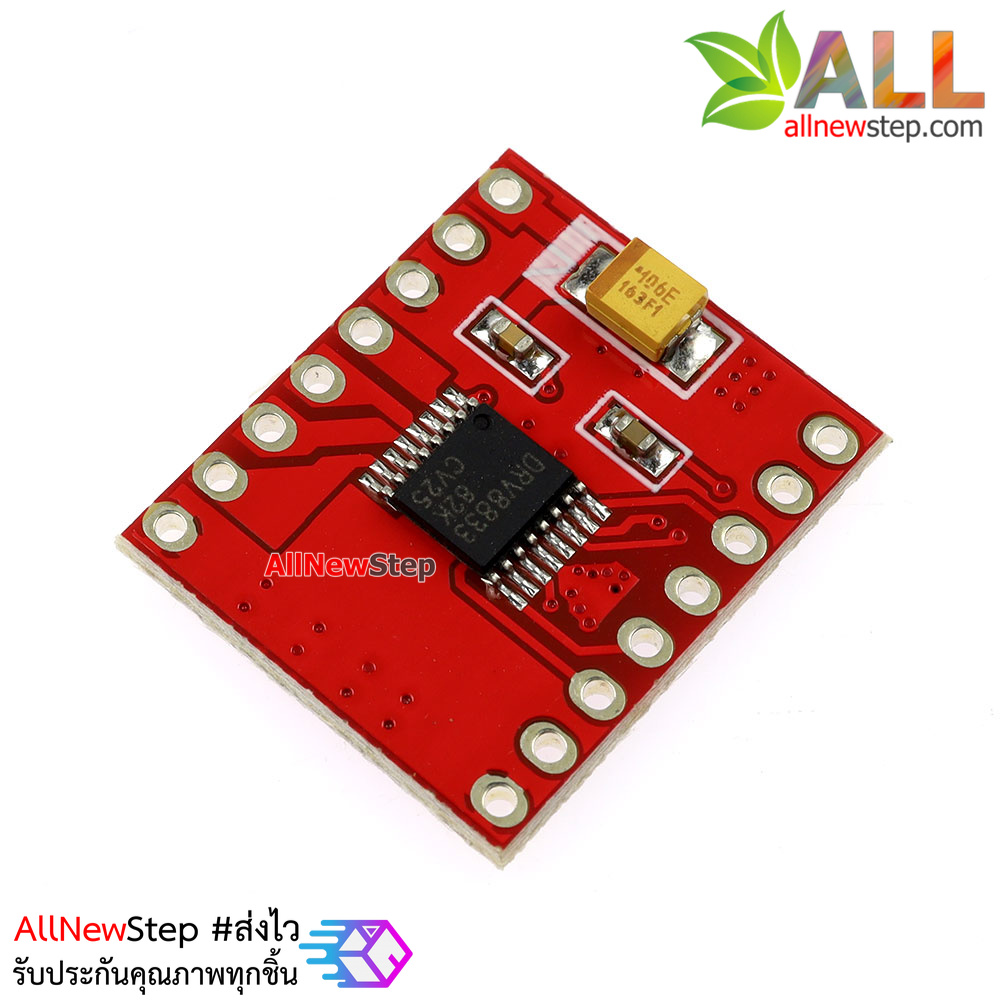

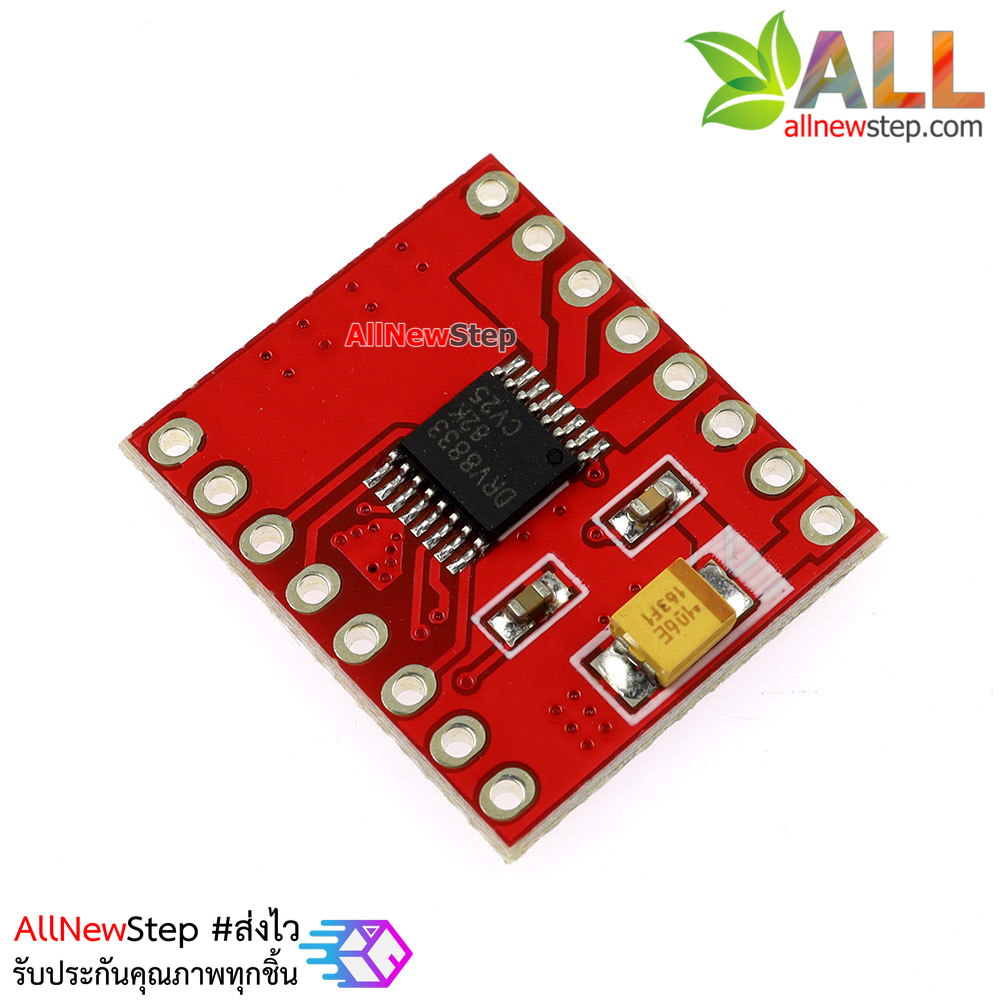

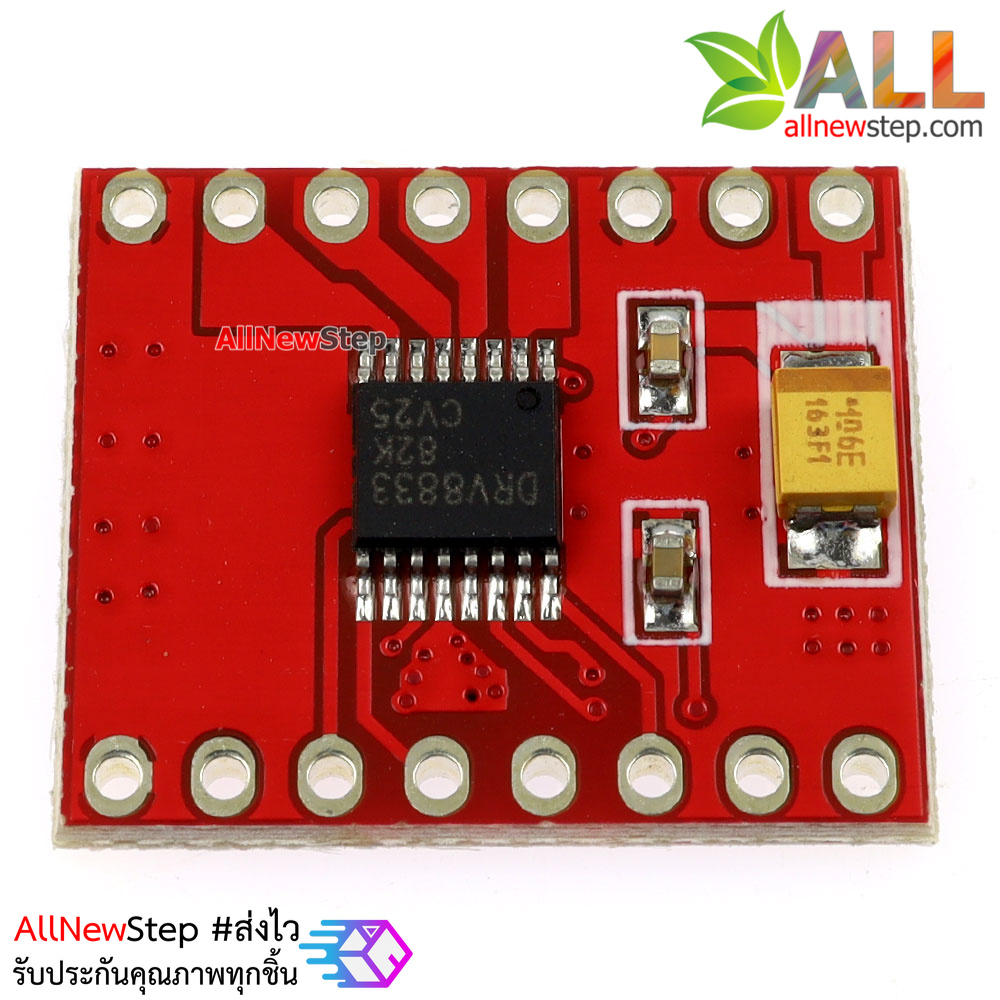

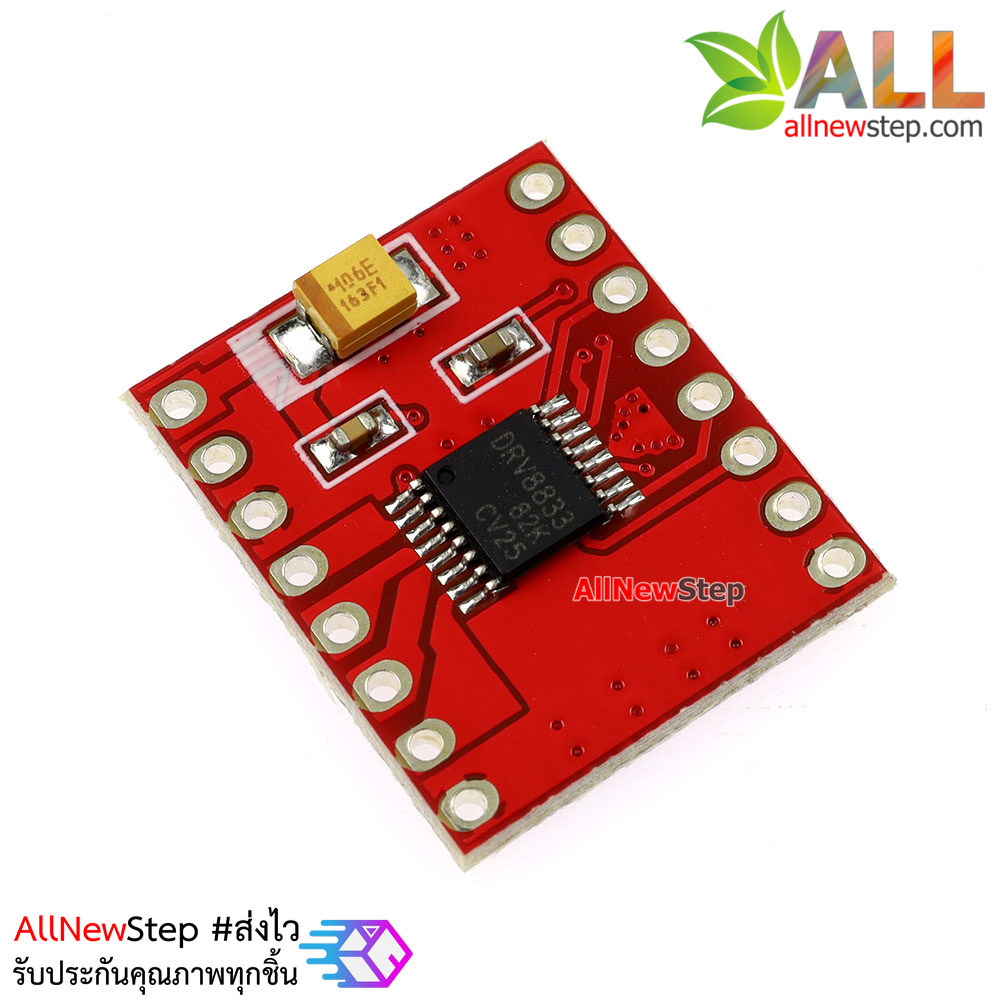

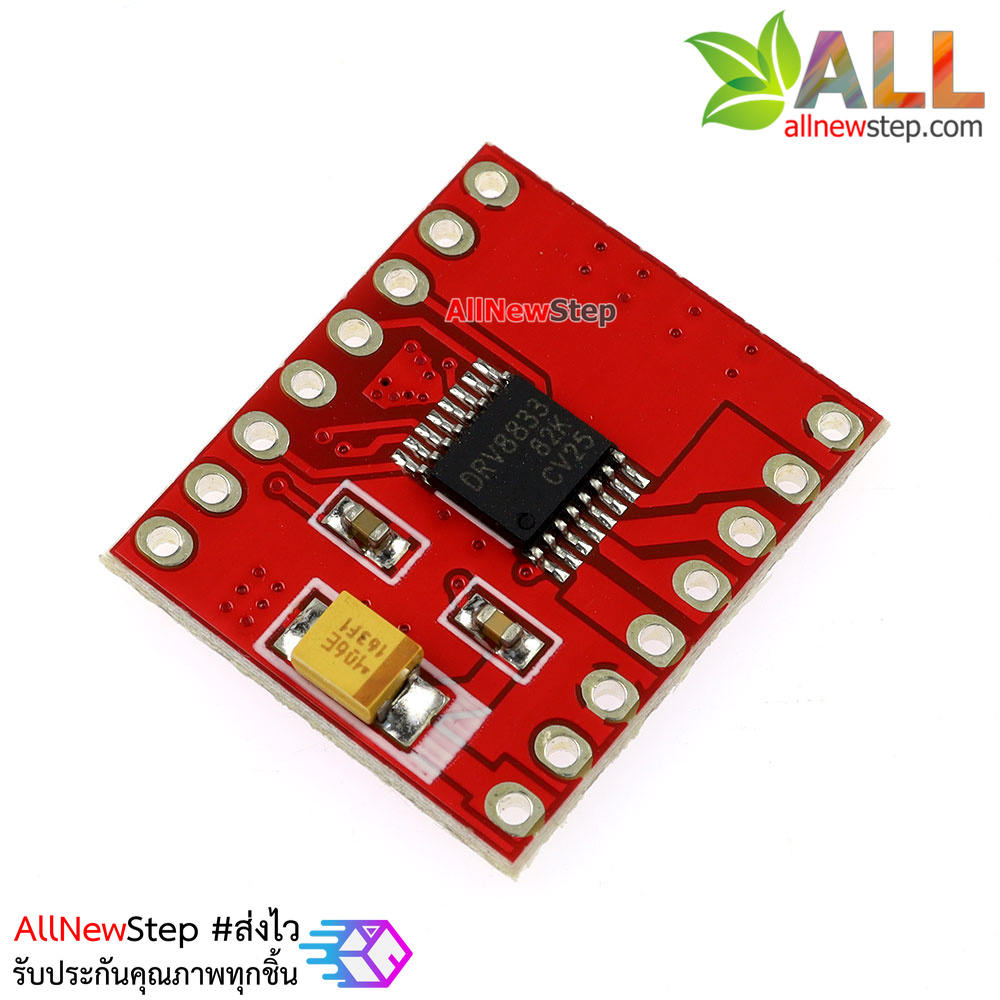

DRV8833 DC motor drive module driver drive board replaces TB6612FNG
The DRV8833 motor drive module can directly replace the TB6612 drive module, and its pins are basically fully compatible.
Features introduction :

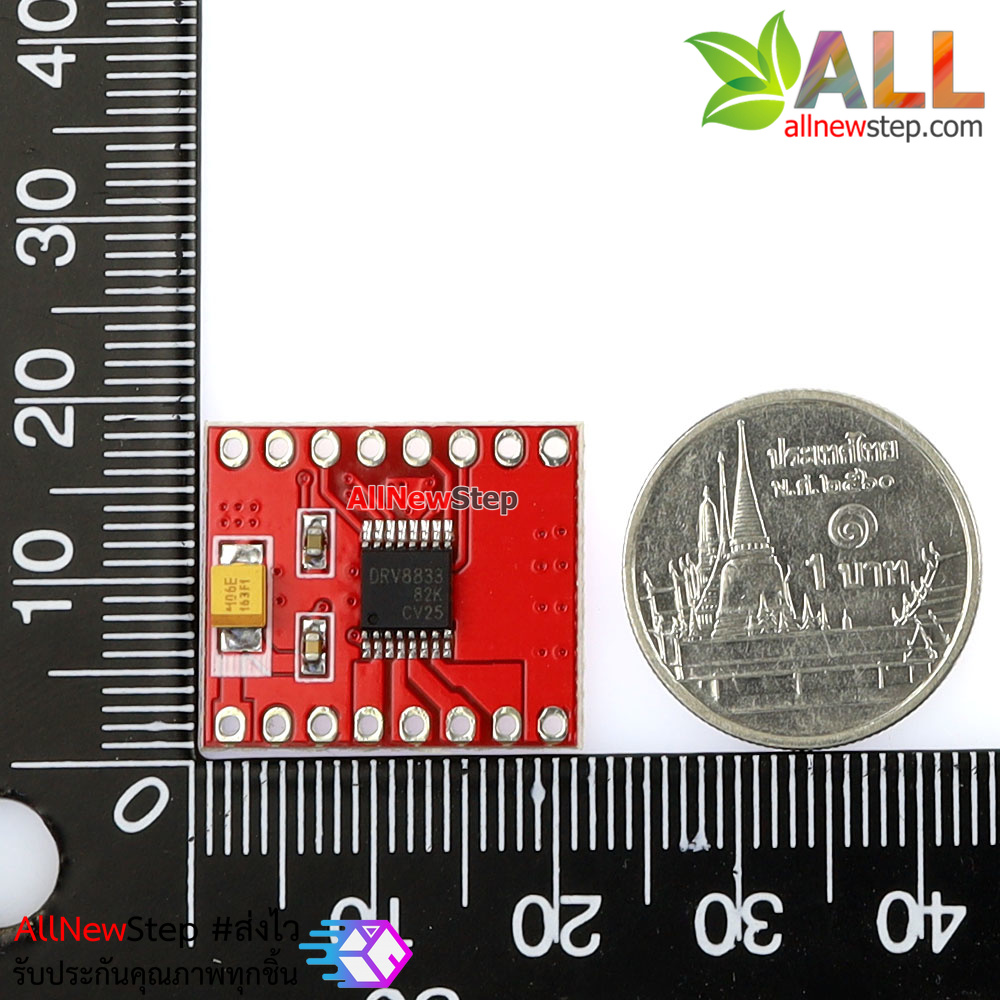

- Size: 18* 21mm
- Input voltage: 2.7 V – 10.8 V
- Single H- bridge output current: 1.5A , can drive 2 DC geared motors.
- Built-in overcurrent protection, short circuit protection, undervoltage lockout and overheat protection. With low-power sleep mode.
- Uses: It can drive DC motors below 1.5A and 4- wire stepper motors.

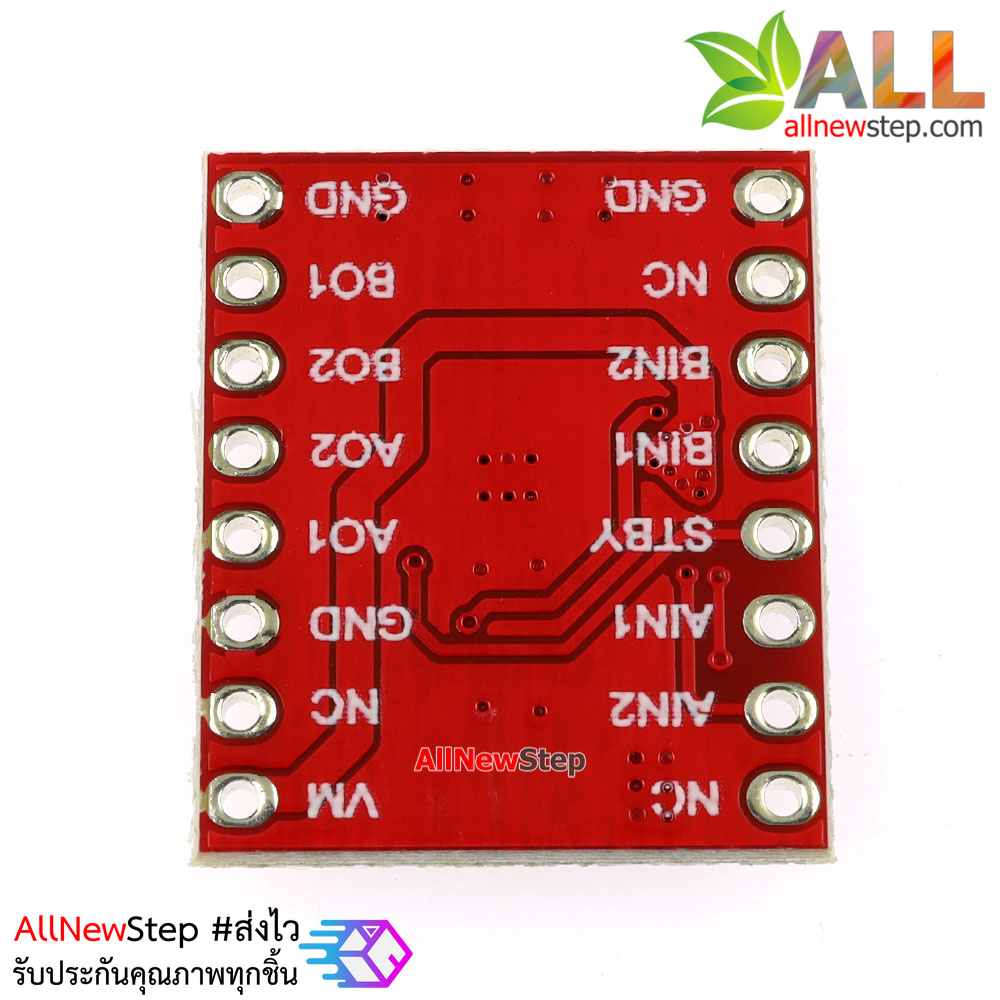

- ANI1: AO1 logic input control port, level 0-5V.
- AIN2: AO2 logic input control port, level 0-5V.
- BNI1: The logic input control port of BO1, level 0-5V.
- BIN2: Logic input control port of BO2, level 0-5V.
- AO1 and AO2 are 1-channel H-bridge output ports, which are connected to the two feet of a DC motor.
- BO1 and BO2 are 2-way H-bridge output ports, which are connected to the two feet of another direct motor.
- GND: ground.
- The VM : the motor supply pin and the chip, the voltage range of 2.7 V - 10.8 V .
- STBY : Ground or floating chip does not work, no output, connect to 5 V to work ; level 0 -5V .
- NC : empty foot
H- bridge logic drive :
|
xIN1 |
x IN2 |
x O1 |
xO2 |
Features |
|
0 |
0 |
Z |
Z |
Inertia running / fast decay |
|
0 |
1 |
L |
H |
Reverse |
|
1 |
0 |
H |
L |
Forward |
|
1 |
1 |
L |
L |
Brake / slow speed damping |
PWM control motor speed :
|
xIN1 |
x IN2 |
Features |
|
PWM |
0 |
Forward P WM , fast attenuation |
|
1 |
PWM |
Forward P WM , slow decay |
|
0 |
PWM |
Reverse P WM , block speed attenuation |
|
PWM |
1 |
Reverse P WM , slow decay |

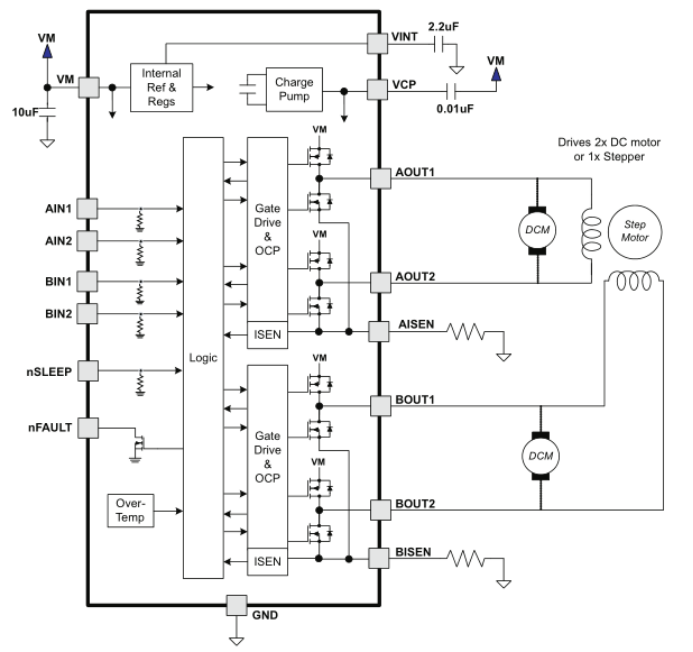

DRV8833 logic logic block diagram :
Basically compatible with T B6612 module pins .
DRV8833 : DRV8833 is a dual drive, that is, it can drive two motors.

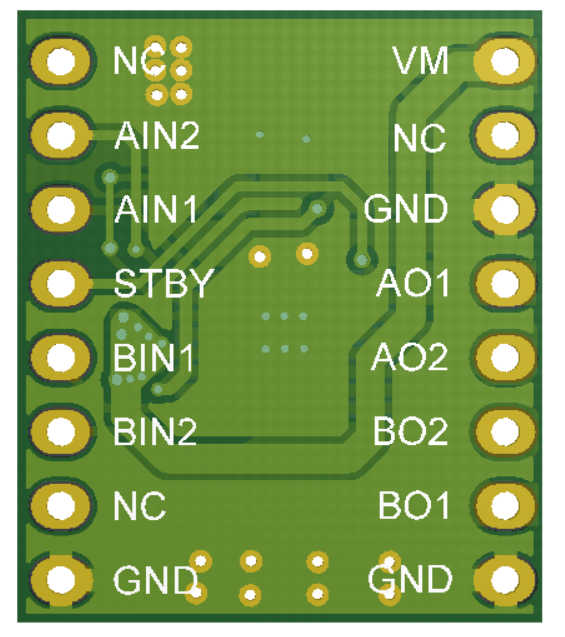

The following is the IO port
STBY port that controls the two motors. The IO port clearing motor of the single chip microcomputer is all stopped. Control the positive and negative reversal
VM to connect to the power
GND within 12V. Not much to say.
Drive 1 way
truth table:
AIN1 0 0 1
AIN2 0 1 0
stop reverse forward
A01
AO2 connect the two feet of the motor 1
drive 2
PWMB connection The
truth table of the PWM port of the single chip microcomputer :
BIN1 0 0 1
BIN2 0 1 0
Stop Reverse Forward
B01
BO2 Connect the two feet of motor 2
