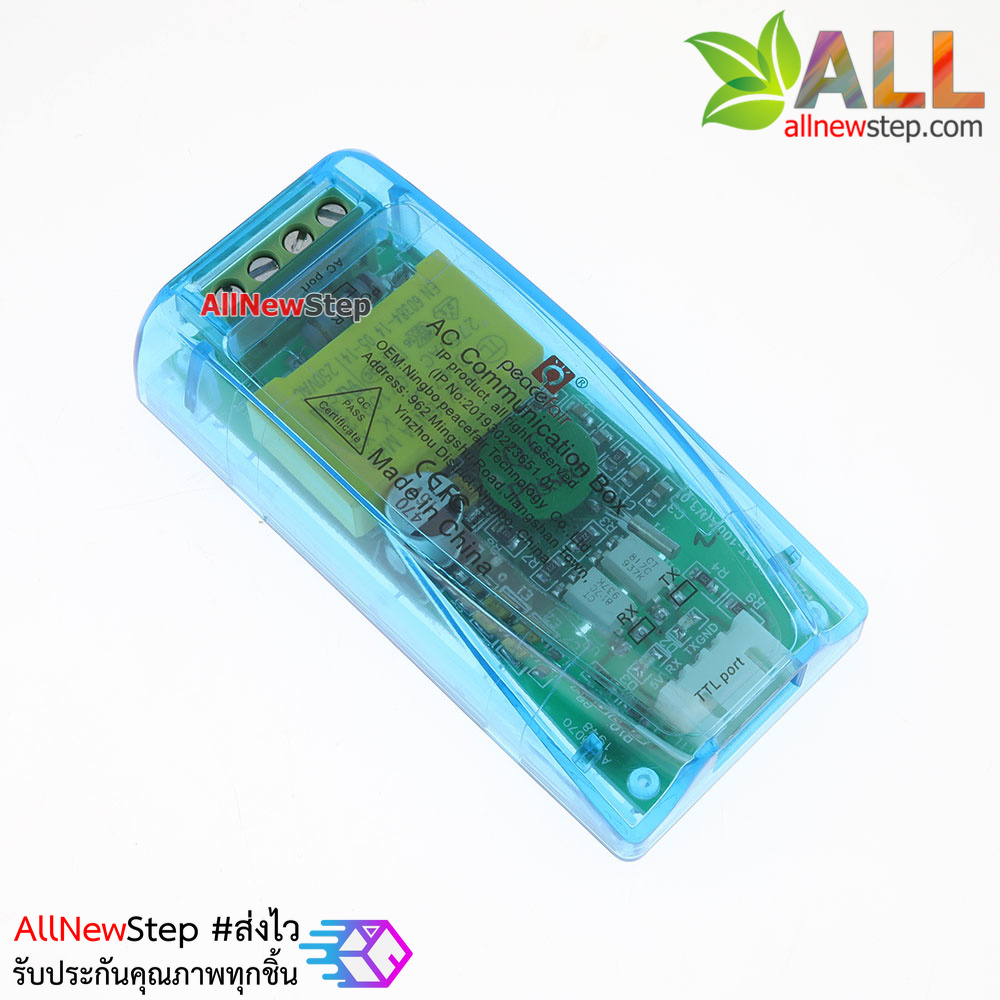

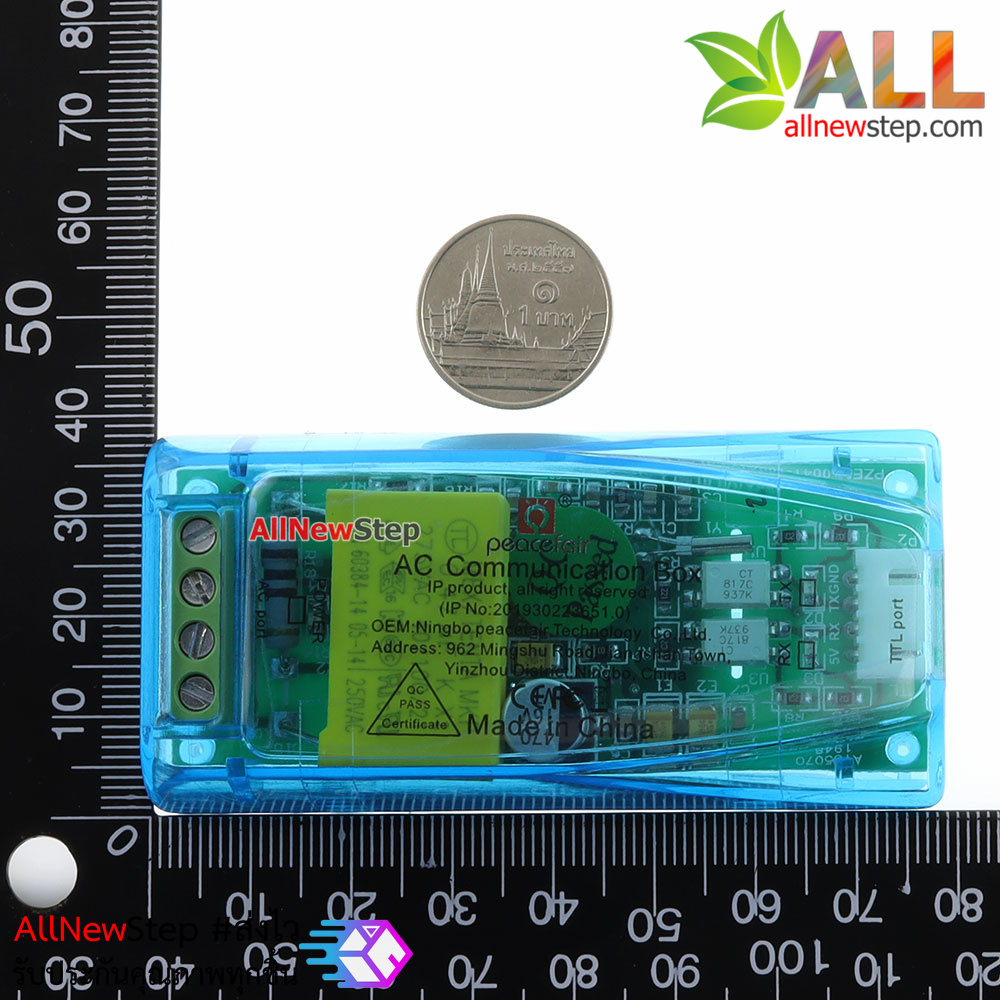

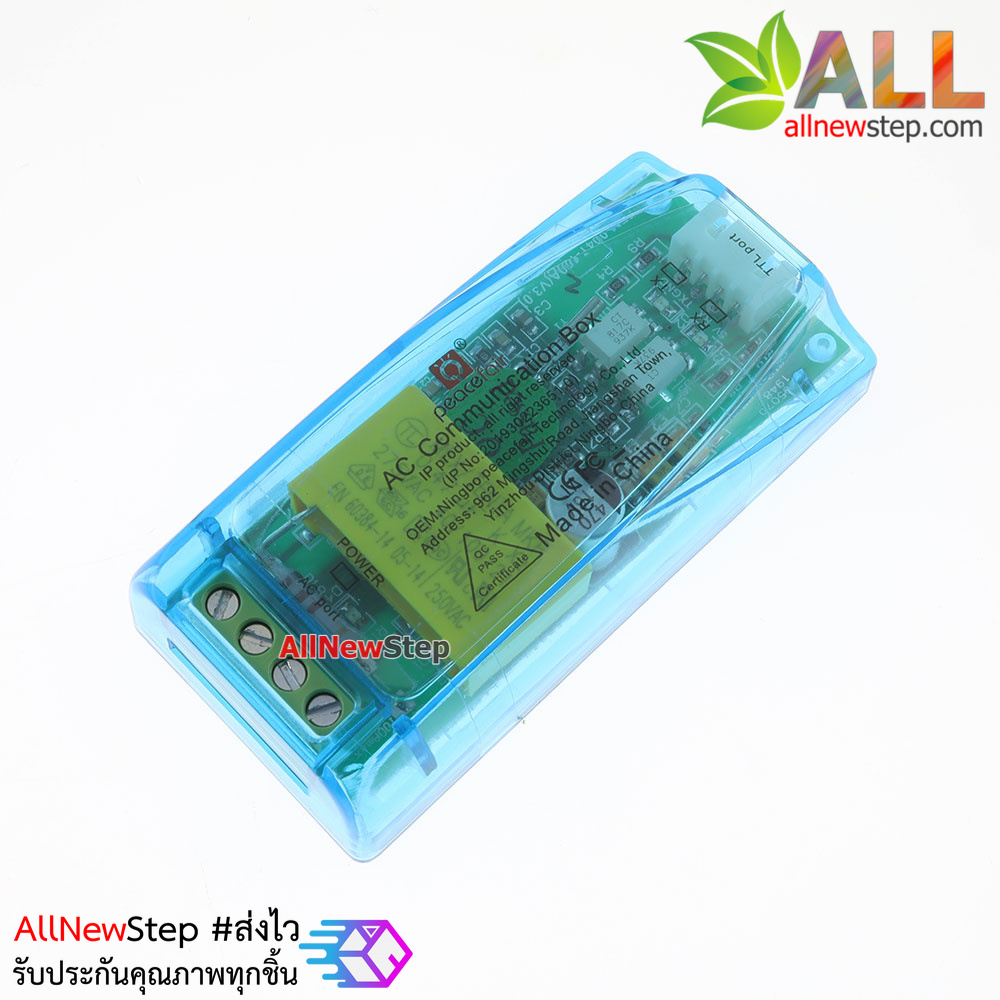

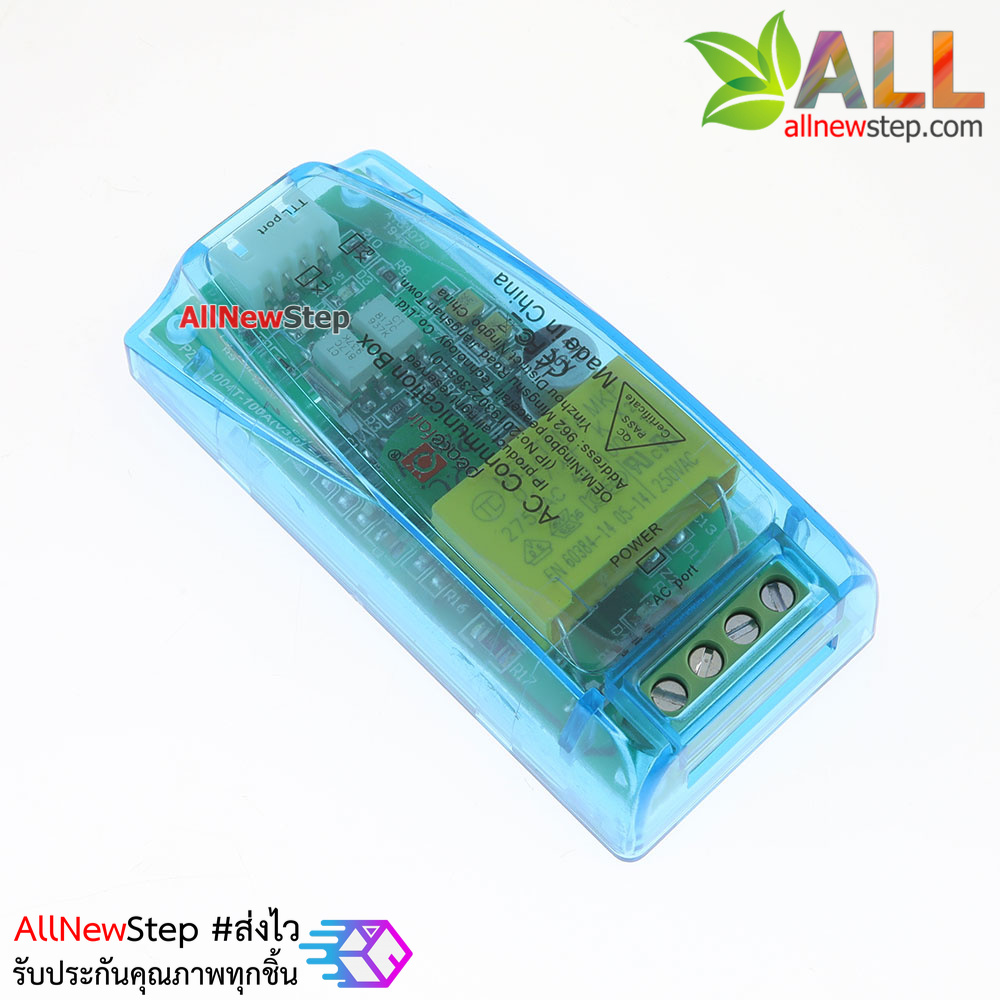

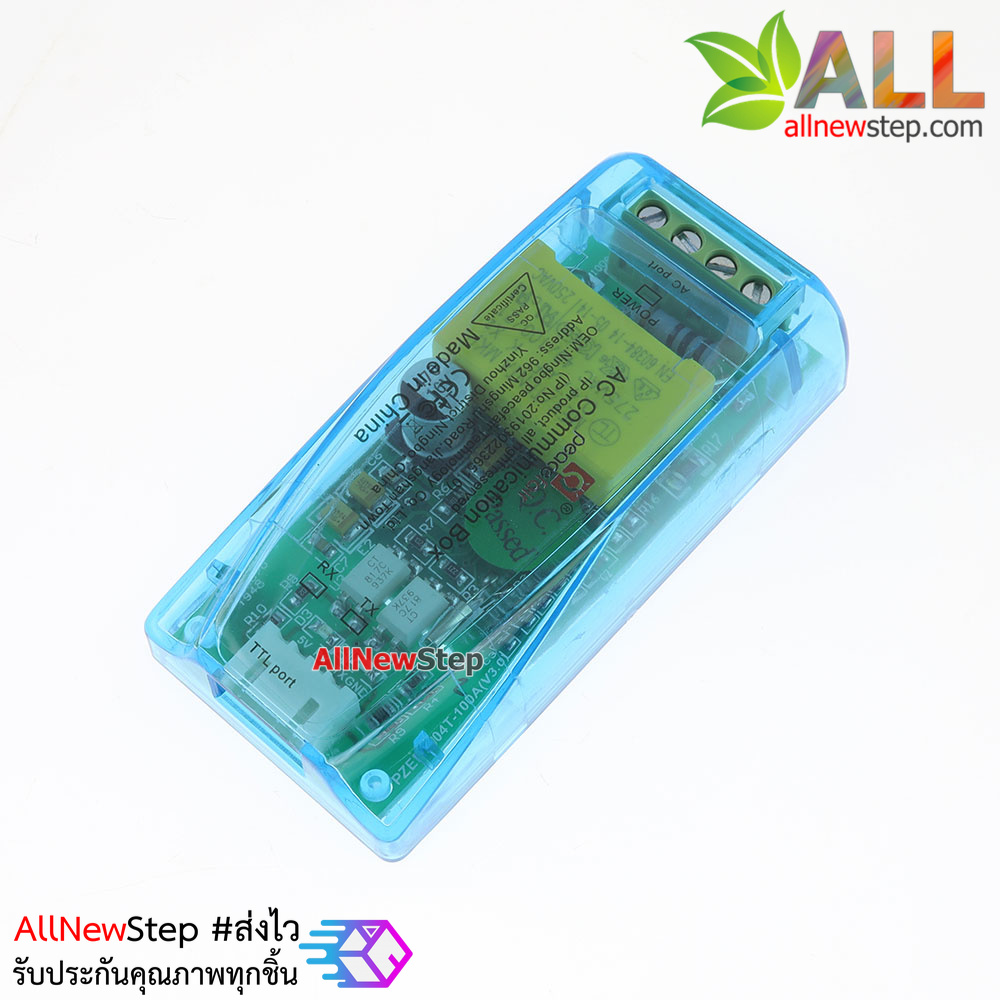

PZEM-004T AC Digital Power Energy Meter Module V3.0 100A โมดูลวัดการใช้พลังงาน
| รหัสสินค้า | A4175 |
| หมวดหมู่ | โมดูลวัดแรงดันและกระแสไฟฟ้า |
| ราคา | 320.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า

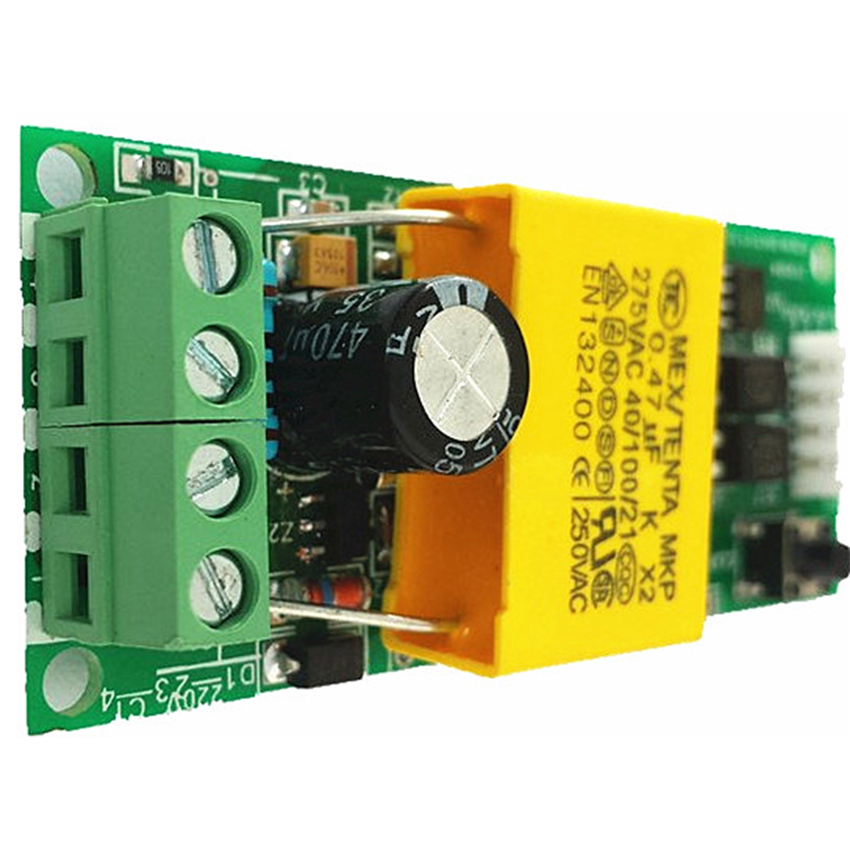

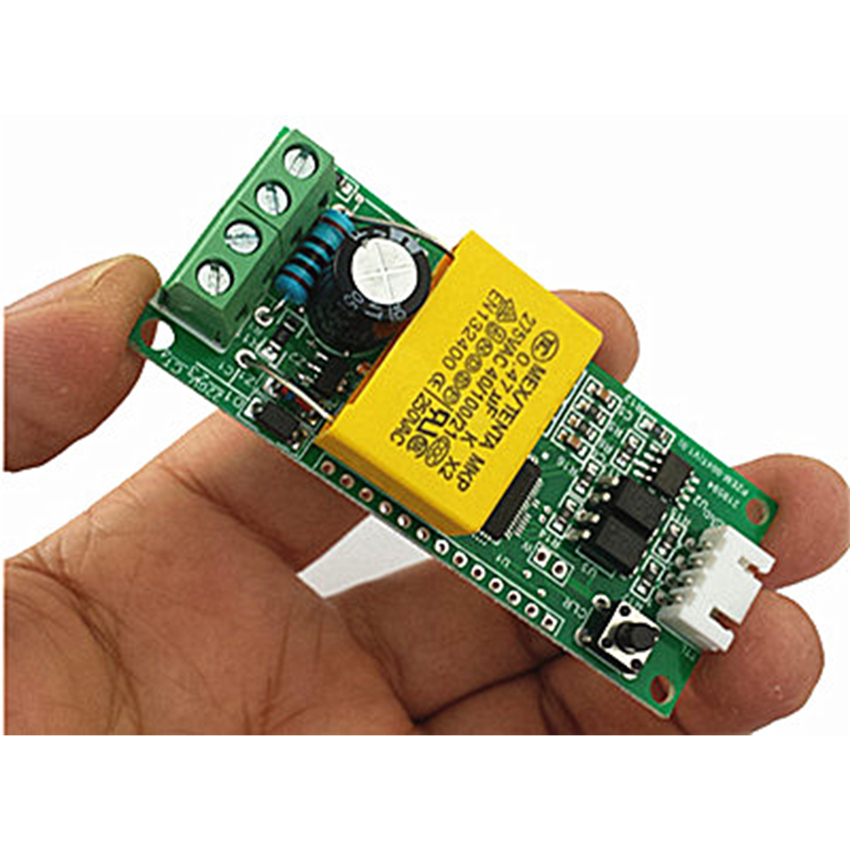

PZEM-004T AC Digital Power Energy Meter Module โมดูลวัดการใช้พลังงานไฟฟ้า
โมดูล PZEM-004T มิเตอร์ไฟฟ้า สำหรับวัดแรงดันไฟฟ้า 80-260VAC วัดกระแสได้ 0-100A
ใช้วัดแรงดันไฟฟ้าของไฟบ้าน วัดค่ากระแสไฟฟ้าของอุปกรณ์ไฟฟ้าที่ใช้ วัดค่ากำลังไฟฟ้า และวัดค่ากำลังไฟฟ้าต่อชั่วโมง (Wh) ซึ่งสามารถนำค่าเหล่านี้ไปใช้คำนวณค่าไฟฟ้าได้ หรือวัดการใช้พลังงานของเครื่องใช้ไฟฟ้าแต่ละชิ้น
รายละเอียดสินค้า
- ใช้วัดแรงดันไฟฟ้าของไฟบ้าน วัดค่ากระแสไฟฟ้าของอุปกรณ์ไฟฟ้าที่ใช้ วัดค่ากำลังไฟฟ้า และวัดค่ากำลังไฟฟ้าต่อชั่วโมง (Wh)
- วัดค่าแรงดันไฟฟ้าได้ 80 - 260VAC และวัดค่ากระแสไฟฟ้าได้ 0 - 100A ทำงานได้ที่ความถี่ 45 - 65Hz
- แยกไฟสูงออกจากไฟต่ำด้วยออปโต้ ทำให้เมื่อใช้กับไมโครคอนโทรลเลอร์แล้วไม่เสี่ยงโดนไฟดูด

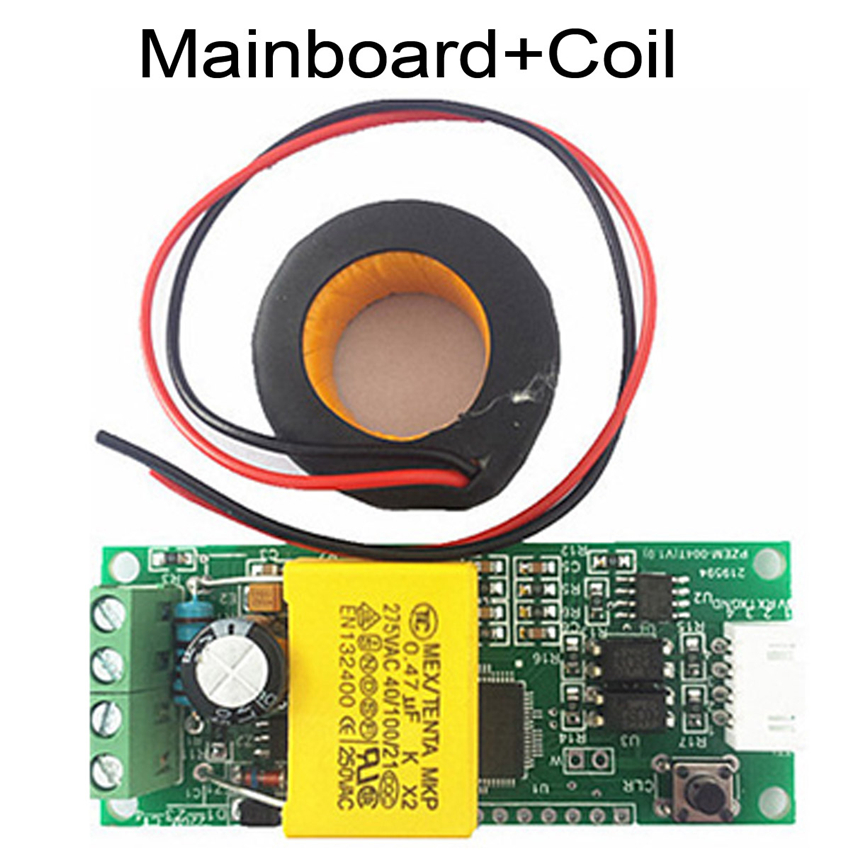

- วัดค่ากระแสไฟฟ้าด้วย CT Current Transformer
- สื่อสารกับไมโครคอนโทรลเลอร์ด้วย UART (หรือ Serial)
- ผ่านการทดสอบมาจากโรงงานแล้ว
การใช้งาน Arduino PZEM-004T Library ใน 3 ขั้นตอนดังนี้
- 5V - 5V
- RX - 12
- TX - 11
- GND - GND
ขั้นที่ 2. ดาวน์โหลดและติดตั้งไลบารี่ Arduino PZEM004T Library ได้ที่ลิ้งนี้
https://www.arduinoall.net/arduino-tutor/download/PZEM004T.rar
วิธีลง Library ตามตัวอย่างในบทความนี้
ขั้นที่ 3. ก็อปปี้อัพโหลดโค้ด Arduino PZEM004T แล้วดูผลลัพธ์
คลิป โค้ดทดสอบ Arduino PZEM-004T ต่อวงจรทดสอบใช้งานจริง
ข้อมูลเพิ่มเติม PZEM-004T
Function
- Electrical parameter measurement function (voltage, current, active power).
- The power button clear function.
- Power-down data storage function (cumulative power down before saving).
- PC PC display function (display voltage, current, active power).
- The serial communication function (comes with TTL serial interface, via various terminals communicate with the adapter plate, read, and set the parameters).
Front display and key
one. UI
PC display window composed of four, used to display the voltage, current, power, power parameters, as shown in FIG.
two. Display Format
1. Power: measurement range 0 ~ 22kW
0 ~ 10kW within the display format of 0.000 to 9.999;
Within 10 ~ 22kW display format 10.00 ~ 22.00.
2. Power: measurement range 0 ~ 9999kWh
0 ~ 10kWh within the display format of 0.000 to 9.999;
10 ~ 100kWh within the display format of 10.00 to 99.99;
100 ~ 1000kWh within the display format of 100.0 to 999.9;
1000 ~ 9999kWh and above the display format from 1000 to 9999.
3. Voltage: Test Range 80 ~ 260VAC
Display Format 110.0 ~ 220.0.
4. Current: measurement range 0 ~ 100A
Display Format 00.00 to 99.99.
three. button
A built-in button on the panel, used to make electricity clear function, as shown in Figure 2.
Electricity clear method: Press ZERO key five seconds, then release the button! Press again to clear the key, the data is cleared and exit charge cleared, cleared so far completed.
C. Serial Communication
The module is equipped with a TTL serial data communication interface via the serial port can be read and set the relevant parameters; but if you want a device with a USB or RS232 (such as computers) to communicate, then you need to be equipped with different TTL adapter hardware board (USB communication needs with TTL to USB adapter plate; RS232 communication needs with TTL to RS232 adapter plate), the adapter plate of the specific connection details can be found in FIG.
D. Description of the communications
1. Connect the hardware according to the wiring diagram.
2. Connect the line after a good first select the communication port of the PC software module supports communication port COM2 \ COM3 \ COM4, through the Device Manager to view, if not more than a few ports you need to modify the port over.
E. Considerations
1. This module is suitable for indoor, not outdoor use.
2. the applied load should not exceed the rated power.
3. The wiring can not be wrong.
F. Specifications
1. Working voltage: 80 ~ 260VAC
2. Test voltage: 80 ~ 260VAC
2. Rated power: 100A / 22000W
3. Working Frequency: 45-65Hz
4. Measurement accuracy: 1.0
