โมดูล จอแสดงตัวเลข 8 หลัก สีแดง 0.36 นิ้ว MAX7219 Digital Tube Display Module
| รหัสสินค้า | A451 |
| หมวดหมู่ | โมดูล 7 Semgnet แสดงตัวเลขอเนกประสงค์ |
| ราคา | 35.00 บาท |
รายละเอียดสินค้า

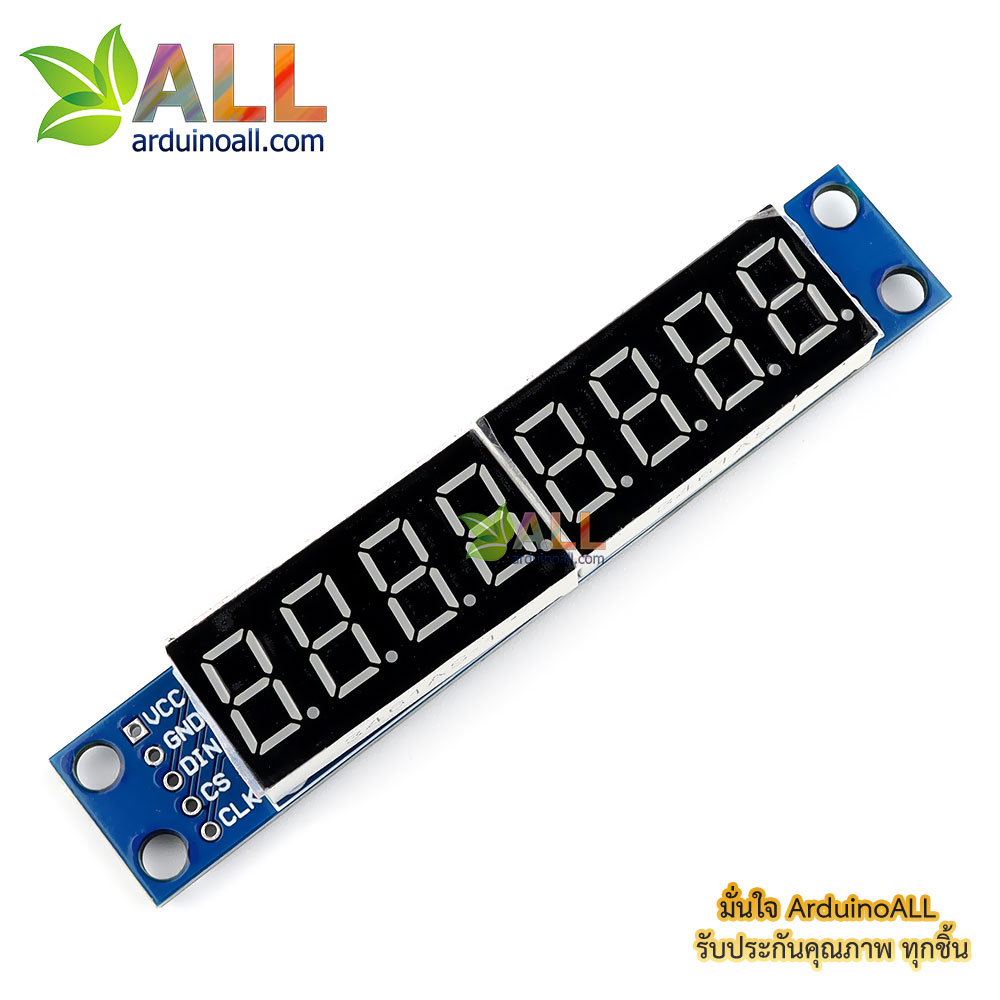

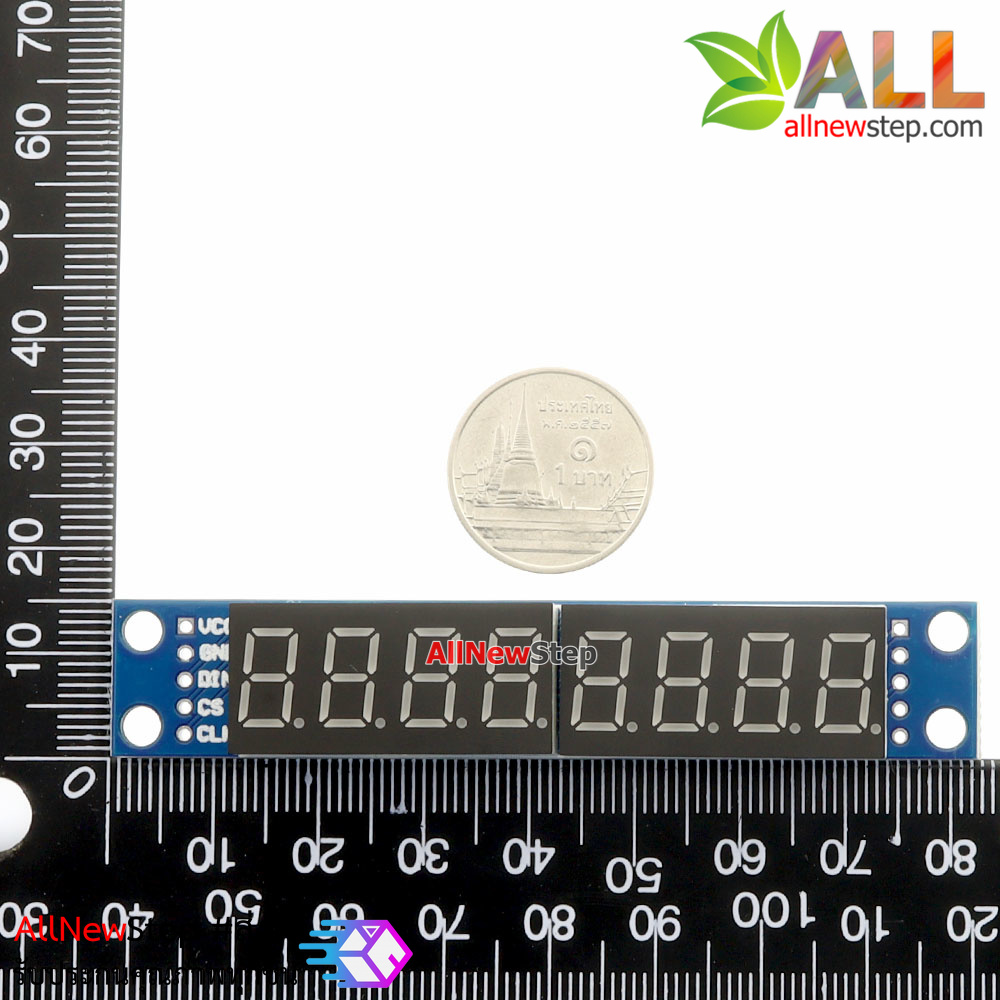

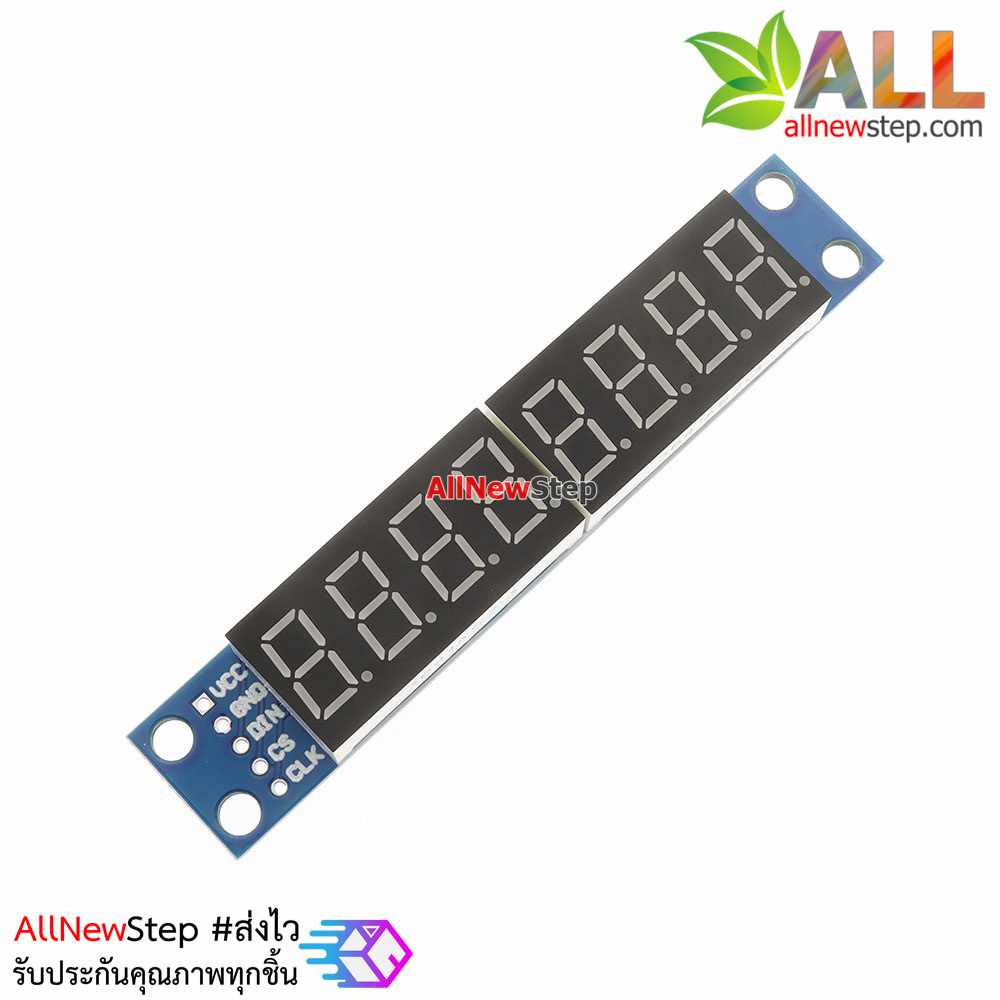

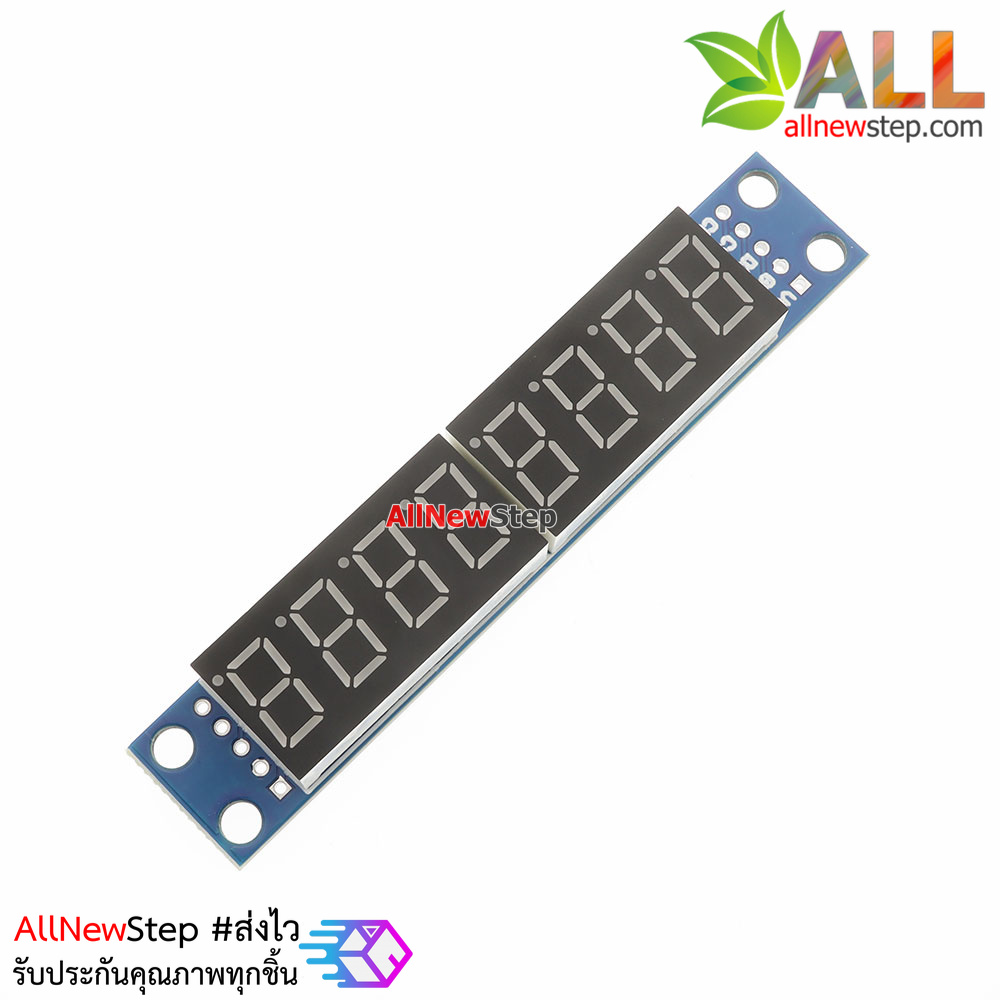

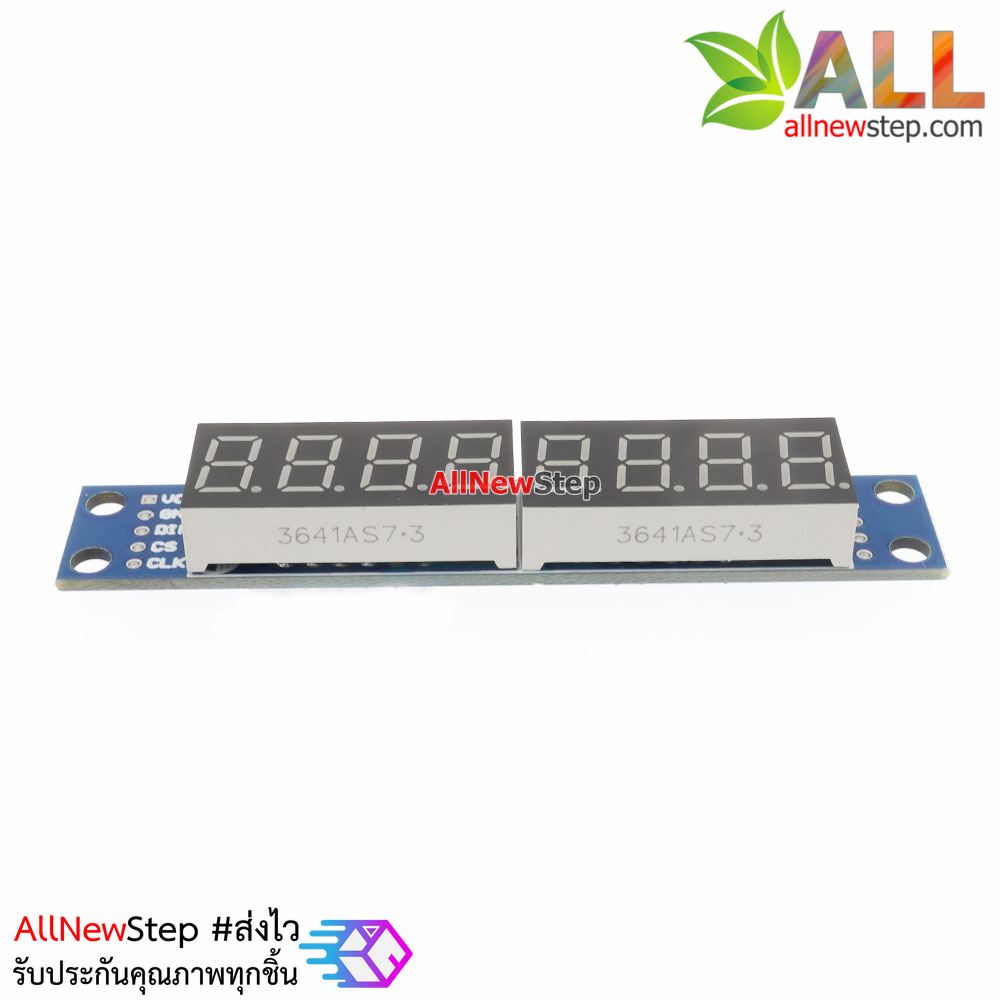

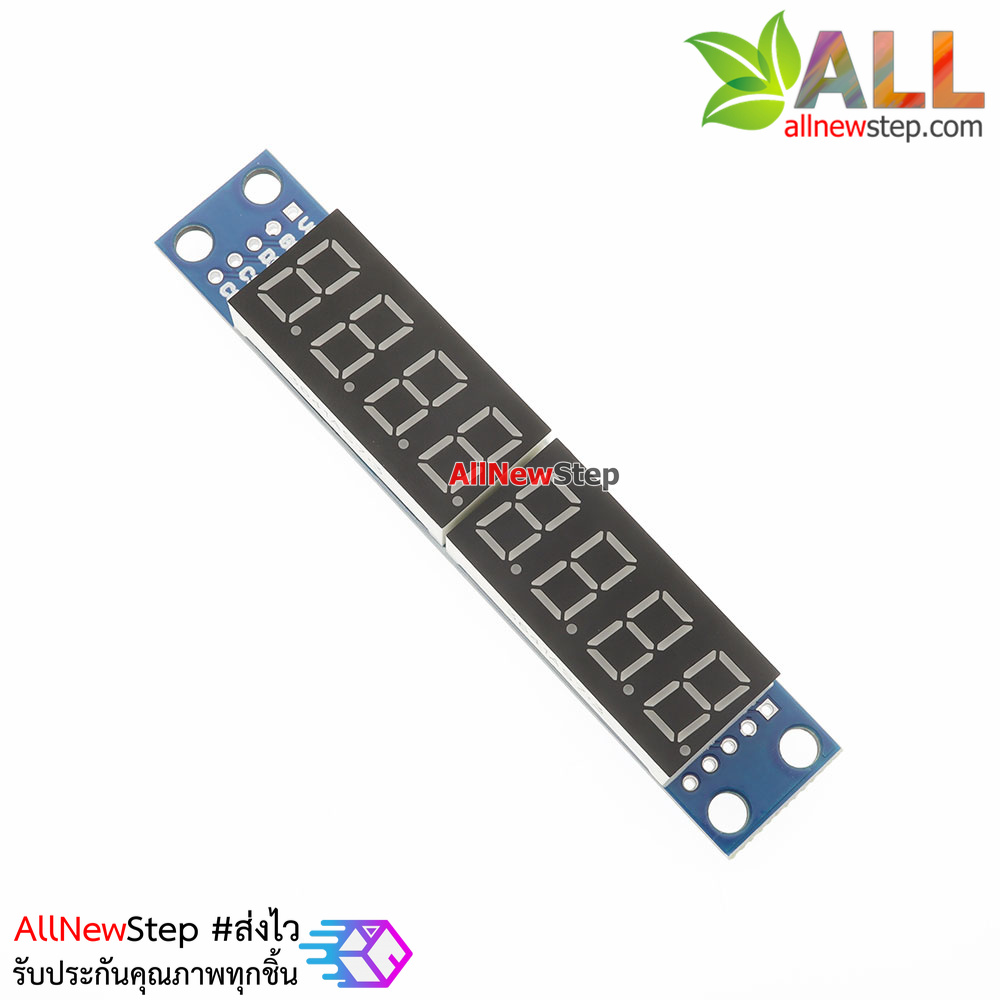

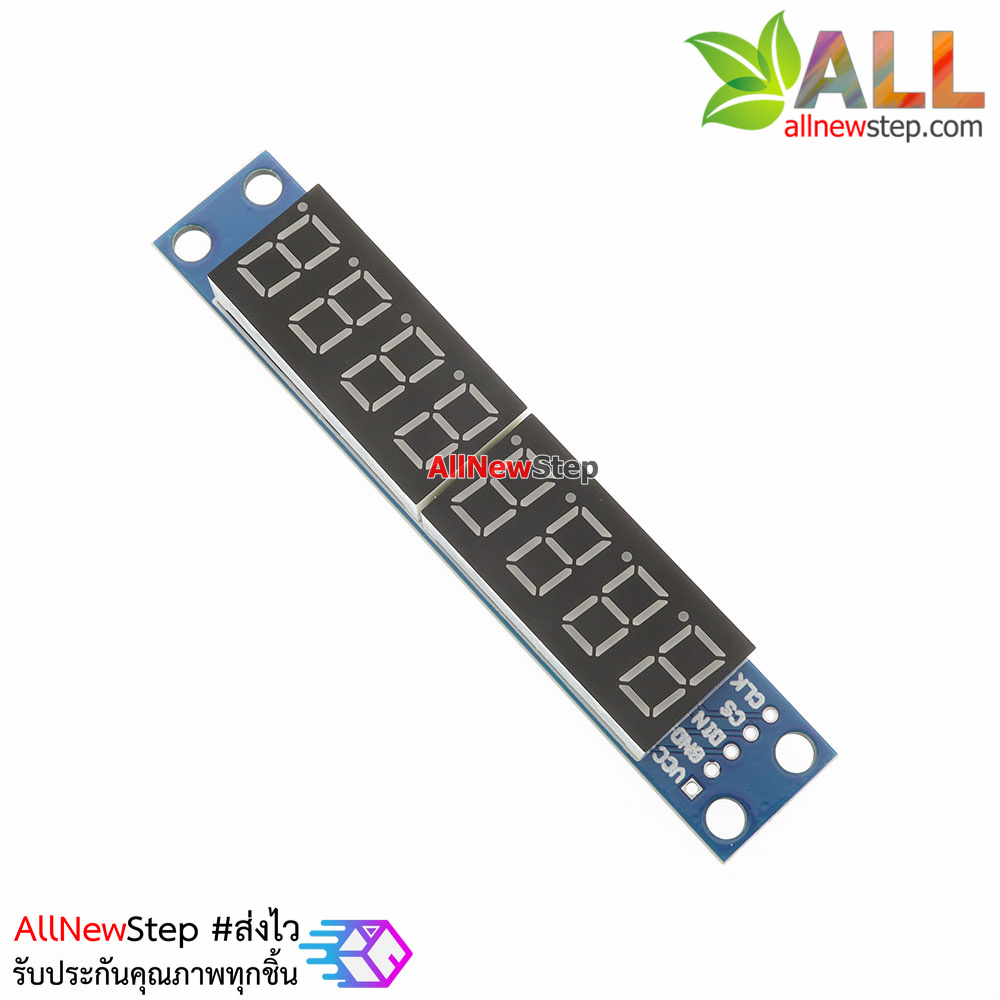

โมดูล จอแสดงตัวเลข 8 หลัก 0.36" สีแดง MAX7219 Digital Tube Display Module
โมดูล จอแสดงตัวเลข 8 หลัก 0.36" MAX7219 Digital Tube Display Module ตัวนี้แสดงเลขได้ 8 หลักขนาด 0.36 นิ้ว สีแดง ใช้ไอซีเบอร์ MAX7219 เป็นตัวขับ 7 Segment สามารถนำมาต่อพ่วงกันหลาย ๆ ตัวเพื่อขยายจำนวนหลักแสดงผลได้ ใช้สายสัญญาณ 3 เส้นในการควบคุม ใช้ไฟเลี้ยง 5 โวลต์ สามารถปรับความสว่างของ 7 Segment ได้ถึง 16 ระดับ ใช้งานง่ายมีไลบารีสำเร็จรูปพร้อมใช้งาน
Arduino สอนวิธีใช้งานโมดูล จอแสดงตัวเลข 8 หลัก 0.36" MAX7219 Arduino
อุปกรณ์ที่ใช้ทดลอง Arduino MAX7219 ดังนี้
- Arduino UNO R3 พร้อมสาย USB
- โมดูล จอแสดงตัวเลข 8 หลัก สีแดง 0.36" MAX7219 Digital Tube Display Module
- สายจัม ผู้-เมีย Jump Wire (Male to Female) สายแพ ยาว 20cm. ขนาด40 เส้น
1. ดาวน์โหลดและติดตั้งไลบารี่ดังนี้
- ขา7 -> DIN
- ขา6 -> CLK
- ขา5 -> CS/LOAD
- 5V -> VCC
- Gnd -> Gnd
จะเห็นว่าเราสามารถแสดงตัวเลขออกจอ 7 segment แบบ 8 หลักได้แล้ว
ข้อมูล โมดูล จอแสดงตัวเลข 8 หลัก 0.36" สีแดง MAX7219 Digital Tube Display Module

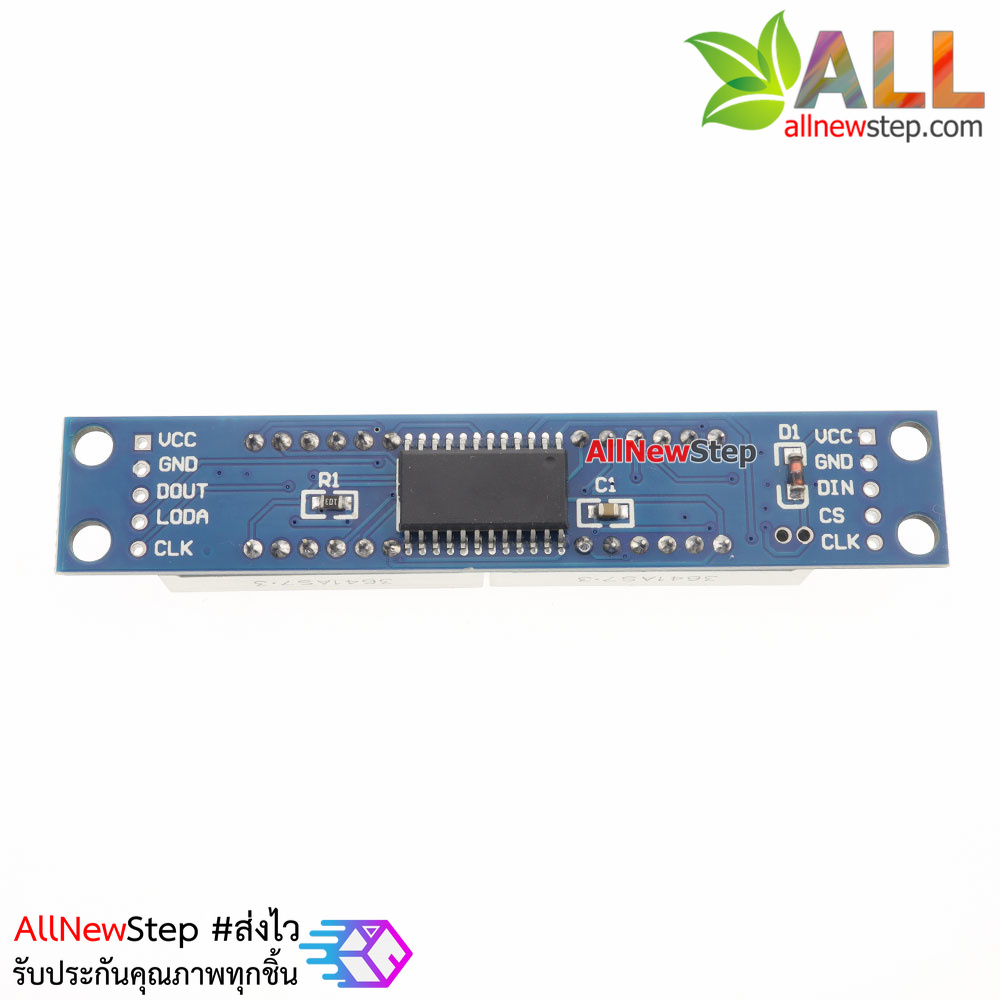

MAX7219 is a kind of integrated serial input/output common cathode display driver, it connects microprocessor and 8 digit 7 period of digital LED display, also can be connected to the bar graph display or 64 independent LED. It includes a piece of type B BCD coder, multiple scanning circuit, period of word drive, but also an 8 * 8 static RAM used to store every data. Only an external register used to set each LED segment current.
A convenient four wire serial interface can connection all general microprocessor. Each data can be addressed in the update don't need rewriting all the display. MAX7219 also allows the user to each data selection coding or not to code.
The whole equipment includes A 150 μ A low power consumption closed mode, analog and digital brightness control, A scanning limit register allows users to display 1-8 bits of data, and A let all LED luminous detection model.
Only need three IO mouth can drive eight digital tube! Digital tube display when flicker free! Support cascade!
Note:
1. The VCC and GND don't pick back, so as not to burn out chip
2. 51 SCM P0 port need connected to pull resistance, if your SCM not connected to pull resistance, can will data line received other port
ตัวอย่างโคด Arduino โมดูล จอแสดงตัวเลข 8 หลัก 0.36" สีแดง MAX7219 Digital Tube Display Module ใช้งานได้ภายใน 1 นาที (ก็อปวาง)
#include "LedControl.h"
// Arduino Pin 7 to DIN, 6 to Clk, 5 to LOAD, no.of devices is 1
/*
Arduino -> Module MAX7219
ขา7 -> DIN
ขา6 -> CLK
ขา5 -> DIN
5V -> Vcc
Gnd -> Gnd
*/
LedControl lc=LedControl(7,6,5,1); // เลข 1 คือจำนวนโมดูลแสดงผลที่ต่อ ในที่นี้ต่อ 1 โมดูล
void setup()
{
// กำหนดค่าเริ่มต้น MAX7219 device
lc.shutdown(0,false); // Enable display
lc.setIntensity(0,15); // ปรับระดับความสว่างได้ 16 ระดับ 0 คือค่าต่ำสุด 15 คือค่าสูงสุด
lc.clearDisplay(0); // Clear display register
}
void loop()
{
lc.setChar(0,0,'A',false);
lc.setChar(0,1,'b',false); // lc.setDigit(0,1,10,false) แสดงค่าแบบตัวเลขที่ หลักที่ 1 แสดงเลข 10
lc.setChar(0,2,'c',false);
lc.setChar(0,3,'d',false);
lc.setChar(0,4,'E',false);
lc.setChar(0,5,'F',false);
lc.setChar(0,6,'H',false);
lc.setChar(0,7,'P',false);
delay(1000);
}
ข้อมูลเพิ่มเติม โมดูล จอแสดงตัวเลข 8 หลัก 0.36" สีแดง MAX7219 Digital Tube Display Module
- ข้อมูล DataSheet IC MAX7219
- ดาวน์โหลด ไลบารี LedControl
- http://embedded-lab.com/blog/?p=6862
- http://playground.arduino.cc/Main/LedControl
- http://playground.arduino.cc/Main/LedControlDemos
