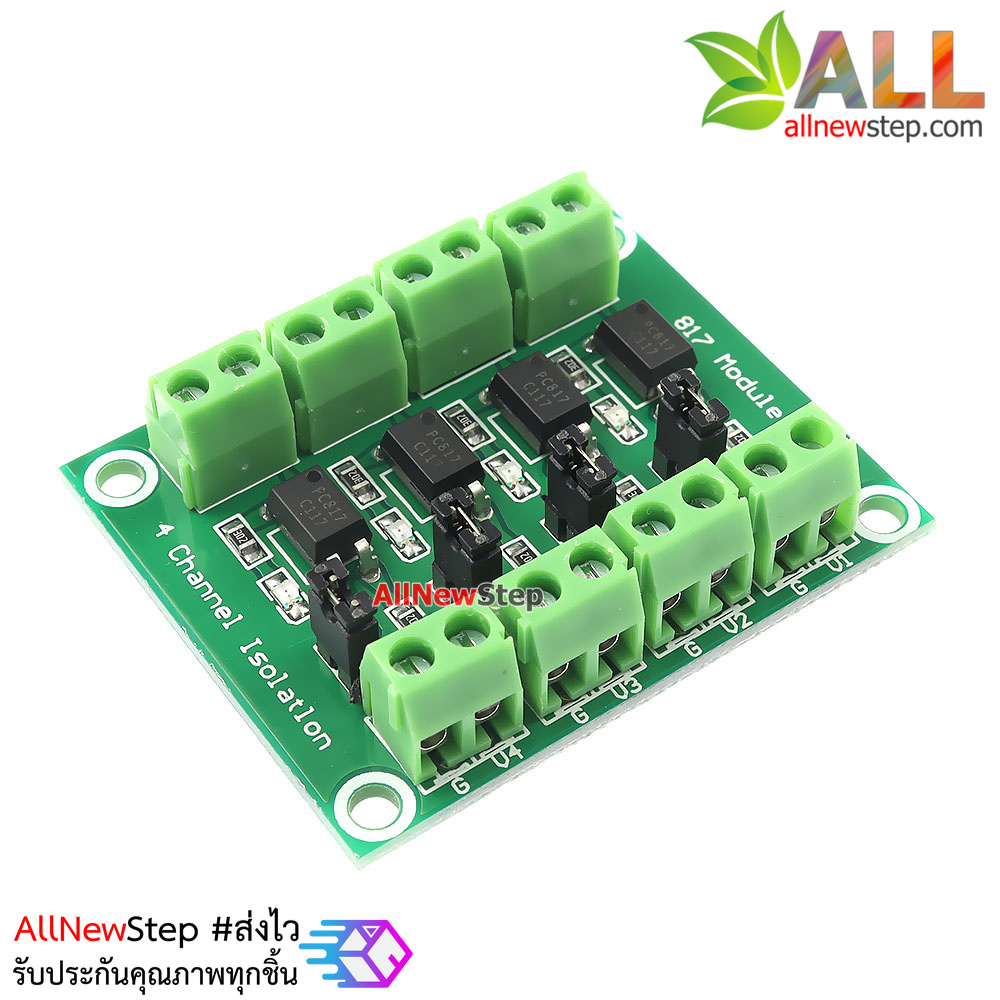

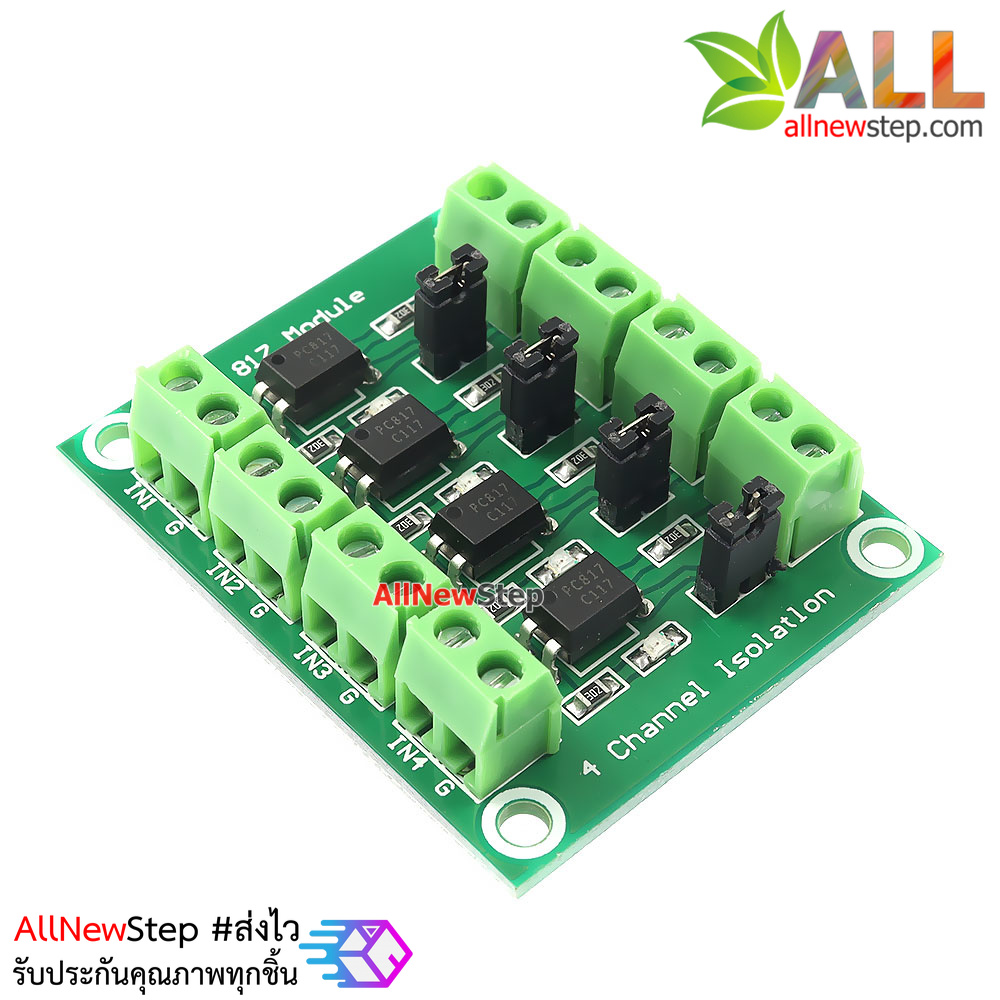

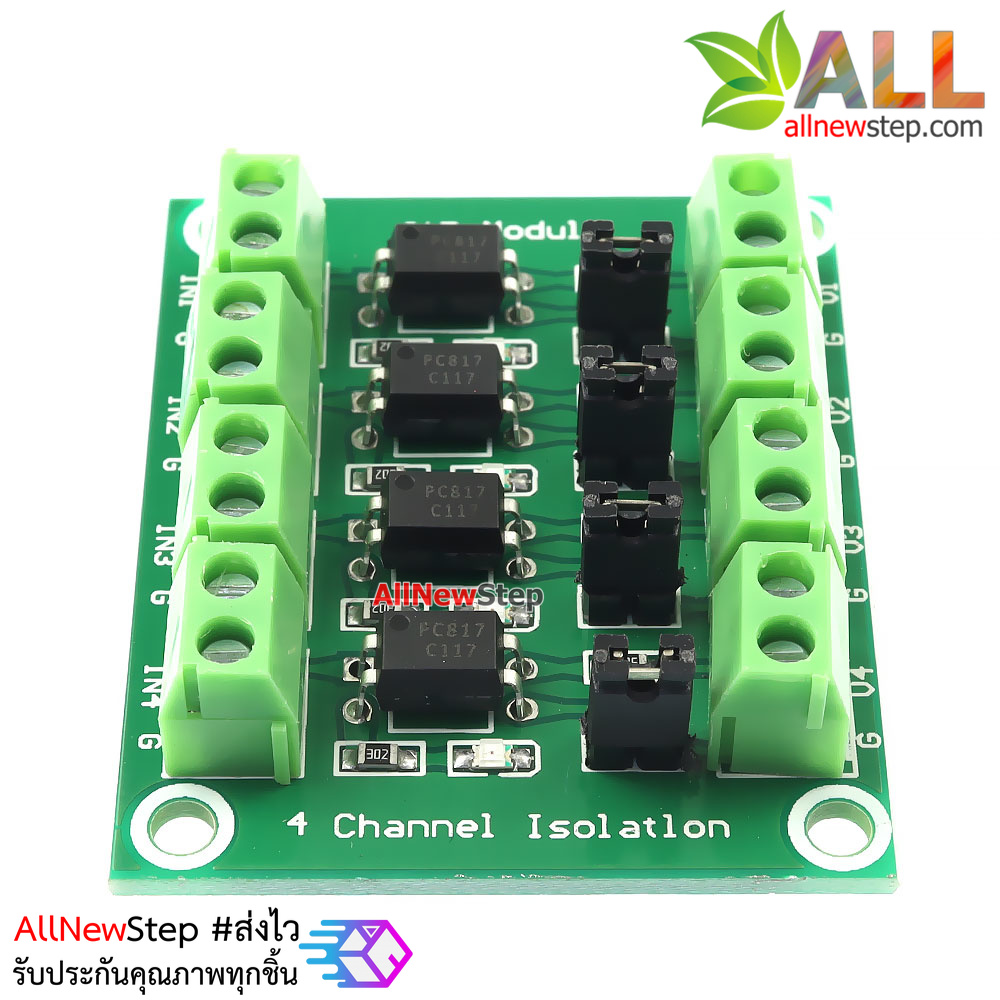

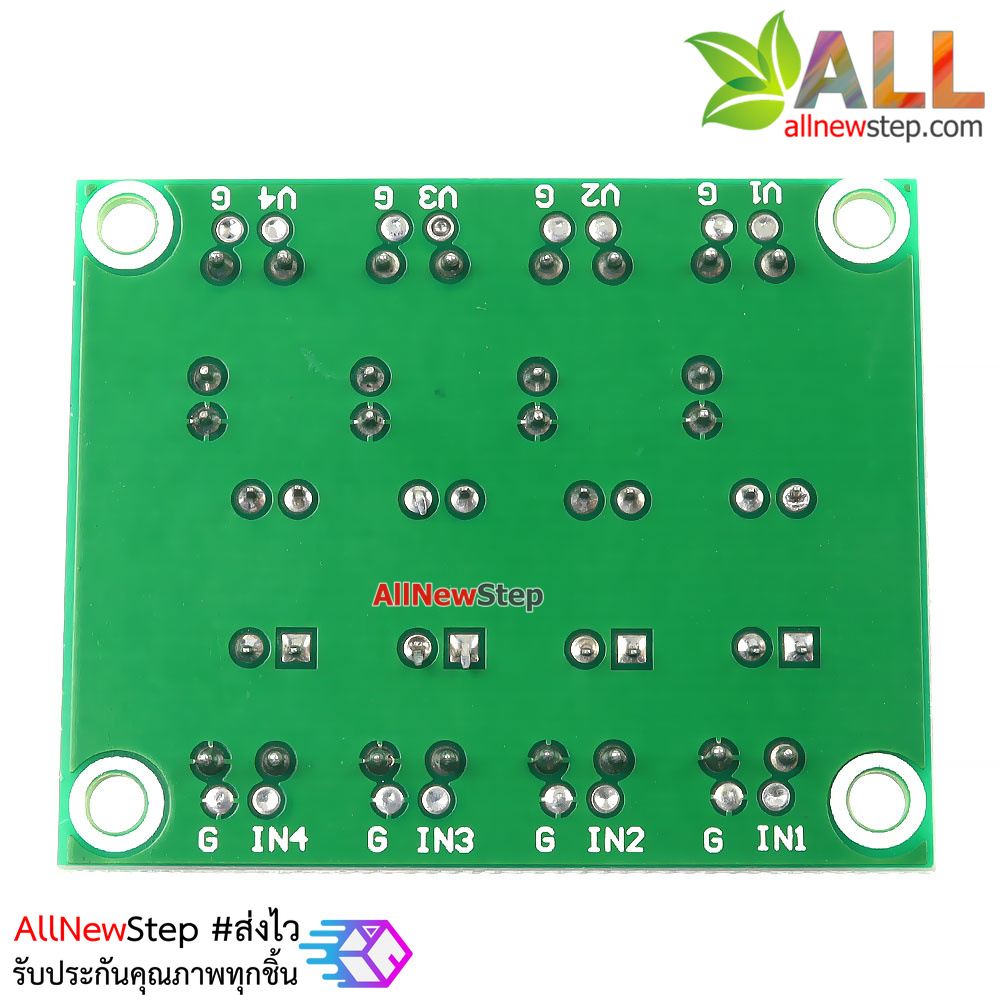

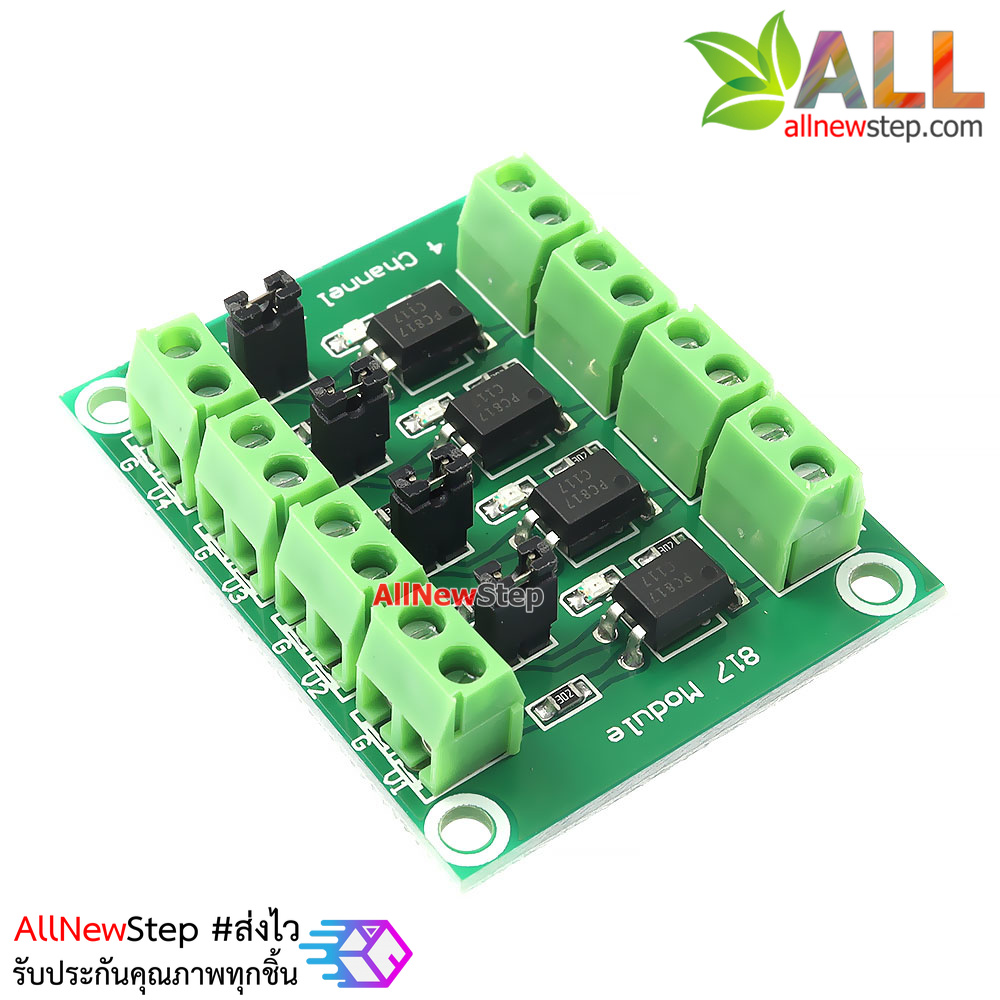

โมดูลควบคุมแบบแยกกราวน์ Isolation 817 optocoupler optical isolation module แบบ 4 ช่อง
| รหัสสินค้า | A4752 |
| หมวดหมู่ | โมดูลแปลงสัญญาณ I/O |
| ราคา | 40.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
โมดูลสำหรับการสั่งงานควบคุมแบบแยกวงจร Isolation โดยใช้การควบคุมแบบแสงด้วย IC 817 จึงแยกการควบคุมสัญญาณได้อย่างเด็ดขาด เมื่อฝั่งควบคุมมีปัญหาหรือมีไฟลัดวงจร ภาคที่ควบคุมอยู่ก็ยังปลอดภัย สามารถควบคุมการทำงานโดยใช้ไฟ 3.3-5V เป็นสัญญาณควบคุม ที่ฝั่งตัวควบคุมสามารถคุมไฟได้ 3.3-30V
โมดูลนี้ใช้ IC 817 ในการควบคุม สามารถควบคุมสัญญาณแบบ PWM ที่ความถี่สูงสุด 3Khz
Description
This module is used when it is necessary to isolate the control in actual work and voltage conversion.
If it is a pulse signal, please note that the limit of 817 is below 3KHZ, please do not control signals greater than 3KHZ. Using this module will not work properly.
- The drive terminal signal voltage: 3.3-24V
- The output voltage range: 3.3-30V ( output current depends on the specific situation but the maximum is not 10MA, the total power must be Pressure and current are inversely proportional )
- Through the jumper cap can achieve whether the output is high potential output or low output.

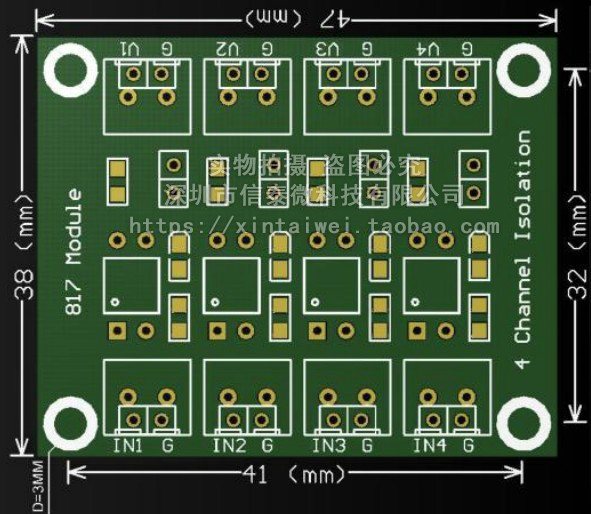

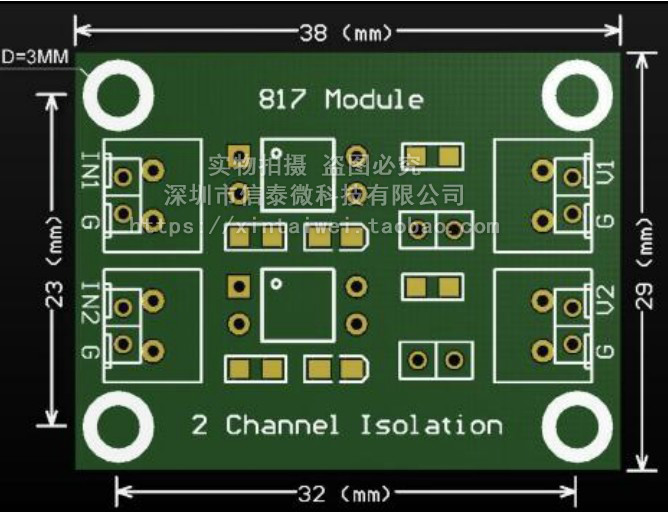

- The board above 2 / 4 817 are independent, can achieve simultaneous control of different voltages, etc.

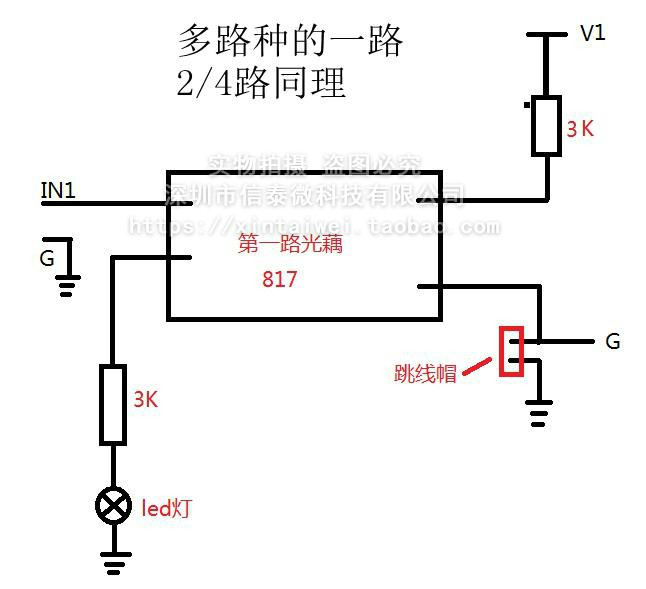

Schematic:
- It can realize low level driving high level and realize voltage conversion .
- Using this module, the IO voltage of the MCU can be graded to achieve isolated drive between different voltage levels.
- Through the selection of the jumper cap of each channel, it is possible to achieve separate control whether it is shared with the input . The jumper cap is shorted to the output negative
- It is connected to the negative pole of the power supply (G in the figure).
- Each channel has an independent power indicator , which can be directly driven by the IO port of the MCU. Input 5V high level, 3-5MA
- The current can be driven.
- MCU output level to drive the motor and other inductive devices to do isolation, anti-interference protection, part of the MCU
- The output level of the single-chip microcomputer is low, and the driving voltage of the driven module is high for level matching. For example, some PLC inputs must be 24V. The pressure can be converted with this module.
- For the inverter, the input signal can be inverted.
- Used for high voltage detection, for example: the output signal level of a sensor is 12V, the voltage of the single chip is 5V, this mode can be used.
- Block to isolate the detection.
