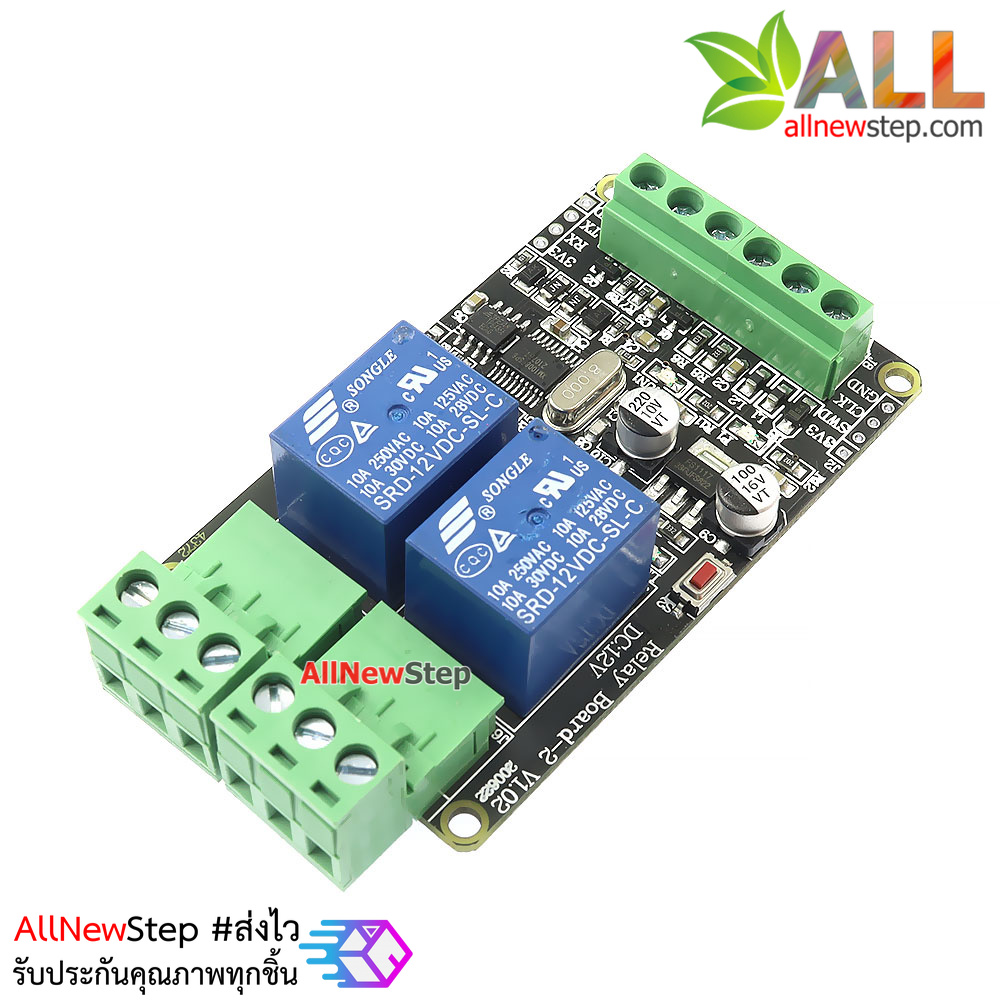

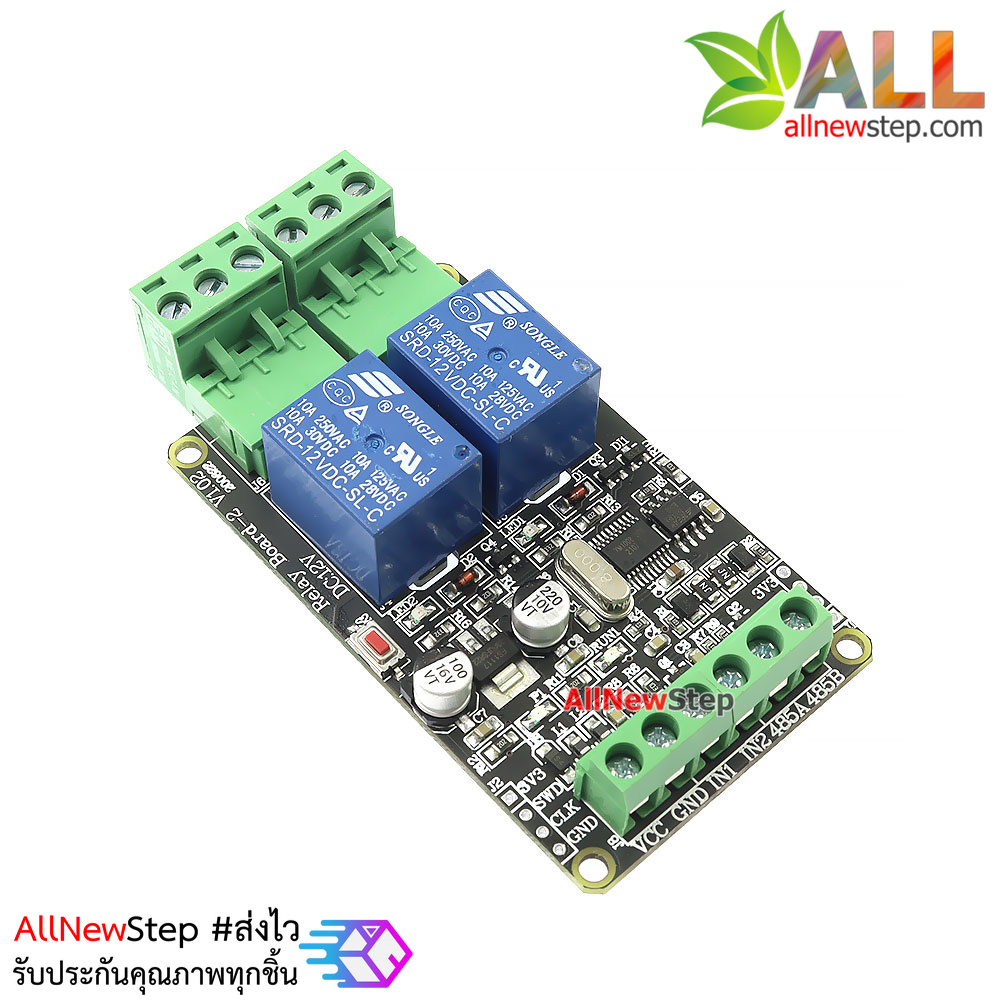

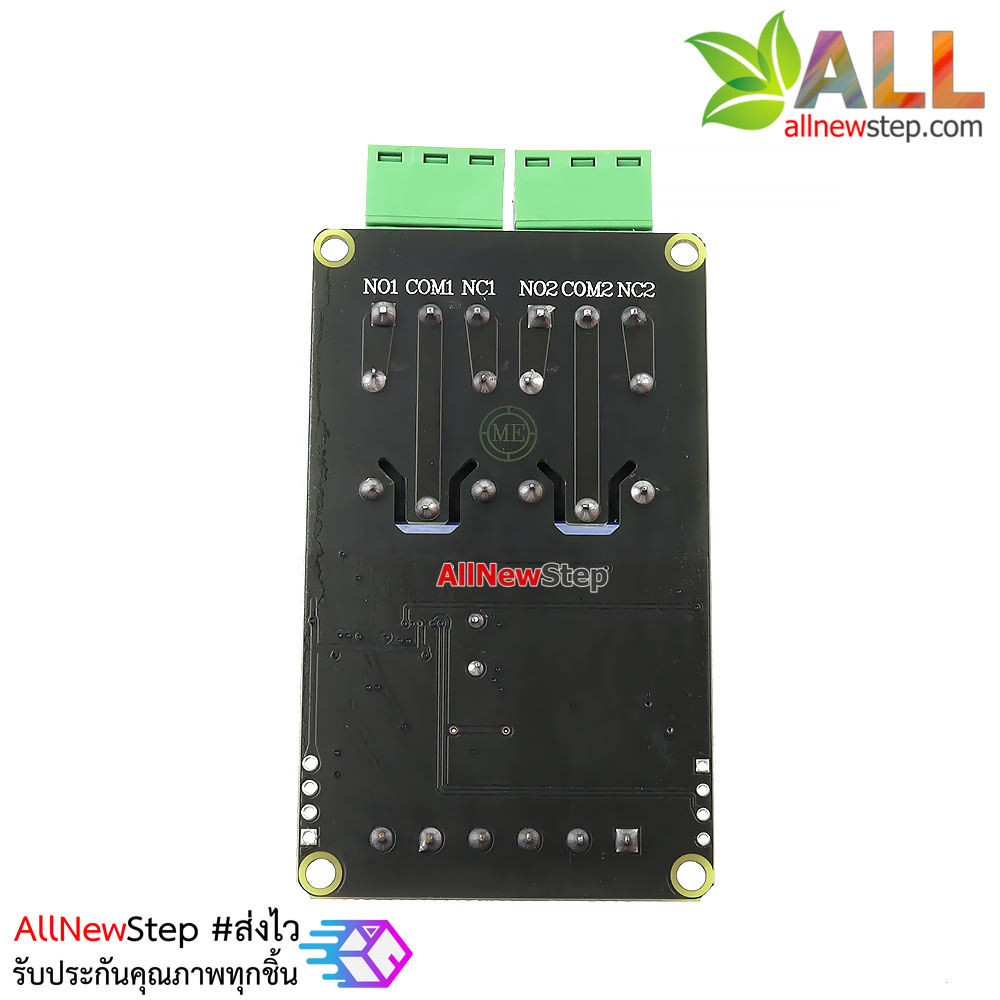

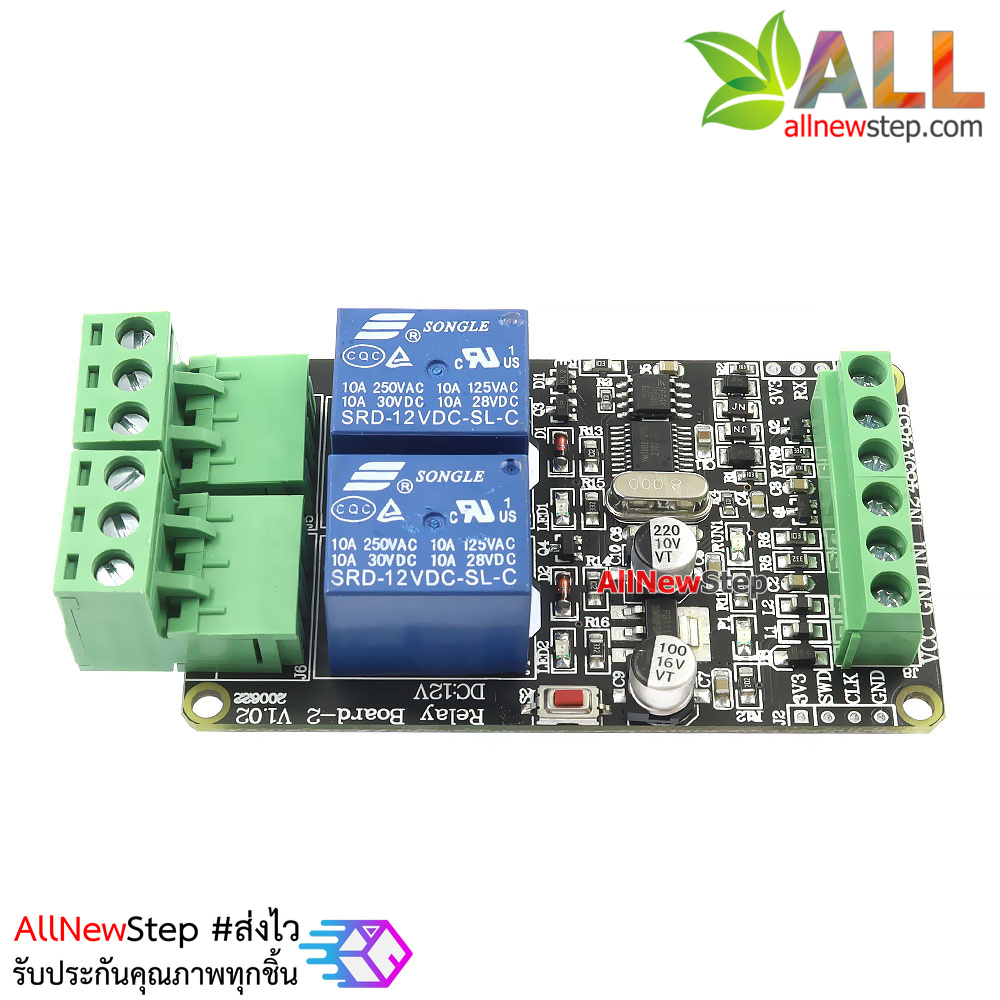

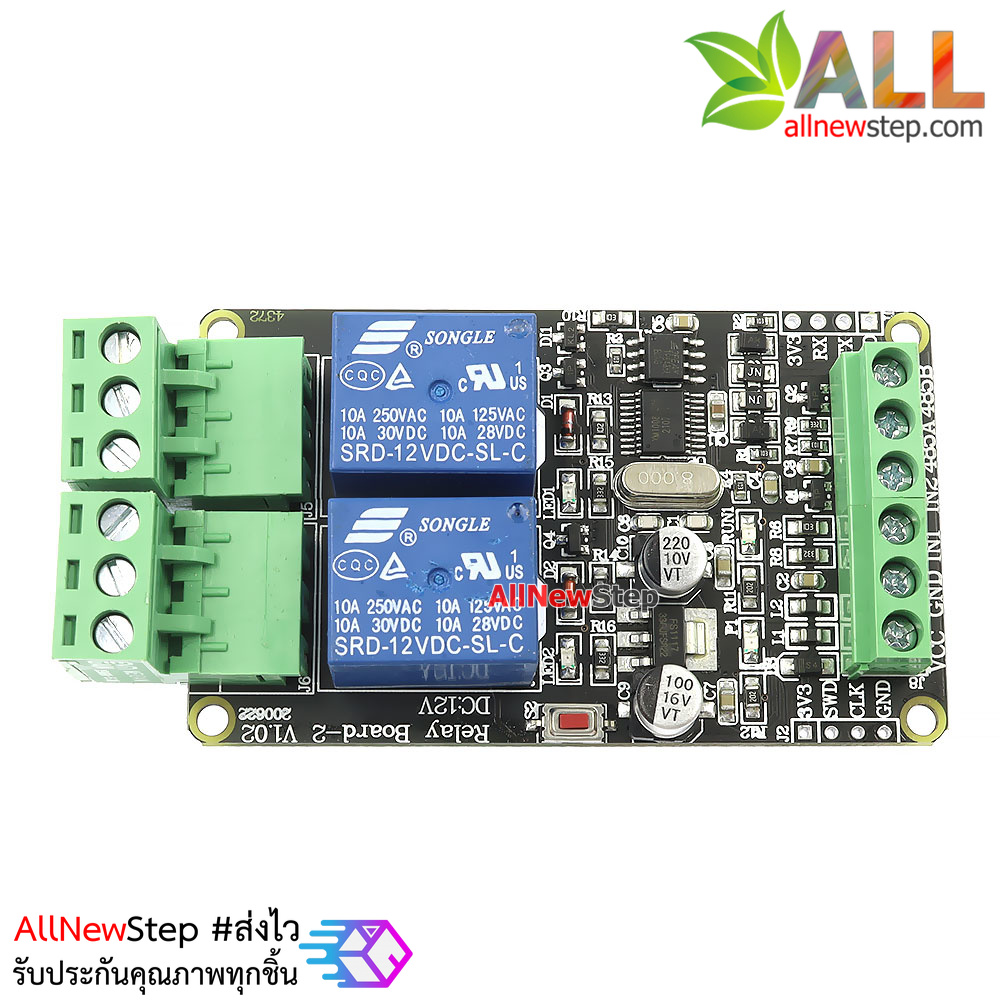

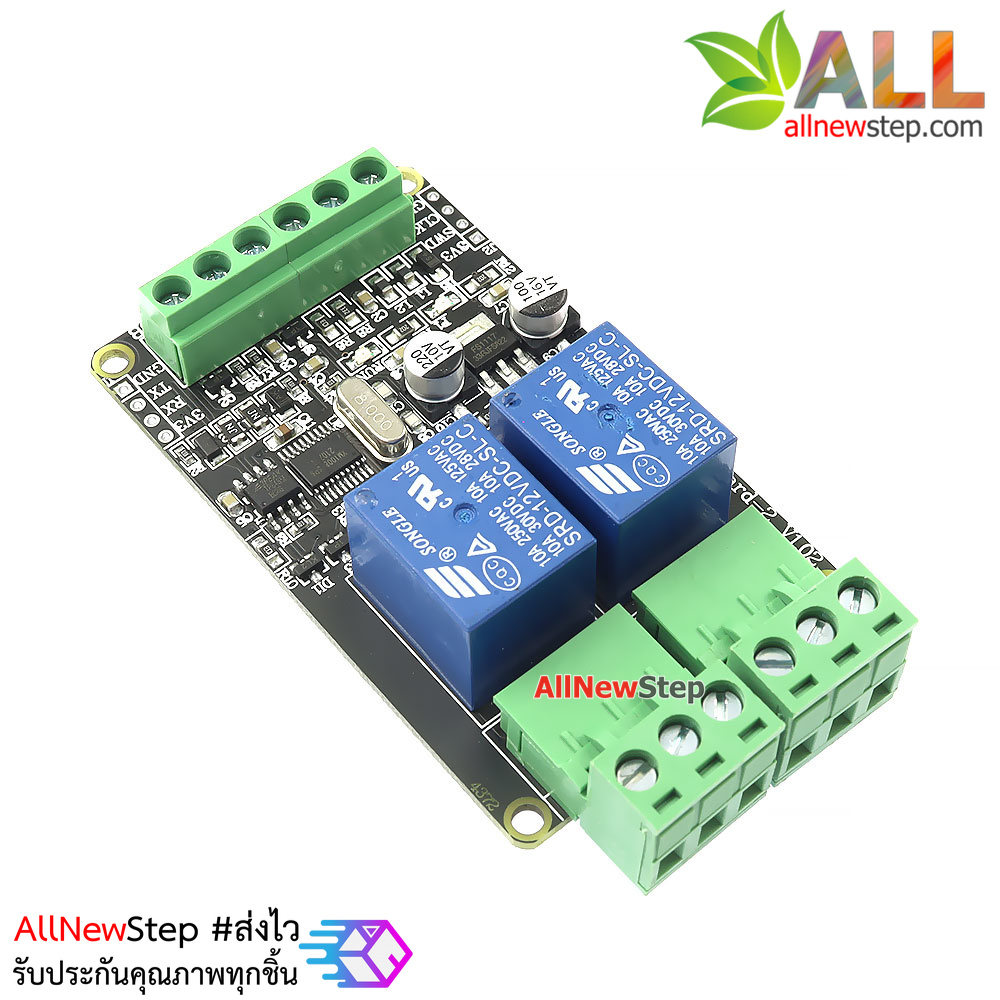

โมดูล Modbus-RTU 2 relay 12v output relay 2 switch volume input TTL RS485 interface
รายละเอียดสินค้า

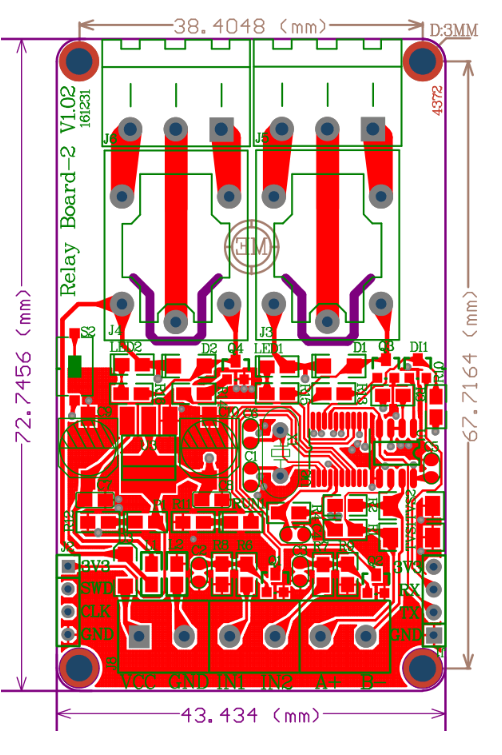

Hardware Resources
- RS485 communication interface
- TTL communication interface
- 2 optocoupler isolated inputs
- 2 optocoupler isolated outputs
- A user button
- One user LED
- One power indicator
- One STM32F030F4 MCU
- 2 relay status indicator LEDs
- Power terminal interface (12V power supply)
Modbus RTU command
Baud rate: 9600 8 NONE 1
Base-16 sends
16-decimal receive
Operation steps:
1. The software sets the communication baud rate
2. Set the address (the address of the device used for communication, the default address is 01)
/*******************************************************************/
Note: Only connect one device, otherwise the address will be set.
The setting address is: 01 00 10 00 00 00 01 02 00 01 6A 00// Modify to 01 The setting address is: 02 00 10 00 00 00 01 02 00 02 2A 01
// Modify to 02The
setting address is:
03
00 10 00 00 00 01 02 00 03 EB C1// Modify to 03
Read address 00 03 00 00 00 01 85 db
returns:
00 03 02 00 01 44 44 //01 as the address
/*******************************************************************/
/*******************************************************************/
The meaning of each byte: [address No. 1]
--------------------------------------------
Relay No. 1 on:
01 05 00 01 01 00 9d 9a
Byte 1: Address
byte 2: Function byte 3 4: Register address
byte 5 6: Register data
byte 7 8: CRC check
//==============================================================
[Address No. 1]
--------------------------------------------
No. 0 Relay On: 01 05 00 00 FF 00 8C 3A Relay No. 0 Off : 01 05 00 00 00 00 CD CA
Relay No. 1 Open : 01 05 00 01 FF 00 DD FA Relay
No. 1 Off : 01 05 00 01 00 00 9C 0A
-------------------------------------------
Relay No. 2 Open : 01 05 00 02 FF 00 2D FA Relay
No. 2 Off : 01 05 00 02 00 00 6C 0A -------------------------------------------
Relay No. 3 Open : 01 05 00 03 FF 00 7C 3A
Relay No. 3 Off : 01 05 00 03 00 00 3D CA
------------------------------------------- Relay No. 4 Open : 01 05 00 04 FF 00 CD FB
Relay No. 4 Off : 01 05 00 04 00 00 8C 0B
--------------------------------------------
No. 5 Open : 01 05 00 05 FF 00 9C 3B
Relay No. 5 Off : 01 05 00 05 00 00 DD CB
-------------------------------------------
Relay No. 6 Open : 01 05 00 06 FF 00 6C 3B
Relay No. 6 Off : 01 05 00 06 00 00 2D CB
-------------------------------------------
Relay 7 Open : 01 05 00 07 FF 00 3D FB Relay
7 Off : 01 05 00 07 00 00 7C 0B
//-------------------------------------------
/************************************************************************/
Read Relay No. 0 Status: 01 01 00 00 00 01 FD CA Read Relay No. 1 Status: 01 01 00 01 00 01 AC 0A Read Relay No. 2 Status: 01 01 00 02 00 01 5C 0A
Read Relay No. 3 Status: 01 01 00 03 00 01 0D CA
Read Relay No. 4 Status: 01 01 00 04 00 01 BC 0B Read Relay No. 5 Status: 01 01 00 05 00 01 ED CB Read Relay No. 6 Status: 01 01 00 06 00 01 1D CB
Read Relay No. 7 Status: 01 01 00 07 00 01 4C 0B
Read all relay status: 01 01 00 00 00 08 3D CC/
****
1 for 100MS]
Address No. 1: Relay No. 0 Flash : 01 05 02 00 07 00 CE 42 //700MS = 7*100MS = 700MS No.
1 Relay Flash Open : 01 05 02 01 08 00 9A 72 //800MS
Return: Same as
sending instructions Address 2:
Relay No. 0 flash-open : 02 05 02 00 05 00 CF 11 //500MS No.
1 relay flash-open : 02 05 02 01 06 00 9E 21 //600MS
//======================================================================
Full Off: 01 0F 00 00 00 08 01 00 FE 95 Full Bright: 01 0F 00 00 00 08 01 FF BE D5
/**********************************************************************/
Single Flip Command: Relay No. 0 Flip: 01 05 00 00 55 00 F2 9A Relay No. 1 Flip: 01 05 00 01 55 00 A3 5A Relay No. 2 Flip: 01 05 00 02 55 00 53 5A Relay No. 3 Flip:
01 05 00 03 55 00 02 9A
Relay No. 4 Flip: 01 05 00 04 55 00 B3 5B Relay No. 5 Flip: 01 05 00 05 55 00 E2 9B Relay No. 6 Flip: 01 05 00 06 55 00 12 9B Relay 7 Flip: 01 05 00 07 55 00 43 5B
All rollover instructions:
01 05 00 00 5A 00 F7 6A
/*********************************************************************/
Read all interfaces Input status send: 01 02 00 00 00 08 79 CC // Read 8 input status
return: 01 02 01 00 A1 88
