DS1307 Real Time Clock RTC Module
| รหัสสินค้า | A064 |
| หมวดหมู่ | โมดูลนาฬิกา Real Time Clock |
| ราคา | 80.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
DS1307 Real Time Clock Module Catalex
โมดูลนาฬิกา RTC DS1307 จาก Catalex สำหรับเป็นนาฬิกาให้กับบอร์ด Arduino
ดาวน์โหลดไลบารีที่นี่
https://github.com/Seeed-Studio/RTC_DS1307
ข้อมูล DS1307 Real Time Clock Module Catalex
Description:
The module is based on the DS1307 high-precision real-time clock module, through the I2C interface to communicate with the microcontroller, can be read in real time the year, month, date, day, hour, minute, second. When buckle button batteries, even though the module is powered down, the clock will continue to chip timing.
Module features are as follows:
- Can be timed to 2100
- Control interface for the I2C interface
- 5VDC power supply recommendations
- DS1307 address of the module is 0x68
- Level control interface for 5V or 3.3V
- 4 M2 screws positioning holes for easy installation
Specification:
|
Project |
Min |
Typical values |
Max |
Unit |
|
Supply volt (Vcc) |
4.5 |
5 |
5.5 |
V |
|
Battery voltage |
2.0 |
3.0 |
3.5 |
V |
|
High input |
2.2 |
- |
VCC +0.3 |
V |
|
Low-level input |
-0.3 |
- |
+0.8 |
V |
|
Size |
42X24X12 |
mm |
||
|
Weight |
6 |
g |
||
Interfaces:
- Control Interface : A total of four pins (GND, VCC, SDA, SCL), GND to ground, VCC is the power supply, SDA I2C interface for the data lines, SCL of I2C interface clock line;
- Real-time clock IC : DS1307Z, independent timing, communication with the MCU via the I2C interface;
- Battery Holder : CR1220 battery holder, with the board presented the transposon inserted in the battery to allow continuous real-time clock chip timing.
- Positioning holes : 4 M2 screws positioning hole diameter is 2.2mm, the positioning of the module is easy to install, to achieve inter-module combination
Experimental equipment :
- An Arduino-compatible motherboard Catduino (not familiar with open source hardware can be understood as Atmega328P microcontroller development board) and a mini USB cable;
- A real-time clock module;
- 4 Male to Female Dupont line for control interface and Catduino development board connected to the module;
Experimental procedure :
1 with 4 Male to Female DuPont line real-time clock module and Catduino I2C interface to link up and make sure the battery has been installed on the module securely in the following table, shown in Figure
|
Catduino |
Cable |
Real-time clock module |
|
GND |
Black line |
GND |
|
5V |
Red |
VCC |
|
A4 (SDA) |
Yellow Line |
SDA |
|
A5 (SCL) |
White line |
SCL
|
1) From Baidu network disk http://pan.baidu.com/share/link?shareid=1570527979&uk=1966479381 download the module Arduino1.0 version of the above applies to packages RTCforArduino1.0 +, then unzip it directly to .. \ arduino-1.0 \ libraries directory.
2) with a mini USB to connect the Catduino, if it is the first use of the board, its USB to serial driver can find the USB Drivers from drivers Arduino IDE directory.

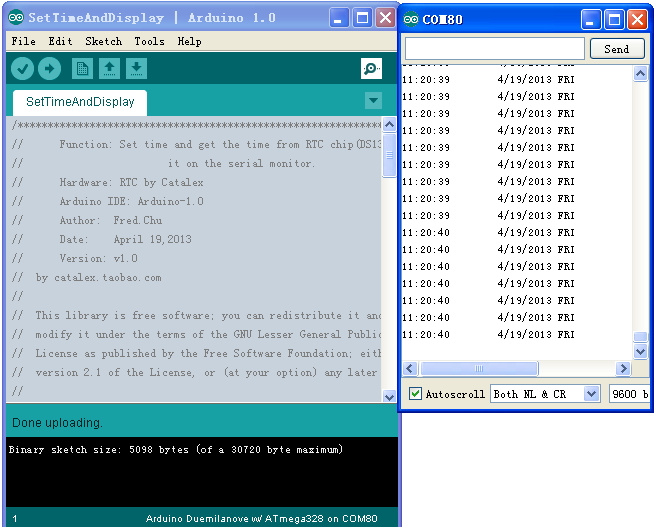

3) Re-open Arduino IDE, click the Open button on the toolbar to open the SetTimeAndDisplay RTC routines, as shown below.
Seleced serial port, board name, click on the Burn button to burn. The routine shows you how to set the time, read time from the DS1307 and display to the display window serial tool, as shown below
Serial terminal can be found printed every minute, day of the year and the week.
