JoyStick Shield expansion board for arduino
| รหัสสินค้า | A076 |
| หมวดหมู่ | โมดูล JoyStick |
| ราคา | 50.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| จำนวน | ชิ้น |
รายละเอียดสินค้า

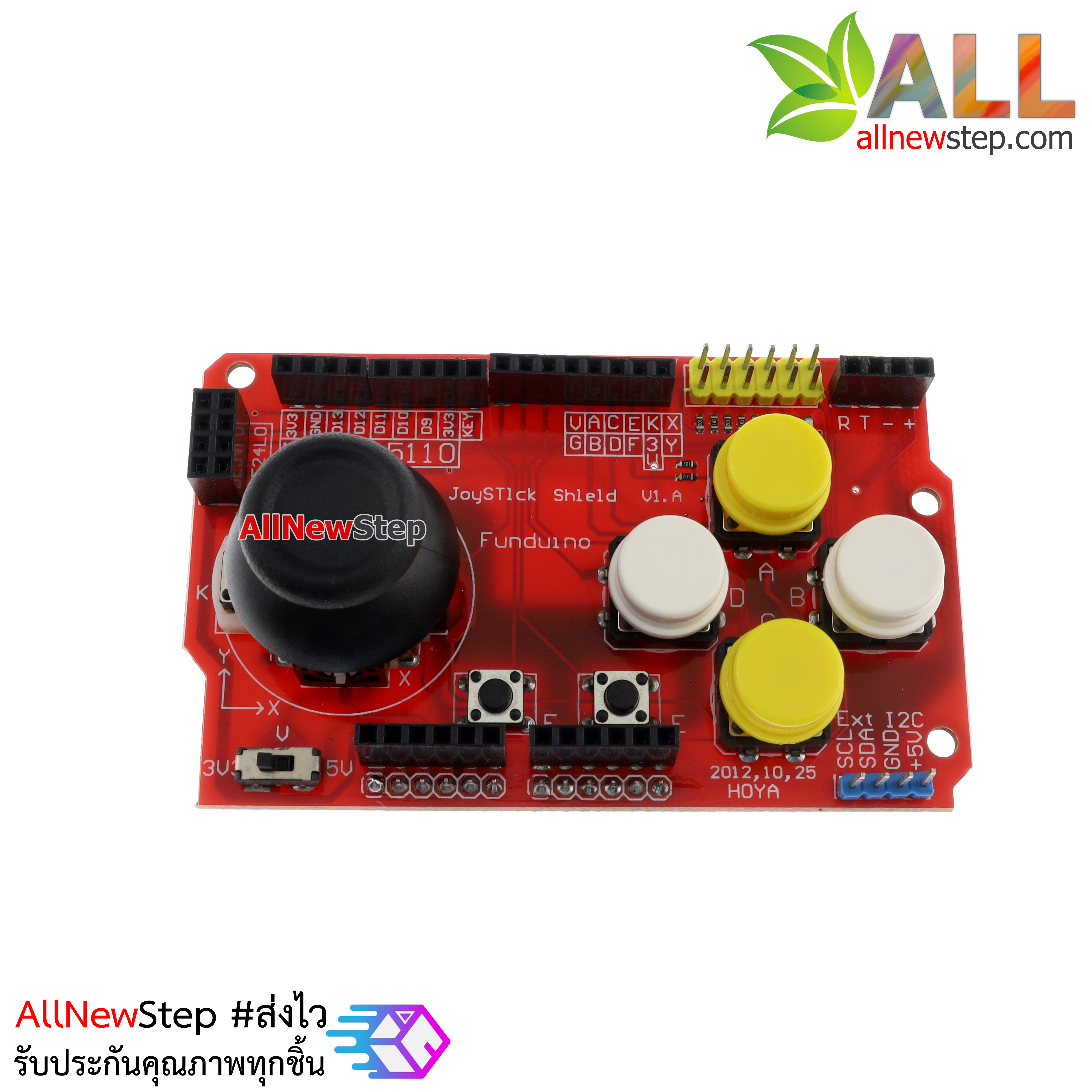

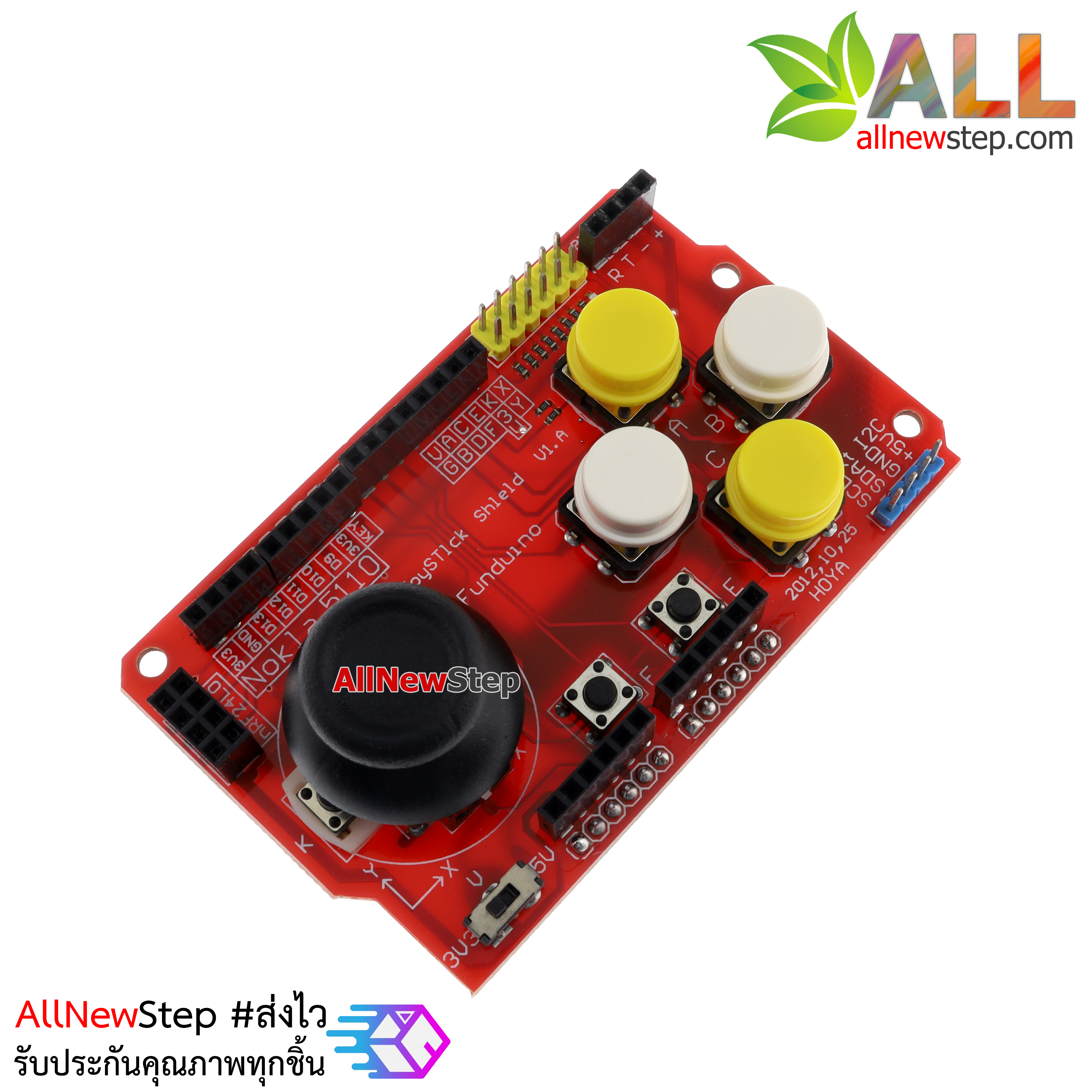

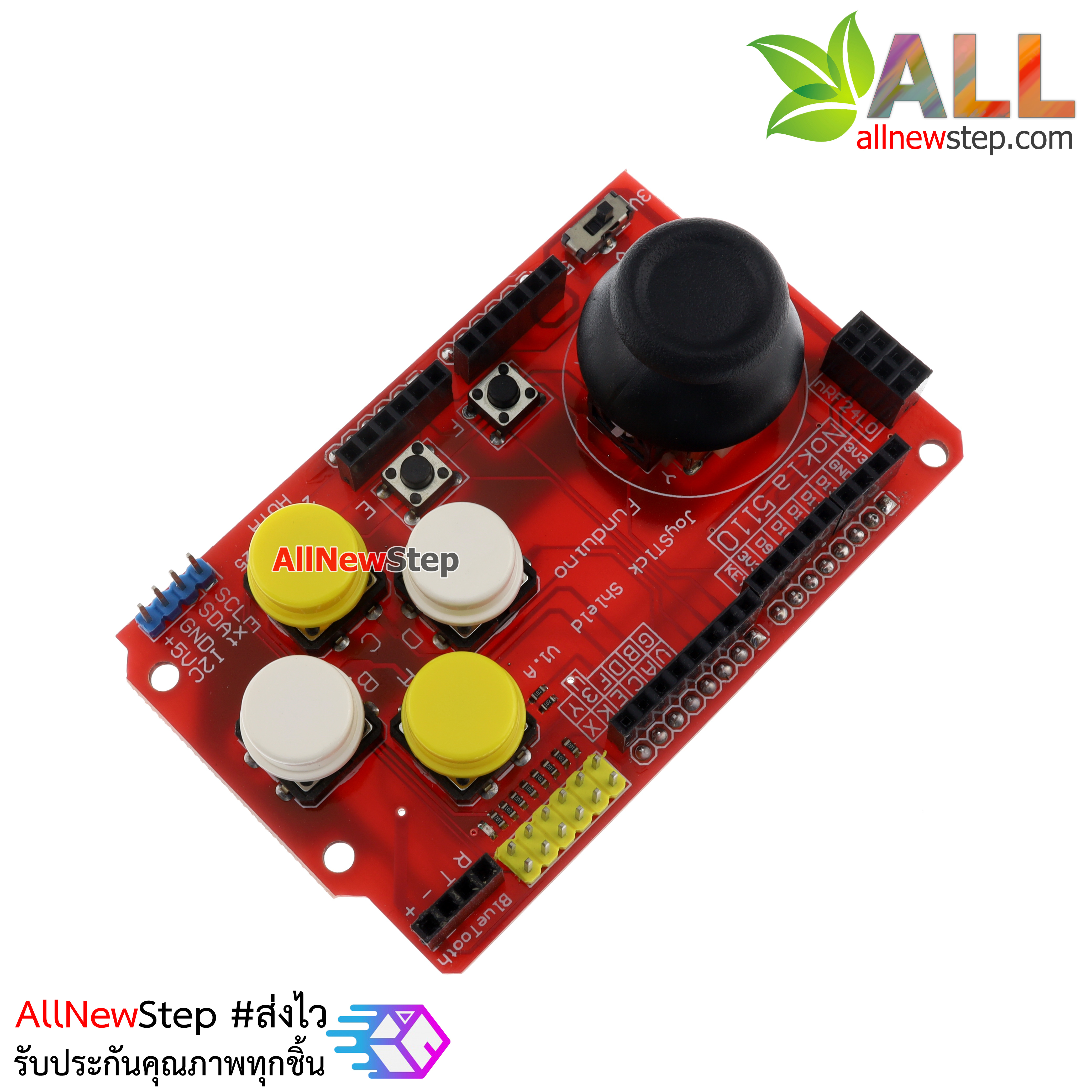

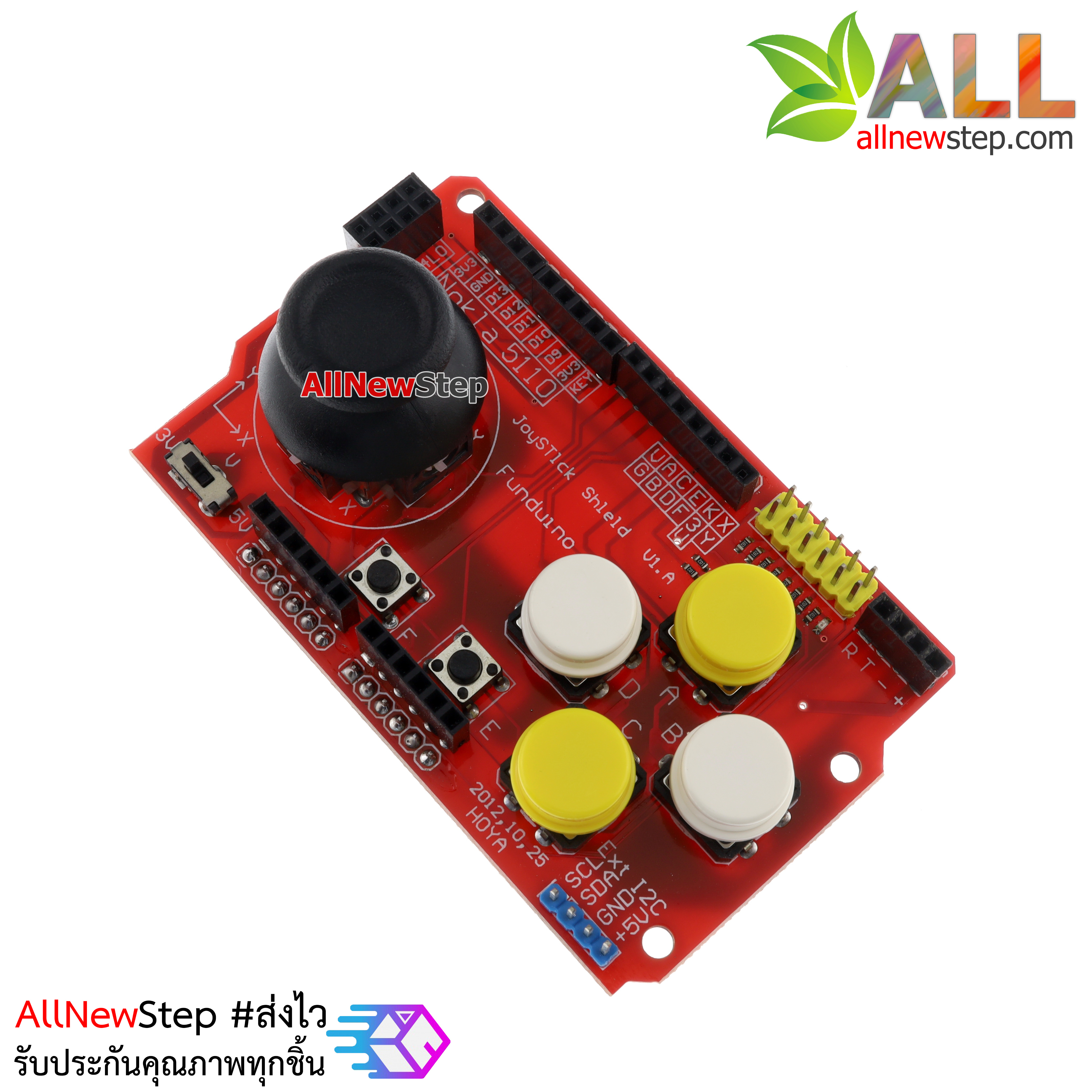

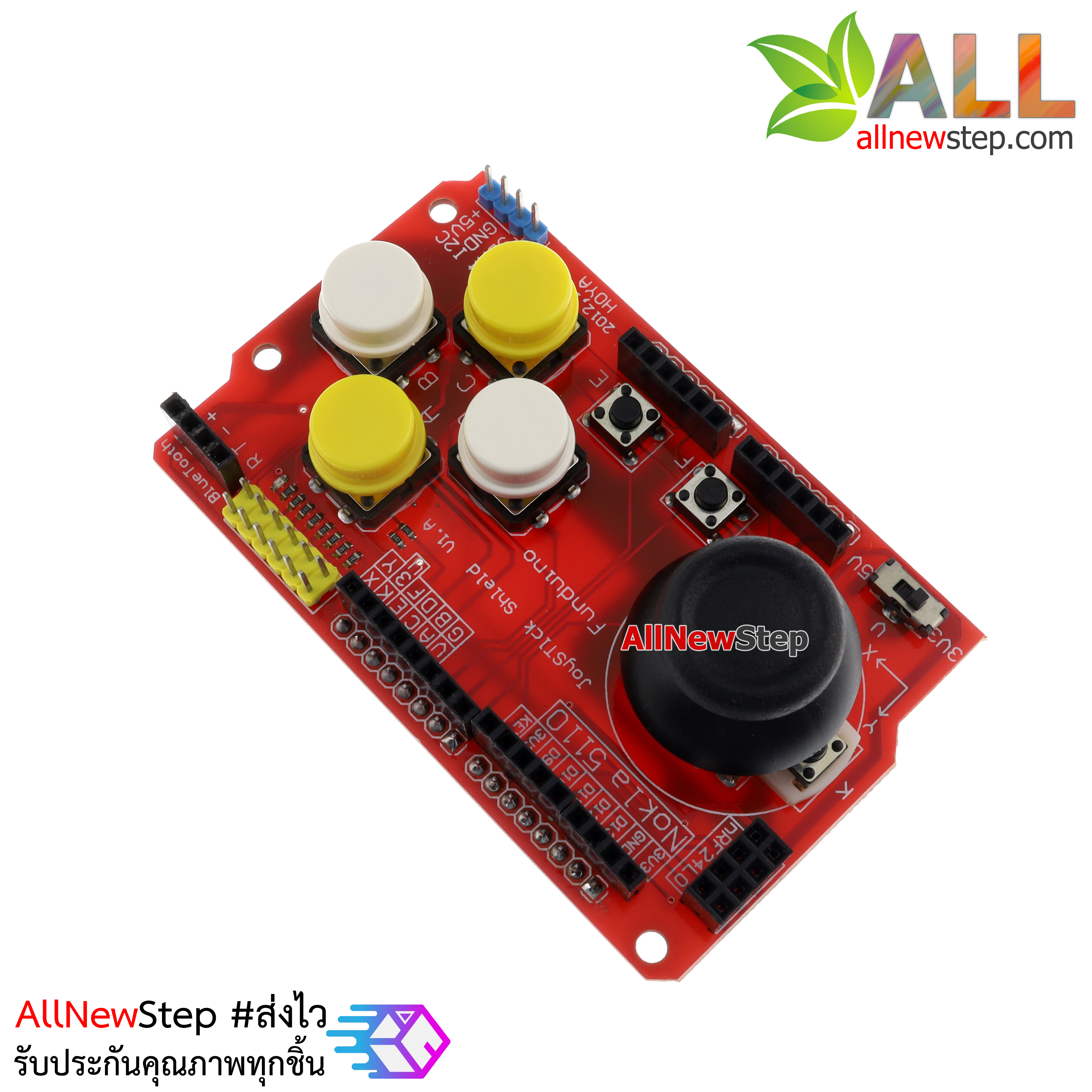

JoyStick Shield expansion board for arduino
จอยสติกสำหรับ Arduino แค่เสียบลงไป ก็สมารถใช้ Arduino ควบคุมเป็นแบบ JoyStick ได้แล้ว ใช้งานง่ายเหมือนเป็นสวิตช์ทั่ว ๆ ไป พร้อมช่องรองรับการเชื่อมต่อแบบไร้สาย NRF24L01 และจอแสดงผล Nokia 5110 LCD
พอร์ตและการเชื่อมต่อสำคัญ
-
Joystick (อนาล็อก)
- แกน X → เชื่อมต่อกับขา A0 ของ Arduino
- แกน Y → เชื่อมต่อกับขา A1 ของ Arduino
- ปุ่มกดของจอยสติ๊ก (กดลง) → เชื่อมต่อกับขา D8 ของ Arduino
-
ปุ่มกด (Digital Buttons)
- ปุ่ม A → ขา D2
- ปุ่ม B → ขา D3
- ปุ่ม C → ขา D4
- ปุ่ม D → ขา D5
- ปุ่ม E → ขา D6
- ปุ่ม F → ขา D7
- ปุ่ม K → ขา D8
-
I2C Interface (SCL, SDA)
- ใช้ต่อกับโมดูล I2C เช่น OLED หรือ MPU6050
-
สวิตช์แรงดันไฟฟ้า (3.3V / 5V Switch)
- ใช้เลือกแรงดันไฟฟ้าระหว่าง 3.3V และ 5V
รายละเอียด JoyStick Shield expansion board for arduino
- Add nRF24L01 RF interface
- Add Nokia 5110 LCD interface, so very easy to game development.
- Adding a Bluetooth module interface, convenient Bluetooth wireless serial communication.
- Add I2C communication interface, easy connectivity to I2C devices
- Meanwhile, JoyStick Shield with a cross PS2 joystick with buttons, there are four round buttons, 2 small buttons.
- Provides for the Arduino joystick and buttons input expansion. Onboard switches can switch between 3.3V and 5V, can use this model for other 3.3V microcontroller platforms, such as STM32.
Map ขา nRF24L01
MOSI = D11
CSN = D10
VCC = 3V
MISO = D12
SCK = D13
CE = D9
ตัวอย่างโคด Arduino JoyStick Shield expansion board for arduino
const byte PIN_ANALOG_X = 0;
const byte PIN_ANALOG_Y = 1;
const byte PIN_A = 2;
const byte PIN_B = 3;
const byte PIN_C = 4;
const byte PIN_D = 5;
const byte PIN_E = 6;
const byte PIN_F = 7;
const byte PIN_K = 8;
void setup() {
Serial.begin(9600);
pinMode(PIN_A, INPUT);
digitalWrite(PIN_A, HIGH);
pinMode(PIN_B, INPUT);
digitalWrite(PIN_B, HIGH);
pinMode(PIN_C, INPUT);
digitalWrite(PIN_C, HIGH);
pinMode(PIN_D, INPUT);
digitalWrite(PIN_D, HIGH);
pinMode(PIN_E, INPUT);
digitalWrite(PIN_E, HIGH);
pinMode(PIN_F, INPUT);
digitalWrite(PIN_F, HIGH);
pinMode(PIN_K, INPUT);
digitalWrite(PIN_K, HIGH);
}
void loop() {
Serial.print("x:");
Serial.print(analogRead(PIN_ANALOG_X));
Serial.print(" ");
Serial.print("y:");
Serial.print(analogRead(PIN_ANALOG_Y));
Serial.print(" ");
Serial.print("A:");
Serial.print(digitalRead(PIN_A));
Serial.print(" ");
Serial.print("B:");
Serial.print(digitalRead(PIN_B));
Serial.print(" ");
Serial.print("C:");
Serial.print(digitalRead(PIN_C));
Serial.print(" ");
Serial.print("D:");
Serial.print(digitalRead(PIN_D));
Serial.print(" ");
Serial.print("E:");
Serial.print(digitalRead(PIN_E));
Serial.print(" ");
Serial.print("F:");
Serial.print(digitalRead(PIN_F));
Serial.print(" ");
Serial.print("K:");
Serial.print(digitalRead(PIN_K));
Serial.print(" ");
Serial.println();
}
วีดีโอตัวอย่าง Arduino JoyStick Shield expansion board for arduino
ข้อมูลเพิ่มเติม Arduino JoyStick Shield expansion board for arduino
- http://garagelab.com/profiles/blogs/tutorial-joystick-shield-with-arduino
- http://www.dhgate.com/product/gamepads-joystick-shield-for-arduino/156765635.html#s1-2-1|3394964556
- http://www.elecfreaks.com/wiki/index.php?title=Joystick_Shield
- โคดการต่อ nRF24L10
