Relay 5V 1 Channel Isolation High And Low Trigger relay
รายละเอียดสินค้า

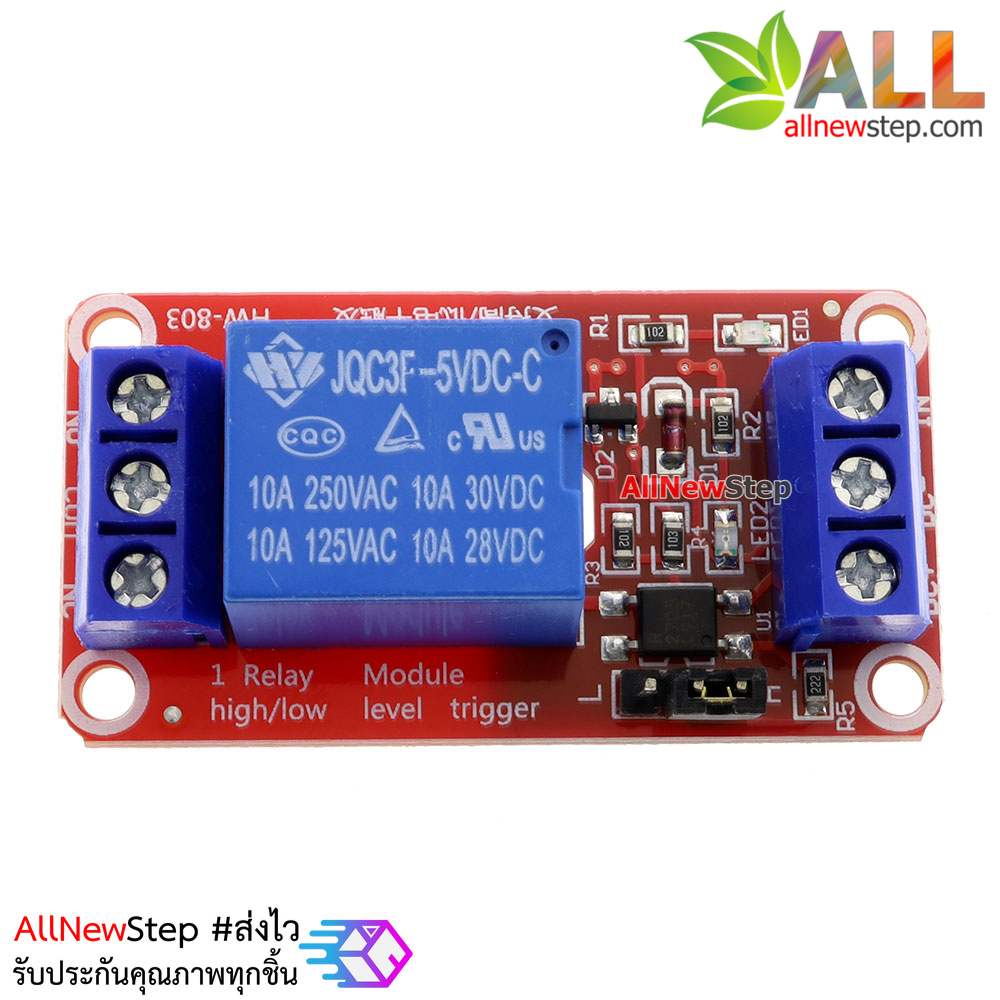

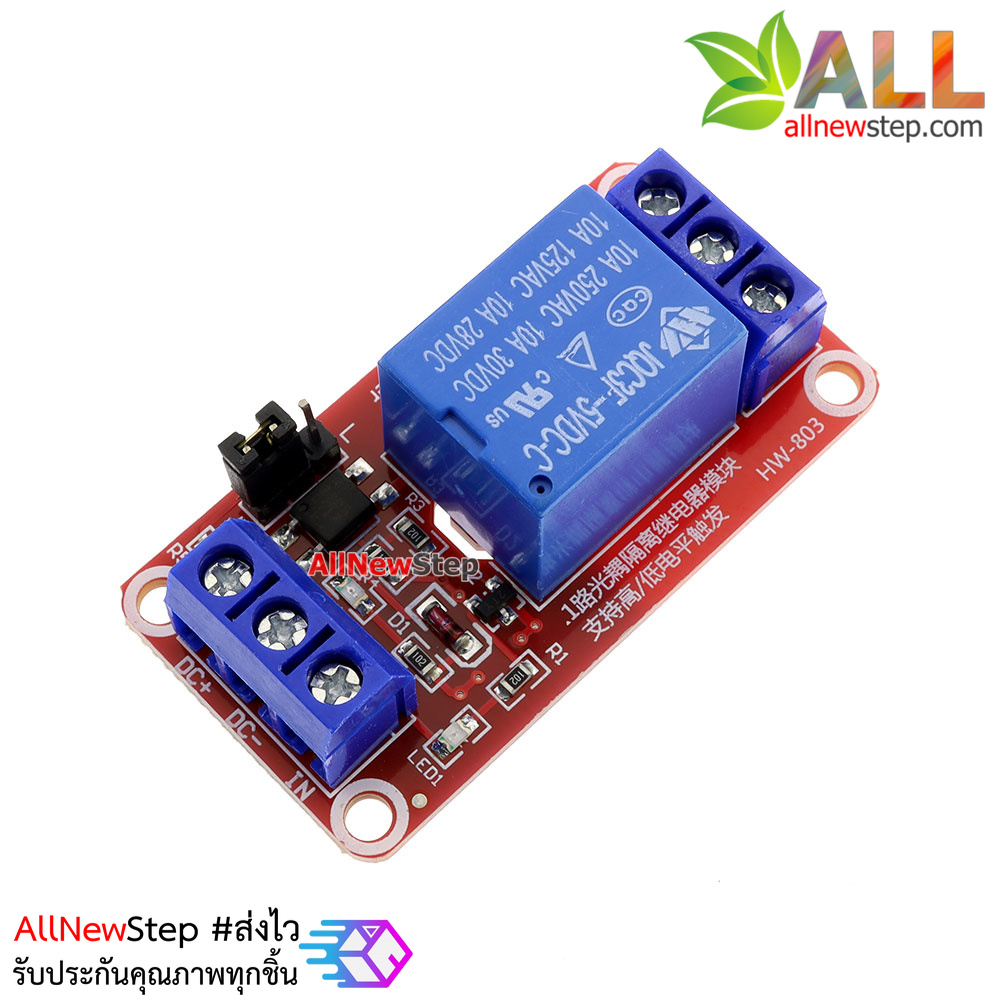

บอร์ดรีเลย์ Relay 5V 1 Channel Isolation High And Low Trigger
🎉🔥 แนะนำ "โมดูลรีเลย์ 5V 1 ช่อง" สำหรับ Arduino ที่ตอบโจทย์ควบคุมสวิต์ไฟทุกการใช้งานของคุณ!
โมดูลนี้สามารถควบคุมการทำงานของอุปกรณ์ที่ใช้ไฟฟ้าสูง ไม่ว่าจะเป็นมอเตอร์, หลอดไฟ หรืออุปกรณ์ไฟฟ้าอื่นๆ โดยไม่ต้องต่อกับ Arduino โดยตรง ทำให้โปรเจกต่างๆ ของคุณง่ายขึ้นและปลอดภัยมากขึ้น!
👉 ข้อดีของโมดูลนี้คือ:
- ง่ายต่อการต่อใช้งานด้วยขาเชื่อมต่อหลัก 3 ขา (VCC, GND, IN)
- ใช้ได้กับ Arduino ESP32 ESP8266 Raspberry Pi และบอร์ดไมโครคอนโทรลเลอร์อื่นๆ
- ขนาดกะทัดรัด และใช้พื้นที่ติดตั้งน้อย
บอร์ดรีเลย์ 5V 1 ช่อง ทำงานแยกอิสระแบบ optocoupler Isolation สามารถเซตให้ทำงานได้ทั้งโหมด Active High หรือ Active Low
เมื่อพูดถึงการควบคุมอุปกรณ์ไฟฟ้าที่มีความจำเป็นต้องใช้กระแสไฟสูงในโปรเจ็กต์ Arduino ของเรา Relay มีบทบาทที่ไม่สามารถปฏิเสธได้ Relay ไม่ใช่เพียงแค่สวิตช์ธรรมดา แต่เป็นสวิตช์ที่ใช้สัญญาณไฟฟ้าความแรงต่ำจาก Arduino เพื่อควบคุมวงจรที่มีกระแสสูงกว่าที่ Arduino ให้สามารถทำงานได้ เช่น การเปิด-ปิดหลอดไฟ สั่งงานมอเตอร์ หรืออุปกรณ์ไฟฟ้าอื่นๆ ที่ใช้กระแสไฟฟ้าสูง
Relay ทำให้ Arduino ของเราขยายสามารถในการควบคุมอุปกรณ์ โดยไม่ต้องกลัวว่าบอร์ด Arduino จะมีปัญหาจากกระแสไฟที่สูง
หากคุณกำลังมองหาวิธีในการเพิ่มความสามารถในการควบคุม เปิด-ปิด การทำงานของอุปกรณ์ไฟฟ้าต่างๆ ในโปรเจ็กต์ Arduino ของคุณ Relay น่าจะเป็นอุปกรณ์ที่คุณต้องการรู้จักและมีการใช้งาน
หลักการทำงานของ Relay
Relay เป็นอุปกรณ์ที่ใช้ในการสวิตช์เปิด-ปิดกระแสไฟฟ้าโดยใช้สัญญาณไฟฟ้าที่มีความแรงต่ำ เพื่อควบคุมการเปิด-ปิดของวงจรไฟฟ้าที่แรงกว่า นอกจากนี้ Relay ยังสามารถใช้ในการควบคุมการเปิด-ปิดกระแสไฟฟ้าที่แยกกันอย่างสิ้นเชิง
อุปกรณ์ที่ใช้ Arduino กับ Relay
- Arduino Board
- โมดูล Relay Module
- สายจั้มเปอร์
- หลอดไฟและฐานหลอดไฟ
- VCC - 5V
- GND - GND
- IN - 7

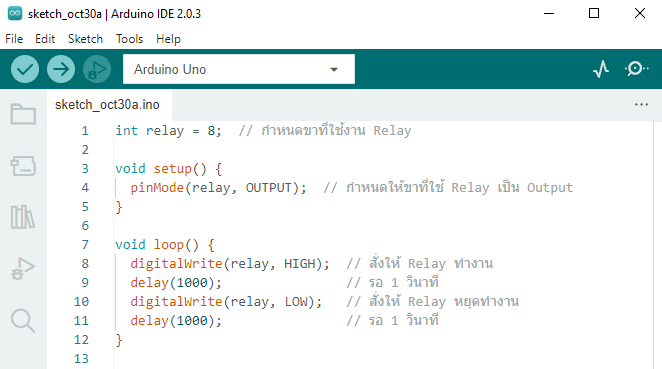

ก็อปปี้โค้ดตัวอย่างที่นี่ : โค้ดที่ใช้สั่งการ Relay ผ่าน Arduino โดยมีการทำงานอย่างง่ายเพียงเปิดและปิด Relay แบบสลับกันทุกๆ 1 วินาที

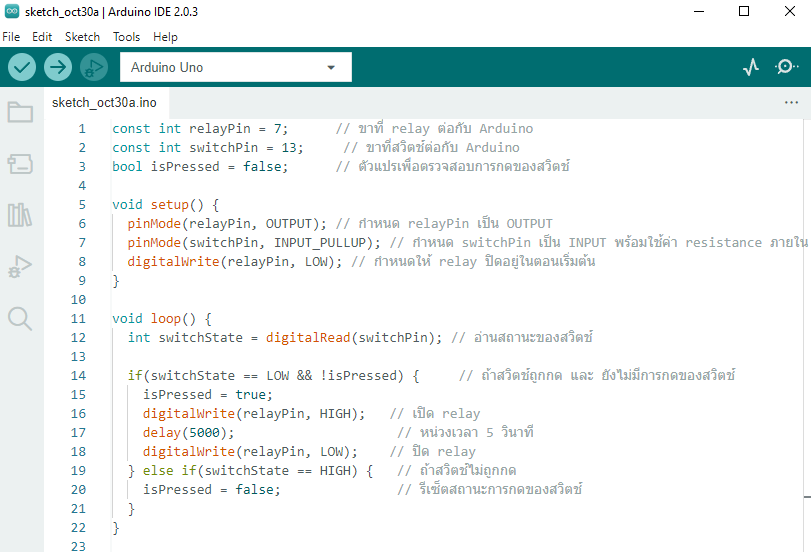

โปรเจ็กต์ตัวอย่าง สวิตช์ไฟหน่วงเวลาปิดอัตโนมัติ
สวิตช์ไฟหน่วงเวลา เมื่อกดสวิตช์ ไฟจะติด และหน่วงเวลาไว้ 5 วินาที จากนั้นไฟจะดับ
โดยเราต่อสวิตช์สำหรับรับปุ่มกดจากผู้ใช้เพิ่มอีก 1 ตัว
ขาสวิตช์ต่อกับขา 13 และ GND
ก็อปปี้โค้ดตัวอย่างที่นี่
ไอเดียร์ทำโปรเจก Arduino Relay
- สร้างระบบควบคุมแสง เปิด-ปิดไฟอัตโนมัติ : ปรับความสว่างของห้องในเวลาต่างๆ ด้วย Arduino และ Relay สร้างระบบตรวจจับแสงภายนอกแล้วควบคุมหลอดไฟในบ้านของคุณให้สว่างเพียงพอ
- ระบบป้องกันน้ำท่วมอัจฉริยะด้วย Arduino : ใช้ Arduino ควบคุม Relay เพื่อสั่งงานปั๊มน้ำตอนที่เซ็นเซอร์ตรวจจับน้ำท่วม รักษาความสะดวกสบายของคุณ
- ระบบรดน้ำต้นไม้อัตโนมัติด้วย Arduino : หายห่วงกับการรดน้ำต้นไม้เวลาที่คุณไม่ได้อยู่ที่บ้าน ใช้ Arduino ควบคุม Relay สั่งเปิด-ปิดวาล์วน้ำตามตารางเวลาหรือตามความชื้นของดิน
- ควบคุมอุปกรณ์ไฟฟ้าในบ้านด้วย Arduino ผ่านมือถือ : ต่อ Arduino กับ Relay แล้วควบคุมอุปกรณ์ไฟฟ้าต่างๆ ในบ้านของคุณผ่านแอปพลิเคชันบนมือถือของคุณ การควบคุมบ้านอัจฉริยะไม่ใช่เรื่องยากอีกต่อไป
- สร้างระบบเปิด-ปิดพัดลมตามอุณหภูมิ! : ให้ Arduino สั่งการ Relay เพื่อควบคุมพัดลม, ตั้งค่าอุณหภูมิที่คุณชอบแล้วปล่อยให้ระบบทำงานอัตโนมัติ สนุกสนานและประหยัดพลังงาน
บทสรุป
การควบคุมการทำงานของวงจรไฟฟ้าผ่าน relay ด้วย Arduino เป็นเรื่องที่ไม่ยาก และสามารถนำไปประยุกต์ใช้กับงานต่างๆ ได้อย่างกว้างขวาง ไม่ว่าจะเป็นการควบคุมอุปกรณ์ไฟฟ้า หรือยานยนต์ในบ้าน นักพัฒนาสามารถขยายความสามารถของ relay ไปสู่การทำงานที่ซับซ้อนยิ่งขึ้นได้อีก
💡 ต้องการควบคุมอุปกรณ์ไฟฟ้าด้วย Arduino ไหม? ค้นหา relay module ที่เรามีจำหน่าย และเชื่อมต่อมันกับบอร์ด Arduino ของคุณเพื่อสร้างโปรเจคที่น่าทึ่ง!ข้อมูลบอร์ดรีเลย์ Relay 5V 1 Channel Isolation High And Low Trigger
1. the module uses genuine quality relay, normally open interfaces Maximum load: AC 250V/10A, DC 30V/10A;
2. using SMD optocoupler isolation, driving ability, stable performance; trigger current 5mA;
3. the module voltage is 5 V;
4. the module can be set to high or low triggered by jumper;
5. fault-tolerant design, even if the control line is broken, the relay will not operate;
6. the power indicator (green), relay status indicator (red)
7. interface design humane, all interfaces can be connected directly via terminal wiring leads, very convenient

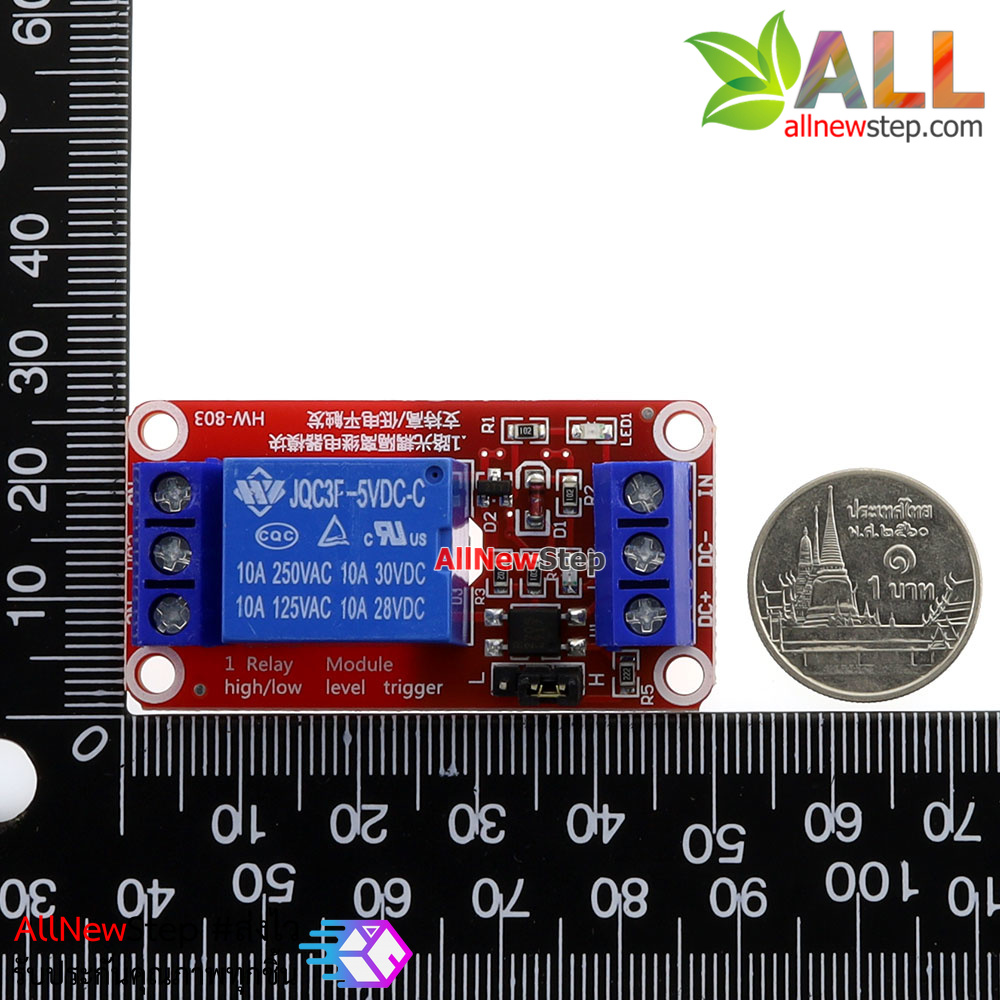

8. module size: 50mm * 26mm * 18.5mm
9. has four mounting bolts holes, hole 3.1mm, 44.5mm * 20.5mm pitch
Module interfaces:
1. DC +: positive power supply (voltage required by the relay)
2. DC-: negative power connection
3. IN: can be high or low level control relay
Relay outputs:
1. NO: normally open relay interface, the relay before the vacant after the pull shorted with COM
2. COM: Common Interface Relays
3. NC: normally closed relay interface relay shorted with COM ago, after the pull-vacant
