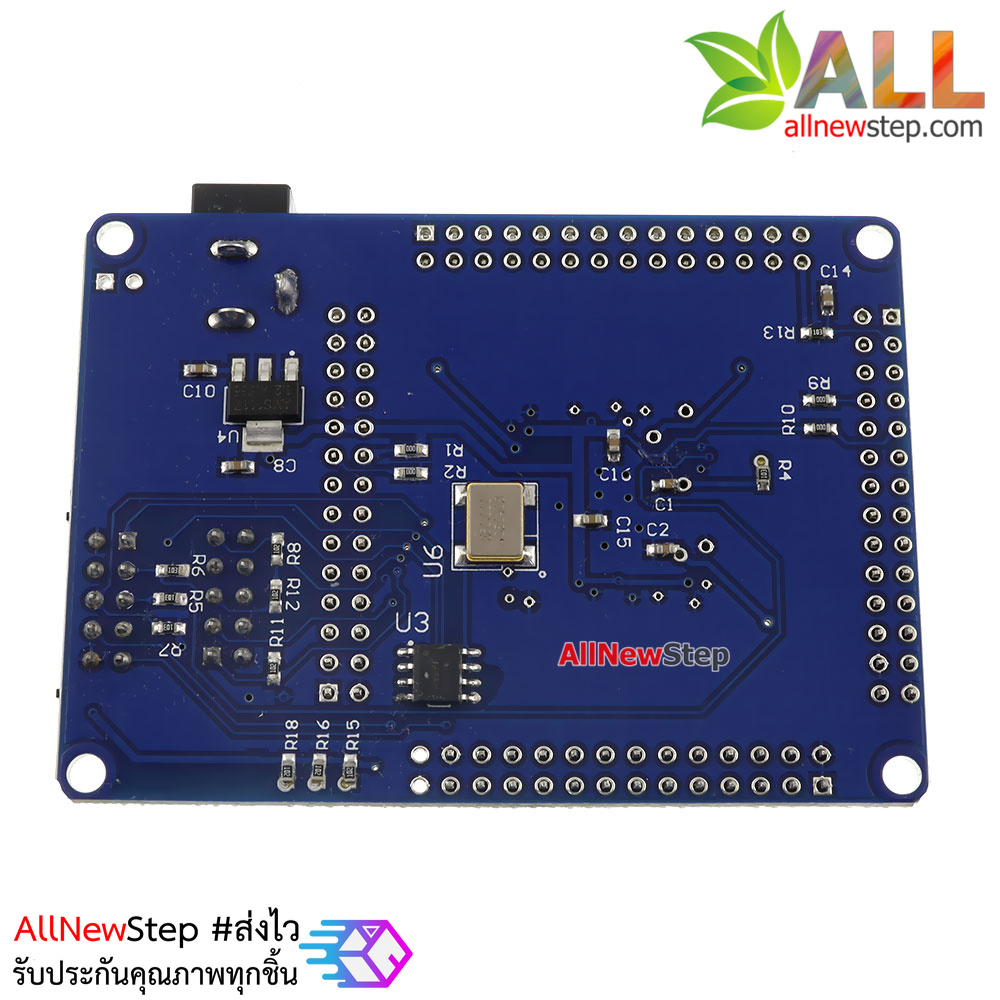

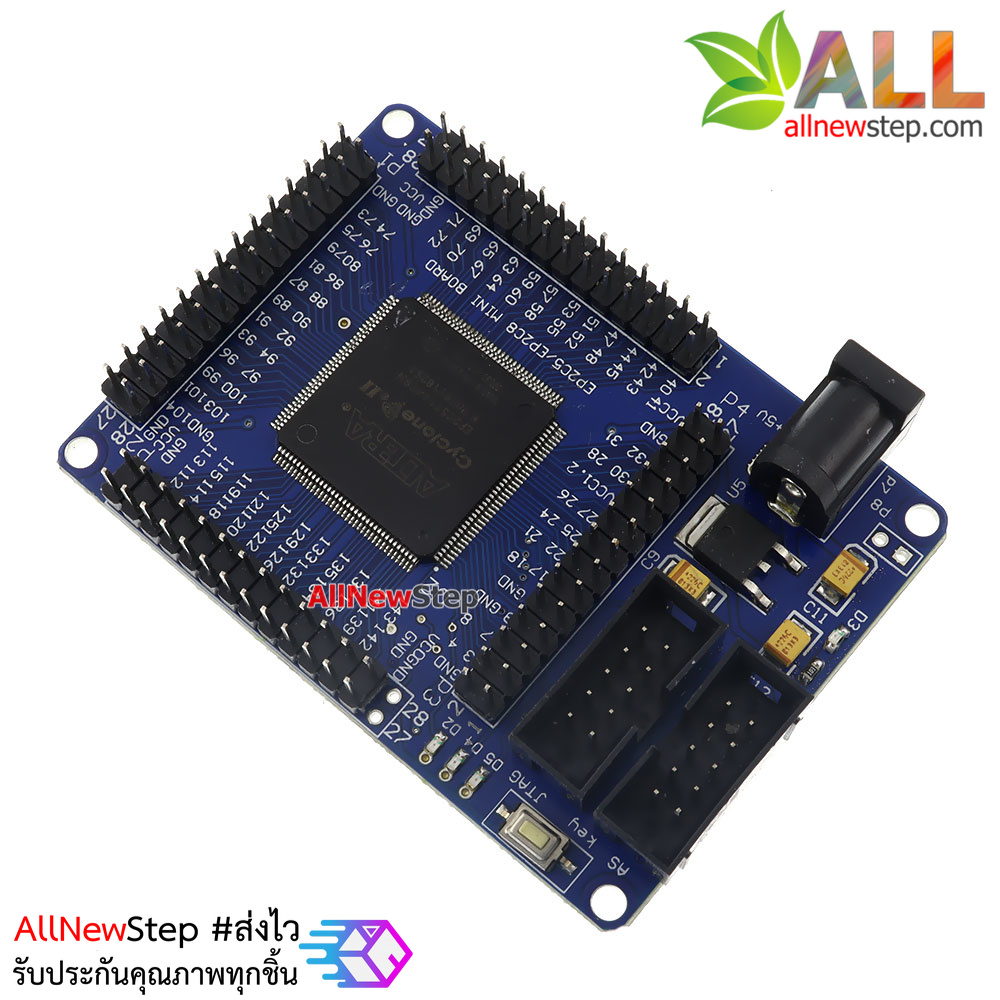

Altera Cyclone II EP2C5T144 FPGA Mini Development Board
| รหัสสินค้า | A944 |
| หมวดหมู่ | FPGA + Programmer |
| ราคา | 990.00 บาท |
รายละเอียดสินค้า
Altera Cyclone II EP2C5T144 FPGA Mini Development Board
FPGA บอร์ดรุ่นนี้เหมาะสำหรับการใช้งานสำหรับผู้เริ่มต้น หรือ การออกแบบ logic ในระดับเริ่มต้น โดย FPGA ที่ใช้เป็น chip จาก Altera รุ่น EP2C5T144 มี ขนาด 4,608 LE
*** สินค้าไม่รวม USB Blaster ที่ใช้ในการ upload sof file
ข้อมูล Altera Cyclone II EP2C5T144 FPGA Mini Development Board
Key Features
1. Cyclone II EP2C5T144 using ALTERA chip as the core of the company's smallest system, the FPGA easily embedded into the practical application of the system
2. complete from simple logic control, data acquisition, signal processing, mathematical calculations and other functions
3. all of the core board FPGA chip pin all the leads, can be applied directly to the board into the board, the board's 5V power supply can be introduced through the power outlet can also be introduced through the front row

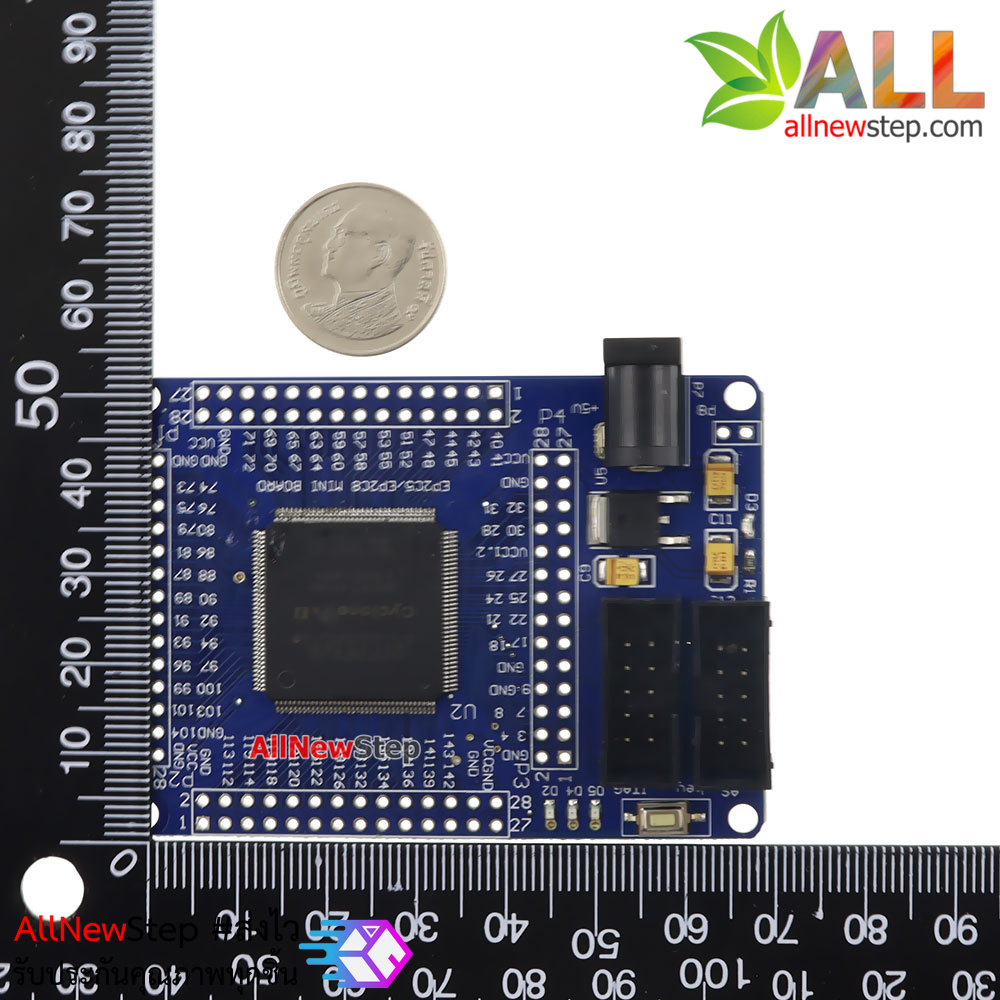

4. very compact size: 6 (cm) * 8 (cm)
Hardware configuration:
1. chip board EP2C5T144 Altera
2. Configuration EPROM chip EPCS4, the size of 4Mbit
3. onboard 50M active patch oscillator (crystal in the back of the board)
4. outlet power supply with a large mouth, single 5V power supply
5. panel power LED and reset switch
6. on-board 3 SMD LED, LED test experiment can be done, more complete experimental use of lead
7. all the IO port pin and clock pin through the leads, these interfaces can be extended by any memory and peripherals
8. board with high-quality tantalum capacitors for power filtering
9. support the development of embedded CPU NiosII
| Model | EP2C5T144 |
| Quantity | 1 |
| Color | Blue |
| Material | PCB |
| Features | Chip: EP2C5T144 FPGA chip; Built-in EPROM chip EPCS4, 4Mbit; Onboard 50M active patch oscillator (crystal oscillator was in the board's back); 5V power supply; With LED indicator and reset switch; With 3 SMD LED emitters; High-quality tantalum capacitor; Support Nios II embedded CPU development |
| Application | For DIY project |
| Packing List | 1 x EP2C5T144 development board |
ข้อมูลเพิ่มเติม Altera Cyclone II EP2C5T144 FPGA Mini Development Board
- http://www.leonheller.com/FPGA/FPGA.html
- http://www.altera.com/literature/lit-cyc2.jsp
- http://www.datasheetarchive.com/dlmain/SFDatasheet-4/sf-00095703.pdf
PIN Assignment และ Schematic Diagram
http://www.leonheller.com/FPGA/EP2C5T144mini.pdf
http://elecfreaks.com/store/download/datasheet/dev%20platform/fpga/EP2C5T144E&P2C8T144Sch.pdf
โปรแกรม Quartus II Web Edition (ฟรี) ที่ใช้สามารถ download จาก
https://www.altera.com/download/sw/dnl-sw-index.jsp
Download ตัวอย่าง
Cyclone II Device Handbook.pdf- EP2C5T144 Altera Cyclone II FPGA Development Board Diagram.pdf
EP2C5 core board test.zip- ALTREA CY2 Evaluation Board Schematic Diagram.pdf
- EP2C5T144E Diagrams.zip
