สอบถามเรื่องการต่อโมดูล Relay 12v 1 channel กับ Arduino ครับ

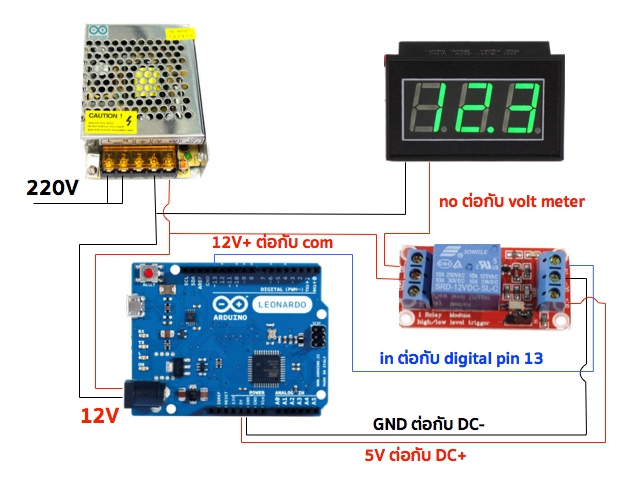

คือผมต่อแบบนี้ แล้วสั่งให้ pin 13 HIGH-LOW สลับกัน
ผลที่ได้คือ ไฟบน Relay ติดทั้ง Power และ ไฟแดงๆกระพริบตามที่ตั้งใจไว้
แต่ Volt meter กลับติดตลอด ถ้าต่อกับ NC หรือ ดับตลอด ถ้าต่อกับ NO
โปรดช่วยแนะนำด้วยครับ ขอบคุณครับ
ความคิดเห็นที่ #1
เช็คตามนี้ครับ
1. relay รุ่นนี้ทำงานได้ 2 โหมด เซตทีจัมเปอร์ Active Low คือทำงานเมื่อมีไฟ 0 มาทริก Active High ทำงานเมื่อมีไฟ 1 มาทริก เช็คโคดว่าสั่งอะไรไปแล้วดูผลลัพธ์จากรีเลย์
2. เช็คการต่อขั้วสวิตช์ของ relay รีเลย์เป็น 12V แต่จ่ายไฟ 5V ไฟจึงเข้าบอร์ด LED ติด แต่ไฟ 5V ไม่พอขับ relay 12V ผมเดาว่าน่าจะไม่ได้ยินเสียงรีเลย์ทำงาน ลองจ่ายไฟ 12V เข้า DC+ ครับ
แสดงความคิดเห็นที่ 1-3 จากทั้งหมด 3 ความคิดเห็น
