ขอคำแนะนำการเอาเวลาจาก DS3231 มาแสดงที่ module 7 segment

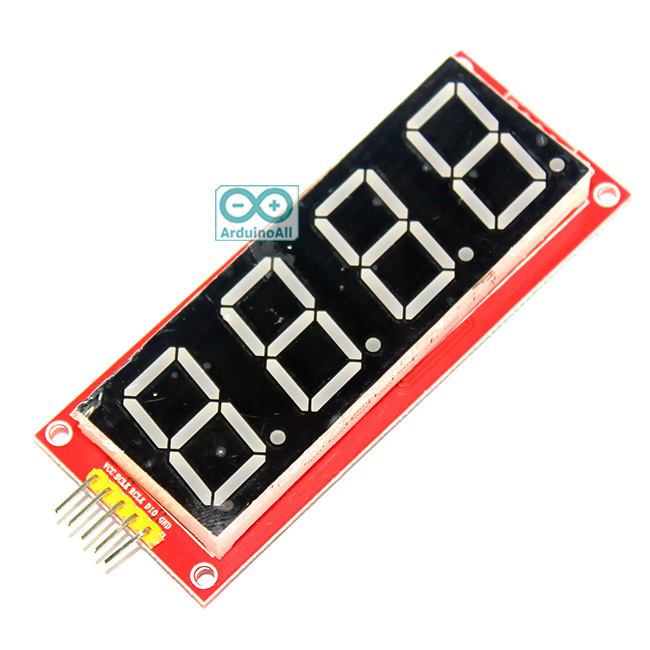

โมดูลแสดงผล 7 segment มีตัวอย่างในหน้าบทความ

โมดูล ds3231 มีตัวอย่างในหน้าบทความ ลองเล่นให้สามารถแสดงผลออกก่อน

เล่นให้เป็นทั้ง 2 ตัว แล้วเอามาเขียนโปรแกรมต่อรวมกันครับ

ตรองนี้อยากให้ลองฝึกเขียนโปรแกรมเพิ่ม หลักการคือแยกแต่ละตัวเลขออกมาแสดง และข้อความที่แสดงเป็นแบบ string ครับ

ตามตัวอย่างในบทความ https://www.arduinoall.com/b/2

ศึกษาและแกะโคดคำสั่งตรงนี้ครับ

void setDigit(int dig, int character)
{
  int digits[]= {
    128,64,32,16,8,4,2,1        };

  //character set (0-9)0-9
  //            (10-19)0.-9.
  //            (20-45)A-Z
  //            (46-71)a-z
  //            (72)- (73) space
  int characters[]= {
    3,159,37,13,153,73,65,31,1,9,
    2,158,36,12,152,72,64,30,0,8,
    17,1,99,3,97,113,67,145,243,135,145,227,85,19,3,49,25,115,73,31,129,129,169,145,137,37,
    5,193,229,133,33,113,9,209,247,143,81,227,85,213,197,49,25,245,73,225,199,199,169,145,137,37,
    253,255        };

  digitalWrite(RCLK_pin, LOW);
  shiftOut(DIO_pin, SCLK_pin, LSBFIRST, characters[character]);
  shiftOut(DIO_pin, SCLK_pin, LSBFIRST, digits[dig]);
  digitalWrite(RCLK_pin, HIGH);
}

ตัวอักษรเก็บเป็นตำแหน่งของ array ดังนี้

// ขั้นที่ 3 กำหนดข้อความแสดงผล สามารถกำหนดให้เป็นตัวเลขหรือตัวอักษรได้ตามข้อมูลนี้

//character set (0-9)0-9
  //            (10-19)0.-9.
  //            (20-45)A-Z
  //            (46-71)a-z
  //            (72)- (73) space

เช่น     // แสดงผลแบบตัวอักษร ตัวอย่างแสดงคำว่า Ardu
     // showText('A','r','d','u'); //  แก้ค่าที่จะให้แสดงผลตรงนี้


      // แสดงผลแบบตัวเลข ตัวอย่างแสดงค่า 95.42
      // showText(9,15,4,2); //15 --> แสดงเลข 5.

// แสดงผลแบบตัวเลข ตัวอย่างแสดงค่า 95.42
// showText(9,15,4,2); //15 --> แสดงเลข 5.

ถ้าอยากให้จุดหาย ก็ให้แสดงเลข 5 แทน 5. ครับ
