ใช้โมดูลขับสัญญาณ PWM 5-36VDC 15A ต่อกับ DC มอเตอร์ 12V 5Amp โมดูลขับพังไป 2 ตัวแล้วครับ
ใช้โมดูลขับสัญญาณ PWM 5-36VDC 15A
https://www.arduinoall.com/product/1277/โมดูลขับสัญญาณ-pwm-5-36vdc-15a
ต่อกับ DC มอเตอร์ 12V 5Amp โมดูลขับพังครับ พังไป 2 ตัวแล้วครับ
เปิดได้แค่ไม่กีวินาที
อาการคือ ตอนทำงานตอนแรกไม่ร้อนทำงานปกติ ปรับ PWM ขึ้นลง มอเตอร์ ก็รอบขี้นลงปกติ
เปิดได้ประมาณ 15 วินาที รอบไม่เปลี่ยนตาม PWM
จับดูที่โมดูลขับ ร้อนจนมือพอง งดจ่าย PWM มอเตอร์ก็ยังหมุน
เปลี่ยนตัวโมดูลขับใหม่ ก็ทำงานได้ไม่นานก็เป็นแบบเดิมอีก
ตอนทดสอบยังไม่ใช้งานจริงต่อกับDC มอเตอร์ 12V 2Amp ก็ทำงานปกติไม่มีปัญหาอะไรเปิดนานๆได้
พอมาต่อใช้จริงวันนี้ 12V 5Amp (เป็นพัดลมหม้อน้ำรถยนต์) พังอ่ะครับ
หรือมันจะไม่สามารถทนกระแสได้ 15 Amp ตามที่กล่าวอ้างครับ
กรณีนี้สามารถแก้ไขได้อย่างไรบ้างครับหรือมีโมดูลขับตัวอื่นแนะนำไหมครับ
รายละเอียดการใช้งานมีแจ้งในหน้าสินค้าตามนี้ ขอมาร์คสีไว้ประกอบการอธิบายครับ
โมดูลขับสัญญาณแบบ PWM รับสัญญาณจาก Arduino มาควบคุมอุปกรณ์ เช่น หรีไฟ LED ควบคุมความเร็วมอเตอร์ สามารถควบคุมอุปกรณ์ ที่แรงดัน 5-36V กระแสแบบต่อเนื่องถึง 15A ทำงาน PWM ที่ความถี่ 0-20Khz กรณีควบคุมกระแสสูงต้องต่อแผ่นระบายความร้อนที่เหมาะสมให้ MOSFET เพิ่มด้วย
ถ้าขับกระแสสูงต้องมีแผ่นระบายความร้อนให้เหมาะสม เป็นข้อกำหนดของการใช้งาน MOSFET กับกระแสที่สูง
ดังที่เราจะเห็นการใช้งานอุปกรณ์เหล่านี้ จะนี้ติดแผ่นระบายความร้อนด้วย
บอร์ดนี้ใช้ MOSFET เบอร์ D4184 ตามจริงสามารถ รองรับไฟสูงสุด 40V ขับกระแสได้ถึง 50A

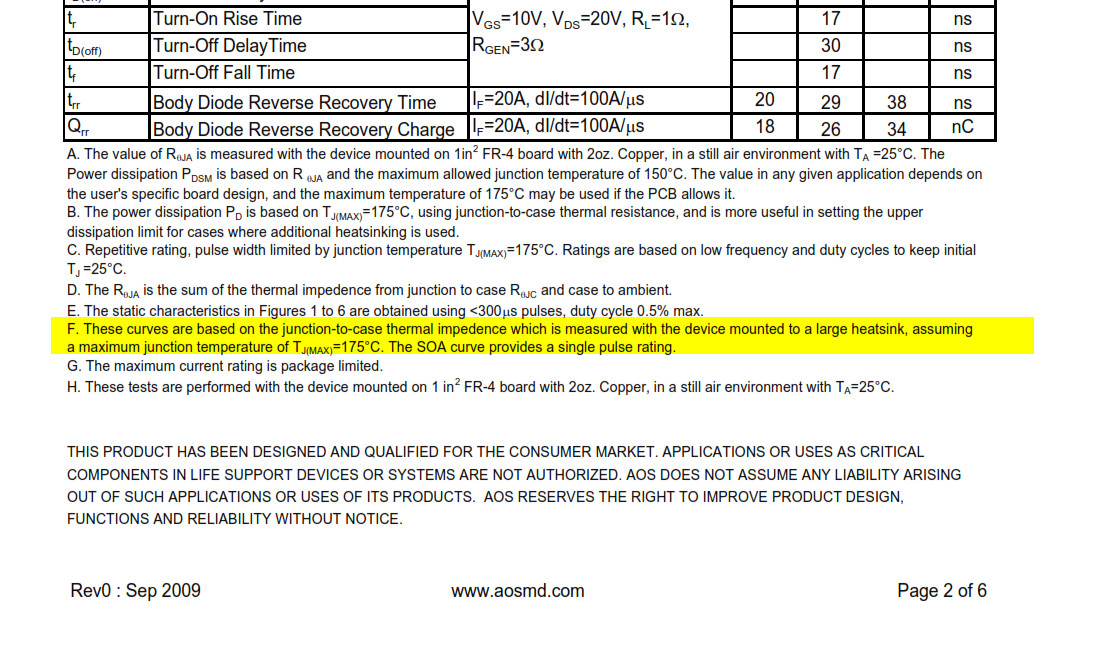

อ้างอิงตาม DataSheet ของผู้ผลิดดังนี้ครับ
http://www.aosmd.com/pdfs/datasheet/AOD4184A.pdf
สำหรับแผ่นระบายความร้อนผมยังไม่มีข้อมูลครับ โดยใน datasheet บอกว่า ทนความร้อนได้สูงสุด 175 องศาเซลเซียส ต้องลองทดสอบดูครับ
