ยังไม่สำเร็จครับกับ โมดูลขับสัญญาณ PWM 5-36VDC 15A ต่อกับ DC มอเตอร์ 12V 6.5Amp พังไปอีกแล้วตัวที่ 3

จากครั้งที่แล้วที่ถาม Admin ไปเรื่องการใช้งาน โมดูลขับสัญญาณ PWM 5-36VDC 15A

มาต่อกับ DC มอเตอร์ 12V 6.5Amp(วัดจริงของเก่าอ่านจากlabeไม่ได้วัด) โดยจ่าย PWM 25%,50%,75%,100% ตามลำดับ

ต่อแล้วใช้งานได่ 15 วินาที โมดูลช็อตที่ตัวมอสเฟต ทางท่าน Admin แนะนำให้ติดฮีตซิงก์เพิ่ม

สั่งของไปใหม่วันนี้ได้รับของตอนเย็นก็ทดสอบเลยครับ

.

ทดสอบแบบที่ 1 นำโมดูลไปรับสัญญาณ PWM จาก Arduino จ่ายให้หลอดไฟ DC12V 25W

สามารถหลีไฟตาม Step ได้ปกติโดยไม่ได้ต่อฮีตซิงก์โมดูลทำงานได้โดยไม่ร้อนอะไรเลย

.

ทดสอบแบบที่ 2 นำโมดูลไปรับสัญญาณ PWM จาก Arduino จ่ายให้DC มอเตอร์ 12V 6.5Amp (เป็นพัดลม)

โดยติดฮีตซิงก์ขนาด 2x2x2 นิ้ว ทาซิลโคนอย่างดี (เอามือจับโมดูลตลอดเวลาที่ทดสอบ)

จ่าย PWM 100% มอเตอร์ทำงานปกติได้นานหลาย 10 นาที โมดูลไม่ร้อนหรืออุ่นใดๆ

จ่าย PWM 75% มอเตอร์ทำงานช้าลง มอเตอร์มีเสียงคางดังมาก โมดูลไม่ร้อนหรืออุ่นใดๆ

ตกใจเสียงคางเลยปิดระบบไป เปิดได้ประมาณ 10 วินาที

.

ต่อมาจ่าย PWM 50% มอเตอร์มีเสียงคางเหมือนเดิม โมดูลไม่ร้อนหรืออุ่นใดๆ ซัก 5-10 วินาทีต่อมา

โมดูลช็อตที่ตัวมอสเฟต มอเตอร์หายคางแต่หมุนคงทีรอบไม่เปลี่ยนตาม PWM โมดูลเริ่มร้อนขึ้น

จนต้องปิดระบบ

วัดที่ตัวมอสเฟต ผลคือช็อตครับ

แบบนี้เป็นเพราะอะไรครับ Admin หรือต้องใช้โมดูลอื่นครับเพราะดูแล้วมันไม่น่าจะใช้เรื่องของฮีตซิงก์นะครับ

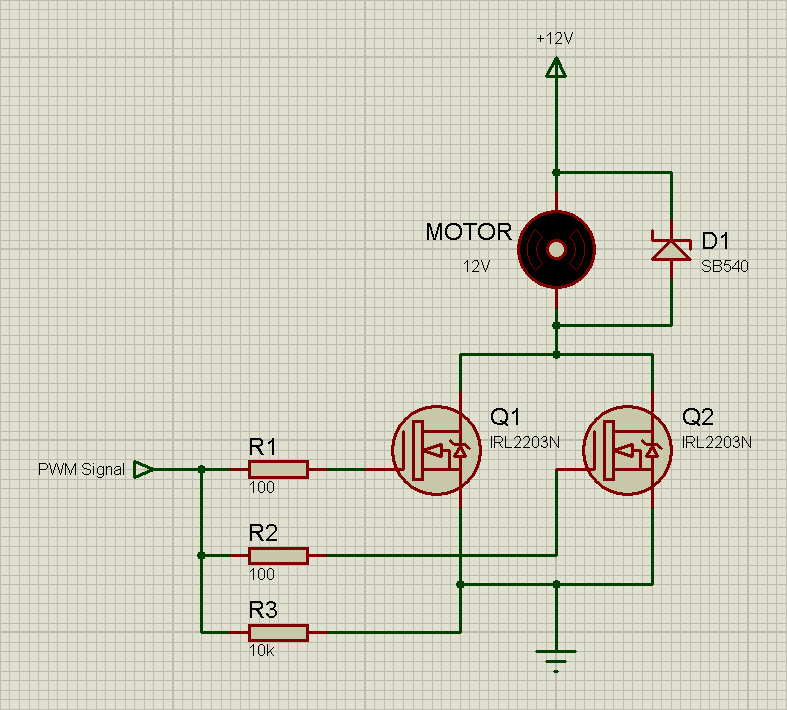

รูปการต่อ https://f.ptcdn.info/948/050/000/opglslfq9C9mHbaqufd-o.png

.

ปล. Order ที่สั่งไปล่าสุด รายการสั่งซื้อ 63029 ส่งของมาไม่ครบนะครับ

ไมโครสวิตช์แบบแพ็ค 50 ชิ้น 5 ชนิด อย่างละ 10 ชิ้น

หายไป 1 ชนิด 10 ชิ้นครับ ไม่ได้จะทวงเพราะมันแค่นิดหน่อย แค่แจ้งให้ปรับปรุงครับ

.

ขอบคุณมากครับที่ให้คำแนะนำ
