burn bootloader ขึ้น error ครับ

ตามข้อมูลยังตอบไม่ได้ ขอรายละเอียดเพิ่มเติมครับ

ขั้นตอนแรก ผมทำบอร์ด arduino uno เป็น บอร์ด program (board burn)ดังนี้ครับ

file >>examples>>arduino ISP>> arduino ISP

tool >> board>>"arduino/ arduino uno" >> arduino uno

tool>>port arduino uno>> com3(arduino uno)

tool>>programmer>>programmer:"Parallel Prorammer"

กด upload มีไฟกระพริบ แล้วขึ้น msg Done Uploading

------------------------------------------

ต่อมา ต่อสายเพื่อ เบิร์น  atmega328 ให้มี bootloaderแล้วกด ตามด้านล่างครับ

tool>>board>>arduino mini

tool>>processor>>atmega328

tool>>serial port >> com3 Arduino

tool>>programmer >>arduino as isp

tool>>Burn bootloader

พอกด burn bootloader จะขึ้น msg  Burning Bootloader to I/O Board(it may take a minute)   หลังจากนั้นสักพัก ก็มี error msg ครับ  ดังต่อไปนี้

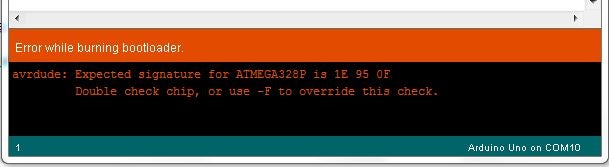

Avrdue: Expcted signature for Atmega328p is 1E 95 0F

Double check chip, or use -F to override this check

Error while burning bootloader

ต้องแก้ไขตรงจุดไหนบ้างครับ

ขอบคุณครับ

ลองเลือกเป็น arduino uno

ถ้ายังไม่ได้ เช็ควิธีแก้ไขตามนี้ครับ

https://www.instructables.com/id/Bootload-an-ATmega328/

สวัสดีครับ

web site ที่แนะนำมา รู้สึกว่า error ตรงกับที่ผมเจอพอดีครับ และเค้าแนะนำให้ แก้ไข code  ในfile avrdude.conf  โดยใช้ text editor ผมก็ลองดูแล้ว แต่ระบบ ไม่ยอมให้ save file  .conf

ต้องทำอย่างไรครับ

ขอบคุณครับ

มีวิธีทำ bootloader ด้วยวิธีอื่นมั๊ยครับ ผมคิดว่าใช้วิธีอื่นน่าจะดีกว่า เห็นใน web บอกว่าใช้วิธี

ftdi board ต้องซื้อ boardอะไรบ้าง และต้องทำอย่างไรครับ

ขอบคุณครับ

แก้แค่ไฟล์ avrdude.conf ให้ถูกต้อง

ที่เซฟไม่ได้น่าจะเป็นเพราะไม่ได้เข้าในสิทธิ์ admin

แนะนำใช้โปรแกรม notepad++ ในการแก้ จะเซฟได้

ขั้นตอนตามนี้ครับ

http://www.crash-bang.com/resource/bootload-atmega328/

The ATmega328 Bootloading Workaround

Find and open the folder that the Arduino IDE is installed in, then:

•  open the subfolder ..\hardware\tools\avr\etc
• Make a backup copy of the file avrdude.conf
• Open the file avrdude.conf in a text editor – I use the cross-platform Geany as it formats the file better than Notepad.
• Search for: 0x1e 0x95 0x0F (this is the ATmega328P signature)
• Replace it with: 0x1e 0x95 0x14 (this is the ATmega328 signature)
• Save the file
• Restart the Arduino IDE
• Continue with the rest of the steps, and once bootloading is complete restore the backup copy you made.

You are now good to bootload ATmega328-PU microcontrollers as well!

สวัสดีครับ

ลืมบอกไป ผมแก้ codeได้แล้วครับ แต่ว่าพอมา compile ตัว arduinoครั้งแรกก็error บอกว่าic ไม่ตรง

ผมมีความสงสัยว่า ic บน board กับที่ซื้อมาเพื่อ ทำ bootloader ก็เบอร์เดียวกันนะครับ คือ

ATMEGA 328 P U  แต่ทำไมถึง signature ไม่ตรงกัน

มีวิธีแก้ไขวิธีอื่นมั๊ยครับ หรือ เวลาซื้อ ic มีวิธีตรวจสอบ signature ก่อนครับ

หรือ ใช้ boardวิธีอื่นที่ไม่ซับซ้อน จะได้เอาไปทำเป็นชิ้นงานต่อไปครับ

ต้องขอโทษเป็นอย่างมากที่รบกวนครับ

ขอบคุณครับ

ไอซีเช็คที่เบอร์ได้เลย ถ้าเป็น 328P แต่ signature ไม่ตรง ลองเปลี่ยน Arduino IDE เป็นเวอร์ชั่นที่เก่ากว่า

อีกวิธีที่แนะนำให้ใช้

ลองดู usbasp + โปรแกรม extream burnner ครับ

ขอบคุณครับ

เปลี่ยน arduino IDE เวอร์ชั่นที่เก่ากว่า ต้องทำอย่างไรครับ

ีusbasp +extream burnner  อยากจะขอรายละเอียด และคลิป หรือข้อมูล ตัวอย่างวิธีการทำ bootloader

เกรงใจมากๆเลยครับ รบกวนมากๆครับ

ขอบคุณครับ

ดาวน์โหลดและติดตั้ง Arduino IDE ที่เว็บ www.arduino.cc จะมีเวอร์ชั่นก่อนหน้าให้เลือก

สำหรับการใช้ usbasp + extream burnner ทางร้านทำบทความและจะอัพเดทที่หน้าเว็บครับ
