สอบถามTurbidity sensor water รหัสA534

มีแนะนำการต่อขาและใช้งาน ในหน้าสินค้าดังนี้ครับ

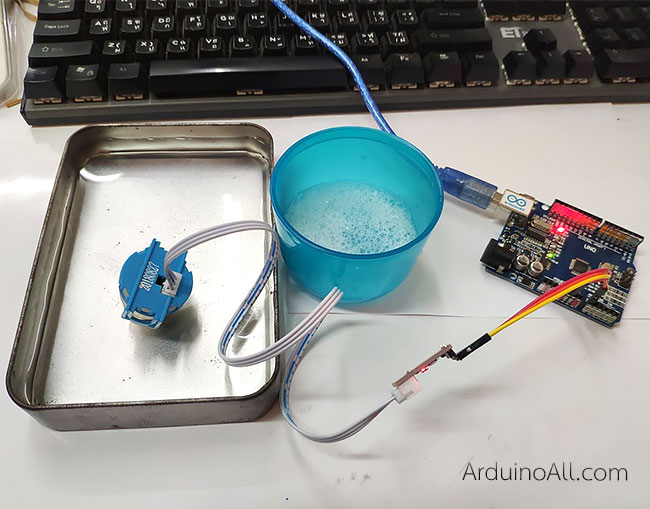

ตัวอย่างการใช้งาน Arduino Water Turbidity Sensor




1. อัพโหลดโคด Arduino และการต่อสายไฟ



2. เปิดดูผลทดลองใน Serial Plotter



การใช้งานเพิ่มเติม https://www.dfrobot.com/wiki/index.php/Turbidity_sensor_SKU:_SEN0189

จากกราฟคำนวนค่า NTU (y) จากค่าโวลต์ (x) ที่อ่านได้ ดังสมการในรูปนี้

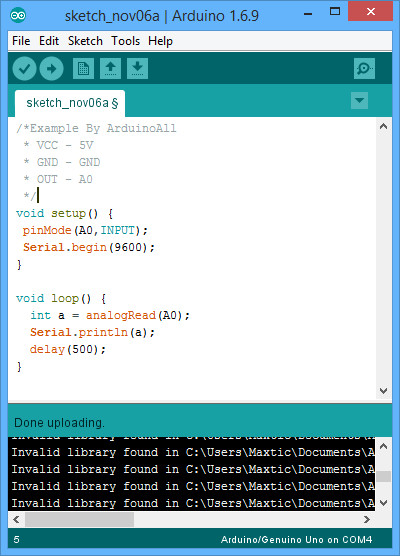

โคด Arduino อ่านค่าเข้ามาเป็น โวลต์ ดังนี้

เอาต์พุต เริ่มต้นเป็นแบบ Analog

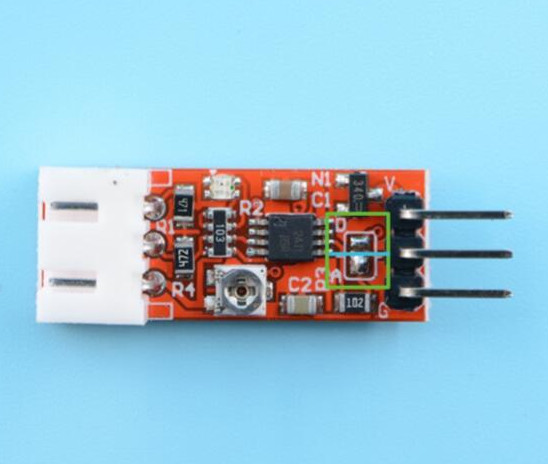

ในกรณีที่ต้องการสัญญาณเอาต์พุตแบบ Digital สามารถบัดกรีตั้งค่าได้ที่จุดนี้ และปรับความไวที่ตัวต้านทานปรับค่าได้บนบอร์ด

ขอถามอีกหน่อยครับ

ตรงไฟที่บอร์ดของเซนเซอร์มันขึ้นเป็นสีแดง แต่พอเราเอาตัวเซนเซอร์ไปจุ่มที่นํ้า มันสลับเป็นสีเขียวบ้างสีแดงบ้าง

ตรงไฟที่มันสลับสีกัน มีผลกับค่าที่เราวัดไหมครับ

LED เป็นไฟแสดงผล ไม่มีผลต่อเซนเซอร์ที่เป็นตัววัดครับ

พอดีผมต่อบอร์ดเมื่อกี้แล้วเจอปัญหาครับคือว่า

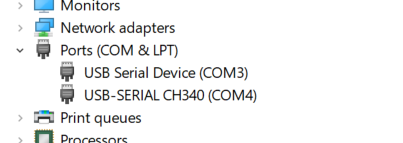

serial ผมใช้เป็น COM4 ตามรูปเลยครับ (ลงไดรเวอร์แล้วนะครับ)

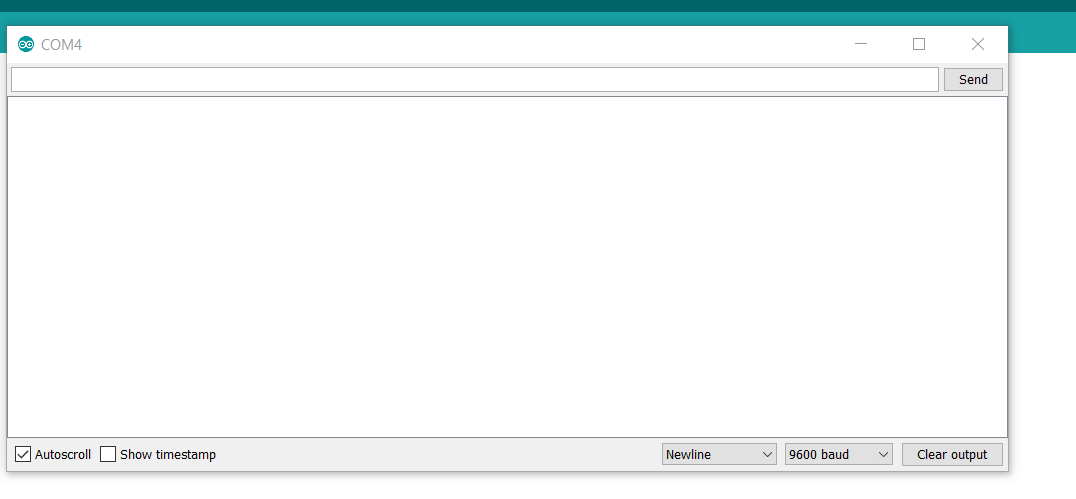

พอผมเขียนโค้ดเสร็จ จากนั้นก็อัพโหลดแล้วไปที่ Serial monitor จากนั้นเอาเซนเซอร์วัด ปรากฎว่าค่าที่วัด มันไม่ออกตามรูปข้างบนเลยครับ

แต่พอผมเปลี่ยนเป็นCOM3 มันกลับมีเลขขึ้นครับ แต่ขึ้นแบบมั่วๆ ไม่ได้ออกตามโค้ดที่ผมเขียน

อยากจะปรึกษาว่าต้องแก้ไขยังไงดีครับ

ตรงToolนะครับ ที่ผมตั้งไว้

analogRead() ใน nodemcu ต่อกับขา A0 ได้ขาเดียวเท่านั้น

ในนี้ลองเลือก comport เป็น COM4 ครับ

ก็ยังไม่ได้เลยครับ

// นี้คือโค้ดผมครับ ผมใช้PA0แทนA0 เพราะ ถ้าใช้A0 มันerror ขึ้นว่า'A0' was not declared in this scope

โคดเป็นของบอร์ด Arduino Uno / ESP8266

ทางร้านยังไม่มีโคดสำหรับ STM32 ลองทดลองกับบอร์ด Arduino ครับ

พอจะมีแนวทางโค้ดมั่งไหมครับ

ที่ร้านยังไม่ได้ support โคดสำหรับบอร์ดตระกูล STM32 ครับ
