ESP8266 เเละ รีเลย์ 5V

รีเลย์ 5V ต้องจ่ายไฟ 5V ตามสเปค

ถ้าจ่ายไฟ 5V ให้ nodemcu ใช้ไฟจากช่อง VIN ต่อร่วมกันได้

มีแนะนำการใช้ NodeMCU และ Relay แบบละเอียดที่หน้าเว็บด้านบนซ้ายให้ด้วยครับ



เเล้วถ้า สมมุติ  จ่ายไฟให้โมดูลต่างๆ ไม่ตรงตามสเปคที่มันต้องการ จะสามารถใช้งานได้มั้ยครับ

เช่นต้องการ 5v เเต่จ่าย 3.3v (ยกตัวอย่างมอเตอร์ พอจ่ายไฟน้อย จะหมุนเบา)ไม่รู้ว่ามีผลอะไรกับพวกโมดูลรึเปล่า อยากทราบเพื่อเป็นความรู้ครับ

ปล. โมดูลที่ผมหมายถึง คือ เซนเซอร์ ต่างๆ เช่น อัลตราโซนิค,วัดอุณภูมิ ฯลฯ

ขอบคุณครับ

ต้องให้ตรงสเปคที่กำหนด ถ้าไม่พอก็จะไม่ทำงานเพราะแรงดันไม่พอครับ

มอเตอร์เป็นอุปกรณ์แบบ analog ทำงานได้ในช่วงกว้าง ตามสเปคที่กำหนด

แต่สำหรับอุปกรณ์แบบ digital ที่ทำงานตามสัญญาณ 0 หรือ 1 ตามสเปคของอุปกรณ์

เช่นไฟน้อยกว่า 3.3V เป็นสถานะ 0 ไฟเป็น 5V เป็นสถานะ 1 ดังนั้นถ้าใช้ไฟ 3.3V สถานะดิจิตอลจะไม่มีสัญญาณ 1 ก็ทำงานไม่ได้

ต้องใช้ให้ตรงกับแรงดันไฟฟ้าที่กำหนด บางรุ่นจะรับไฟได้ 3.3-5V บางรุ่นก็จะรับไฟได้ที่ 5V หรือมากกว่าครับ

      อย่างเเรกต้องขอขอบคุณก่อนเลยครับ ที่ตอบคำถามได้อย่างละเอียดและเข้าใจง่ายมากๆ

ขอถามอีกซักข้อครับ

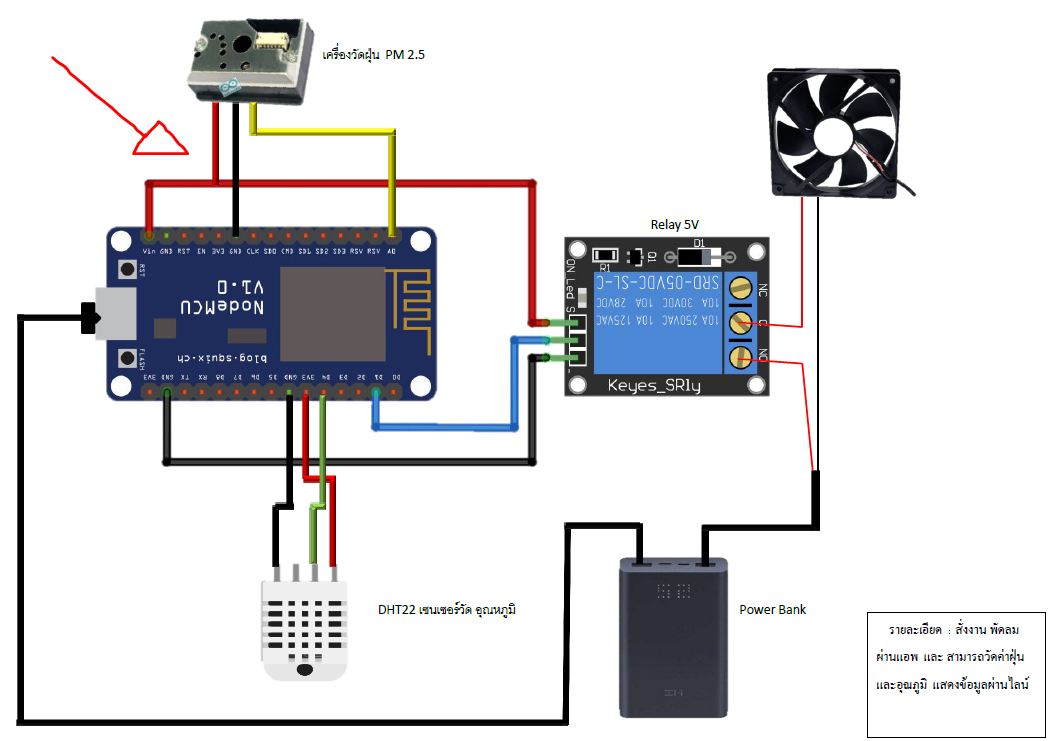

รูปนี้ผมทำขึ้นมาเอง อยากถามว่า ตรงที่ผมลูกศรสีแดงไว้  คือการ

จ่ายไฟไปให้ Relay พร้อมกับ จ่ายไปให้โมดูลวัดฝุ่น  ในไลน์เดียวกัน สามารถทำได้มั้ยครับ

ผมกลัวว่าจะเกิดปัญหากระเเสไฟไม่พออาจทำให้ ตัวใดตัวหนึ่งไม่ทำงาน(ไม่มีความรู้เรื่องไฟฟ้า)

(แอบถามนิดนึงครับ โดยรวมเเล้ว ภาพนี้เป็นไปได้มั้ยครับ ขอบคุณครับ)

จากรูปน่าจะไม่มีปัญหาครับ
