คือดูจากรูปแล้วนะครับ ยังไม่ค่อยแน่ใจว่าขาไหนคือขาไหนครับ รบกวนช่วยบอกรายละเอียดหน่อยได้มั้ยครับ
ตัวต้านทานปรับค่าได้แบบ 3 ขา การทำงานเป็นดังนี้ครับ
ไฟเข้าที่ขา 1
ไฟออกที่ขา 2 ในรูปเมื่อหมุนขา 1 กับ 2 จะห่างขึ้น โดยต่อขา Wiper ผ่านแถบสีดำที่เป็นอุปกรณ์ต้านทานไฟฟ้า Resistive Material
ถ้าขา 1 กับ 2 ผ่านแถบความต้านทานยาวขึ้น ก็จะมีความต้านทานมากขึ้น
ไฟกราวน์ต่อที่ขา 3 สำหรับอ้าอิงแรงดันไฟฟ้า

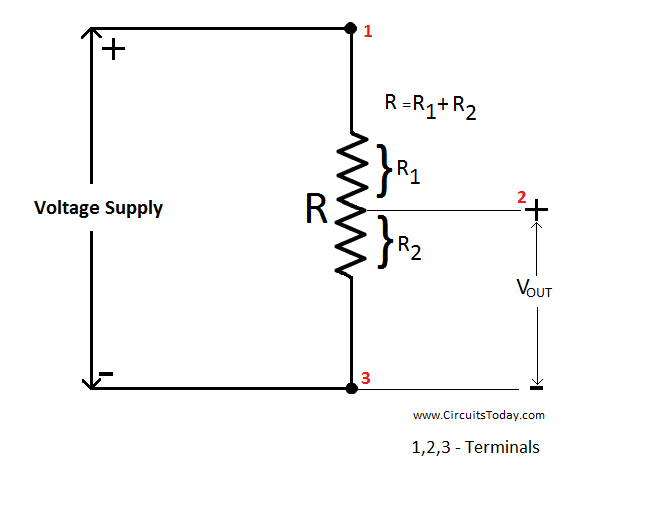

ในภาพแบบวงจร เป็นการต่อวงจรแบบแบ่งแรงดัน
จะเห็นว่าค่า R ปรับค่าได้ขึ้นกับ R1 และ R2 และมีขา 1 , 2, 3 ดังรูป
รายละเอียดเพิ่มเติมตามลิงค์นี้ครับ http://www.circuitstoday.com/variable-resistor
