lcd 1602 ไม่แสดงผล

สวัสดีครับ

ตัวอย่างการต่อจอ LCD ลองดูตามนี้ http://www.arduinoall.com/article/25 อย่าลืมปรับความสว่างที่โวลุมด้านหลัง i2c ด้วยนะครับ

ได้ผลยังไงแจ้งด้วยนะครับ

พอดีผมต่อแบบไม่ใช้ Attiny85 อะครับ

ผมต่อตามลิ้งนี้อะครับ http://www.arduinoall.com/article/สอน-วิธี-ใช้งาน-arduino-จอ-lcd-แบบ-i2c-แสดงข้อความได้-ภายใน-3-นาที มีแค่จอกับโมดูล I2C LCD แต่ว่าไม่ขึ้นข้อความสักที รอไห้หนักมากเลยครับ TT

อ้อครับ ทำตามนี้ครับอาจจะเป็นปัญหากับไลบารี มีรูปให้ดูมั้ยครับ ผมจะได้ดูช่วย

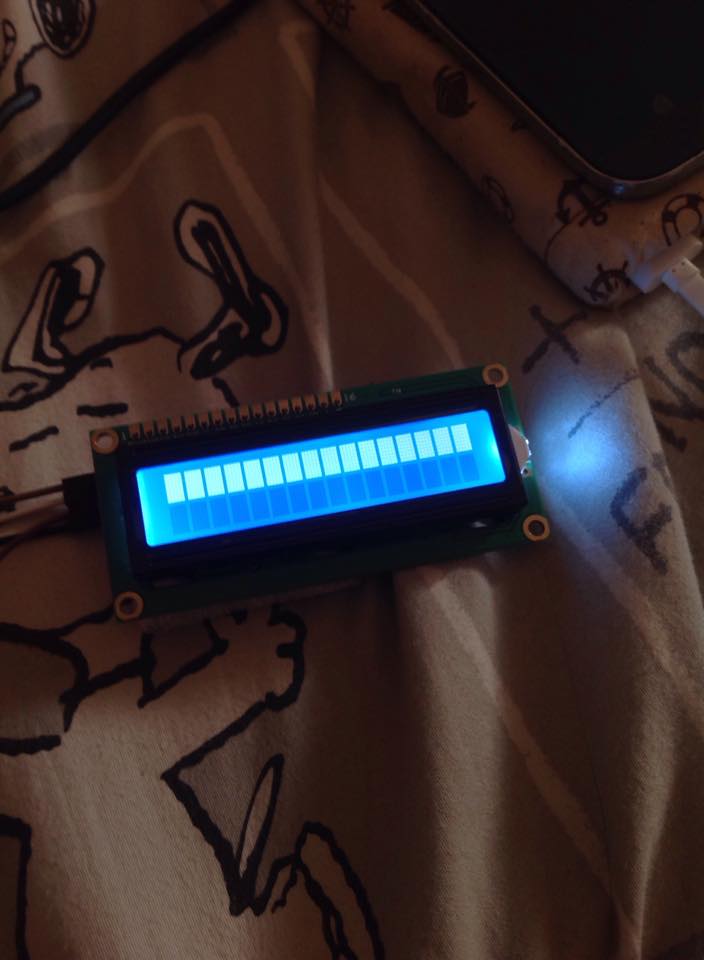

เป็นแบบนี้อครับ ลองต่อหลายทีแล้วครับ โหลดไลบารีตามที่ให้ไว้ก็ไม่ขึ้นครับ

I2C ต้องดันแน่น ครับ

ถ้ายังไม่ได้ PM มาสอบถามเพิ่มเติมได้ครับ ผมช่วยดูให้แป๊ปเดียวออกครับ

ตรวจสอบ Address ของ IC2 ตามตัวอย่างก่อนครับ

ผมเจอปัญหาเดียวกัน  นั่งแก้มาสามวัน หาทุกไลบารี่ที่มีในเน็ต ต่อยังไงก็ไม่ขึ้น เช็คแอดเดรสก็ตรงแล้ว  ซื้ออันใหม่มาก็ไม่ขึ้นเหมือนกันเปลี่ยนบอดร์เป็นuno แท้ก็ไม่ขึ้น เปลี่ยนเวอชั่น uno ก็ไม่ขึ้น      เหลือปรับแสง   ที่อ่านเจอ ตกลงต้องปรับแสงใช่ไหมครับ จะไปลอง

สรุปการใช้งานจอ LCD ดังนี้ครับ

1. ไลบารีจอมีหลายตัว ทางร้านมีแนะนำวิธีใช้ โคดตัวอย่างและไลบารี ในหน้าบทความแล้ว

2. ถ้าทดลองโดยไม่บัดกรี เช็คว่าดันให้แน่นแล้ว

3. จอ I2C มี address ปกติ 2 ตัวคือ 0x3F หรือ 0x27 ให้ตั้งค่าให้ถูกต้อง หรือถ้าไม่รู้ว่า address อะไรสามารถใช้โปรแกรม i2c scanner จะรู้ address

4. โมดูลจอ I2C มีตัวต้านทานปรับค่าได้ สำหรับปรับความสว่างของหน้าจอ ถ้าปรับมือสุดจอจะไม่ขึ้นหรือสว่างสุดก็จะอ่านไม่ออก ปรับหมุนใหม่อ่านออก

ถ้าซื้อ LCD กับที่ร้าน ต้องใช้งานได้ ทุกจุด ทุก pixel

ถ้าใช้ผ่านไม่ได้แม้แต่จุด pixel เดียว ทางร้านรับประกันเปลี่ยนตัวใหม่ให้ ทุกตัว

ทางร้านได้ตรวจสอบให้ทุกชิ้นก่อนส่งแบบละเอียด ทุกจุด pixel ครับ
