ปัญหาการ Upload ESP8266-01(บอร๋ดดำ)

ตามข้อมูลอัพโหลดได้สำเร็จ 100% บอร์ดไม่มีปัญหา

เช็คว่าขา CH_PD ต่อกับขา VCC และเช็คโค้ด ลองใช้โค้ดง่าย ๆ เช่นไฟกระพริบทดสอบครับ

ผมได้วัดแรงดันพิน CH_PD ซึ่งเท่ากับ VCC

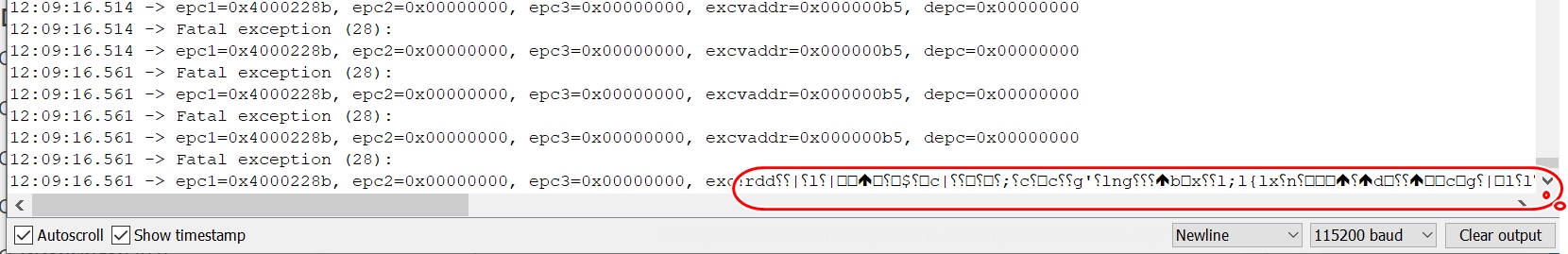

ทดลองใช้ code Blink ไฟกระพริบ ตัวอย่างของ ESP8266, หลังจากที่uploadเสร็จแล้ว เมื่อกดปุ่ม RST จะมีข้อมูลส่งออกมาทาง Serail monitor ดังรูป

"หลังจากที่Uploadผ่าน USB TTL โดยที่ Serial Baud rate = 115200, RST ปล่อยลอย และ GPIO0 ลง GND"

1. เอาขา GND ที่ต่อกับ GPIO0 ออก เพื่อออกจากโหมด Flash เป็นโหมดทำงาน

2. เช็คว่าขา CH_PD ต่อกับขา VCC และเช็คโค้ด ลองใช้โค้ดง่าย ๆ เช่นไฟกระพริบทดสอบ

3. ถ้าอัพโหลดได้สำเร็จ 100% มีไฟกระพริบ แสดงว่าบอร์ดทำงานได้ถูกต้องครับ

ตอนuploadเสร็จ จริงแล้วก่อนจะทำการ Hardware reset (RST ลง GND) ก็ได้ปลดให้ GPIO0 ลอยแล้ว แต่ปัญหา Fatal exception (28) ก็ยังอยู่

มีคนอื่นบอกว่า error code epc1=0x4000228b อาจจะเป็นปัญหาเกี่ยวกับ Flash memory บางคนว่า Erase แล้วหาย แต่ผมลองเปลี่ยน ฺBoard Configuration ในส่วนของ Flash Mode ที่จากเดิมเป็น DIO ให้เป็น DOUT ปรากฎว่า บอร์ดสามารถทำงานได้เป็นปกติแล้ว

แต่ยังมีข้อสงสัยอยู่ว่า ผมใช้ code ทดสอบไฟกระพริบ โดยให้ควบคุม buildin LED และ LED ที่ต่ออยู่กับขา GPIO2 ต่ามโค้ดข้างล่าง

void setup() {
pinMode(LED_BUILTIN, OUTPUT);
pinMode(2, OUTPUT);
}

void loop() {
digitalWrite(LED_BUILTIN, HIGH);
digitalWrite(2, HIGH);
delay(1000);
digitalWrite(LED_BUILTIN, LOW);
digitalWrite(2, LOW);
delay(1000);
}

ผลลัพธ์คือ LED ที่ต่อกับ GPIO2 กระพริบ แต่ buildin LED ไฟติดค้าง

code ที่สั่งงาน buildin LED ถูกต้องหรือเปล่าครับ? หรือต้องทำอย่างไรเพิ่ม?

โค้ดผิด เช็คตามนี้ครับ https://github.com/esp8266/Arduino/issues/3165
